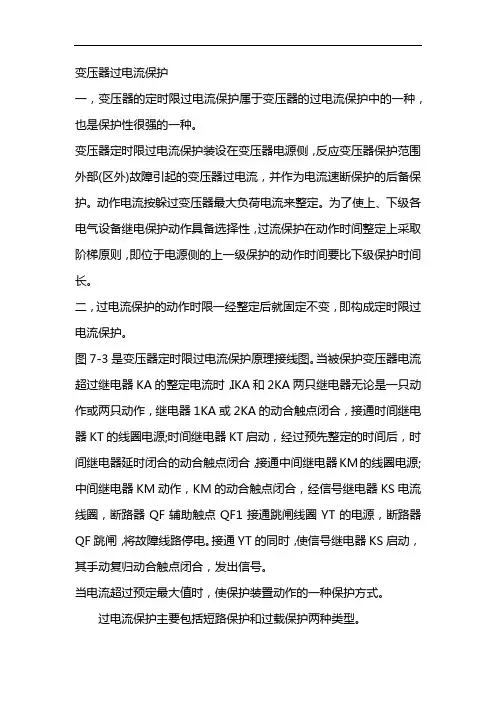

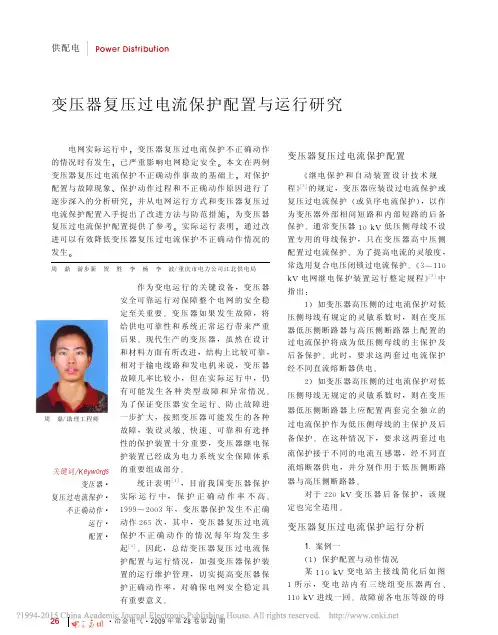

变压器过电流保护
一，变压器的定时限过电流保护属于变压器的过电流保护中的一种，也是保护性很强的一种。
变压器定时限过电流保护装设在变压器电源侧，反应变压器保护范围外部(区外)故障引起的变压器过电流，并作为电流速断保护的后备保护。动作电流按躲过变压器最大负荷电流来整定。为了使上、下级各电气设备继电保护动作具备选择性，过流保护在动作时间整定上采取阶梯原则，即位于电源侧的上一级保护的动作时间要比下级保护时间长。
二，过电流保护的动作时限一经整定后就固定不变，即构成定时限过电流保护。
图7-3是变压器定时限过电流保护原理接线图。当被保护变压器电流超过继电器KA的整定电流时，IKA和2KA两只继电器无论是一只动作或两只动作，继电器1KA或2KA的动合触点闭合，接通时间继电器KT的线圈电源;时间继电器KT启动，经过预先整定的时间后，时间继电器延时闭合的动合触点闭合，接通中间继电器KM的线圈电源;中间继电器KM动作，KM的动合触点闭合，经信号继电器KS电流线圈，断路器QF辅助触点QF1接通跳闸线圈YT的电源，断路器QF跳闸，将故障线路停电。接通YT的同时，使信号继电器KS启动，其手动复归动合触点闭合，发出信号。
当电流超过预定最大值时，使保护装置动作的一种保护方式。
过电流保护主要包括短路保护和过载保护两种类型。
短路保护的特点是整定电流大、瞬时动作。电磁式电流脱扣器(或继电器)、熔断器常用作短路保护元件。
过载保护的特点是整定电流较小、反时限动作。热继电器、延时型电磁式电流继电器常用作过载保护元件。
在没有太大冲击电流的情况下，熔断器也常用作过载保护元件。
在TN系统中，采用熔断器作短路保护时，熔体额定电流应小于单相短路电流的1/4；用断路器保护时，断路器瞬时动作或短延时动作过电流脱扣器的整定电流应小于单相短路电流的2/3。
过电流保护的工作原理：当流过系统的电流值超过过电流保护装置整定的动作值，且经过一定的时间延时后使保护装置动作，切断故障电路，这就是过电流保护的动作原理。
主变复压过流动作原因
主变复压过流是电力系统中的一种常见保护动作，用于保护变压器免受过流损害。然而，主变复压过流动作的原因多种多样，本文将对其进行详细分析。
一、设备故障
设备故障是导致主变复压过流动作的常见原因之一。变压器内部的绕组、铁芯、绝缘等部件可能发生故障，导致变压器过流。此外，变压器外部的设备，如断路器、隔离开关等也可能发生故障，导致变压器过流。
二、短路故障
短路故障是电力系统中的常见故障，可能导致主变复压过流动作。例如，变压器低压侧发生短路故障时，电流会急剧增加，导致变压器过流。此外，变压器的高压侧也可能会发生短路故障，导致过流。
三、外部干扰
外部干扰也可能导致主变复压过流动作。例如，雷击、地震等自然灾害可能导致电力系统的正常运行受到影响，从而引发过流。此外，外部干扰还可能来自电力系统中的其他设备，如电动机、发电机等。
四、保护误动
保护误动也是导致主变复压过流动作的原因之一。电力系统中存在多种保护装置，如电流保护、电压保护等。如果保护装置的配置或整定不当，可能导致误动作，引发过流。
五、运行方式异常 运行方式异常也可能导致主变复压过流动作。例如，电力系统的运行方式突然发生变化，可能导致变压器的负荷过大或过小，从而引发过流。
六、操作不当
操作不当也可能引发主变复压过流动作。例如，在操作变压器的过程中，如果操作不当，可能导致变压器的负荷过大或过小，从而引发过流。
七、保护定值不当
保护定值不当是导致主变复压过流动作的常见原因之一。保护装置的定值设置对保护装置的正常运行至关重要。如果定值设置不当，可能会导致保护装置误动作或拒动作，引发过流。例如，如果电流保护的定值设置得太小，在系统正常运行的波动中就可能引发保护误动作，造成主变复压过流。
八、设备老化
设备老化也是导致主变复压过流动作的原因之一。电力系统中存在大量的电气设备，随着运行时间的增长，设备的老化程度可能逐渐加剧。设备的老化可能导致其性能下降、绝缘性能降低等，从而引发过流。
关于我厂主变高压侧复压过流保护的一些建议
自动化班 黄健明
变压器复压过流保护主要作为变压器相间故障的后备保护，由于我厂是两机一变接线方式，当只有一台机运行和两台机同时运行时，由整定计算所取的过流电流定值不同；这样在实际运行中，开机或停机时，不可能频繁的修改定值。鉴于此，同时为了定值适应的灵活性，特提出如下两个更改方案，供讨论。
现运行情况介绍
中调给定定值如下：
主变高压侧复压过流保护 （主变220kV侧开关TA：600/1；220kV母线PT）：
1 过流电流定值（安） Ig 0.65 （开两台机）,0.33 （开一台机）;
2 过流时间定值（s） t11 3.6
3 低电压定值（V） U1g 70
4 负序电压定值（V） U2g 7
出口t11：方式1。
主变高压侧复压过流保护的保护原理图如下（图一）：
当主变高压侧电流任一相大于过流电流定值Ig，并满足复压条件（母线电压Uca小于低电压定值U1g或负序电压U2大于负序电压定值U2g）时，延时t11以方式1出口并发动作信号。
现正常运行时，过流电流定值Ig整定为0.65（开两台机）。此时如只开一台机运行，主变高压侧复压过流保护的灵敏度将不符合要求，从而可能发生拒动，起不到后备保护的作用。如果在开机和停机时，先相应更改定值，可以满足保护的灵敏度要求和符合保护的可靠性，但同时也会加大操作人员的工作量和严重影响开机速度。
方案(一)
建议在主变高压侧复压过流保护的定值项中设置两个过流电流定值Ig1和Ig2，即更改后的定值单如下：
主变高压侧复压过流保护 （主变220kV侧开关TA：600/1；220kV母线PT）：
1 过流电流定值（安） Ig1 0.65 （开两台机）;
2 过流电流定值（安） Ig2 0.33 （开一台机）;
3 过流时间定值（s） t11 3.6
4 低电压定值（V） U1g 70
变压器保护整定中的高压侧过电流保护配置要点
变压器是电力系统中不可或缺的重要设备，它负责将电压从高电压侧转换成低电压侧，以供各类电器设备使用。在变压器的正常运行过程中，必须对其进行有效的保护，以防止发生故障和损坏。其中，高压侧过电流保护是变压器保护中的重要环节，本文将就高压侧过电流保护配置的要点进行探讨。
1. 保护类型选择
在进行高压侧过电流保护配置时，首先需要选择合适的保护类型。常见的保护类型有过电流保护、差动保护和远方保护等。对于变压器高压侧的过电流保护来说，一般采用过电流保护的方式。过电流保护主要根据变压器的额定电流和故障电流进行比较，当故障电流超过一定阈值时，保护装置将发出信号进行动作。
2. 故障电流计算
在配置高压侧过电流保护时，需准确计算变压器高压侧的故障电流。故障电流的大小与变压器的额定容量、短路阻抗等因素有关。因此，在进行保护配置前，必须对变压器的设计参数进行准确计算，以确定故障电流的数值。
3. 过电流保护参数的设置
过电流保护装置的参数设置直接关系到保护的灵敏度和可靠性。在配置高压侧过电流保护时，需根据变压器的额定电流和故障电流计算结果，合理设置保护装置的额定电流和动作时间等参数。此外，还需考虑其他因素，如线路阻抗和负荷电流等，来进一步完善参数的设置。
4. 装置的选择与布置
选择合适的保护装置并合理布置在电力系统中是保证高压侧过电流保护工作正常的重要环节。保护装置要具备灵敏度高、动作可靠的特点，并能适应变压器系统复杂多变的工作环境。同时，在布置装置时，要考虑到操作人员的操作和维护便利，以及与其他保护装置和设备的配合工作。
5. 联锁保护与自动化系统
为了提高变压器保护的可靠性和全面性，高压侧过电流保护还需要与其他保护装置进行联锁保护和整定。常见的联锁保护有差动保护和远方保护等。此外，为了实现自动化控制和监控，高压侧过电流保护还应与自动化系统进行有机连接，实现联锁保护和自动化功能的完善。
