变压器过流保护计算

电力变压器继电保护整定计算详解背景电力变压器继电保护是电力系统中必不可少的保护装置。

它主要在变压器内部或其周围，监测电流、电压和温度等参数，及时发现和处理故障，保证电力系统运行的安全可靠性。

继电保护的作用电力变压器继电保护的主要作用是：1.识别变压器与运行环境的异常情况，比如短路、接地和过流等。

2.在异常情况下，自动切断电源，保护变压器不受损。

3.对真正的故障情况进行快速定位，减少损失和恢复时间。

继电保护的类型目前，电力变压器继电保护主要有以下几个类型：1.过流保护：通过检测电流大小，判断系统是否发生过流故障，并及时切断电源保护变压器。

2.过压保护：通过检测电压大小，判断系统是否发生过压故障，并保护变压器系统不受损。

3.刀闸保护：针对升压变压器，通过刀闸保护装置，达到切断电源保护变压器的目的。

4.零序保护：通过检测系统中的零序电流，判断是否出现了接地故障，并切断电源保护变压器。

5.超温保护：通过检测变压器温度，当温度过高时，切断电源，保护变压器。

计算导则对于继电保护的整定计算，需要考虑很多因素。

首先，需要明确所控制的系统和继电器类型，包括变压器的额定容量、电压等级、绝缘等级和系统的标幺值。

然后，需要根据系统的实际运行情况，确定保护的启动和动作条件，包括保护的启动电流、故障电流和动作时间等。

最后，需要考虑变压器不同部位的位置参数，比如绕组匝数、变比、接线方式和短路阻抗等。

常见计算公式在进行电力变压器继电保护整定计算时，需要用到一些常见的计算公式，例如：1.过流保护整定计算公式$$ I_{pickup} = \\frac{K_1 * I_{SET}}{K_2 * CT_{PR}} $$其中，I pickup表示过流保护的动作电流；K1和K2为变压器位置参数；I SET表示实际整定电流值；CT PR表示电流互感器变比。

2.过压保护整定计算公式$$ V_{pickup} = \\frac{K_1 * V_{SET}}{K_2 * VT_{PR}} $$其中，V pickup表示过压保护的动作电流；K1和K2为变压器位置参数；V SET表示实际整定电压值；VT PR表示电压互感器变比。

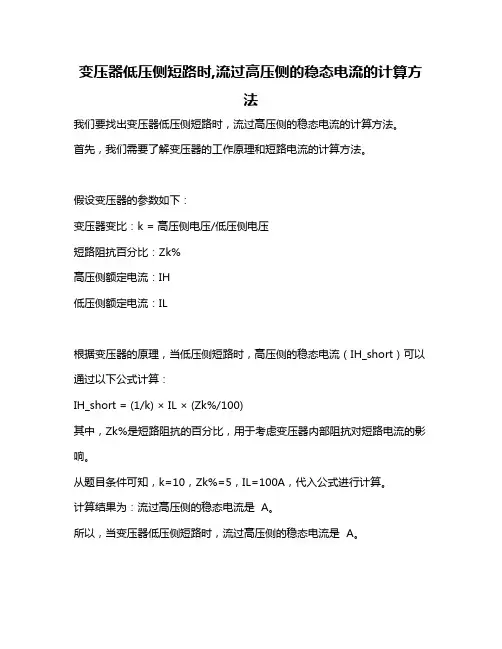

变压器低压侧短路时,流过高压侧的稳态电流的计算方
法
我们要找出变压器低压侧短路时，流过高压侧的稳态电流的计算方法。

首先，我们需要了解变压器的工作原理和短路电流的计算方法。

假设变压器的参数如下：
变压器变比：k = 高压侧电压/低压侧电压
短路阻抗百分比：Zk%
高压侧额定电流：IH
低压侧额定电流：IL
根据变压器的原理，当低压侧短路时，高压侧的稳态电流（IH_short）可以通过以下公式计算：
IH_short = (1/k) × IL × (Zk%/100)
其中，Zk%是短路阻抗的百分比，用于考虑变压器内部阻抗对短路电流的影响。

从题目条件可知，k=10，Zk%=5，IL=100A，代入公式进行计算。

计算结果为：流过高压侧的稳态电流是 A。

所以，当变压器低压侧短路时，流过高压侧的稳态电流是 A。

变压器复合电压闭锁过流保护范围、整定计算、工作原理在变压器保护中,除主变差动、瓦斯等主保护外,主变过电流保护。

是一种重要的后备保护,不仅作为变压器本身的后备保护,也可作为变压器中、低压侧母线及出线的后备保护。

但简单的过电流保护不能满足复杂的电力系统和大容量变压器在定值计算中灵敏度的要求,复合电压闭锁过流保护的引入,可以解决过电流保护整定值过高,灵敏度不足等问题。

变压器过流保护整定原则1、按躲过变压器可能出现的最大负荷电流来整定。

2、按躲过负荷自启动的最大工作电流整定。

3、当变压器低压侧具有出线保护时，按与相邻保护相配合整定4、躲过变压器低压母线自动投入负荷整定。

变压器过流保护加低压闭锁的原因加低压闭锁的条件主要是为了防止变压器过载的时候引起装置误动。

变压器过载时，电压会降低，电流自然会升高，有可能达到过流定值，而过载的情况只会发生在很短的时间，如果没有低压闭锁条件，会引起变压器解列，所以为了保证变压器供电的可靠性，加了低电压闭锁条件。

变压器过流保护加负序电压闭锁的原因负序电压闭锁条件主要是为了提高三相短路的灵敏度，单相和两相短路时都会产生很大的负序电压，不用去考虑，而三相短路时，短路电流也是对称的，但是短路的瞬间，三相电压降低，会出现一定的负序值（6-9V），负序电压闭锁就是采用这个原理，在负序电压高于门槛时，可靠出口。

变压器复压闭锁过流保护的优点1、在后备保护范围内发生不对称短路时。

有较高灵敏度。

2、在变压器发生不对称短路时，电压启动元件的灵敏度与变压器的接线方式无关。

3、由于电压启动元件只接在变压器的一侧，故接线比较简单。

以上为变压器复合电压闭锁过流保护原理，通常情况下，该功能在变压器后备保护中，作为一项非常重要的保护功能存在。

变压器过流保护计算一、变压器过流保护原理二、计算方法1.定义参数Ie：变压器额定电流，单位为安培（A）；Id：变压器设计考虑余量后允许的最大连续运行电流，单位为安培（A）；Ic：变压器冷态允许的最大运行电流，单位为安培（A）；Ir：变压器相对连接点到最大短路位置的电流，单位为安培（A）；Im：变压器相对连接点到保护设置位置的电流，单位为安培（A）；2.选择过流保护装置的电流范围根据变压器的额定电流确定过流保护装置的电流范围，通常选择比变压器额定电流稍大（10%-20%）的额定电流作为保护装置的额定电流。

3.计算动作电流动作电流通常是变压器的额定电流和保护装置的额定电流之间的较小值。

4.计算过流保护装置的动作时间选择适合的过流保护装置，其动作时间应在变压器的短路韧性范围内。

5.接地故障电流计算接地故障电流计算是变压器过流保护中重要的一步，可以通过测量接地系统电压和接地电阻来计算。

6.过流保护装置设置根据变压器的额定电流和计算得到的动作电流和动作时间，设置过流保护装置。

三、实际应用1.根据变压器的额定电流选择合适的过流保护装置；2.测量变压器的冷态电阻和输入电压，计算动作电流；3.根据变压器的运行情况和实际电流值，设置过流保护装置的动作时间和接地故障电流；4.将过流保护装置接入变压器的电路；5.定期检查过流保护装置的运行状态，确保其正常工作。

四、常见问题和解决方法1.动作时间过长：可以适当调整过流保护装置的动作时间；2.动作时间过短：可以适当调整过流保护装置的动作时间；3.过流保护装置频繁动作：可以检查接线是否正确、过流保护装置是否设置合理，以及是否存在接地故障等；4.过流保护装置不动作：可以检查保护装置的供电和控制回路是否正常，以及过流保护装置本身是否故障等。

总结：变压器过流保护计算是变压器保护中的关键部分，合理设置保护装置可以保障变压器的安全运行。

通过正确选择过流保护装置，计算得到合理的动作电流和动作时间，并合理设置接地故障电流，可以有效地保护变压器，防止其受到过流损害。

变压器保护定值整定计算方法变压器保护定值整定是指根据变压器的特性和工作条件，确定变压器保护装置的参数及动作数值，以确保变压器在正常工作范围内可靠运行，并在故障发生时及时保护变压器，防止设备损坏和事故扩大。

变压器保护的主要目的是保护变压器免受损坏，确保变压器在正常工作条件下稳定运行。

保护定值的整定是指根据变压器的额定参数和工作条件，计算出保护装置的参数设置值，使其在故障发生时能够及时动作，切断故障电路，保护变压器的安全运行。

变压器保护定值整定的计算方法一般包括以下几个步骤：1. 确定变压器的额定参数：包括额定电压、额定容量、额定电流、短路阻抗等。

这些参数是整定保护定值的基础。

2. 确定保护装置的工作原理和保护特性：不同的保护装置有不同的工作原理和保护特性，需要根据具体情况选择合适的保护装置。

3. 计算保护装置的动作时间：根据变压器的额定参数和工作条件，计算出保护装置的动作时间。

动作时间一般包括故障电流动作时间和过流保护动作时间。

4. 故障电流动作时间的计算：故障电流动作时间是指保护装置在故障电流作用下的动作时间。

根据变压器的短路阻抗和故障电流的大小，可以计算出故障电流动作时间。

5. 过流保护动作时间的计算：过流保护动作时间是指保护装置在过流作用下的动作时间。

根据变压器的额定电流和过流保护装置的参数，可以计算出过流保护动作时间。

6. 考虑保护的可靠性和灵敏性：保护定值的整定要考虑保护的可靠性和灵敏性。

保护定值设置过高会导致保护动作不灵敏，保护定值设置过低又会导致误动作。

因此需要综合考虑保护装置的特性和工作条件，进行合理的整定。

以上是变压器保护定值整定的基本计算方法。

在实际应用中，还需要考虑变压器的具体情况和运行条件，以及保护装置的特性和参数设置等因素，进行综合整定。

同时，还需要定期检查和测试保护装置，确保其正常工作和可靠性。

只有通过科学合理的整定，才能有效保护变压器，提高设备的可靠性和运行安全性。

过电流和速断保护整定值的计算公式过电流保护的整定计算计算变压器过电流保护的整定值max ,rel w re op L re re i opK K I I I K K K I 式中 op I —继电保护动作电流整定值（A ）；rel K —保护装置的可靠系数，DL 型电流继电器一般取1.2；GL 型继电器一般取1.3；w K —接线系数，相电流接线时，取1；两相电流差接线时，；re K —继电器的返回系数，一般取0.85～0.9；i K —电流互感器变比；max L I —最大负荷电流，一般取变压器的额定电流。

速段保护max rel w qb K iK K I I K 式中 qb I —电流继电器速断保护动作电流（A ）；rel K —保护装置的可靠系数，一般取1.2；w K —接线系数，相电流接线时，一般取1；i K —电流互感器变比；max K I —线路末端最大短路电流，即三相金属接地电流稳定值（A ）；对于电力系统的末端供配电电力变压器的速断保护，一般取max K I 为电力变压器一次额定电流的2～3倍。

一、高压侧过电流保护的整定计算max 1.2128.8 2.260.85905rel w op L re i K K I I A A K K 取 op I =2.5A ，动作时间t 为0.5S 。

速断保护的整定计算 max 1.21228.8 3.84905rel w qb k i K K I I A A K 取 qb I =4A ，动作时间t 为0S 。

速断保护动作电流整定为4A ，动作时限为0S 。

低压侧 过流保护2 1.2721.7 5.418005rel op N re i K I I A A K K 取 op I =5.5A ，动作时间t 为0.5S 。

0.70.70.473.73.8N op i U U KV V K电压闭锁整定值取75V 。

速断保护 max 1.21272110.88005rel w qb k i K K I I A A K 取 qb I =11A ，动作时间t 为0S 。

过电流和速断保护整定值的计算公式 过电流保护的整定计算计算变压器过电流保护的整定值式中 I op —继电保护动作电流整定值（A ）；K rel —保护装置的可靠系数，DL 型电流继电器一般取1.2 ； GL 型继电器一般取1.3 ；K w —接线系数，相电流接线时，取1 ；两相电流差接线时, 取'3 ；K re —继电器的返回系数，一般取 0.85〜0.9 ；电流互感器变比；I Lmax —最大负荷电流，一般取变压器的额定电流。

速段保护式中 I qb —电流继电器速断保护动作电流（A ）；K rel —保护装置的可靠系数，一般取1.2 ； K w —接线系数，相电流接线时，一般取 1 ； K i —电流互感器变比；I K max —线路末端最大短路电流，即三相金属接地电流稳定 值（A ）；opK relK w K re K K re re opI qbK relK w K i K max对于电力系统的末端供配电电力变压器的速断保护, 力变压器一次额定电流的2〜3倍。

一、高压侧过电流保护的整定计算K K12 1 1 op 1 Lmax 2.26AK re K i0.85 90 5 取 I op =2.5A ，动作时间t 为0.5S 。

速断保护的整定计算K K12 1 1 qb 1 kmax 3.84 AK i90 5 取 G=4A ，动作时间t 为OS 。

速断保护动作电流整定为4A ，动作时限为OS低压侧 过流保护取 I op =5.5A ，动作时间t 为0.5S电压闭锁整定值取75V 。

速断保护K K12 1 I qb I kmax 一 一 2 721A10.8A K i 800 5取 I qb = 11A ，动作时间t 为0SopK rel K re K i 1.2 721.7A 800 5 5.41A般取I Kmax 为电 U op0.7U N K i 0.7 0.4 KV 3.8 73.7V速断保护动作电流整定为11A ，动作时限为0S。
