变电站临时接地线概述摘要：临时短路接地线是电力行业在设备或线路断电后进行检修之前要挂接的一种安全短路装置，用来预防突然来电杜绝对操作人员或设备造成伤害的安全防护用具。

目前临时接地线有多种类型，各种类型的接地线均特点鲜明，本文对接地线现状进行总结、分析其使用注意事项，并简单介绍接地线辅助拆装工具的应用。

关键词：接地线；种类；拆装辅助工具电力系统中接地线的作用是接在处于冷备用状态的设备上，使设备可靠地与大地连接，保证安全可靠的工作环境，防止设备突然来电和邻近高压带电设备产生感应电压对人体的危害，同时释放停电设备的剩余电荷。

接地线发展至今，有适用于不同一次设备的接地线，它们结构不一，功能相似。

使用过程中应特别注意相关安全事项。

为了保证检修试验工作安全，提高倒闸操作工作效率，必须安全、快捷、可靠的完成接地线操作。

因此，工作中也需要拆装接地线辅助工具。

1接地线的作用、组成及分类1.1接地线的作用临时短路接地线是电力行业在设备或线路断电后进行检修之前要挂接的一种安全短路装置，用来预防突然来电杜绝对操作人员或设备造成伤害的安全防护用具。

这种装置是严格按照国家电力行业DL/T879-2004《携带型短路接地线技术规定》的安全用具，在电力行业属于安全工器具范畴。

其主要作用有以下三个方面：(1)当高压线路或设备检修时，为防止突然送电，应将各个可能来电的部分用接地线临时接地。

(2)防止相邻高压线路或设备对停电线路或设备产生感应电压对人体造成危害，或停电检修设备或线路可能产生感应电压对人体造成危害，应将停电检修线路或设备的有关部位用接地线临时接地。

(3)在停电后的设备上作业时，应用接地线将设备上的剩余电荷用临时接地线放掉，也就是放电。

1.2接地线的基本组成部分临时接地线一般由三部分组成：导线，接线卡和绝缘操作杆。

临时接地线导线通常选择截面积不小于25mm的多股软铜线，外敷一层透明的绝缘PVC套管。

接线卡是接地线的重要组成部分，与需接地的部位充分接触，才能保证接地良好，确保安全。

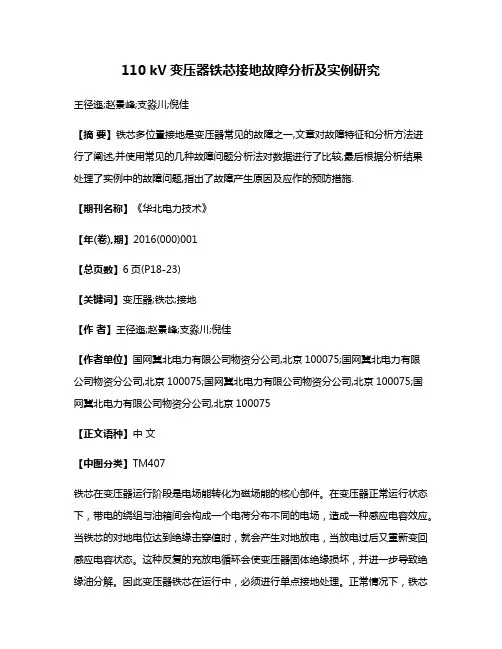

110 kV变压器铁芯接地故障分析及实例研究王径迤;赵景峰;支淼川;倪佳【摘要】铁芯多位置接地是变压器常见的故障之一,文章对故障特征和分析方法进行了阐述,并使用常见的几种故障问题分析法对数据进行了比较,最后根据分析结果处理了实例中的故障问题,指出了故障产生原因及应作的预防措施.【期刊名称】《华北电力技术》【年(卷),期】2016(000)001【总页数】6页(P18-23)【关键词】变压器;铁芯;接地【作者】王径迤;赵景峰;支淼川;倪佳【作者单位】国网冀北电力有限公司物资分公司,北京100075;国网冀北电力有限公司物资分公司,北京100075;国网冀北电力有限公司物资分公司,北京100075;国网冀北电力有限公司物资分公司,北京100075【正文语种】中文【中图分类】TM407铁芯在变压器运行阶段是电场能转化为磁场能的核心部件。

在变压器正常运行状态下，带电的绕组与油箱间会构成一个电荷分布不同的电场，造成一种感应电容效应。

当铁芯的对地电位达到绝缘击穿值时，就会产生对地放电，当放电过后又重新变回感应电容状态。

这种反复的充放电循环会使变压器固体绝缘损坏，并进一步导致绝缘油分解。

因此变压器铁芯在运行中，必须进行单点接地处理。

正常情况下，铁芯接地电流一般为几毫安或几十毫安。

当接地点不唯一时，铁芯端片间的电位差会形成闭合回路，产生环流，铁芯接地电流将急剧增大，引起局部发热高温，促使绝缘油分解，更严重时直接导致接地片熔断或铁芯烧坏，从而损坏变压器。

故而及时发现和排除变压器铁芯多点接地故障，对保证变压器的安全运行具有重要意义[1]。

根据国家电网公司近年的变压器设备运行事故情况，铁芯多点接地故障已成为变压器多发故障问题之一，在电力变压器总事故中约占20%左右。

本文根据现场经验对变压器铁芯多位置接地故障判断方法及处理措施进行了深入探讨。

(1)使用绝缘电阻摇表，无法测到铁芯对地的绝缘电阻；使用万用表测量绝缘电阻，其阻值较小，接近于0。

110kV及以上高压电缆线路的接地系统摘要：电力企业的发展为高压电缆线路接地系统的优化创造了有利条件，但不同接地系统其应用效果不一，因此需要进行更加深入的探讨，从而可有效保证社会用电安全。

对此，本文将对110kv及以上高压电缆线路的接地系统进行分析，并探讨其在应用过程中存在的一些问题及相关优化措施。

关键词：高压电缆；接地系统；应用；措施高压电缆线路接地系统可有效保证电路安全，具有较高的应用价值。

在此过程中，相关技术人员存在一些误区，如，部分技术人员认为在高压电力电缆的铜屏蔽与钢铠之间的接地没有区别，但实际工作过程中，其接地方式需结合具体情况进行具体分析。

此外，电网规模的扩大也要求高压电缆线路具有更高的可靠性。

接地系统可有效防止感应电压对人身安全产生威胁，因此，在电网建设过程中，应当注重接地系统应用的分析。

1高压电力电缆接地系统概述当电流通过导体时，导体周围会产生感应电压，这一感应电压会影响电路可靠性，因此，在搭建高压电力电缆时，会采取一定的屏蔽措施。

接地系统的应用原理为通过铜网或者钢铠等金属形成一个屏蔽系统，保护电缆运行。

但接地系统在安装及设计上需要注意一系列问题，才能保证其应用效果。

目前，高压电力电缆接地主要包括金属护套一点接地、金属护套两端接地、金属护套两端接地、敷设“三七开”回流线及电缆换位，金属护套交叉互联等五种方式，应用场景不同，接地施工方式也不同[1]。

因此，相关人员应当提升自身素质，为电网可靠性发展提供技术支撑。

2电缆接地系统应用特点2.1金属护套一点接地金属护套一点接地系统中感应电压会随着电缆长度的增长而增加，因而常用于短电缆线路，在应用过程中，基本上不产生环流。

此外，在安装过程中，在无安全措施的情况下，需保证其另一端感应电压小于50v，如超过50v，则需设置绝缘接头。

尤其是在电路短路时，过高的过电压会损坏护层绝缘，因此，为避免此类现象影响接地系统应用性能，需在未接地端安装保护器。

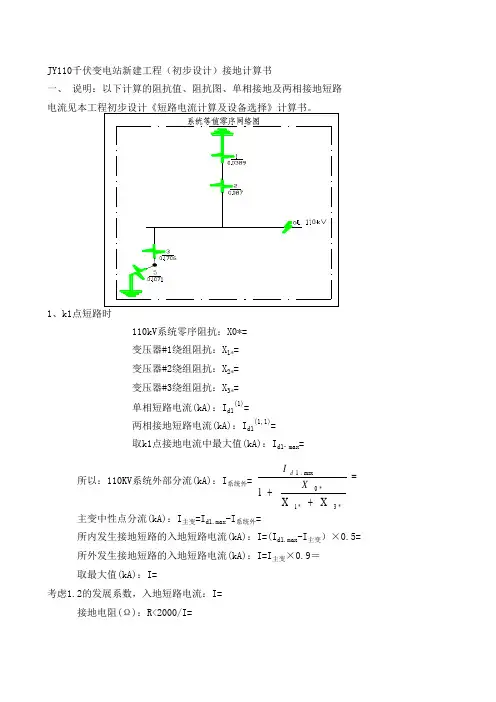

JY110千伏变电站新建工程（初步设计）接地计算书一、 说明：以下计算的阻抗值、阻抗图、单相接地及两相接地短路110kV系统零序阻抗：X0*= 变压器#1绕组阻抗：X 1*= 变压器#2绕组阻抗：X 2*= 变压器#3绕组阻抗：X 3*= 单相短路电流(kA)：I d1(1)= 两相接地短路电流(kA)：I d1(1,1)= 取k1点接地电流中最大值(kA)：I d1.max =所以：110KV系统外部分流(kA)：I 系统外=主变中性点分流(kA)：I 主变=I d1.max -I 系统外=所内发生接地短路的入地短路电流(kA)：I=(I d1.max -I 主变）×0.5= 所外发生接地短路的入地短路电流(kA)：I=I 主变×0.9＝ 取最大值(kA)：I=考虑1.2的发展系数，入地短路电流：I= 接地电阻(Ω)：R<2000/I==++*3*1*0max.1XX1X Id2、k2点短路时单相短路电流(kA)：I d2(1)= 两相接地短路电流(kA)：I d2(1,1)= 取k2点接地电流中最大值(kA):I d2.max =所以：110kV系统外部分流(kA)：I 系统外=主变中性点分流(kA)：I 主变=I d2.max -I 系统外=所内发生接地短路的入地短路电流(kA)：I=(I d2.max -I 主变）×0.5= 所外发生接地短路的入地短路电流(kA)：I=I 主变×0.9＝ 取最大值(kA)：I=考虑1.2的发展系数，入地短路电流：I= 接地电阻(Ω)：R<2000/I=根据以上计算变电站接地电阻(Ω)：R≤3、变电站接地电阻校验1)、变电站复合地网的接地电阻本次场地主接地网总面积(m2)：S = 变电站土壤电阻率(Ω.m)：ρ1= 接地网外缘边线总长度 (m)：L 0= 水平接地极总长度(m)：L=变电站复合地网接地电阻(Ω)：R复合地网= 与2000/I比较结果：2）、深埋钢管垂直接地极的接地电阻深埋钢管垂直接地极深度（m）l=深埋钢管垂直接地极的直径（m）φ=单根深埋垂直接地极的接地电阻(Ω)：R深埋==++*1*0*3max.2XX1XI d=⨯Sρ5.0=⎪⎭⎫⎝⎛-⨯⨯18ln 14.32d l l ρ全站共设置深埋钢管垂直接地极的数量全站深埋垂直接地极的接地电阻(Ω)：R深埋=3)、复合地网与深埋钢管垂直接地极并联后的地网接地电阻R变电站=变电站接地电阻校验结果：二、接触电势校验取：人脚站产算地表面的土壤电阻率(Ω.m)：p= 接地短路（故障）电流持续时间（s)：t=接触电势不得大于： 跨步电势不得大于： 利用接触电势反推： 均压带影响系数：取n= 最大接触电位差系数计算：其中：水平接地扁钢宽度为（m):b= 均压带等效直径(m):d=b/2=在满足接触电势下最大允许接地装置电位（V）： 利用接触电势反推要求接地装置电阻(Ω)：R≤U g /I= 不打深埋接地极，接触电势校验结果： 考虑深埋接地极，接触电势校验结果：三、跨步电势校验接地网埋设深度（m):h=t p E j17.0174+=tpE K 7.0174+===5.000)4)((2SL L Ln =-=d K d lg 225.0841.0=+=n K n /776.0076.0=L K =+=S K s lg 414.0234.0==S n L d t K K K K K max ==max /t j gK U Uρ=⎪⎭⎫⎝⎛-⨯⨯18ln 14.32d l l ρ跨步距离（m)：T＝ 最大跨步电位差系数计算：在满足跨步电势下最大允许接地装置电位（V）：利用跨步电势反推要求接地装置电阻(Ω)：R≤U g /I= 不打深埋接地极，跨步电势校验结果： 考虑深埋接地极，跨步电势校验结果：四、结论及措施接触电势反推的接地电阻比场地实际的接地电阻小，不满足要求，考虑在设备支架周围以设备支架为中心，敷设了2mX2m的碎石，其敷设的厚度大于20cm碎石或者在GIS基础下方设置15cm的碎石和5cm的沥青。
