高压直流接地线

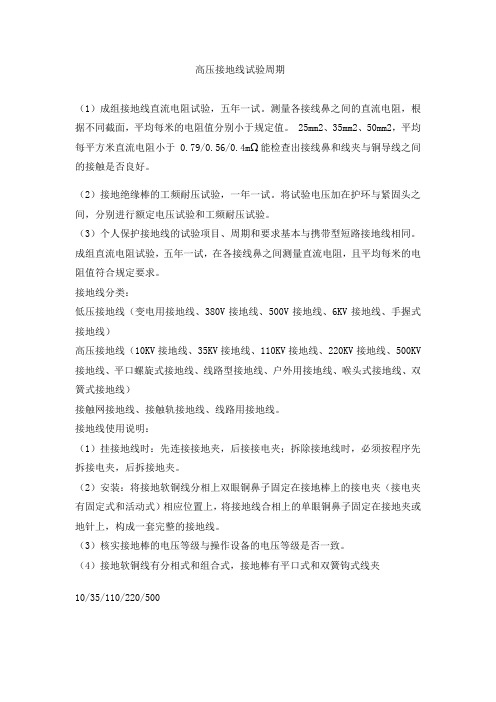

高压接地线试验周期
（1）成组接地线直流电阻试验，五年一试。

测量各接线鼻之间的直流电阻，根据不同截面，平均每米的电阻值分别小于规定值。

25mm2、35mm2、50mm2，平均每平方米直流电阻小于0.79/0.56/0.4mΩ,能检查出接线鼻和线夹与铜导线之间的接触是否良好。

（2）接地绝缘棒的工频耐压试验，一年一试。

将试验电压加在护环与紧固头之间，分别进行额定电压试验和工频耐压试验。

（3）个人保护接地线的试验项目、周期和要求基本与携带型短路接地线相同。

成组直流电阻试验，五年一试，在各接线鼻之间测量直流电阻，且平均每米的电阻值符合规定要求。

接地线分类：
低压接地线（变电用接地线、380V接地线、500V接地线、6KV接地线、手握式接地线）
高压接地线（10KV接地线、35KV接地线、110KV接地线、220KV接地线、500KV 接地线、平口螺旋式接地线、线路型接地线、户外用接地线、喉头式接地线、双簧式接地线）
接触网接地线、接触轨接地线、线路用接地线。

接地线使用说明：
（1）挂接地线时：先连接接地夹，后接接电夹；拆除接地线时，必须按程序先拆接电夹，后拆接地夹。

（2）安装：将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹（接电夹有固定式和活动式）相应位置上，将接地线合相上的单眼铜鼻子固定在接地夹或地针上，构成一套完整的接地线。

（3）核实接地棒的电压等级与操作设备的电压等级是否一致。

（4）接地软铜线有分相式和组合式，接地棒有平口式和双簧钩式线夹
10/35/110/220/500。

直流电机3根线的接法直流电机是一种将直流电能转换为机械能的设备，广泛应用于工业生产、交通运输以及家用电器等领域。

直流电机的电源接法通常有三根线，分别是电源线、负载线和接地线。

下面将详细介绍直流电机三根线的接法及其作用。

首先是电源线，通常标记为L1、L2或U、V等，它是直流电机的供电线路。

电源线通过电源连接到供电系统，通常是交流电源。

在直流电机中，电源线连接到电机的正级输入端，提供电流来激励和驱动电机。

接下来是负载线，通常标记为A1、A2或+、-等，它是直流电机的输出线路。

负载线连接到电机的正级输出端和负级输出端，通过负载线将输出的机械能传输出来。

负载线的连接方式取决于使用的驱动器和负载要求，常见的连接方式有串联和并联。

在一些高功率的直流电机中，还会含有第三根接地线。

接地线通常由绿/黄色的绝缘套管包裹，它连接到电机的金属外壳或设备的金属结构上，通过接地线将电机与地面相连。

接地线的作用主要有两个方面：一是保护人身安全，通过将电机外壳与地面相连，防止人体接触到电机的高压部分而触电；二是保护设备、仪器的安全，通过接地线将电机外壳引导到地面，可以将由于电机内部故障引起的漏电、过流等问题释放到地面，保护设备。

总的来说，直流电机三根线的接法是将电源线连接到电机的正级输入端，负载线连接到电机的正级输出端和负级输出端，接地线连接到电机的金属外壳或设备的金属结构上。

这样的接法可以确保电机正常工作，并保护人身和设备的安全。

当然，直流电机的具体接法还需要根据实际情况来确定。

不同的直流电机有不同的连接方式和接线要求，还要考虑电压、电流、功率等参数。

在安装和接线直流电机时，应根据电机的接线图和说明书来正确接线，或者请专业人员进行安装和调试。

安全警告●使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。

●使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点；当更换试品和接线时应先将两个电源断开点明显断开。

●试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。

试验回路接地线应按本说明书（图1）所示一点接地。

GSZG-300/3直流高压发生器（详情点击进入官网或来电咨询）●对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。

放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离高空气间隙开始游离放电．有嘶嘶声：当无声音时可用随电棒放电，最后直接接上地线放电。

●直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。

试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人造成伤害。

应用范围直流高压试验器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。

升压方式：手动升压.技术特点ZGF-B型直流高压发生器。

应用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。

并采用AI技术屏幕设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题。

0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度≤1%。

增加了任意电压、电流下计时功能，及总时间T1和分段计时T2功能。

仪器增加了万年历和时间功能。

➢机箱采用便携式机箱，携带方便。

➢采用AIPWM技术，对PWM不准确线性度进行了调整，精度得到了大幅度提高。

纹波系数≤0.5%。

➢AI氧化锌避雷器和油浸式变压器测量功能。
