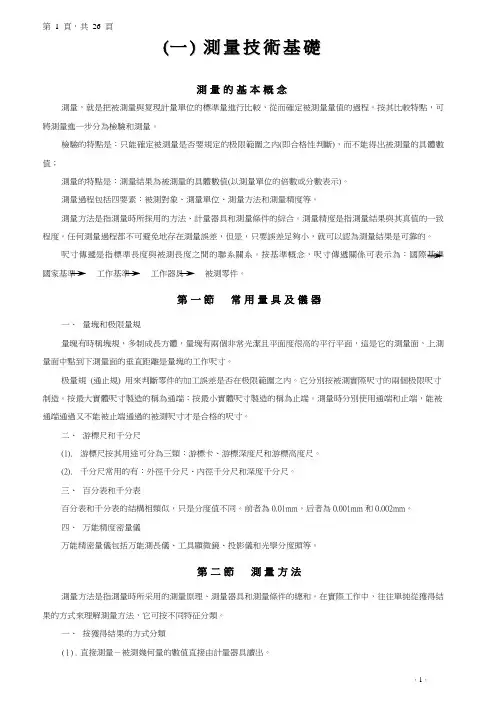

(一)測量技術基礎測量的基本概念測量，就是把被測量與复現計量單位的標準量進行比較，從而確定被測量量值的過程。
按其比較特點，可將測量進一步分為檢驗和測量。
檢驗的特點是：只能確定被測量是否要規定的极限範圍之內(即合格性判斷)，而不能得出被測量的具體數值；測量的特點是：測量結果為被測量的具體數值(以測量單位的倍數或分數表示)。
測量過程包括四要素：被測對象、測量單位、測量方法和測量精度等。
測量方法是指測量時所採用的方法、計量器具和測量條件的綜合。
測量精度是指測量結果與其真值的一致程度。
任何測量過程都不可避免地存在測量誤差，但是，只要誤差足夠小，就可以認為測量結果是可靠的。
呎寸傳遞是指標準長度與被測長度之間的聯系關系。
按基準概念，呎寸傳遞關係可表示為：國際基準國家基準工作基準工作器具被測零件。
第一節常用量具及儀器一、量塊和极限量規量塊有時稱塊規，多制成長方體，量塊有兩個非常光潔且平面度很高的平行平面，這是它的測量面，上測量面中點到下測量面的垂直距離是量塊的工作呎寸。
极量規(通止規) 用來判斷零件的加工誤差是否在极限範圍之內。
它分別按被測實際呎寸的兩個极限呎寸制造。
按最大實體呎寸製造的稱為通端；按最小實體呎寸製造的稱為止端。
測量時分別使用通端和止端，能被通端通過又不能被止端通過的被測呎寸才是合格的呎寸。
二、游標尺和千分尺(1).游標尺按其用途可分為三類：游標卡、游標深度尺和游標高度尺。
(2).千分尺常用的有：外徑千分尺、內徑千分尺和深度千分尺。
三、百分表和千分表百分表和千分表的結構相類似，只是分度值不同。
前者為0.01mm，后者為0.001mm和0.002mm。
四、万能精度密量儀万能精密量儀包括万能測長儀、工具顯微鏡、投影儀和光學分度頭等。
第二節測量方法測量方法是指測量時所采用的測量原理、測量器具和測量條件的總和。
在實際工作中，往往單純從獲得結果的方式來理解測量方法，它可按不同特征分類。
一、按獲得結果的方式分類(1).直接測量－被測幾何量的數值直接由計量器具讀出。
尺寸公差与形位公差习题一、判断题〔正确的打，，错误的打X〕1.公差可以说是允许零件尺寸的最大偏差。
（）2.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（）3.国家标准规定，孔只是指圆柱形的内表面。
（）4.图样标注（））20O0.02i mm的轴，加工得愈靠近基本尺寸就愈精确。
（）5.孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（）6.某孔要求尺寸为。
20-0.047,今测得其实际尺寸为。
19.962mm,可以判断该孔合格。
（）7.未注公差尺寸即对该尺寸无公差要求。
（）8.基本偏差决定公差带的位置。
（）9.某平面对基准平面的平行度误差为0.05mm,那么这平面的平面度误差一定不大于0.05mm。
（）10.某圆柱面的圆柱度公差为0.03mm,那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。
（）11.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）12.对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）13.某实际要素存在形状误差，则一定存在位置误差。
（）14.图样标注中①20「21mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（）15.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）16.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）17.零件图样上规定①d实际轴线相对于①D基准轴线的同轴度公差为①0.02mm。
这表明只要①d实际轴线上各点分别相对于①D基准轴线的距离不超过0.02mm,就能满足同轴度要求。
（）18.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）19.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）20.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（）21.尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
形状与位置公差1.形位公差的概念。
加工后的零件不仅有尺寸误差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状误差，而相互位置的差异就是位置误差，统称为形位误差。
2.几何要素按不同的角度分类？（1）按存在的状态可分为理想要素和实际要素理想要素（公称要素)具有几何意义的要素他们不存在任何误差。
机械零件上图样上表示的要素均为理想要素。
实际要素零件上实际存在的要素。
通常都以测得（提取）要素来代替。
（2）按结构特征分为导出要素和组成要素（代替原中心要素和轮廓要素）组成要素零件轮廓上的点、线、面,即可触及的要素。
组成要素还分为提取组成要素和拟合组成要素。
导出要素可由组成要素组成的要素。
如中心点、中心面或回转表面的轴线。
标准规定：“轴线”、“中心平面”用于表述理想形状的中心要素，“中心线”、“中心面”用于表述非理想形状的中心要素。
导出要素分为提取导出要素和拟合导出要素。
提取到处要素是指由一个或几个提取组成要素得到的中心点、中心线、中心面；拟合导出要素是指由一个或几个拟合组成要素导出的中心点、轴线或中心平面。
（3）按所处地位分为基准要素和被测要素基准要素用来确定理想被测要素的方向或（和）位置的要素被测要素在图样上给出了形状或（和）位置公差要求的要素，是检测的对象。
（4）按功能关系分为单一要素和关联要素单一要素仅对要素本身给出形状公差的要素。
关联要素对基准要素有功能关系要而给出方向、位置和跳动公差要求的要素。
3.形状公差与形状公差带的定义？形状公差是指单一实际要素的形状所允许的变动全量。
形状公差带是限制实际被测要素形状变动的一个区域。
4.形状误差及其评定准则？形状误差是被测提取（实际）要素的形状对其拟合（理想）要素的变动量。
评定准则是最小条件。
最小条件是指被测提取要素对其拟合要素的最大变动量为最小。
5.位置公差与位置误差的定义？位置公差是关联提取要素对基准在位置上所允许的变动全量。
