JLINK烧写电流表测试程序说明第一步：烧写测试程序：
1、首先确定Jlink连接与电流表20pin jtag接口相连；
2、如下图所示打开SEGGER的JLINKFlash下载软件；
3、如下图所示依次配置JLINK下载参数
3.1打开Project Settings设置界面
3.2选择USB方式连接JLINK，接口模式为工程
3.3选择目标板下载接口方式为JTAG
3.4根据目标板CPU芯片型号选择下载目标设备为NXP LPC2294
4、File里点击Open data file打开Hex下载文件
5、开始下载
5.1 接通电流表电源，如下图连接目标板
5.2 连接成功后，选择Pragrame&Verify
5.3 下载成功提示对话框，鼠标左键单击“确定”，完成下载
第二步：查看结果
1、显示功能：
程序烧写成功后，重启电流表，电流表液晶显示屏上会显示如下字样：
2、通信功能：
将数据电流表上的主RS485接口与电脑串口相连，打开串口调试助手，波特率选择19200bps，数据位8，停止位1，校验无。
此时串口调试助手上面会不停显示01 03 00 10 00 01 85 CF数据，此时代表通信正常。
CEPARK JLINK仿真器固件烧写说明一、安装烧写软件AT91-ISP是JLINK的固件烧录软件。
在CEPARK STM32F103光盘资料/A、JLINK相关资料/6.固件烧录AT91-ISP中双击以下图标开始安装一路NEXT就好，安装完毕后桌面会有两个快捷方式。
二、擦除、复位芯片取出需要下载固件的JLINK下载器，按照以下步骤操作。
1、用USB线连接电脑和JLINK的USB口，给JLINK上电。
2、将跳线ERASE用跳线帽跳接，跳接大约20秒，拔下跳线帽。
3、断开USB口，断电。
4、重新连接USB口，即重新上电。
5、将跳线TST用跳线帽短接，短接大约20秒，拔下跳线帽。
6、断开电源，然后重新上电，接着进行下面的操作。
三、下载固件1、打开桌面快捷方式2、打开界面如图所示如果红框此处显示为1，则说明JLINK擦除、复位芯片成功，否则重新刚才的操作，重新操作一遍，注意时间和顺序。
3、点击browse,打开要下载的固件程序，路径为“STM32光盘-A.JLINK相关资料-2.固件程序-Jlink FirmWare v7FULL.bin”4、加载完固件程序后，点击write flash，如下图所示将固件程序下载到JLINK中。
5、下载过程中会有动画提示，如下图，说明下载正在进行，操作成功。
烧写成功后，可以看到灯D2点亮。
重新上电后,D1长亮，D2先闪烁后常亮。
（说明：CEPARK JLINK仿真器在出厂之前已经烧好固件了，拿到后就可以直接使用，不用重新烧写固件。
以上讲解是针对不慎将JLINK 固件擦除的用户）。
步骤：1.JLink和你的板子连接（别告诉我不会，我截图能力有限）JLink一端通过JTAG口连接到板子上（具体连接方式还要看硬件连线，不过一般都是这样了，我用的转接板），另一端是USB口连接到你的主机上；2.运行JLink如果第一步连接正确，启动后将显示以下界面，如果没有检测到CPU，命令行使用usb 命令连接板子，r命令识别CPU，正确识别如下所示：3.下载程序（nand_flash启动方式）1）loadbin c:\init.bin 0xc000000 ，init.bin 为小于8k的cpu、内存、时钟初始化程序，下载到片内sram运行，以便加载u-boot到内存完成烧写flash。
2）setpc 0xc0000003）g4）h5）loadbin c:\boot.bin 0x57e00000 （不知道飞凌的u-boot的链接地址是不是0x57e00000，呵呵，经验证确实是，当直接加载到内存时只有加载到0x57e00000才能运行，）6）setpc 0x57e000007）g 运行u-boot运行u-boot前先打开dnw或者串口终端，待boot启动后读秒时，迅速敲回车，使u-boot 停在其命令行下：In: serialOut: serialErr: serialHit any key to stop autoboot: 0SMDK6410 #8)加载要烧写的程序镜像到内存0x50008000如下所示：loadbin c:\boot.bin 0x500080009）输入擦除Nandflash命令，输入命令：#nand erase 0 100000 擦除Nandflash 从0 开始的1MB 大小的区域。
10）将uboot 程序写入到Nandflash，输入命令：#nand write.uboot 50008000 0 100000 （把内存地址处0x50008000的内容，烧写到nand从0地址开始到100000）。

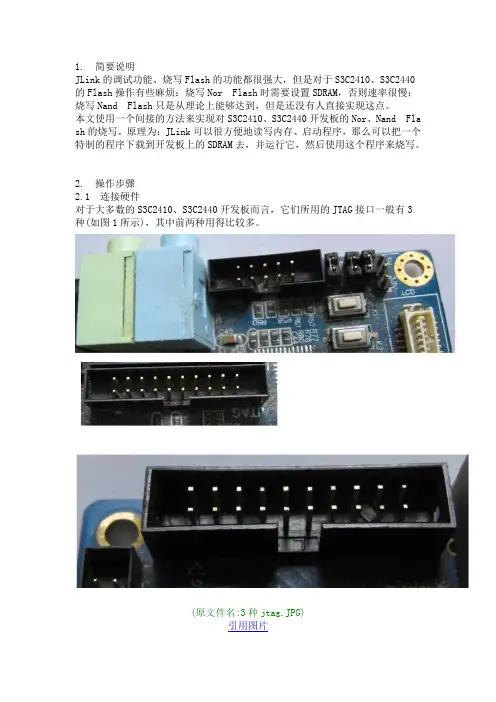

1. 简要说明JLink的调试功能、烧写Flash的功能都很强大，但是对于S3C2410、S3C2440的Flash操作有些麻烦：烧写Nor Flash时需要设置SDRAM，否则速率很慢；烧写Nand Flash只是从理论上能够达到，但是还没有人直接实现这点。
本文使用一个间接的方法来实现对S3C2410、S3C2440开发板的Nor、Nand Flas h的烧写。
原理为：JLink可以很方便地读写内存、启动程序，那么可以把一个特制的程序下载到开发板上的SDRAM去，并运行它，然后使用这个程序来烧写。
2. 操作步骤2.1 连接硬件对于大多数的S3C2410、S3C2440开发板而言，它们所用的JTAG接口一般有3种(如图1所示)，其中前两种用得比较多。
(原文件名:3种jtag.JPG)引用图片但是市面上的JLink，大多只支持第3种JTAG接口，所以需要用到转接板。
或者直接使用JLink的变种，如图2所示的两种改进版JLink：(原文件名:2种jlink.JPG)引用图片以mini2440为例，如图3接好JTAG线。
(原文件名:JLink_2440.jpg)引用图片2.2 运行J-Link commanderJ-Link commander启动界面如图4所示，(如果没有发现检测到CPU，就在里面执行usb命令连接JLink，再执行r命令识别处理器)。
(原文件名:JLINK启动界面.JPG)引用图片2.3 下载运行特制的程序对于S3C2410、S3C2440处理器，它们内部有4K的SRAM，当使用Nor Flash启动时，地址为0x40000000；当使用Nand Flash启动时，地址为0。
对于S3C2410、S3C2440开发板，一般都外接64M的SDRAM。
SDRAM能被使用之前，需要经过初始化。
所以，先把一个init.bin下载到内部SRAM去运行，它执行SDRAM的初始化；然后再下载一个比较大的程序，比如u-boot到SDRAM去动行，它将实现对Nor、N and Flash的操作。
