JLINK V8固件烧录指导12

jlink脱机烧录方法J-Link是一种用于调试和烧录嵌入式系统的工具，能够通过USB接口连接到目标设备。

在实际开发中，有时需要进行脱机烧录，即在没有网络连接的情况下完成烧录操作。

本文将介绍使用J-Link进行脱机烧录的方法。

一、准备工作在进行脱机烧录之前，需要做一些准备工作：1. 确保已经安装了J-Link软件和驱动程序；2. 确认目标设备和J-Link之间的连接正常；3. 准备好要烧录的固件文件。

二、创建烧录脚本在进行脱机烧录之前，我们需要创建一个烧录脚本，用来描述烧录的步骤和参数。

烧录脚本一般使用J-Link Script文件（.jlink）的格式，可以使用任何文本编辑器进行创建。

下面是一个简单的烧录脚本示例：```device = STM32F407VGspeed = 4000loadfile "firmware.bin", 0x08000000rg```其中，device指定了目标设备的型号，speed指定了烧录速度，loadfile指定了要烧录的固件文件及其加载地址，r表示复位目标设备，g表示开始运行。

三、执行脱机烧录在准备好烧录脚本后，我们可以执行脱机烧录操作了。

打开命令行终端，进入J-Link软件安装目录下的"JLink.exe"所在的路径。

然后执行以下命令：```JLink.exe -CommandFile burn.jlink```其中，burn.jlink是我们之前创建的烧录脚本文件。

执行该命令后，J-Link将会按照脚本中描述的步骤和参数进行烧录操作。

四、脱机烧录注意事项在进行脱机烧录时，需要注意以下几点：1. 确保目标设备和J-Link之间的连接正常，可以使用J-Link Commander等工具进行连接测试；2. 确保烧录脚本中的设备型号、烧录速度和固件文件路径等参数设置正确；3. 在烧录之前，最好将目标设备进行复位，以确保烧录操作的准确性；4. 如果烧录过程中出现错误，可以通过J-Link提供的调试功能进行故障排查。

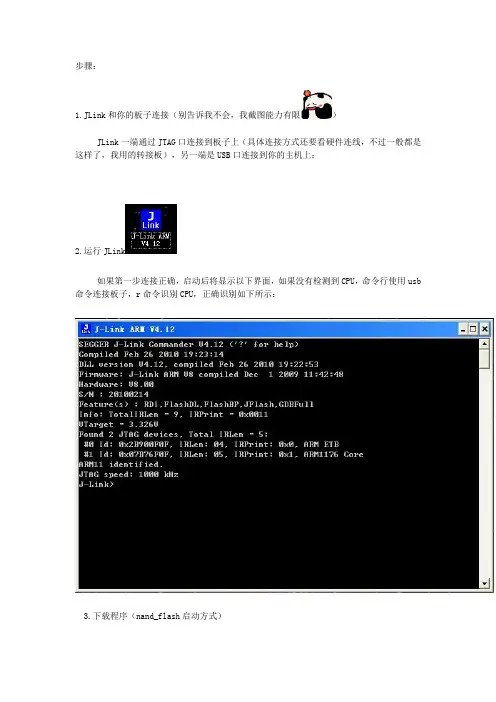

步骤：1.JLink和你的板子连接（别告诉我不会，我截图能力有限）JLink一端通过JTAG口连接到板子上（具体连接方式还要看硬件连线，不过一般都是这样了，我用的转接板），另一端是USB口连接到你的主机上；2.运行JLink如果第一步连接正确，启动后将显示以下界面，如果没有检测到CPU，命令行使用usb 命令连接板子，r命令识别CPU，正确识别如下所示：3.下载程序（nand_flash启动方式）1）loadbin c:\init.bin 0xc000000 ，init.bin 为小于8k的cpu、内存、时钟初始化程序，下载到片内sram运行，以便加载u-boot到内存完成烧写flash。

2）setpc 0xc0000003）g4）h5）loadbin c:\boot.bin 0x57e00000 （不知道飞凌的u-boot的链接地址是不是0x57e00000，呵呵，经验证确实是，当直接加载到内存时只有加载到0x57e00000才能运行，）6）setpc 0x57e000007）g 运行u-boot运行u-boot前先打开dnw或者串口终端，待boot启动后读秒时，迅速敲回车，使u-boot 停在其命令行下：In: serialOut: serialErr: serialHit any key to stop autoboot: 0SMDK6410 #8)加载要烧写的程序镜像到内存0x50008000如下所示：loadbin c:\boot.bin 0x500080009）输入擦除Nandflash命令，输入命令：#nand erase 0 100000 擦除Nandflash 从0 开始的1MB 大小的区域。

10）将uboot 程序写入到Nandflash，输入命令：#nand write.uboot 50008000 0 100000 （把内存地址处0x50008000的内容，烧写到nand从0地址开始到100000）。

1、安装J-LINK固件烧录软件2、擦除J-LINK板上的固件3、烧录固件到J-LINK上打开【J-Link V8光盘资料】找到解压的得出下面软件双击安装，显示图，点击“Next”显示保存安装路径，如果是默认，就点击“Next”最后点击“Finish”完成。

以上就是安装J-LINK固件烧录软件步骤。

2、檫除J-LINK板上的固件首先把J-LINK外壳打开，打开壳子后，开擦除原有的固件；擦除的步骤：1）、首先要使用USB线将JLINK仿真器与电脑连接，以提供JLINK工作电源。

2）、短接图中A位置的两个孔约5秒左右；断开A位置的两个孔的短接；然后拔掉JLINK 仿真器与USB线的连接；（注意先后顺序，原理：短接A实际是擦除芯片里面的所有的程序）。

3）、先短接图中B位置的两个孔，再使用USB线将JLINK仿真器与电脑连接，以提供JLINK 工作电源。

短接时间超过10秒后，拔掉JLINK仿真器与USB线的连接；断开B位置的短接；（说明：请确保此过程中，图中B处一直处于可靠的短接状态）（原理：短接B位置超过10秒钟实际是使我们的ATMELSAM7S64芯片变成可以烧录程序的状态）重新使用USB线将JLINK仿真器与电脑连接，在我的电脑中查看设备管理中的，以下图显示就可以开始烧录了。

（如果没有成功，重复以上的3个步骤）（在短接图中B的两个过孔至少超过10秒这个过程，手不要抖动，最好是用镊子，一定要保证持续短路10秒以上，如果收不小心抖动了，可能会造成CPU内部置位不成功，这时候需要重新从A口短路开始。

重复从A到B这个过程。

）3、烧录固件到J-LINK上前提是要把之前的固件檫除掉先。

再把J-LINK仿真器连接电脑，找到安装J-LINK固件烧录软件在电脑上找到双击单开，显示J-LINK固件烧录软件以下图：点击“Browse”弹出选项，【J-LINK V8】这个文件是在光盘资料里的【Jlink固件烧录指导】文件夹中。

一般来说我们所用的JLINK都是山寨的，一个国外正品JLINK得好几百，所以我们买一个几十块钱的JLINK，要求就不要太高了，能用就行。

因为是山寨的嘛，所以用着用着很有可能会给你一个惊喜，那就是显示无法识别的USB设备！一般出现这种情况都是内部固件意外损坏或丢失，别怕，下面给出修复的详细教程。

1．安装固件烧录软件请网上下载AT91-ISP下载烧录软件，下载地址可去atmel官网下载或如下地址：/share/link?shareid=1314688298&uk=3659161421双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

2．擦除芯片并进入编程模式打开JLINK 外壳，见到JLINK内部电路如下图所示。

一般JLINK不同，你们的结构稍微有一点不同，下面贴出两个版本的图片，看你的是哪一种。

版本一：使用USB线连接JLINK与PC机，以提供JLINK工作电源。

短接图中A的两个过孔约5秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK 与P C间的USB线（注意先后顺序）。

短接图中,B处的两个过孔。

使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK 供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

断开图中B处的短接。

版本二：1.使用USB线连接JLINK与PC机，以提供JLINK工作电源2.短接图中ERASE的两个过孔约5秒。

断开ERASE位置的两个过孔的短接。

然后拔掉JLINK与PC间的USB线（注意先后顺序）3.短接图中,TST处的两个过孔4.使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中TST处一直处于可靠的短接状态）5.断开图中TST处的短接3.更新固件双击桌面上的SAM-PROG v2.4图标，运行SAM-PROGv2.4烧录软件，按下图所示进行设置。
