光电效应与光电元件.

光电控制器原理
光电控制器是一种用于光电信号检测和控制的电子设备。

其原理基于光电效应，利用光电元件（如光敏电阻、光电二极管、光电三极管等）来感知光信号，并将光信号转换为电信号进行处理和控制。

光电控制器的工作原理主要包括以下几个方面：
1. 光电效应：光电敏元件可以将光能转化为电能，这是光电控制器的基础原理。

光电效应的主要有光电发射效应（如光电效应二极管）和光电吸收效应（如光敏电阻）。

当光线照射到光电元件上时，光的能量将促使电子在材料内跃迁，产生电信号。

2. 光电元件的特性：不同类型的光电元件具有不同的特性和响应速度。

例如，光电效应二极管对光电流的响应速度较快，而光电三极管对光电流的响应速度较慢。

根据不同的应用需求，选择适合的光电元件可以提高系统的控制精度和响应速度。

3. 电路设计：光电控制器通常包含光电元件、滤波电路、放大电路和控制电路。

光电元件负责将光信号转化为电信号，并通过滤波电路去除噪声和干扰。

接着，放大电路将电信号放大到合适的范围。

最后，控制电路会根据电信号的大小和波形进行适当的控制操作，如控制开关、触发逻辑等。

4. 应用领域：光电控制器广泛应用于自动化控制系统、光电传感器、光电开关、光电编码器等领域。

通过感知并处理光信号，光电控制器可以实现自动控制、光电测量、光电信号转换等功
能，提高系统的可靠性和效率。

总的来说，光电控制器通过利用光电效应，将光信号转换为电信号，并通过电路设计和控制逻辑实现对光信号的检测和控制。

这种原理使得光电控制器在自动化控制、光电传感器等领域具有重要的应用价值。

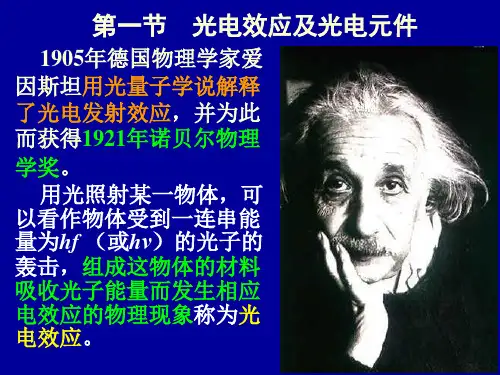

光电式传感器原理与应用光电效应与光电器件一、光电效应光电效应可以分为以下三种类型：(1)外光电效应(2)光电导效应(3)光生伏特效应.(1)外光电效应在光的作用下，物体内的电子逸出物体表面，向外发射的现象叫外光电效应。

只有当光子能量大于逸出功时，即时，才有电子发射出来，即有光电效应，当光子的能量等于逸出功时，即时，逸出的电子初速度为0，此时光子的频率为该物质产生外光电效应的最低频率，称为红限频率。

利用外光电效应制成的光电器件有真空光电管、充气光电管和光电倍增管。

(2)光电导效应.在光的作用下，电子吸收光子能量从键合状态过渡到自由状态，引起物体电阻率的变化，这种现象称为光电导效应。

.由于这里没有电子自物体向外发射，仅改变物体内部的电阻或电导，有时也称为内光电效应。

与外光电效应一样，要产生光电导效应，也要受到红限频率限制。

利用光电导效应可制成半导体光敏电阻。

(3)光生伏特效应.在光的作用下，能够使物体内部产生一定方向的电动势的现象叫光生伏特效应。

.利用光生伏特效应制成的光电器件有光敏二极管、光敏三极管和光电池等。

二、光电器件的特性(1)光电流光敏元件的两端加一定偏置电压后，在某种光源的特定照度下产生或增加的电流称为光电流。

(2)暗电流光敏元件在无光照时，两端加电压后产生的电流称为暗电流。

(3)光照特性当光敏元件加一定电压时，光电流I与光敏元件上光照度E之间的关系，称为光照特性。

一般可表示为。

(4)光谱特性.当光敏元件加一定电压时，如果照射在光敏元件上的是一单色光，当入射光功率不变时，光电流随入射光波长变化而变化的关系，称为光谱特性。

.光谱特性对选择光电器件和光源有重要意义，当光电器件的光谱特性与光源的光谱分布协调一致时，光电传感器的性能较好，效率也高。

在检测中，应选择最大灵敏度在需要测量的光谱范围内的光敏元件，才有可能获得最高灵敏度。

(5)伏安特性在一定照度下，光电流I与光敏元件两端的电压U的关系称为伏安特性。

因为采用了二次发射倍增系统，所以光电倍增管在探测紫外、可见和近红外区的 辐射能量的光电探测器中，具有极高的灵敏度和极低的噪声。
3. 光电倍增管
光电倍增管外形
➢光电倍增管由光阴极、倍增极、阳极组成，其中倍增极通常为12-14级，多的可达 30级。倍增极能在电子轰击下发射出更多“次级电子”，可将阴极的光电流放大几万 至几百万倍，故其灵敏度要比普通光电管高得多。
3. 光电倍增管
光电倍增管工作原理图
当光照射到光阴极时，光阴极向真空中激发出光电子。这些光电子按聚焦极电场 进入倍增系统，并利用二次电子释放效应得到倍增放大，最后把放大后的电子用阳极 收集作为信号输出。
2. 光电管
光电管外形
课程内容
1 . 光电发射效应 2. 光电管 3. 光电倍增管
3. 光电倍增管 ➢光电倍增管（photomultiplier）建立在外光电效应、二次电子发射和电子光学理论 基础上，结合了高增益、低噪声、高频率响应和大信号接收区等特征，是一种具有极 高灵敏度和超快时间响应的光敏电真空器件。
课程内容
1 . 光电发射效应 2. 光电管 3. 光电倍增管
2. 光电管
➢ 光电管是（phototube）基于外光电效应的基本光电转换器件。 ➢光电管分为真空光电管和充气光电管。 ➢光电管的典型结构是将球形玻璃壳抽成真空，在内半球面上涂一层光电材料作为阴极，球心 放置小球形或小环形金属作为阳极。若球内充低压惰性气体就成为充气光电管。光电子在飞向 阳极的过程中与气体分子碰撞而使气体电离，可增加光电管的灵敏度。 ➢光电管灵敏度低、体积大、易破损，已被固体光电器件所代替。
4.1.2 光电发射效应及典型器件
课程内容
1 . 光电发射效应 2. 光电管 3. 光电倍增管

光电师的知识点总结第一部分：光电基础知识1. 光电效应光电效应指的是当金属或半导体受到光照射时，会产生电子的排出现象。

这是光电师工作中非常重要的基础知识。

光电效应分为外光电效应和内光电效应。

2. 光电元件光电元件是光电师研究和应用的基础。

常见的光电元件主要包括光敏电阻、光电二极管、光电晶体管等。

3. 光的波粒二象性光具有波粒二象性，既可以表现为波动，也可以表现为粒子。

光电师需要深入了解这一性质，以便更好地理解光电效应和光电元件的工作原理。

4. 光电信号的生成和传输光电师需要了解光电信号的生成和传输机制，包括光信号的接收、放大、转换和传输等方面的知识。

第二部分：光电测量技术1. 光电测量系统光电测量系统是光电师工作中常用的设备，主要包括光电传感器、光谱仪、光电倍增管、光电二极管等。

2. 光电检测原理与方法光电师需要掌握各种光电检测原理与方法，包括光电传感、光谱分析、光电放大、光电转换等。

3. 光电测量技术的应用光电测量技术在工业控制、环境监测、医学诊断等领域有广泛的应用，光电师需要了解这些应用领域的特点和需求，以便更好地开展工作。

第三部分：光电器件与应用1. 光电器件的分类和特性光电器件包括光敏电阻、光电二极管、光电晶体管、光电倍增管等，光电师需要深入了解这些器件的分类、特性和工作原理。

2. 光电器件的应用光电器件在光通信、光学成像、光谱分析、光电传感等方面有广泛的应用，光电师需要了解这些应用领域的需求和技术要求。

3. 光电器件的研发和制造光电师需要了解光电器件的研发和制造流程，包括光电器件的设计、加工、测试和封装等方面的知识。

第四部分：光电系统集成与优化1. 光电系统集成技术光电系统集成技术是光电师工作中非常重要的技术，需要深入了解光电器件的选择、配置、连接、控制等方面的知识。

2. 光电系统优化技术光电系统优化技术是光电师工作中必不可少的技术，需要了解光电系统的性能、效率、稳定性等方面的优化方法。
