电子围栏主机安装使用电子围栏周界防范系统由脉冲电子围栏主机（也叫围栏控制器或脉冲发生器）、前端（带脉冲高压的围栏）与报警信号的传输三部分组成。
主机产生脉冲高压供给电子围栏以探测入侵者，并能发出报警信号；电子围栏前端包括终端杆、承力杆、合金线、线线连接器、绝缘子、警示牌等。
布线：信号控制线、围栏控制器电源线的铺设，若有预埋管道则可直接利用，否则利用PVC管进行穿管敷设，敷设要求符合管道配线要求，管道中主要有：信号控制线RVSP2×1.0mm²护套线、围栏控制器电源线RVV2×1.0 mm的护套线（从中心并接到每个围栏控制器上，距离超过1000m需加大线径）。
一、电子围栏各种器件组装及安装1、前端围栏安装角度确定先根据现场的情况及甲方要求确定周界围栏角度（0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°）和倾斜方向（内倾式、外倾式、垂直式或水平式安装）内倾式外倾式垂直式水平式根据周界环境：居民区、学校附近建议为内倾或垂直安装，空旷地带建议为外倾，围墙高于2.5米时可以采用水平安装。
根据保护对象：防止外界入侵时建议为外倾式安装，防止内部翻越时建议为内倾式。
2、铝合金终端杆及套件组装铝合金终端杆材质为Φ32铝合金管，材质表面做喷砂及硬质氧化等复杂工艺处理，其套件包括终端杆绝缘子、绝缘子螺丝、万向底座、固定螺丝等。
将铝合金终端杆绝缘子直接套进终端杆，并均匀调整好绝缘子间距，使用绝缘子螺丝加以固定，并使用Φ5*45mm固定螺丝安装万向底座。
铝合金终端杆组装后效果3、铝合金中间承力杆及套件组装铝合金中间杆材质为Φ21铝合金管，材质表面做喷砂及硬质氧化等复杂工艺处理，其套件包括绝缘子、绝缘子螺丝、万向底座、固定螺丝等。
将铝合金中间杆绝缘子直接套进中间杆，注意套入距离。

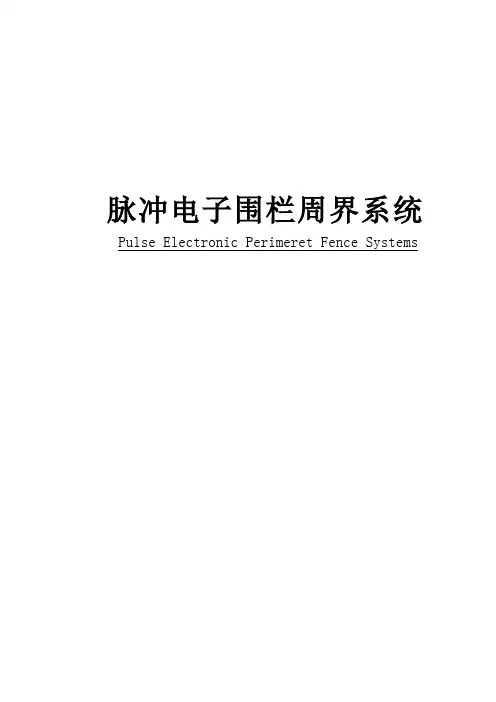

脉冲电子围栏周界系统Pulse Electronic Perimeret Fence Systems目录一、功能与特点 (2)1.1系统功能 (2)1.2系统特点 (2)二、产品技术参数 (3)2.1 供电电源： (3)2.2 输出特性： (3)2.3 使用环境： (3)2.4 功耗： (3)2.5 外形尺寸 (3)2.6 重量 (3)三、系统工作原理 (4)3.2防区探测器面板 (4)3.3探测器接线示意图 (5)四、安装和连接要求 (6)4.1系统前端总示意图 (7)4.2独立式电子围栏 (7)4.3墙顶式电子围栏： (8)4.4绝缘子的安装 (9)4.5挂线杆的固定 (10)4.6紧线器的安装 (10)4.7避雷器的安装 (11)五、安全注意事项 (11)一、功能与特点现有的周界安防产品有两大类。
一类是围墙，如传统的砖墙、水泥墙、玻璃墙、铁栅栏等等，都有明显的外形，把防区围起来，都有阻挡外来入侵作用，但是都不具有报警和监视功能。
另一类是报警系统，如红外对射报警器，泄漏电缆、CCTV等等，他们具有报警或监视作用，但是不具备阻挡作用。
该脉冲电子围栏系统把阻挡和报警二大功能有机地集成在一起。
既具有有形的电子围栏，又具有智能多防区主机，此报警系统成为一全新的周界安防系统。
1.1系统功能1.1.1一台多防区主机可同时通过1～32台防区探测器，控制1～32个防区。
1.1.2具有完整的、有明确分界的电子围栏，具有强大的阻挡作用和威慑作用。
1.1.3具有误报率极低的智能报警功能，当某一防区前端发生案例时可通过智能化多防区主机在显示窗迅速显示该防区断网、短路、指示，反映前端状态。
1.1.4备有报警接口、开关信号输出、能与其他的安防系统联动，提高系统的安全防范等级。
1.1.5侦察功能——电子围栏能够检测各种侵扰的级别，具有区分偶然入侵还是强行闯入者的能力。
1.2系统特点1.2.1绝对安全及报警感知性传统的电子围栏警戒系统没有报警感知功能，仅仅以高压、大电流的方式阻止入侵者，极易造成入侵者伤残，甚至死亡等严重后果。

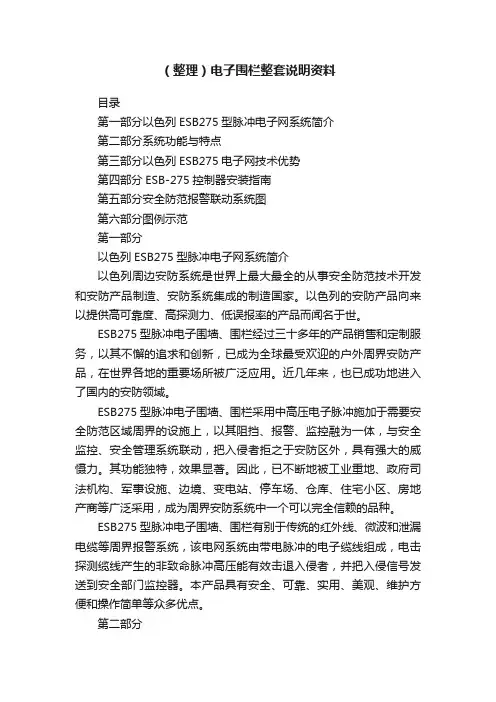

（整理）电子围栏整套说明资料目录第一部分以色列ESB275型脉冲电子网系统简介第二部分系统功能与特点第三部分以色列ESB275电子网技术优势第四部分ESB-275控制器安装指南第五部分安全防范报警联动系统图第六部分图例示范第一部分以色列ESB275型脉冲电子网系统简介以色列周边安防系统是世界上最大最全的从事安全防范技术开发和安防产品制造、安防系统集成的制造国家。
以色列的安防产品向来以提供高可靠度、高探测力、低误报率的产品而闻名于世。
ESB275型脉冲电子围墙、围栏经过三十多年的产品销售和定制服务，以其不懈的追求和创新，已成为全球最受欢迎的户外周界安防产品，在世界各地的重要场所被广泛应用。
近几年来，也已成功地进入了国内的安防领域。
ESB275型脉冲电子围墙、围栏采用中高压电子脉冲施加于需要安全防范区域周界的设施上，以其阻挡、报警、监控融为一体，与安全监控、安全管理系统联动，把入侵者拒之于安防区外，具有强大的威慑力。
其功能独特，效果显著。
因此，已不断地被工业重地、政府司法机构、军事设施、边境、变电站、停车场、仓库、住宅小区、房地产商等广泛采用，成为周界安防系统中一个可以完全信赖的品种。
ESB275型脉冲电子围墙、围栏有别于传统的红外线、微波和泄漏电缆等周界报警系统，该电网系统由带电脉冲的电子缆线组成，电击探测缆线产生的非致命脉冲高压能有效击退入侵者，并把入侵信号发送到安全部门监控器。
本产品具有安全、可靠、实用、美观、维护方便和操作简单等众多优点。
第二部分系统功能与特点脉冲电子围墙、围拦由带电脉冲的电子缆线组成。
电子缆线产生的非致命脉冲高压能有效击退入侵者，并把入侵信号发送到安全部门监视器。
它打破了传统的围墙，如砖墙、铁栅栏、铁丝网等，将阻挡、报警和监视三大功能系统地结合在一起，为安防领域提供了一个更为有效的崭新产品。
系统功能1.1有形界墙——ESB275型电子网由高强度电子导线、挂线柱、角柱和紧线器等构成，附加在现有的围墙、围栏上或自立式安装，形成完整的有形界墙，使安防区域有明确的分界。
