如何看cad图纸
现在随着电脑的普及，用CorelDRAW、CAD等软件绘图可以说是家常便饭了，这就要求施工人员仍至普通工作都会看CAD等图纸，那么cad图纸怎么看呢，今天YJBYS我就来谈谈cad图纸怎么看的相关内容。
一、室内装修的cad图纸怎么看

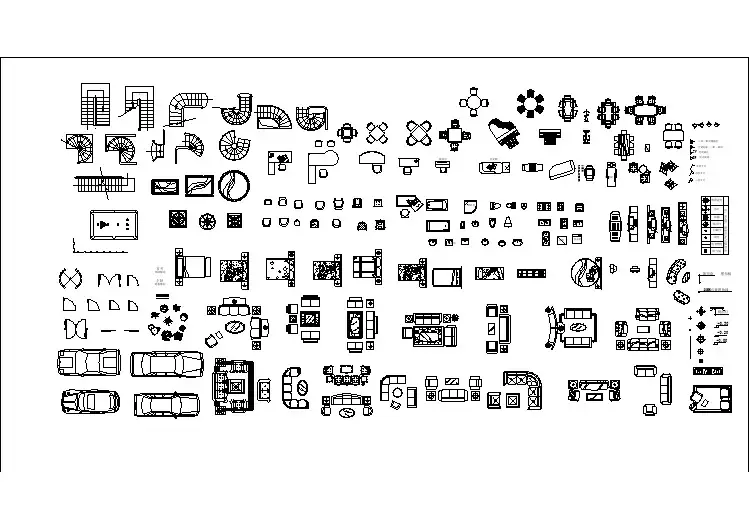

要看懂室内装修的cad图纸，我们首先要了解个图块所表示的坦言是什么东西，如门、窗户、床、电视机等图块，还要知道知晓各个物体边上都须要排什么，如电视机后面我们要放电源、高清线、电脑链接线等，还要知道模具各个房间用什么材料等。
卧室一般地面都是地板，卫生间是抛光装，室内装修的图纸主要的是平面布置图，吊顶布置图，电视背景墙里面图等，我们要注意原件各房间最高处标高，吊顶标高，灯槽带，以及电视背景特出艺术造型的表达。
要如何看懂cad原件介绍就要多了解室内装修的知识，数据流了解各种图块示意什么装置装置、各个英文缩写代表了什么材质。
二、怎么看建筑cad图纸
建筑cad图纸就比较晦涩了，它里面有各层的平面图纸以及的立面图纸，在矩形背面里面我们要注意上面所标注的层高，四边图纸的顺序，一般备注前视图和后视图是数值标注的，左视图标注和右视图是大写的小写标注的。
还有要墙的轴心线，窗户，门，阳台等CAD图纸要看懂，同时还要知道会用墙体所用的模具(是砖砌墙还是工字钢搭的厂房)等，对于如何看cad是要通过大量的实践才能更为熟悉，同时还要多看关于建筑方面的书，争强自己建筑方面的专业知识，然后多看图纸，看多了就自然懂得了，室内设计的CAD图纸和建筑的cad图纸都是一样的，多看才能更熟悉。
CAD绘制家庭装修平面图的步骤与技巧
家庭装修平面图对于进行室内设计和装修工作的人来说，是非常重要的工具之一。而在现代技术的加持下，使用CAD（计算机辅助设计）软件来绘制家庭装修平面图可以更加高效和精确。下面将介绍CAD绘制家庭装修平面图的具体步骤与技巧。
步骤一：测量与打草图
在绘制平面图之前，需要先进行房间的测量工作。使用测量工具准确测量房间的长、宽、高及窗户、门的尺寸。将这些尺寸记录下来，作为绘制平面图的基础数据。
然后，根据测量结果打草图，草图可以简单地用铅笔或者钢笔在纸上绘制。不需要非常精确，主要是为了规划房间的布局和确定家具的摆放位置。可以尝试多个不同的布局方案，找到最合适的方案。
步骤二：打开CAD软件并导入草图
打开CAD软件后，选择“新建项目”或“新建文件”选项。然后保存文件并命名，以备后续使用。
接下来，导入草图。将草图扫描到电脑上，并使用CAD软件的“导入”或“打开”功能将草图导入CAD软件中。调整草图大小和位置，确保其在CAD软件画布中居中并适应比例。
步骤三：创建基础图层 在CAD软件中，图层可以用于管理不同元素的绘制。根据需要，可以创建多个图层，如墙壁、窗户、门、家具等等。创建图层的目的是为了更好地控制元素的显示和编辑。
选择CAD软件中的“图层”选项，创建新的图层。命名新图层，并设置不同的线型、颜色、线宽等属性。可以根据需要，选择合适的属性设置来区分不同的元素。
步骤四：绘制墙壁
在CAD软件中，根据测量数据和草图上的边界，使用“绘制线条”或其他相关绘图工具，绘制房间的墙壁。根据草图上的标尺尺寸，设定CAD软件中绘制墙壁的线段长度。
可以根据需要，选择“填充”工具给墙壁上色，以便更好地区分房间的不同部分。
步骤五：添加窗户和门
根据草图上的窗户和门的尺寸，使用CAD软件中的绘图工具，绘制窗户和门。可以使用CAD软件提供的标准形状工具，如矩形工具来绘制。
在绘制窗户和门的过程中，需要保证它们与墙壁相交并且正确对齐。可以使用CAD软件中的“修剪”或“延伸”功能来调整窗户和门与墙壁的连接。
cad常用尺寸表
室内空间、家具陈设常用尺寸
在装饰工程设计时，必然要考虑室内空间、家具陈设等与人体尺度的关系问题，为了方便装饰室内设计，
这里介绍一些常用的尺寸数据。
1、墙面尺寸 (1)踢脚板高；80—200mm。 (2)墙裙高：800—1500mm。
(3)挂镜线高：1600—1800(画中心距地面高度)mm。
2．餐厅
(1) 餐桌高：750—790mm。
(2) 餐椅高；450—500mm。
(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，
八人1300mm，十人l500mm，十二人1800mm。
(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，
(5) 餐桌转盘直径；700—800mm。
(6) 餐桌间距：(其中座椅占500mm)应大于500mm。
(7) 主通道宽：1200—1300mm。
(8) 内部工作道宽：600—900mm。
(9) 酒吧台高：900—l050mm，宽500mm。
(10) 酒吧凳高；600一750mm。
3．商场营业厅
(1)单边双人走道宽：1600mm。
(2)双边双人走道宽：2000mm。
(3)双边三人走道宽：2300mm。
(4)双边四人走道宽；3000mm。
(5)营业员柜台走道宽：800mm。
(6)营业员货柜台：厚600mm，高：800—l 000mm。 (7)单*背立货架：厚300—500mm，高：1800—2300mm。
(8)双*背立货架；厚；600—800mm，高：1800—2300mm
(9)小商品橱窗：厚：500—800mm，高：400—1200mm。
(10)陈列地台高：400—800mm。
(11)敞开式货架：400—600mm。
(12)放射式售货架：直径2000mm。
(13)收款台：长：1600mm，宽：600mm
