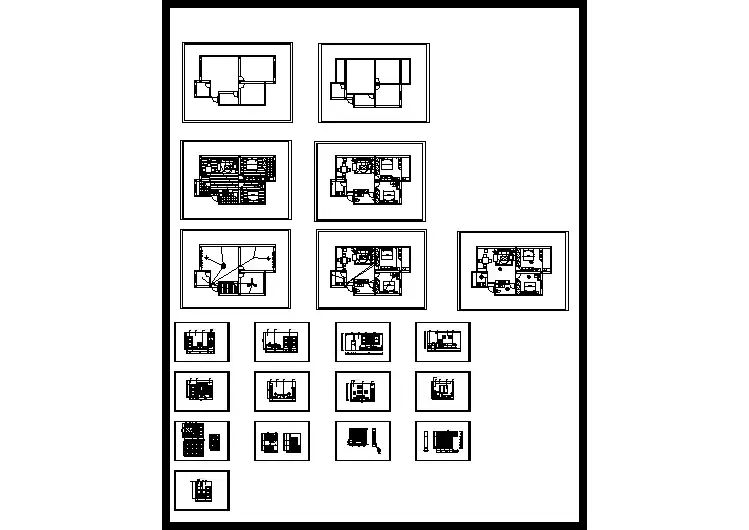

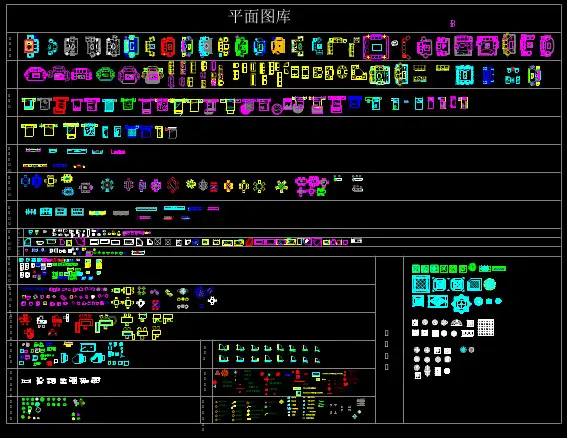

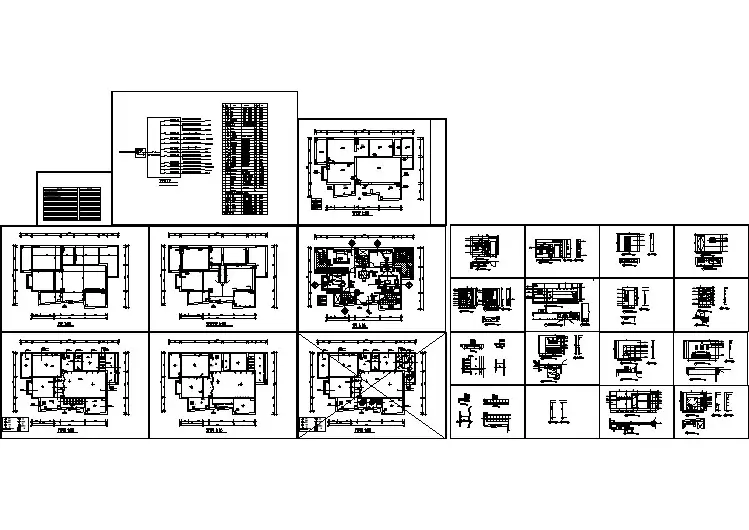

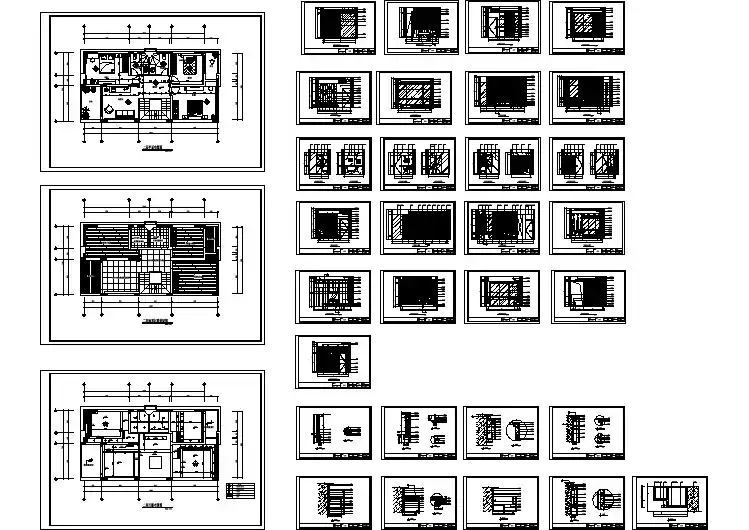

经典某家居室内装修cad施工图(大样图块)
- 格式:dwg
- 大小:773.34 KB
- 文档页数:1

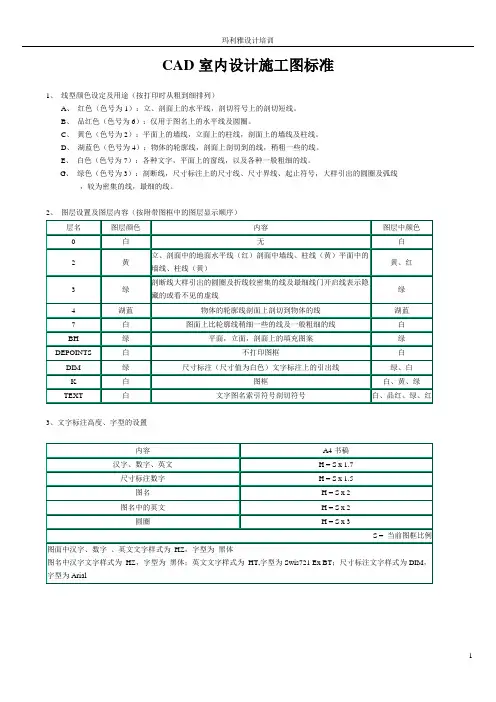

CAD室内设计施工图标准1、线型颜色设定及用途(按打印时从粗到细排列)A、红色(色号为1):立、剖面上的水平线,剖切符号上的剖切短线。
B、品红色(色号为6):仅用于图名上的水平线及圆圈。
C、黄色(色号为2):平面上的墙线,立面上的柱线,剖面上的墙线及柱线。
D、湖蓝色(色号为4):物体的轮廓线,剖面上剖切到的线,稍粗一些的线。
E、白色(色号为7):各种文字,平面上的窗线,以及各种一般粗细的线。
G、绿色(色号为3):剖断线,尺寸标注上的尺寸线、尺寸界线、起止符号,大样引出的圆圈及弧线,较为密集的线,最细的线。
2、图层设置及图层内容(按附带图框中的图层显示顺序)3、文字标注高度、字型的设置4、尺寸标注及文字注释形式的设置•材料标注在一般在图面右侧或上侧(对于剖面图或大样图中可以美观为准不加以要求)尺寸标注在图面左侧或下侧(一般标注为三段式,标不下或内容较少的情况下可标注为两段式)TEXT)标注格式(文字标注格式5、线型设置A、中轴线CenterB、暗藏日光灯带DashedC、不可见的物体结构线DashedD、门窗开启线CenterE、木纹线不锈钢钛金等Dot6、常用材料标注举例(文字说明不要重复标注,以能说明图面为准)600x600白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板纸面石膏板基层白色乳胶漆9mm夹板18mm夹板18mm夹板龙骨18mm夹板基层樱桃木夹板清漆樱桃木夹板清漆樱桃木实木线条清漆实木线条清漆樱桃木实木踢脚线樱桃木实木成品门踢脚线顶棚线白色混水漆白色乳胶漆木龙骨30x30角钢不锈钢方(圆)管不锈钢角码镜面不锈钢板砂光不锈钢板(方管、圆管)砂光不锈钢板冲直径20孔磨砂玻璃喷砂玻璃钢化磨砂玻璃蚀刻玻璃5mm钢化玻璃5mm清玻璃5mm明镜5mm车边明镜暗藏日光灯带(平、立面)暗藏珠灯带(平、立面)日光灯珠灯银线米黄石材挂贴(干挂)银线米黄石材线条(踢脚线、台面)银线米黄石材白色复合板枫木面层复合板防火板白色防火板枫木纹理防火板白色塑铝板枫木纹理塑铝板射灯筒灯水泥砂浆织物软包银色扪布软包铁艺黑漆铁艺金漆木雕金漆木夹板索色实木板索色广告钉亚克力灯片可丽耐台面8mm钢化磨砂玻璃(车边)花岗石玻璃钢造型镏金7、尺寸标注•尺寸标注一般需要标明:最外总体尺寸中间结构尺寸最内功能尺寸•分尺寸与总体尺寸必须相等,必要时可用EQ表示•第二层标注应以第一层标注的末端为起点,不要重复标注。

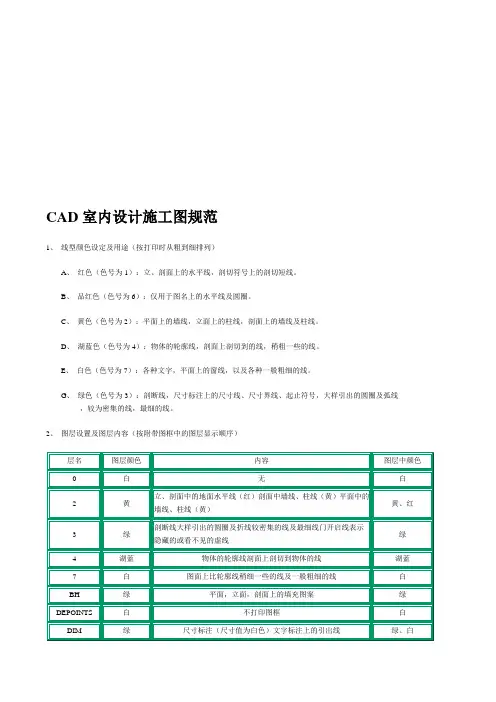

CAD室内设计施工图规范1、线型颜色设定及用途(按打印时从粗到细排列)A、红色(色号为1):立、剖面上的水平线,剖切符号上的剖切短线。
B、品红色(色号为6):仅用于图名上的水平线及圆圈。
C、黄色(色号为2):平面上的墙线,立面上的柱线,剖面上的墙线及柱线。
D、湖蓝色(色号为4):物体的轮廓线,剖面上剖切到的线,稍粗一些的线。
E、白色(色号为7):各种文字,平面上的窗线,以及各种一般粗细的线。
G、绿色(色号为3):剖断线,尺寸标注上的尺寸线、尺寸界线、起止符号,大样引出的圆圈及弧线,较为密集的线,最细的线。
2、图层设置及图层内容(按附带图框中的图层显示顺序)3、文字标注高度、字型的设置4、尺寸标注及文字注释形式的设置∙材料标注在一般在图面右侧或上侧(对于剖面图或大样图中可以美观为准不加以要求)尺寸标注在图面左侧或下侧(一般标注为三段式,标不下或内容较少的情况下可标注为两段式)∙标注格式(尺寸标注格式DIM)标注格式(文字标注格式TEXT)5、线型设置A、中轴线CenterB、暗藏日光灯带DashedC、不可见的物体结构线DashedD、门窗开启线CenterE、木纹线不锈钢钛金等Dot6、常用材料标注举例(文字说明不要重复标注,以能说明图面为准)600x600白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板纸面石膏板基层白色乳胶漆9mm夹板18mm夹板18mm夹板龙骨18mm夹板基层樱桃木夹板清漆樱桃木夹板清漆樱桃木实木线条清漆实木线条清漆樱桃木实木踢脚线樱桃木实木成品门踢脚线顶棚线白色混水漆白色乳胶漆木龙骨30x30角钢不锈钢方(圆)管不锈钢角码镜面不锈钢板砂光不锈钢板(方管、圆管)砂光不锈钢板冲直径20孔磨砂玻璃喷砂玻璃钢化磨砂玻璃蚀刻玻璃5mm钢化玻璃5mm清玻璃5mm明镜5mm车边明镜暗藏日光灯带(平、立面)暗藏珠灯带(平、立面)日光灯珠灯银线米黄石材挂贴(干挂)银线米黄石材线条(踢脚线、台面)银线米黄石材白色复合板枫木面层复合板防火板白色防火板枫木纹理防火板白色塑铝板枫木纹理塑铝板射灯筒灯水泥砂浆织物软包银色扪布软包铁艺黑漆铁艺金漆木雕金漆木夹板索色实木板索色广告钉亚克力灯片可丽耐台面8mm钢化磨砂玻璃(车边)花岗石玻璃钢造型镏金7、尺寸标注∙尺寸标注一般需要标明:最外总体尺寸中间结构尺寸最内功能尺寸∙分尺寸与总体尺寸必须相等,必要时可用EQ表示∙第二层标注应以第一层标注的末端为起点,不要重复标注。
