无刷直流电机检验规范

电机控制器检测规范标准

电机控制器检测试验标准1、环境条件

1.1实验环境条件：

1.1.1温度在-20℃-40℃。

1.1.2相对湿度在10%-75%之间。

1.2使⽤环境条件：

1.2.1当环境温度在-20℃-80℃时，控制器能按规定的定额运⾏。

1.2.2在相对湿度不超过100%情况下能正常⼯作，即控制器表⾯产⽣凝露时也可正常⼯作。

2、实验检查项⽬

2.1机械尺⼨及外观检测

2.1.1按照产品的设计图纸，检查控制器外形和安装尺⼨是否符合要求，外观是否整洁⽆损伤，表⾯是否贴有检验标识和铭牌，字迹内容要求清晰⽆误。2.1.2控制器出线铜排表⾯平整，安装牢固可靠，整齐⽆污渍。

2.2基本性能检测

2.2.1控制器可在规定的电压和电流下正常运⾏。

2.2.2控制器应可以使⽆刷直流电机实现怠速、正反转运⾏、调速等基本功能的控制。

2.3各种保护功能及信号输出检测

2.3.1过温检测：当控制器在超过规定温度时⾃动停⽌运⾏，并在温度降低到允许值时才可以继续运⾏。

2.3.2过流检测：当控制器的母线或相线电流超过允许值时应能⾃动断电保护并发出报警信号。

2.3.3过压检测：当控制器的输⼊电压超过其最⼤输⼊电压时⾃动发出报警信号。

2.3.4⽋压检测：当控制器的输⼊电压低于其最⼩输⼊电压时⾃动报警信号。

2.3.5堵转检测：在电机堵转超过规定时间时，控制器应停⽌对电机输出电流，并发出报警信号。

2.3.6霍尔故障检测：当电机的位置传感器输出异常信号时，控制器应停⽌对电机输出电流，并发出报警信号。

2.3.7加速器信号异常检测：当控制器检测到加速踏板在上电时的信号异常时禁⽌对电机

输出，并发出报警信号。2.3.8刹车断电：当控制器检测到刹车信号输⼊时停⽌对电机输出。

2.3.9刹车复位：当控制器发⽣过温、过压、⽋压、堵转、霍尔故障、加速器信号异常等故障后，检测到故障消失且有刹车信号输⼊后即可复位。2.3.10速度输出信号：控制器应能根据电机转速的变化⽽输出对应的脉冲信号。

最新资料欢迎阅读

1

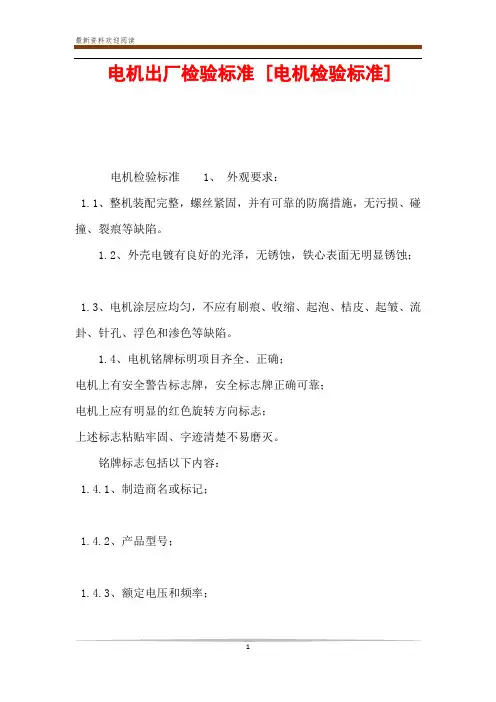

电机出厂检验标准 [电机检验标准]

电机检验标准 1、 外观要求：

1.1、整机装配完整，螺丝紧固，并有可靠的防腐措施，无污损、碰撞、裂痕等缺陷。

1.2、外壳电镀有良好的光泽，无锈蚀，铁心表面无明显锈蚀；

1.3、电机涂层应均匀，不应有刷痕、收缩、起泡、桔皮、起皱、流卦、针孔、浮色和渗色等缺陷。

1.4、电机铭牌标明项目齐全、正确；

电机上有安全警告标志牌，安全标志牌正确可靠；

电机上应有明显的红色旋转方向标志；

上述标志粘贴牢固、字迹清楚不易磨灭。

铭牌标志包括以下内容：

1.4.1、制造商名或标记；

1.4.2、产品型号；

1.4.3、额定电压和频率；

最新资料欢迎阅读

2

1.4.4、产品批号和日期。

1.5、定位孔位置正确，外壳和轴的结构尺寸符合图纸要求。

1.6、引线规格为18AWG1015塑胶线，引线颜色为红蓝白三色，红线为主线，蓝线为副线，白线为公共端，引线出线方向正确，线头剥线15mm。电机引线长短、颜色符合要求，标志完好，裸线不应有氧化。

1.7、接地标志检查：电机应有可靠的接地装置和接地线 2、电机运行状态检查：

2.1、电机应转动平稳、自如、无卡阻停滞等现象。

2.2、电机在额定频率、额定电压的空载电流和空载损耗应控制在某一数值范围内，该数值范围应能保证制造的电机性能符合相应的产品标准。

2.3、振动：通电30S感觉不麻手，振动值小于10.0mm/S。

2、电气参数：

2.1、主要电气参数 在自制测试架上，接好电机引线，将开关打到对应挡，用数字转速表测其空载转速， 额定电压：

直流电机试验方法

GB1311-77

一、适用范围

1.本标准适用于一般用途的直流电机。对有特殊要求的直流电机,凡有本标准未规定的试验方法,应在该类型电机技术条件中作补充规定。

2.形式试验或检查试验应当进行的基础上按GB 755-65《电机基本技术要求》及该类型电机技术条件的规定。

二、试验前的准备

3.测量仪器的选择

(1)试验时应当采用不低于0.5级精度的电气测量仪器(兆欧表除外),其他测量仪器应相当于1级精度。

(2)仪器的选择尽可能使所测数值在20～95%仪器测量范围以内。

4.测量电枢回路电压时,电压表应直接接在绕组出线端上。

5.一般检查

试验前应检查电机的装配质量和轴承运行情况。在不影响电气性能试验质量后,方可进行本标准中的各项试验。

6.中性线的测定

中性线可按下列方法之一测定:

(1)感应法

a.电枢静止,励磁他激,将毫伏表接在相邻的两组电刷上,并交替地接通和断开电机的励磁电流(图1)。逐步移动电刷架的位置,在每一个不同位置上测量电枢绕组的感应电势。当感应电势最接近零时,电刷所在的位置即可认为是中性线。 毫伏表的计数建议以厉磁电流断开时的读数为准。

图1

国家标准计量局发布 1977年12月1日实施

中华人民共和国第一机械工业部 提出 上海电器科学家研究所等 起草

b.电枢静止,励磁他激,将毫伏表引线沿换向器圆周移动,交替地接通和断开电机的励磁电流。当每极换向片数是整数或不是整数时,均应在相互间距离等于或最接近于一极距的两片换向片上测量感应电势。

正负感应电势各量取几点读数,然后如图2所示的作图法求出中性线。

换向片数

图2

(2)正反转发电机法 试验时,励磁他激,保持转速、励磁电流及负载(接近额定值)不变的情况下正转及反转,逐步移动电刷位置,在每一个不同上测量电机在正转及反转时的电枢电压,直到两个电压数值最接近时为止。此时电刷所在的位置即可认为是中性线。

(3)正反转电动机法

无刷直流电机的电气特性测试及性能分析

随着科技的不断进步，无刷直流电机在工业制造、家用电器、航空航天、汽车等领域越来越得到广泛应用。但是，无刷直流电机的电气特性测试和性能分析一直是电机工作者所关注的热点问题。本文旨在详细介绍无刷直流电机的电气特性测试及性能分析的相关知识，以期帮助读者更好地理解无刷直流电机。

一、无刷直流电机的工作原理

无刷直流电机由转子和定子组成，其工作原理与传统的直流电机类似。转子上的磁钢通过电磁感应作用，和在定子电机的铜线产生的磁场相互作用，从而产生旋转力矩和转动力。与传统直流电机不同的是，无刷直流电机采用电子换向技术，舍弃了传统的机械换向器，从而实现了无接触、无焊接、高精度、高可靠性的控制，提高了电机的性能和效率。

二、无刷直流电机的电气特性测试

（一）伏安特性测试

伏安特性测试是指在定电压下，连续改变定电流大小，通过记录电机电压、电流和转速等参数，构建电机的伏安特性曲线。伏安特性测试可以评估电机的输出功率、效率、扭矩等性能，并通过曲线坡度分析，判断电机的负载特性和稳态特性。

（二）转速特性测试

转速特性测试指在不同负载和电压下，电机转速的变化情况。通常采用转子转速计或者编码器实时记录电机转速，通过绘制转速特性曲线，可以评估电机的机械特性，比如最大转速、最大扭矩、最大力等。

（三）效率测试 效率测试是指在不同负载情况下，记录电机的输入和输出功率，通过计算得到电机的效率曲线。通过效率曲线可以评估电机的能量转换效率，准确判断电机的能耗和工作状态，为制定应用场景提供参考。

三、无刷直流电机的性能分析

（一）响应时间

响应时间是指电机电压、电流、扭矩等物理量变化到达稳态的时间。响应时间主要由电机特性、控制器、传感器等参数影响，一般来说，响应时间越短，电机响应能力越强。

（二）动态特性

动态特性是指电机在不同负载下，转速、功率、效率等物理量变化速度和规律。电机的动态特性会受到传感器的影响，所以通过传感器，实时记录电机转速等关键参数，可以对电机的动态特性进行分析和评估，从而提高产品的质量和性能。
