南方测绘CASS7[1].0实用教程

前面的章节已经介绍了CASS7.0作为一个综合性数字化测图软件的特点、功能和基本操作方法，这些内容是从整体上掌握CASS7.0是必不可少的。

而从本章开始我们将以专题应用为主线向您介绍CASS7.0在各项数字化测图与管理工作中的具体工作方法。

CASS7.0系统提供了“内外业一体化成图”、“电子平板成图”和“老图数字化成图”等多种成图作业模式。

本章主要介绍“内外业一体化”的成图作业模式。

本章根据数字化测图的特点介绍用CASS7.0测绘地形图的方法。

与CASS以前版本类似，内容包括测区首级控制、图根控制、测区分幅、碎部测量、人员安排等，最后利用CASS7.0绘制一幅地形图。

本章将用到CASS7.0本身提供的演示数据文件YMSJ.DAT，WMSJ.DAT,DGX.DAT。

通过本章的学习将学会以下内容：1．数字化测图的准备工作（包括测区控制、碎部测量、测区分幅、人员安排等）；2．绘制平面图；3．绘制等高线（绘制地形图）；4．图形编辑（包括常用编辑、图形分幅、图幅整饰等）；5．地形测图的基本技巧。

3.1 准备3.1.1 控制测量和碎部测量原则当在一个测区内进行等级控制测量时，应该尽可能多选制高点（如山顶或楼顶），在规范或甲方允许范围内布设最大边长，以提高等级控制点的控制效率。

完成等级控制测量后，可用辐射法布设图根点,点位及点之密度完全按需要而测设，灵活多变。

如图3-1所示，对整个9幅图2.25平方公里来说，总共布设了49个控制点，除去图幅外的点，平均每幅图最多5个控制点。

图3-1 某数字化测图工程的控制网略图图3-2 利用制高点可能少搬站图3-3 地物较多时可能要经常搬站在进行碎部测量时，对于比较开阔的地方，在一个制高点上可以测完大半幅图，就不要因为距离“太远”（其实也不过几百米）而忙于搬站，如图3-2所示。

对于比较复杂的地方，就不要因为“麻烦”（其实也浪费不了几分钟）而不愿搬站，要充分利用电子手簿的优势和全站仪的精度，测一个支导线点是很容易的，如图3-3所示。

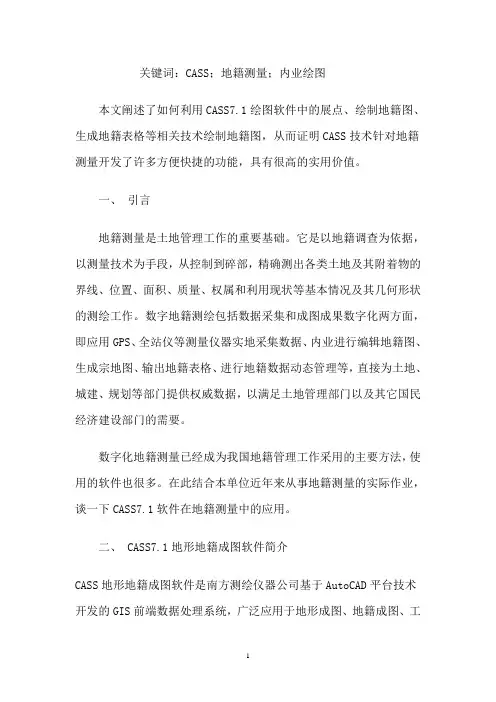

关键词：CASS；地籍测量；内业绘图本文阐述了如何利用CASS7.1绘图软件中的展点、绘制地籍图、生成地籍表格等相关技术绘制地籍图，从而证明CASS技术针对地籍测量开发了许多方便快捷的功能，具有很高的实用价值。

一、引言地籍测量是土地管理工作的重要基础。

它是以地籍调查为依据，以测量技术为手段，从控制到碎部，精确测出各类土地及其附着物的界线、位置、面积、质量、权属和利用现状等基本情况及其几何形状的测绘工作。

数字地籍测绘包括数据采集和成图成果数字化两方面，即应用GPS、全站仪等测量仪器实地采集数据、内业进行编辑地籍图、生成宗地图、输出地籍表格、进行地籍数据动态管理等，直接为土地、城建、规划等部门提供权威数据，以满足土地管理部门以及其它国民经济建设部门的需要。

数字化地籍测量已经成为我国地籍管理工作采用的主要方法，使用的软件也很多。

在此结合本单位近年来从事地籍测量的实际作业，谈一下CASS7.1软件在地籍测量中的应用。

二、 CASS7.1地形地籍成图软件简介CASS地形地籍成图软件是南方测绘仪器公司基于AutoCAD平台技术开发的GIS前端数据处理系统，广泛应用于地形成图、地籍成图、工程测量应用、空间数据建库等领域。

CASS7.1除具有AutoCAD强大的图形编辑功能外，相对于以前各版本，它在绘图功能上也作了进一步升级，特别在“地籍”成图菜单中增强了大部份功能:界址线、界址点、街坊内统一编号、自动累加、方便重排浏览与查询编辑；图形属性联动、地图图形属性合为一体、修改宗地属性方便快捷；自由分割、合并宗地、宗地面积自动重算、自动面积查错、绘制地籍表格等方便实用的功能，使其更加符合地籍测绘的实际需要，便于地籍数据库建设中各种图形的编辑。

三、地籍测绘作业流程地籍测量的内容包括：地籍平面控制测量（在地籍测量区内，依据国家等级控制点选择若干控制点，逐级测算其平面位置的过程），地籍细部测量（在地籍平面控制点的基础上，测定地籍要素及附属地物的位置，并按确定比例尺标绘在图纸上的测绘工作），地籍原图绘制，面积量算与汇总统计，成果的检查与验收。

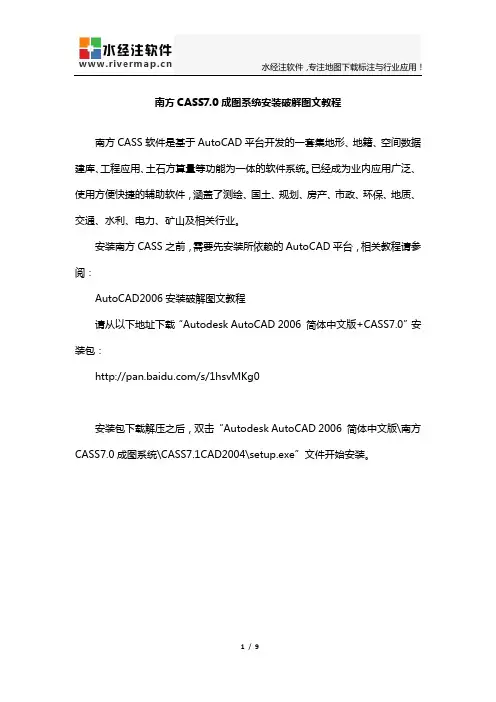

南方CASS7.0成图系统安装破解图文教程南方CASS软件是基于AutoCAD平台开发的一套集地形、地籍、空间数据建库、工程应用、土石方算量等功能为一体的软件系统。

已经成为业内应用广泛、使用方便快捷的辅助软件，涵盖了测绘、国土、规划、房产、市政、环保、地质、交通、水利、电力、矿山及相关行业。

安装南方CASS之前，需要先安装所依赖的AutoCAD平台，相关教程请参阅：AutoCAD2006安装破解图文教程请从以下地址下载“Autodesk AutoCAD 2006 简体中文版+CASS7.0”安装包：/s/1hsvMKg0安装包下载解压之后，双击“Autodesk AutoCAD 2006 简体中文版\南方CASS7.0成图系统\CASS7.1CAD2004\setup.exe”文件开始安装。

正在进行初始化配置安装。

进入安装界面，点击“下一步”继续。

点击“是”接受许可协议。

输入注册信息后，点击“下一步”继续。

选择安装路径，为了确保软件的正确使用，请尽量使用默认路径，不作路径更改。

选择“典型”安装类型，点击“下一步”继续。

根据配置参数进行安装。

点击“完成”，结束安装。

安装完成之后，需要对CASS进行破解。

首先，复制“Autodesk AutoCAD 2006 简体中文版\南方CASS7.0成图系统\CASS7.1解密文件\BIN”目录下所有文件。

然后，将复制的所有文件，替换到“C:\Program Files (x86)\CASS70\BIN”目录中，即完成破解。

为了能使用CASS的正版功能和功能的不能升级完善，请购买支持正版。

CASS安装完成之后，可以用“水经注CAD智能影像加载插件”，将万能地图下载器中下载的谷歌高清卫星影像轻松插入到CAD作为地图的底图，效果如下图所示。

相关文档教程，请参阅：如何下载高程并在CASS中展高程点CASS中基于高程点并生成等高线的方法。

安装步骤：
[安装环境]：Win7/Win8/Win10
1、先在电脑安装CAD2006软件，不然无法安装CASS7.1
2、鼠标右击软件压缩包，选择解压到CASS7.1
3、双击打开setup.exe
4、点击下一步
5、点击是
6、点击下一步
7、点击浏览更改软件安装路径：建议安装到除C盘以外的其它磁盘，可直接把C盘更改为D盘或其它盘，然后点击确定。

再点击下一步。

8、点击下一步
9、点击下一步
10、点击下一步
11、点击完成
12、点击完成
13、打开破解文件夹，然后复制里面的全部文件。

14、打开软件安装路径中的BIN文件夹，D:\Program Files (x86)\CASS70\BIN
15、在空白处鼠标右击选择粘贴，然后选择复制和替换文件即破解完成。

16、安装完成，打开软件如下。
