南方CASS数据处理与编辑

南方cass使用方法南方Cass是一种具有广泛用途的生产数据分析和可视化软件，它主要用于处理商业和金融数据。

通过南方Cass，用户可以进行数据分析、可视化、报告生成等一系列数据处理操作。

本文将介绍南方Cass的使用方法，并重点讨论数据导入、数据分析和可视化的操作步骤。

首先，要使用南方Cass，我们需要先安装软件并进行注册。

安装完成后，我们打开软件，首先看到的是数据导入界面。

在南方Cass中，数据可以从多种渠道导入，比如从Excel文件、数据库、文本文件等。

在数据导入界面，我们可以选择相应的数据源，并进行数据导入操作。

在数据导入完成之后，我们需要进行数据清洗和预处理的操作。

南方Cass提供了丰富的数据处理工具，比如数据筛选、排序、去重、缺失值处理等，以及数据变换、合并、拆分等操作。

通过这些工具，我们可以将导入的原始数据进行清洗和整理，为后续的分析和可视化做好准备。

接下来，我们将进入数据分析的操作。

在南方Cass中，数据分析主要通过建立模型和进行计算来完成。

我们可以选择不同的分析方法，比如描述性统计、回归分析、时间序列分析、聚类分析等，根据具体的业务需求进行选择。

在进行数据分析时，南方Cass提供了丰富的分析函数和算法，而且支持自定义脚本和插件，可以满足不同领域的数据分析要求。

除了数据分析，南方Cass还支持数据可视化的操作。

数据可视化是将分析结果以图形的形式呈现出来，以便更直观地展现数据的特征和规律。

在南方Cass中，我们可以通过简单的拖拽和配置，就能够生成各种饼图、柱状图、折线图、散点图等。

而且，南方Cass还支持交互式可视化，用户可以根据需要对可视化图形进行交互操作，比如通过选择、过滤、联动等方式进行数据探索和展示。

除了以上的基本操作外，南方Cass还有其他一些高级功能，比如报告生成、数据挖掘、预测建模等。

通过这些功能，用户可以进一步挖掘数据的潜在规律和价值，为业务决策和战略规划提供有力支持。

南方CASS测量软件使用方法
一、原始地貌修改
1、cass方格网单位必须为m。

（mm缩小1000倍）
2、输入原始地貌标高数据图层修改为“GCD”图层（即“高程点”）。

有手动及自动输入两种方法。

2.1手动输入：用cass竖向工具栏“ .91”命令逐点输入，“绘图处理”—“打散高程点”款选输入的数据右键确认，命令栏输入“mssx”选“6选取”右键“确认”，移动命令使所有标高数据上移（方格网交点右上方）。

2.2自动输入：用cass打开已有原始地貌标高电子档（方格网单位为m）。

“.91”命令输入任意一个标高，“绘图处理”—“打散高程点”，删除这个标高数据，保留红点，用复制命令使所有方格网交点有红点。

3、使所有红点和数据分离（图层在GCD上），方格网尺寸单位为m。

“工程应用”—“高程点生成”—“无编码高程点”保存“XXXX原始地貌标高”按照命令栏提示输入GCD，两次。

二、工程量计算（大平场）
“工程应用”—“方格网计算”—“选框线“（框线即平基范围，必须为闭合，即最后一点用C闭合）---导入“XXXX原始地貌标高”---“输入平基标高”—“方格网选尺寸”—用F3命令捕捉交点。

三、工程量计算（边坡）
“.91”命令手动输入坡顶坡脚标高（即竣工标高），GCD图层上，打散高程点，数据上移，---工程应用---高程点生成数据文件—无编码高程点---GCD 两遍---等高线—建立DTM—坐标数据文件选取刚才生成的数据文件—不显示三角网----方格网计算—选框线—输入高程点坐标（即原始地貌标高文件）---三角网文件—选择方格网尺寸。

南方CASS测量软件使用方法1.软件安装和启动：-将南方CASS测量软件安装到计算机上，并确保计算机满足软件的最低运行要求。

-双击桌面上的软件图标或在开始菜单中找到软件图标并单击启动软件。

2.数据导入：-在软件主页面选择“数据导入”选项，选择要导入的数据文件或文件夹。

-单击“打开”按钮导入数据文件。

支持的数据格式包括CSV、TXT和NFX等。

-数据导入后，软件会自动对数据进行解析和处理，显示在软件的数据列表中。

-点击“确定”保存修改后的数据。

4.数据处理和分析：-在软件主页面选择“数据处理”选项，选择需要进行的数据处理和分析操作。

-根据需要选择数据平差、坐标转换、高程计算、尺度变换等功能。

-在数据处理界面进行参数设置，并选择要处理的数据列表和文件。

-单击“运行”按钮开始进行数据处理和分析。

5.数据输出和导出：-在数据处理完成后，选择“数据输出”选项，选择需要输出和导出的数据格式。

- 支持的输出格式包括TXT、CSV、Excel等常见格式。

-设置输出文件保存的路径和文件名，并单击“导出”按钮进行导出。

6.报告生成和打印：-在软件主页面选择“报告生成”选项，选择需要生成和打印的报告模板。

-根据需要设置报告的标题、日期、单位等信息。

-点击“生成报告”按钮生成报告，可以选择保存为PDF文件或直接打印。

7.高级功能使用：-南方CASS测量软件还提供了一些高级功能，如无人机航测图像处理、三维模型重建等。

-在软件主页面选择“高级功能”选项，选择需要使用的高级功能。

-根据功能需要进行相应的设置和操作，完成后保存或导出结果。

学习并掌握点、线、圆、弧等基本图形的绘制方法。
文件操作
常用操作
03
CHAPTER
数据处理与编辑
支持多种格式的坐标数据导入，如CSV、Excel、TXT等，方便用户快速将其他软件的数据迁移至cass7.0中。
支持将cass7.0中的数据导出为多种格式，如DXF、DWG、DGN等，满足用户不同的数据共享和交换需求。
02
CHAPTER
界面与操作基础
软件启动与关闭
启动南方测绘cass7.0软件，并掌握关闭软件的方法。
界面布局
熟悉软件界面，包括菜单栏、工具栏、绘图区域、命令行等。
视图控制
掌握缩放、平移、旋转等视图控制方法，以便更好地查看和编辑图形。
界面介绍
了解并掌握文件、编辑、视图、插入等主菜单的功能和使用方法。
使用cass7.0的数据导入功能，将其他格式的数据转换为软件支持的格式后进行导入。
THANKS
感谢您的观看。
支持对数据进行统计和分析，包括求和、平均值、计数等操作，方便用户对数据进行处理和分析。
数据查询
数据统计
数据查询与统计
图层管理
支持对图层进行管理，包括图层的添加、删除、隐藏等操作，方便用户对图层进行管理。
属性编辑
支持对地图元素进行属性编辑，包括修改属性值、添加属性字段等操作，方便用户对地图元素进行编辑和修改。
插件概述
插件是一种扩展南方测绘cass7.0功能的程序模块，通过开发插件可以扩展软件功能，提高工作效率。
插件开发与应用
南方测绘cass7.0提供了丰富的软件接口，可以与其他软件进行集成应用，实现数据共享和功能互补。
软件接口
通过与其他软件的集成应用，可以实现数据交换和共享，提高工作效率和数据利用率。

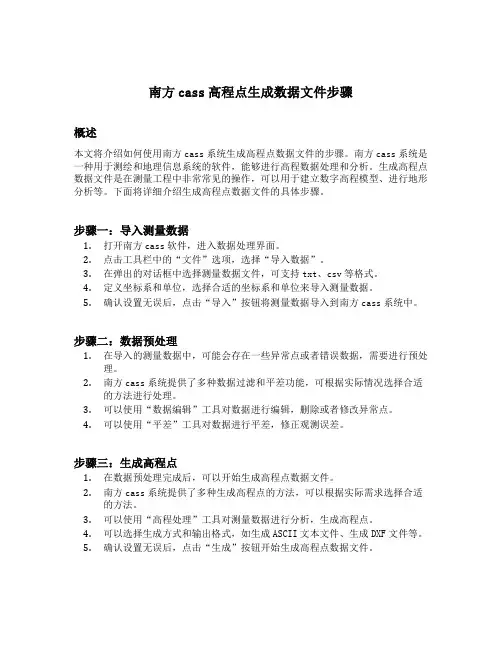

南方cass高程点生成数据文件步骤概述本文将介绍如何使用南方cass系统生成高程点数据文件的步骤。

南方cass系统是一种用于测绘和地理信息系统的软件，能够进行高程数据处理和分析。

生成高程点数据文件是在测量工程中非常常见的操作，可以用于建立数字高程模型、进行地形分析等。

下面将详细介绍生成高程点数据文件的具体步骤。

步骤一：导入测量数据1.打开南方cass软件，进入数据处理界面。

2.点击工具栏中的“文件”选项，选择“导入数据”。

3.在弹出的对话框中选择测量数据文件，可支持txt、csv等格式。

4.定义坐标系和单位，选择合适的坐标系和单位来导入测量数据。

5.确认设置无误后，点击“导入”按钮将测量数据导入到南方cass系统中。

步骤二：数据预处理1.在导入的测量数据中，可能会存在一些异常点或者错误数据，需要进行预处理。

2.南方cass系统提供了多种数据过滤和平差功能，可根据实际情况选择合适的方法进行处理。

3.可以使用“数据编辑”工具对数据进行编辑，删除或者修改异常点。

4.可以使用“平差”工具对数据进行平差，修正观测误差。

步骤三：生成高程点1.在数据预处理完成后，可以开始生成高程点数据文件。

2.南方cass系统提供了多种生成高程点的方法，可以根据实际需求选择合适的方法。

3.可以使用“高程处理”工具对测量数据进行分析，生成高程点。

4.可以选择生成方式和输出格式，如生成ASCII文本文件、生成DXF文件等。

5.确认设置无误后，点击“生成”按钮开始生成高程点数据文件。

步骤四：数据输出1.高程点数据文件生成完成后，可以选择将数据输出到指定位置。

2.南方cass系统提供了多种数据输出方法，可以根据实际需求选择合适的方法。

3.可以直接将数据输出到电脑硬盘，选择合适的目录和文件名进行保存。

4.可以选择输出方式和输出格式，如输出为文本文件、输出为图形文件等。

5.确认设置无误后，点击“输出”按钮将高程点数据文件保存到指定位置。

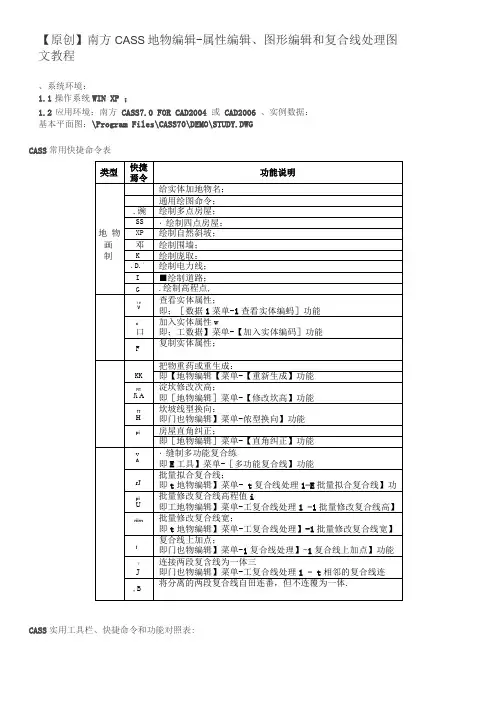

【原创】南方CASS地物编辑-属性编辑、图形编辑和复合线处理图文教程、系统环境：1.1操作系统WIN XP ；1.2应用环境：南方CASS7.0 FOR CAD2004 或CAD2006 、实例数据：基本平面图：\Program Files\CASS70\DEMO\STUDY.DWGCASS常用快捷命令表CASS实用工具栏、快捷命令和功能对照表:序号1 2 345 6 7910 11 1313 14 1516 17 18 快捷 命令VSRRHEK CXZBFF SSVKXPGDI功能为实体编科香W坐标苦雯字9谕结点房屋篇四点宓屋葡高程点箫圈银控粤E三、地物属性编辑3.1 查看实体属性V 命令菜单操作：【数据】-【查看实体编码】功能介绍：显示所查实体的CASS 内部代码以及文字说明。

例如：查看''未加固陡坎〃的CASS 内部代码为204201o操作方法：执行V 命令后，在绘图区内鼠标点击所需查看的实体。

提示：实体属性编码对应地物名称请参照\CASS50\SYSTEM\WORKQEF 文件，它是CASS 中各种地物符号的定 义文件。

具体说明请参阅CASS 帮助文档-参考手册附录A CASS 的内部编码〃，其文件格式如下： CASS 内部编码，符号所在图层，符号类别，第一参数，第二参数，符号说明 例如：204101,DMTZ,6,10411,球力口固斜坡 204102,DMTZ,6,10412,5口固斜坡 204201,DMTZ,0,kan,1042 狄力口 固陡坎 204202,DMTZ,0,kan,10422i0 固陡坎绘图处理以地籍⑴土地利用忆）等高税◎:地物编辑⑥检查入库⑥笠看实体编码 加入实体编同 生成用户编码导线记录 导线平差3.2 加入实体属性S 命令菜单操作：【数据】—【加入实体编码】功能介绍：为所选实体加上CASS 内部代码，系统自动根据内部码自动改变实体图层、线型和颜色。

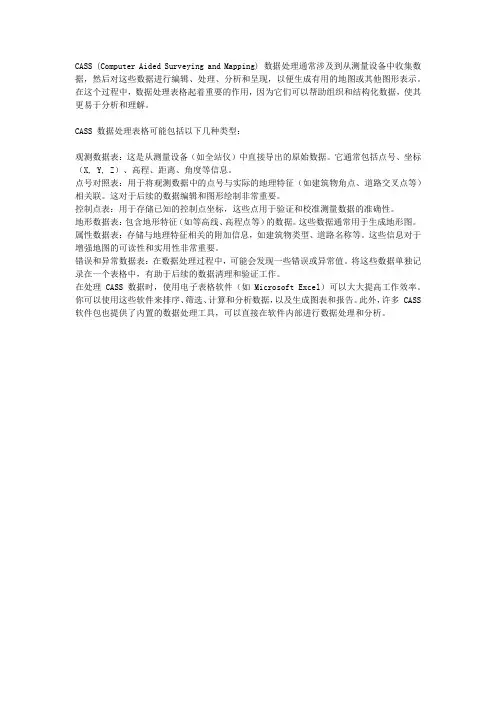

CASS (Computer Aided Surveying and Mapping) 数据处理通常涉及到从测量设备中收集数据，然后对这些数据进行编辑、处理、分析和呈现，以便生成有用的地图或其他图形表示。

在这个过程中，数据处理表格起着重要的作用，因为它们可以帮助组织和结构化数据，使其更易于分析和理解。

CASS 数据处理表格可能包括以下几种类型：
观测数据表：这是从测量设备（如全站仪）中直接导出的原始数据。

它通常包括点号、坐标（X, Y, Z）、高程、距离、角度等信息。

点号对照表：用于将观测数据中的点号与实际的地理特征（如建筑物角点、道路交叉点等）相关联。

这对于后续的数据编辑和图形绘制非常重要。

控制点表：用于存储已知的控制点坐标，这些点用于验证和校准测量数据的准确性。

地形数据表：包含地形特征（如等高线、高程点等）的数据。

这些数据通常用于生成地形图。

属性数据表：存储与地理特征相关的附加信息，如建筑物类型、道路名称等。

这些信息对于增强地图的可读性和实用性非常重要。

错误和异常数据表：在数据处理过程中，可能会发现一些错误或异常值。

将这些数据单独记录在一个表格中，有助于后续的数据清理和验证工作。

在处理 CASS 数据时，使用电子表格软件（如 Microsoft Excel）可以大大提高工作效率。

你可以使用这些软件来排序、筛选、计算和分析数据，以及生成图表和报告。

此外，许多 CASS 软件包也提供了内置的数据处理工具，可以直接在软件内部进行数据处理和分析。

利用PPT课件进行复习和巩固， 提高学习效果
05
南方CASS教程 PPT课件的优点和 不足
PPT课件的优点
直观易懂：通过图文并茂的方式，使内容更加直观易懂 互动性强：可以设置互动环节，增加学习的趣味性 方便复习：可以随时随地进行复习，不受时间和地点的限制 易于更新：可以随时更新课件内容，保持内容的新鲜度和准确性
南方CASS教程PPT 课件
单击此处添加副标题
汇报人：
目录
添加目录项标题
南方CASS教程PPT课件内 容
南方CASSSS教程PPT课件使 用方法
01
添加章节标题
02
南方CASS教程概 述
什么是南方CASS
南方CASS是 南方测绘仪器 有限公司开发 的一款地理信
绘图区等
学习如何进 行地形图绘 制，如绘制 等高线、绘 制断面图等
学习如何进 行地形图编 辑，如修改 地形图、删 除地形图等
学习如何进 行地形图输 出，如打印 地形图、导 出地形图等
学习如何进 行地形图分 析，如计算 地形图面积、 计算地形图
坡度等
南方CASS的数据处理和分析方法
数据分析：包括数据查询、 数据汇总、数据挖掘等
PPT课件的不足之处
内容过多：可能导致观众难以消化和理解 互动性差：无法实时与观众进行互动和交流 技术要求高：需要一定的技术水平才能制作出高质量的PPT课件 更新速度慢：可能无法及时更新最新的技术和知识
如何改进和完善PPT课件
增加互动性：设 计一些互动环节， 如问答、投票等， 提高观众的参与 度
优化内容：对内 容进行梳理，确 保逻辑清晰，重 点突出
美化设计：使用 高质量的图片、 图表和动画，提 高视觉效果

前言关于南方CASS9.0CASS地形地藉成图软件是基于AutoCAD平台技术的GIS前端数据处理系统。

广泛应用于地形成图、地藉成图、工程测量应用、空间数据建库、市政监管等领域，全面面向GIS，彻底打通数字化成图系统与GIS接口，使用骨架线实时编辑、简码用户化、GIS无缝接口等先进技术。

自CASS软件推出以来，已经成长成为用户量最大、升级最快、服务最好的主流成图系统。

计算机辅助设计（CAD）与地理信息系统（GIS）技术飞速的发展。

同时，社会对空间信息的采集、动态更新的速度要求越来越快，特别是对城市建设所需的大比例尺空间数据方便获取方面的要求越来越高，GIS数据的建设成为“数字城市”发展的短板。

与空间信息获取密切相关的测绘行业在近十年来也发生了巨大而深刻的变化，基于GIS对数据新要求，测绘成图软件也正由单纯的“电子地图”功能转向全面的GIS数据处理，从数据采集、数据质量控制到数据无缝进入GIS系统，GIS前端处理软件扮演越来越重要的角色。

CASS9.0版本相对于以前各版本除了平台、基本绘图功能上作了进一步升级之外，根据最新发表的图式、地籍等标准，更新完善了图式符号库和相应的功能；增加了属性面板等大量的超值贴心的工具。

请低版本用户尽快联系购买软件的分公司，将软件升级到9.0CASS将对特定的行业，推出行业版本：勘测定界版、矿山版、工程版、管线版。

关于本手册本手册分为两本：《用户手册》和《参考手册》。

前者主要面向实际操作，解决实际问题；后者主要面向技术细节的查找和用户水平的提高。

对于未接触过计算机的用户，应该先熟悉计算机及Windows的基本操作（本手册未涉及这些方面的内容，请用户自行解决），然后再从《用户手册》开始，结合软件边学边做。

对于具有一定计算机基础但从未接触过CASS的用户，应该仔细地依章节顺序阅读《用户手册》第一篇入门篇和第二篇实战篇的全部内容并在阅读的同时上机操作。

其中第二章用CASS出一张图是简单和基础的，用户应该仔细地琢磨。

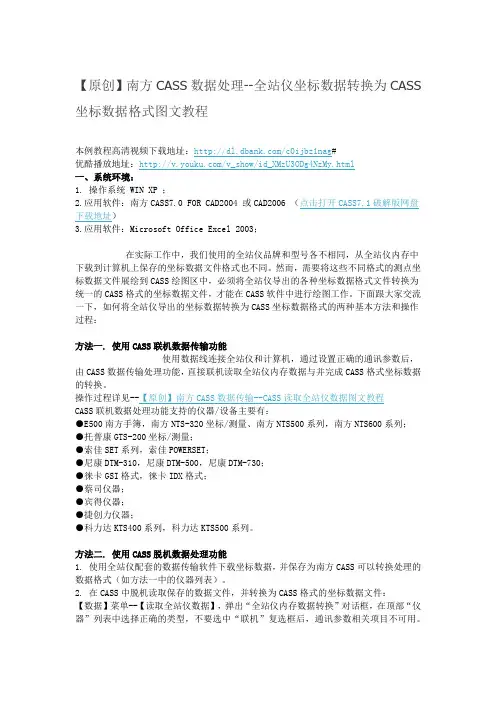

【原创】南方CASS数据处理--全站仪坐标数据转换为CASS 坐标数据格式图文教程本例教程高清视频下载地址：/c0ijbz1nag#优酷播放地址：/v_show/id_XMzU3ODg4NzMy.html一、系统环境：1. 操作系统 WIN XP ；2.应用软件：南方CASS7.0 FOR CAD2004 或CAD2006 （点击打开CASS7.1破解版网盘下载地址）3.应用软件：Microsoft Office Excel 2003；在实际工作中，我们使用的全站仪品牌和型号各不相同，从全站仪内存中下载到计算机上保存的坐标数据文件格式也不同。

然而，需要将这些不同格式的测点坐标数据文件展绘到CASS绘图区中，必须将全站仪导出的各种坐标数据格式文件转换为统一的C ASS格式的坐标数据文件，才能在CASS软件中进行绘图工作。

下面跟大家交流一下，如何将全站仪导出的坐标数据转换为CASS坐标数据格式的两种基本方法和操作过程：方法一. 使用CASS联机数据传输功能使用数据线连接全站仪和计算机，通过设置正确的通讯参数后，由CASS数据传输处理功能，直接联机读取全站仪内存数据与并完成CASS格式坐标数据的转换。

操作过程详见--【原创】南方CASS数据传输--CASS读取全站仪数据图文教程CASS联机数据处理功能支持的仪器/设备主要有：●E500南方手簿，南方NTS-320坐标/测量、南方NTS500系列，南方NTS600系列；●托普康GTS-200坐标/测量；●索佳SET系列，索佳POWERSET；●尼康DTM-310，尼康DTM-500，尼康DTM-730；●徕卡GSI格式，徕卡IDX格式；●蔡司仪器；●宾得仪器；●捷创力仪器；●科力达KTS400系列，科力达KTS500系列。

方法二. 使用CASS脱机数据处理功能1. 使用全站仪配套的数据传输软件下载坐标数据，并保存为南方CASS可以转换处理的数据格式（如方法一中的仪器列表）。

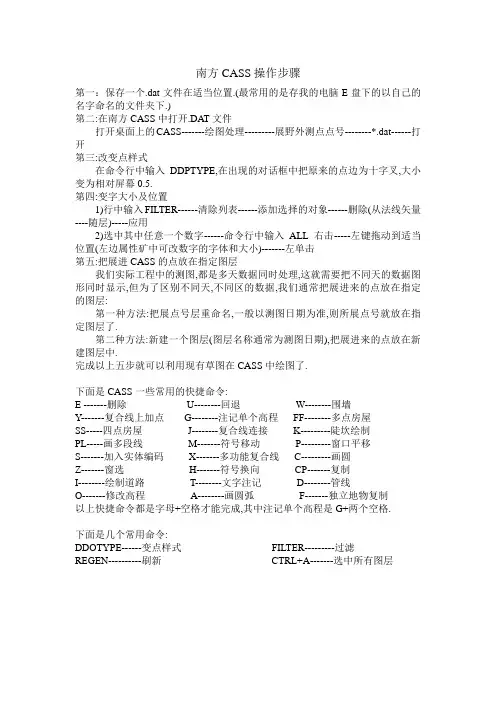

南方CASS操作步骤第一：保存一个.dat文件在适当位置.(最常用的是存我的电脑E盘下的以自己的名字命名的文件夹下.)第二:在南方CASS中打开.DAT文件打开桌面上的CASS-------绘图处理---------展野外测点点号--------*.dat------打开第三:改变点样式在命令行中输入DDPTYPE,在出现的对话框中把原来的点边为十字叉,大小变为相对屏幕0.5.第四:变字大小及位置1)行中输入FILTER------清除列表------添加选择的对象------删除(从法线矢量----随层)-----应用2)选中其中任意一个数字------命令行中输入ALL右击-----左键拖动到适当位置(左边属性矿中可改数字的字体和大小)-------左单击第五:把展进CASS的点放在指定图层我们实际工程中的测图,都是多天数据同时处理,这就需要把不同天的数据图形同时显示,但为了区别不同天,不同区的数据,我们通常把展进来的点放在指定的图层:第一种方法:把展点号层重命名,一般以测图日期为准,则所展点号就放在指定图层了.第二种方法:新建一个图层(图层名称通常为测图日期),把展进来的点放在新建图层中.完成以上五步就可以利用现有草图在CASS中绘图了.下面是CASS一些常用的快捷命令:E -------删除U--------回退W--------围墙Y-------复合线上加点G--------注记单个高程FF--------多点房屋SS-----四点房屋J--------复合线连接K---------陡坎绘制PL-----画多段线M-------符号移动P---------窗口平移S-------加入实体编码X-------多功能复合线C---------画圆Z-------窗选H-------符号换向CP-------复制I--------绘制道路T--------文字注记D--------管线O-------修改高程A--------画圆弧F-------独立地物复制以上快捷命令都是字母+空格才能完成,其中注记单个高程是G+两个空格.下面是几个常用命令:DDOTYPE------变点样式FILTER---------过滤REGEN----------刷新CTRL+A-------选中所有图层。

CASS⼆调版数据处理建库步骤CASS⼆调版数据处理建库步骤只对南⽅CASS⼆调专版软件有效1当你拿到⼀张某地区的整体地形底图时,⾸要的任务是对图形进⾏整理:2⼀:打开⼆调软件,打开⽼图,执⾏检查⼊库---“删除重复实体”命令,对多余实体进⾏初次排查,(根据经验,⽼图很多是以前测量的,⽤的软件多为低版本或盗版,以下同).执⾏处理,删除错误.⼆:对地形部分,纯粹的地形,不影响属性录⼊的图层,如等⾼线,⾼程点层,点号层,管线设施层等,可以分层从⽼图⾥提取出来,分别另存,今后可以统⼀在建库时如有要求则检查⽆误按要求⼊库.另存⽅法:隐藏想提取的层,删除图上所有其他地物,再显⽰该层,另存为“某层单独”.注意底图复制,防⽌错误操作!剔除以上层后的底图其他层再另存为“建库地籍底图”,下⾯操作都以该图操作.(其余层地物保留,进库时按要求定是否进⼊信息系统)3按照建库要求:分好街坊区域⽅法:打开“建库地籍底图,”先按国⼟局划定的界线绘制街坊界线. 要求:界限外围不能超过城镇地籍测量边界,内部可以按⼤道路(国⼟局会指定好)画,⾸尾相连,画好⼀个街坊界后,另外的⼀个界线只要从没画的地⽅开始,捕捉到原来⼀个的分⽔点上,画到结束的地⽅,与别的街坊重叠部分不要画!只要保证有界线连起来围成⼀个街坊就可以,不⽤重叠不⽤封闭.技巧:为防⽌界线交不到,请将多余线段删除,打开交点捕捉,或最近点捕捉,不要捕捉到其他垃圾线上去了.绘制境界时请把其他不相关的层隐藏,图⾯⼲净⽅好绘制.街坊界线重叠处不能重绘. 点击:地类图斑----“⽣成街坊村区域”---“内部点⽣成”,点境界线内部点⼀下,分析孤岛,有时提⽰“分析内部孤岛时出错”不⽤管,系统⾼亮显⽰街坊区域,对的话在命令⾏选“Y”,回车,输⼊街坊编号,街坊名称,完成⽣成街坊区域.如果提⽰“找不到封闭区域”,请仔细检查境界线是否⾸尾相连,严格捕捉到点,主要是交点处可能交错了,⼀般使⽤端点、交点、最近点捕捉可以找到相交点,修改交点位置后再内部点⽣成⾏政区.另外,如⼀个街坊被另⼀个⾯积⼤街坊包围,先请⽣成⼩的,外⾯⼤的随后⽣成4分街坊把⾏政区界线层显⽰,根据封闭界线,使⽤“地物编辑”---“局部存盘”----“多边形内图形存盘”,选择边界,按分好的街坊界线将各街坊分开,另存,主要是为了今后做权属时⽅便分批录⼊5以⼀个街坊为例,介绍属性录⼊⽅法及查错⽅法⼀:检查图上是否有没有⾻架线的地物,如围墙,等,没有⾻架线转换将⽆法进⼊库⾥.交换⽂件也转不了.需要重画!有的地物与新标准不同, 如双⼈桥,⾃然斜坡等,即使有⾻架线,也进不了,也需要重画,⼀般不多.仔细对照查看.⼆:检查重画后,转换⽣成*.CAS交换⽂件,再读⼊交换⽂件,通过交换⽂件可以过滤很多错误,盗版⽤户仔细看! “数据”----“⽣成交换⽂件”, “读⼊交换⽂件”命令如果转换后东西没有了,说明该地物与新图例对应不了,或者没⾻架线,如果是上述情况,请修改或重画后再转*.CAS⽂件. 关键地形地物请务必仔细检查,(如果是植被层,没有地类边界的填充符号是不会有的.如果想利⽤这些植被层地物绘制⼟地利⽤图斑,建议转*.CAS时把该层再提取出来,待其他层转出读⼊*.CAS交换⽂件完成后,加上植被层.在后⾯的钩画⼟地利⽤图斑完成后就变成图斑录⼊库⾥,填充符号没有也就⽆所谓了。

南方cass使用方法：前言：坐标系蓝图上X、Y对应全站仪的北向N、东向E蓝图上X、Y对应数学平面坐标系的Y、X数学坐标系Y、X对应全站仪的北向N、东向E一、数据处理：1.excel表格第一列为序号，第二列空白，第三列X横坐标（全站仪中的E坐标），第四列Y纵坐标（全站仪中的N坐标），这里X、Y 轴方向与数学上的一致，第五列为高程。

另存为CSV格式文件，对话框选“确定、是”。

2.通过文件夹选项，将文件的类型扩展名显示出来。

3.把CSV格式文件通过重命名，把格式改为dat格式。

4.用记事本方式打开dat文件，通过替换把空格替换掉。

即查找内容为一个空格，替换为不用管，点全部替换，就完成了。

保存、关闭。

5.到此dat文件就是将来的数据文件。

6.打开CASS软件，绘图处理→展野外测点点号→打开dat格式数据文件。

7.等高线→建立DTM→由数据文件生成，显示建三角网结果，点省略号→打开dat文件→确定。

8.等高线→绘制等高线→确定合理的等高距→确定9.用多段线画一条经过图的直线，该直线就是将来的断面线。

二、画多个等间距断面图：1.工程应用→生成里程文件→由纵断面线生成→新建→选择上一步画好的断面线→横断面左右边长度、间距→确定2.工程应用→生成里程文件→由纵断面线生成→生成→选择9上画好的断面线→高程点数据文件名选择dat文件，生成的里程文件名选择自己新起名字，里程文件对应的数据文件名也新命名，断面线插值间距表示生成的各个断面图上，每隔多远测一次高程→确定3.工程应用→绘断面图→根据里程文件→打开上一步生成的hdm格式的里程文件→断面图位置（点三点按钮），在图上点一个点（这是将来断面图显示的位置）→可以调大最下面的行、列间距→确定，就生成了断面图。

三、绘单一断面图：1.用多段线画断面线2.工程应用→绘断面图→根据已知坐标→选择断面线→选择dat数据文件→（可以修改取样点间距）确定→右上角选好断面图位置→确定，完成。

绘图窗口是用户进行绘图和编辑的主要 工作区域。
菜单栏提供了文件、编辑、视图、工具 、窗口和帮助等菜单项，用于管理文件 、编辑图形、设置视图和调用工具等。
工具栏包含了常用命令的快捷方式，方 便用户快速执行命令。
03 数据输入与编辑
数据输入方法
01
02
03
04
数字化仪输入
通过数字化仪将纸质地图上的 地物、地貌等要素转化为数字
行业应用拓展
南方CASS软件将在更多行业领域得到应用拓展，如城市 规划、环境保护、交通运输等，为行业发展提供有力支持 。
对学习者的建议与期望
持续学习与实践
鼓励学习者持续学习与实践，不 断积累经验和技能，提高自身专 业素养。
关注行业动态
建议学习者关注相关行业动态和 技术发展趋势，不断拓展视野和 知识面。
信息输入计算机。
扫描仪输入
利用扫描仪将纸质地图扫描成 栅格图像，再通过图像处理软
件将其转化为矢量数据。
键盘输入
通过键盘直接输入坐标、属性 等数据信息。
其他数据源导入
如导入已有的数据库、电子表 格等数据。
数据编不同类别的地物、地貌等要 素分别放置在不同的图层中，便于编辑和管理 。
通过本教材的学习，读者可以了解南方CASS在 土地、规划、房产、市政等领域的应用案例， 拓展视野，增强实践能力。
本教材的编写遵循系统性、实用性、可操作性 的原则，注重理论与实践的结合，适合作为测 绘专业及相关专业的教材或参考书。
教材内容与结构
本教材共分为十章，包括绪论、基本操作、数据处理、图形编辑 、地籍测绘、房产测绘、规划测绘、市政测绘、成果输出和附录 等内容。
《南方CASS使用教 程》教材
目录
• 绪论 • 基础知识 • 数据输入与编辑 • 数据分析与处理 • 成果输出与共享 • 案例分析与实战演练 • 总结与展望

南方CASS数据导入过程1．南方CASS数据处理：⑴.图形处理：将曲线部分改成折线*检查房屋是否有跨越现象，房屋必须闭合，而且无任何线条跨越文件→清理图形→以上全部→↙→N数据→过滤无属性实体→临时文件名→↙⑵.生成南方地籍数据：首先，做一闭合多段线将街坊完全包围。

地籍→权属生成→由界址线生成→界址点线文件*.qs→区域边界→点击多段线⑶.导出地形数据：另存文件，将ZDH、JZD、JZP层全部删除。

图形转换→南方转瑞得→明码格式*.tx?将“0，（七个空格）702”替换为“0，（七个空格）703”2．MapGIS数据处理：⑴.生成区文件：地籍外业处理→读入南方地籍数据。

另存文件*.wp⑵.检查界址点线：主菜单→属性库管理→打开*.wp。

检查有无空宗地号，确定空宗地的相应位置，在CASS中进行修改。

直到无空宗地号为止。

⑶.生成地形数据：主菜单→图形处理→数字测图→新建→确定→取消文件→文件转换→瑞得→选文件类型*.txp→点击MapGIS图形文件。

转换为*.suv文件。

⑷. *处理地形数据：a.将应处理的折线改为圆弧或曲线。

b.检索地物“房屋2110”，将无属性的砖房统改为房屋（砖1）。

检查房屋的闭合性，不闭合的查明原因，进行修改或删除。

c.混房属性，应为“混*”。

查看属性中的结构和层次是否和原注记一致，再删除原注记。

d.检索地物“加固陡坎8521”、“未加固陡坎8520”、“加固斜坡8511”、“未加固斜坡8510”，全部统改为无属性地物。

厕所编码应为3790，结构应为厕。

e.台阶(2320)、室外楼梯(2330)和建筑物下通道(2317)均需要重新连接进行方向调整，再将原来的删掉。

阳台的属性改为2314、檐廊为2313。

建筑平台用居民地实线1101。

f.检查围墙和栅栏是否反向。

g.检查独立地物符号和范围线是否正确，并进行相应修改。

h.检查地类界表示是否正确，符号是否填充。

i.与原图对照，是否丢失地物。

1、首先打开南方cass
打开界面如下
2、导入已测dat格式数据
点工具栏中“绘图处理”，出现以下界面
“展野外测点代码”：图上点以点和测量时输入代码一致，如“路”、“林”等；“展野外测点点号”：图上显示点和测点点号；
“展野外测点点位”：图上只显示点；
一般我们为画图连接方便，展代码，确认后选中已导出的dat格式数据文件，如下
一般此数据文件要选两次方可，打开后出现已测点的情况
3、利用cass工具栏连接点代码绘图
4、图面地物及道路标记
同时还可以对地标进行标注和填充说明，工具栏中有各种各样的分类的地物建筑图例，随手可用。

然后可以在绘图处理里面切换点号，点位和代码，为生等高线方便，切点位
5、等高线绘制
然后展高程点，在等高线里选“建立DTM”，直接选取图面高程点，选上后确定，生成三角网
在“等高线”里选“绘制等高线”，按需求输入具体等高距等，确定，即生成等高线
然后在等高线里“删三角网”
6、等高线标记
在标记之前，在要标记的等高线范围内由低到高画直线，画完后在“等高线”里，选择“沿直线高程标记”，复选框选择直线，即可标记
可按照自己的需求修改高程字体大小，颜色，样式等
同时，在描图的时候，为以后计算方便，可以按照每块地一个完整的闭合的图来勾，最后计算面积方便
7、还可以画管网纵断面
“工程应用”——“绘断面图”——后面自己尝试着看看
还有很多功能，自己开发吧。

【原创】南方CASS地物编辑--符号填充与缩放、图形删剪与地物打散教程本例教程高清视频下载地址：/c0ijbz1nag优酷播放地址：/v_show/id_XNDI2OTE2OTA4.html一、系统环境：1.1 操作系统 WIN XP ；1.2 应用环境：南方CASS7.0 FOR CAD2004 或CAD2006 （破解版下载：/c0o6iyx6o2）二、实例数据：基本平面图：\Program Files\CASS70\DEMO\STUDY.DWG三、符号填充与缩放由于CASS中将大比例尺地形图转换为小比例尺地形图功能（即【绘图处理】菜单-【改变当前图形比例尺】功能）不够完善，仍需对转换比例后地形图中的部分植被土质等特殊符号、文字注记的间距和大小进行人工编辑调整，使得小比例尺地形图的符号和文字符合图式规范要求。

因此，CASS提供了符号填充和缩放功能，以便于对改变图形比例尺后的符号和文字进行编辑。

在CASS中，符号填充功能主要有：植被填充、土质填充、小比例尺房屋填充、图案填充（实心、左/右斜线、横/竖线、正/斜方格的填充）、符号等分内插。

符号缩放功能主要实现文字、符号和圆圈的批量缩放。

3.1 植被填充与土质填充菜单操作：【地物编辑】--【植被填充】或【土质填充】，选择子菜单下所需的某一个植被或土质后（如下图子菜单），根据命令行提示操作，完成植被或土质符号的填充。

可供选择的填充选项如下：(1)区域填充；实现对封闭多边形区域内的符号填充（选取的复合线必须封闭才能完成填充）。

(2)线上分布；实现对细带状区域的符号填充（如长条性的绿化带）。

提示1.植被或土质符号填充的间距须预先在【文件】菜单--【CASS参数配置】的“地物绘制”选项卡内的“填充符号间距（mm）”中进行设置。

根据规范要求，植被或土质符号的图上最小间距为10mm，也可根据植被的实际密度适当放大，通常“填充符号间距（）”项输入20mm。

提示2.使用“线上分布”选项填充植被或土质符号时，填充符号的方向与所选择的线段正交。
