文案大全 发那科机器人备份和恢复的操作指导书
制作人：穆绪刚
一、备份和加载的关系见图1
二、常用文件备份内容：
程序文件(*.TP)
默认的逻辑文件(*.DF)
系统文件(*.SV)：用来保存系统设置
I/O配置文件(*.I/O)：用来保存I/O配置
数据文件(*.VR)：用来保存诸如寄存器数据
三、指导书目录：
1、 文件备份
2、 文件恢复
3、 镜像备份
4、 镜像恢复 图1 实用标准
文案大全 四、操作步骤示意图
1、 文件备份
1.1、 把U盘插到示教器上的USB口上。
1.2、 按MENU键,显示菜单. 实用标准
文案大全 1.3、 选择文件 实用标准
文案大全 实用标准
文案大全
1.4、 按ENTER
1.5、 选择 工具 实用标准
文案大全
1.6、 选择 切换设备，按enter，进入如下界面
1.7、 选择TP上的USB（UT1：） 实用标准
文案大全
1.8、 按ENTER进入如下界面，
1.9、 然后按 工具 实用标准
文案大全
1.10、选择创建目录
1.11、按ENTER，进入如下画面 实用标准
文案大全
1.12、创建备份的文件夹名称，或者直接进入U盘本来就有的文件夹
下图是新建了一个“20170331”的文件夹
1.13、输入完成后，按enter 实用标准
文案大全
1.14、按备份，进入如下
1.15、选择以上所有，按ENTER 实用标准
文案大全
1.16、屏幕会出现2次类似“删除….？”的字样，按是 即可。 实用标准
文案大全
1.17、屏幕会显示“正在备份….”的字样，
1.18、备份完成后，会显示下面 实用标准
文案大全
1.19、备份就完成了。
实用标准
文案大全
2. 加载部分文件或者全部恢复
2.1、 设备关机
2.2、 把U盘插到示教器上的USB口上。
2.3、 同时一直按住PREV前一页+NEXT下一页，不要松开
FANUCPLC⽂件备份⽅法FANUC PLC⽂件备份⽅法准备⼯作准备⼯具：CF卡1张
将CF卡插在系统的CF卡槽上,如下图：
系统操作步骤如下：1、关闭系统电源；2、按下“6”和“7”按键后，开启系统电源；
3、系统会进⼊系统引导界⾯，如下图：
4、按[DOWN]键，将光标移动⾄“6.SYSTEM DATA SAVE“上后，按”SELECT“按键，系统会进⼊以下画⾯：5、将光标移动⾄第七项“7 PMC1“上后按”SELECT“按键，会出现以下提⽰：
6、按“YES“按键，会出现以下提⽰：
7、等待存储完毕后，系统会出现以下提⽰，备份的PLC⽂件存在CF卡上，名称为：PMC1.000。
8、PLC程序备份结束，关闭系统电源；

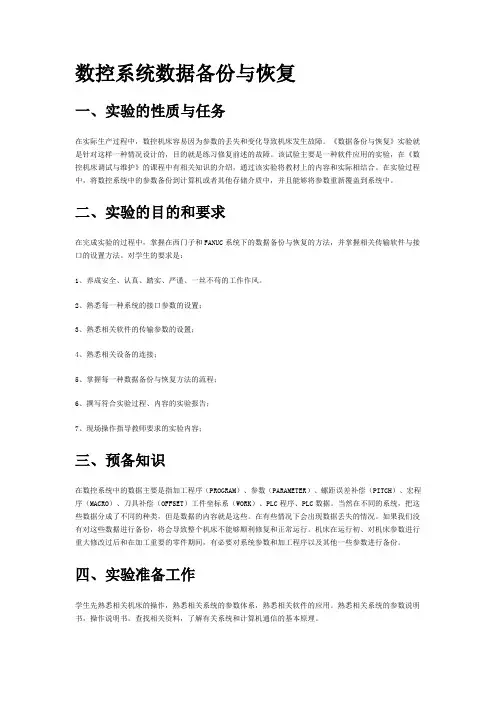

数控系统数据备份与恢复
一、实验的性质与任务
在实际生产过程中，数控机床容易因为参数的丢失和变化导致机床发生故障。《数据备份与恢复》实验就是针对这样一种情况设计的，目的就是练习修复前述的故障。该试验主要是一种软件应用的实验，在《数控机床调试与维护》的课程中有相关知识的介绍，通过该实验将教材上的内容和实际相结合。在实验过程中，将数控系统中的参数备份到计算机或者其他存储介质中，并且能够将参数重新覆盖到系统中。
二、实验的目的和要求
在完成实验的过程中，掌握在西门子和FANUC系统下的数据备份与恢复的方法，并掌握相关传输软件与接口的设置方法。对学生的要求是：
1、养成安全、认真、踏实、严谨、一丝不苟的工作作风。
2、熟悉每一种系统的接口参数的设置；
3、熟悉相关软件的传输参数的设置；
4、熟悉相关设备的连接；
5、掌握每一种数据备份与恢复方法的流程；
6、撰写符合实验过程、内容的实验报告；
7、现场操作指导教师要求的实验内容；
三、预备知识
在数控系统中的数据主要是指加工程序（PROGRAM）、参数（PARAMETER）、螺距误差补偿（PITCH）、宏程序（MACRO）、刀具补偿（OFFSET）工件坐标系（WORK）、PLC程序、PLC数据。当然在不同的系统，把这些数据分成了不同的种类，但是数据的内容就是这些。在有些情况下会出现数据丢失的情况。如果我们没有对这些数据进行备份，将会导致整个机床不能够顺利修复和正常运行。机床在运行初、对机床参数进行重大修改过后和在加工重要的零件期间，有必要对系统参数和加工程序以及其他一些参数进行备份。
四、实验准备工作
学生先熟悉相关机床的操作，熟悉相关系统的参数体系，熟悉相关软件的应用。熟悉相关系统的参数说明书，操作说明书。查找相关资料，了解有关系统和计算机通信的基本原理。 （基于方便实验的理由，该实验安排在FANUC系统上进行）
五、实验内容与学时安排
总的实验时间为一周，计学时为30个学时。试验平台为数控实训基地的北京机电院的VMC750三轴数控铣削加工中心。本项实验为数控系统的维护的实践性实验，该实验对操作的程序有严格的要求，要求在做该实验时遵照系统厂商制定的流程执行。因此，在每一个学生动手实验以前必须详细阅读本实验指导书，并且查阅相关系统的技术手册。本次实验所依据的平台为FANUC 0i 系统，因此本实验指导书详细的列出了FANUC 0i数据备份与恢复的详细步骤。
.
发那科机器人备份和恢复的操作指导书
制作人：穆绪刚
一、备份和加载的关系见图1
二、常用文件备份内容：
程序文件(*.TP)
默认的逻辑文件(*.DF)
系统文件(*.SV)：用来保存系统设置
I/O配置文件(*.I/O)：用来保存I/O配置
数据文件(*.VR)：用来保存诸如寄存器数据
三、指导书目录：
1、 文件备份
2、 文件恢复
3、 镜像备份
4、 镜像恢复 图1 .
四、操作步骤示意图
1、 文件备份
1.1、 把U盘插到示教器上的USB口上。
1.2、 按MENU键,显示菜单. .
1.3、 选择 文件 .
.
1.4、 按ENTER
1.5、 选择 工具 .
1.6、 选择 切换设备，按enter，进入如下界面
1.7、 选择TP上的USB（UT1：） .
1.8、 按ENTER进入如下界面，
1.9、 然后按 工具 .
1.10、选择创建目录
1.11、按ENTER，进入如下画面 .
1.12、创建备份的文件夹名称，或者直接进入U盘本来就有的文件夹
下图是新建了一个“20170331”的文件夹
1.13、输入完成后，按enter .
1.14、按备份，进入如下
1.15、选择以上所有，按ENTER .
1.16、屏幕会出现2次类似“删除….？”的字样，按 是 即可。 .
1.17、屏幕会显示“正在备份….”的字样，
1.18、备份完成后，会显示下面 .
1.19、 备份就完成了。
.
2. 加载部分文件或者全部恢复
2.1、 设备关机
2.2、 把U盘插到示教器上的USB口上。
2.3、 同时一直按住PREV前一页+NEXT下一页，不要松开
2.4、 设备开机（不能松开手指） .
2.5、 直到出现 CONFIGURATION MENU 菜单，松开手指
2.6、 系统会停止在如下画面 .
2.7、 输入3选择 CONTROLLED START，按ENTER.
