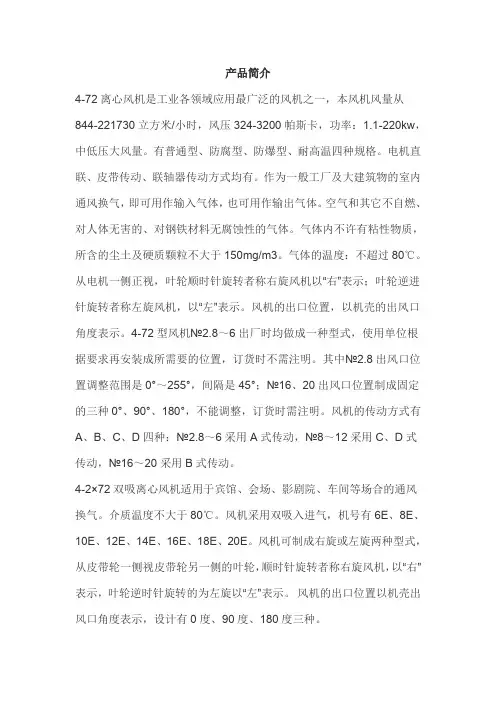

产品简介
4-72离心风机是工业各领域应用最广泛的风机之一，本风机风量从844-221730立方米/小时，风压324-3200帕斯卡，功率：1.1-220kw，中低压大风量。有普通型、防腐型、防爆型、耐高温四种规格。电机直联、皮带传动、联轴器传动方式均有。作为一般工厂及大建筑物的室内通风换气，即可用作输入气体，也可用作输出气体。空气和其它不自燃、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许有粘性物质，所含的尘土及硬质颗粒不大于150mg/m3。气体的温度：不超过80℃。
从电机一侧正视，叶轮顺时针旋转者称右旋风机以“右”表示；叶轮逆进针旋转者称左旋风机，以“左”表示。风机的出口位置，以机壳的出风口角度表示。4-72型风机№2.8～6出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。其中№2.8出风口位置调整范围是0°～255°，间隔是45°；№16、20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。风机的传动方式有A、B、C、D四种：№2.8～6采用A式传动，№8～12采用C、D式传动，№16～20采用B式传动。
4-2×72双吸离心风机适用于宾馆、会场、影剧院、车间等场合的通风换气。介质温度不大于80℃。风机采用双吸入进气，机号有6E、8E、10E、12E、14E、16E、18E、20E。风机可制成右旋或左旋两种型式，从皮带轮一侧视皮带轮另一侧的叶轮，顺时针旋转者称右旋风机，以“右”表示，叶轮逆时针旋转的为左旋以“左”表示。 风机的出口位置以机壳出风口角度表示，设计有0度、90度、180度三种。 4-72离心风机如何安装
1、安装前应对风机各部件进行全面检查，如机件是否完整，叶轮与机壳的旋向是否相符，各部联接是否紧密，叶轮、主轴、轴承等主要机件有无损伤，传动组是否灵活，机壳内是否有异物。
2、安装时，风机底座与地基应接触良好，不得强行连接，出风口应通过软接头风道连接，也可直接与风管连接，但不得将管道重量加在风机上。 风机也可采用减振机座，此时出风口必须采用软接头。

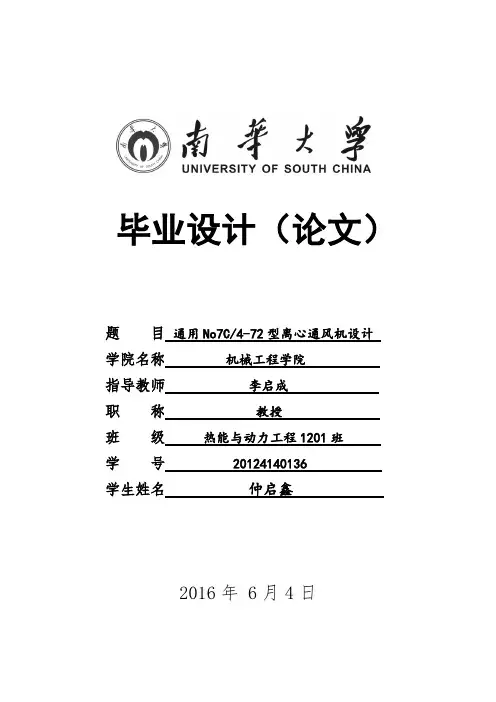

毕业设计（论文）
题 目 通用No7C/4-72型离心通风机设计
学院名称 机械工程学院
指导教师 李启成
职
称 教授
班 级 热能与动力工程1201班
学 号 20124140136
学生姓名 仲启鑫
2016年 6月4日
南华大学机械工程学院毕业设计（论文）
i
通用No7C/4-72型离心通风机设计
摘 要: 4-72型离心通风机具有通风效果好、适用性强、噪音低、维护方便等优点。本次设计根据通风机设计的理论基础，对离心通风机的主要参数进行研究和分析，设计一台用于工厂及大型建筑物室内通风换气的4-72型离心通风机。本文完成了4-72型离心通风机的叶轮、轴盘、轴、带轮、蜗壳等重要零部件的设计，重点是离心通风机叶轮的设计计算和轴的设计计算。并进行叶轮、轴、键的强度校核和轴承寿命的校核等。本设计严格执行最新国家标准及行业标准，参照在现有应用的离心通风机的基础上，完成通用No7C/4-72型离心通风机的设计。离心通风机广泛应用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却。
关键词：离心通风机；叶轮；蜗壳；强度校核
南华大学机械工程学院毕业设计（论文）
ii
Universal No7C/4-72 Type Centrifugal Fan
Abstract:
4-72 type centrifugal fan ventilation effect is good, strong applicability, low
noise, easy maintenance, etc. This design based on the extension design basis, on the

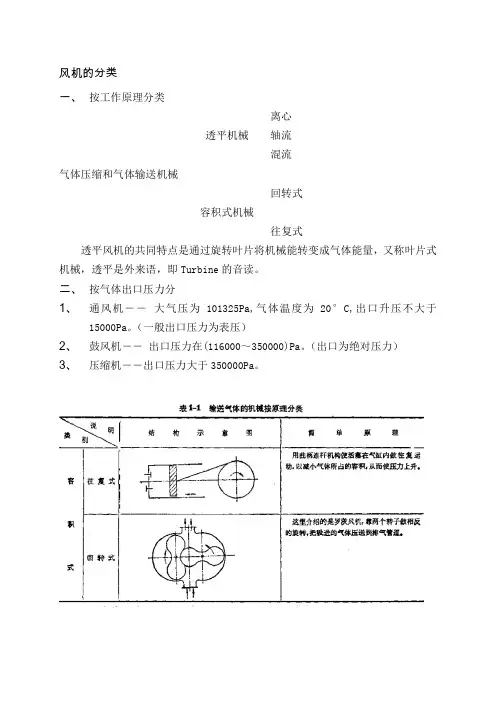

风机的分类
一、 按工作原理分类
离心
透平机械 轴流
混流
气体压缩和气体输送机械
回转式
容积式机械
往复式
透平风机的共同特点是通过旋转叶片将机械能转变成气体能量，又称叶片式机械，透平是外来语，即Turbine的音读。
二、 按气体出口压力分
1、 通风机―― 大气压为101325Pa,气体温度为20°C,出口升压不大于15000Pa。（一般出口压力为表压）
2、 鼓风机―― 出口压力在(116000～350000)Pa。（出口为绝对压力）
3、 压缩机――出口压力大于350000Pa。
高压离心通风机：升压为2940-15000Pa;
中压离心通风机：升压为980-2940Pa;
低压离心通风机：升压在980Pa以下;
高压轴流通风机：升压为490-4900Pa;
低压轴流通风机：升压在490Pa以下;
三.按用途分类：
(1)一般用途离心通风机－用于建筑物的通风换气以及工业炉的送风，如4-72、4-79、6-23、6-30、9-19、9-26等均属此类。
(2)排尘离心通风机－用于排送含有灰尘的空气，如砂轮磨粒、锯屑、刨花以及气力输送等，如C6-48、C4-73系列均属此类。
(3)煤粉离心通风机－用于热电厂输送煤粉，如M7-29、M9-26等系列均属此类。
(4)锅炉离心引风机－用于热电站和其他蒸汽锅炉送风及排烟，送风的称通风机，排烟的称引风机，如G4-73、Y4-73、Y5-47、Y5-48、GG2-10、GY2-10等系列均属此类。

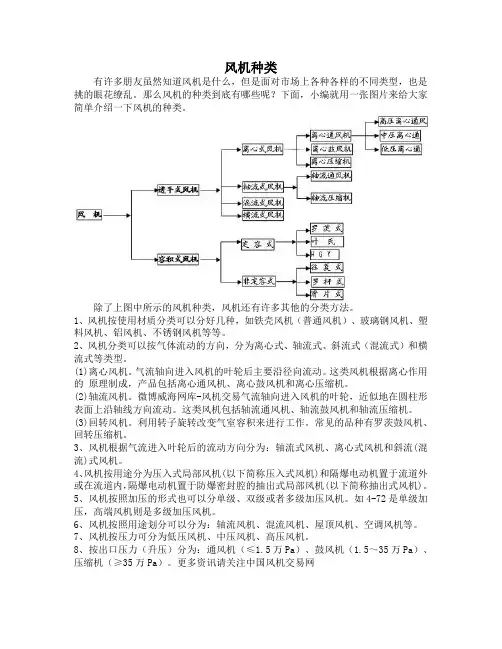

风机种类
有许多朋友虽然知道风机是什么，但是面对市场上各种各样的不同类型，也是挑的眼花缭乱。那么风机的种类到底有哪些呢？下面，小编就用一张图片来给大家简单介绍一下风机的种类。
除了上图中所示的风机种类，风机还有许多其他的分类方法。
1、风机按使用材质分类可以分好几种，如铁壳风机（普通风机）、玻璃钢风机、塑料风机、铝风机、不锈钢风机等等。
2、风机分类可以按气体流动的方向，分为离心式、轴流式、斜流式（混流式）和横流式等类型。
(1)离心风机。气流轴向进入风机的叶轮后主要沿径向流动。这类风机根据离心作用的 原理制成，产品包括离心通风机、离心鼓风机和离心压缩机。
(2)轴流风机。微博威海网库-风机交易气流轴向进入风机的叶轮，近似地在圆柱形表面上沿轴线方向流动。这类风机包括轴流通风机、轴流鼓风机和轴流压缩机。
(3)回转风机。利用转子旋转改变气室容积来进行工作。常见的品种有罗茨鼓风机、回转压缩机。
3、风机根据气流进入叶轮后的流动方向分为：轴流式风机、离心式风机和斜流(混流)式风机。
4、风机按用途分为压入式局部风机(以下简称压入式风机)和隔爆电动机置于流道外或在流道内，隔爆电动机置于防爆密封腔的抽出式局部风机(以下简称抽出式风机)。
5、风机按照加压的形式也可以分单级、双级或者多级加压风机。如4-72是单级加压，高端风机则是多级加压风机。
6、风机按照用途划分可以分为：轴流风机、混流风机、屋顶风机、空调风机等。
7、风机按压力可分为低压风机、中压风机、高压风机。
8、按出口压力（升压）分为：通风机（≤1.5万Pa）、鼓风机（1.5～35万Pa）、压缩机（≥35万Pa）。更多资讯请关注中国风机交易网
