离心风机的使用说明

离心风机的使用说明离心风机是一种常见的工业设备，用于进行空气或气体的输送和循环。

它的结构简单，具有高效的风量和压力特性，广泛应用于空调系统、锅炉通风、工业制冷、冶金、矿山、化工等行业。

下面是离心风机的基本使用说明。

1.基本结构和工作原理：离心风机由驱动装置、风机壳体、叶轮、进出风口、支撑架等组成。

其工作原理是通过电机带动叶轮旋转，产生离心力使空气加速，然后将加速的空气送入风机壳体，并从出风口排出。

2.安装和维护：（1）安装前需检查设备是否完好，确保各零部件处于良好状态。

（2）选择合适的安装位置，确保风机通风良好，避免与其他设备或物体相互干扰。

（3）安装前需要对电机和零部件进行定位和固定，以确保设备运转时的平稳性。

（4）定期检查和维护设备，包括清洁叶轮和风机壳体、检查驱动装置是否正常运作、检查轴承的润滑情况等。

3.使用注意事项：（1）检查电源电压是否符合设备要求，并确保接线正确无误。

（2）在启动风机之前，检查驱动装置和零部件是否运转正常。

（3）当风机工作时，应注意安全，避免将手、头发或其他物体靠近风机进出口，以免发生意外。

（4）在停机后，应等待风机完全停止后再进行维护和检查操作。

（5）使用过程中如发现噪音异常或振动过大等异常情况，应立即停机检查。

4.性能参数和使用场景：离心风机可广泛应用于各个领域（1）空调系统：用于送风和排风，保持空气流通和温度适宜。

（2）工业通风：用于工业车间、化工厂等场所的通风与废气排放。

（3）锅炉通风：用于锅炉燃烧时的燃气输送、废气排放等。

（4）工业制冷：用于冷风供给、冷却设备、冶金、矿山等领域。

（5）化工设备：用于气体输送、气体分离、气体循环等。

总的来说，离心风机是一种重要的工业设备，通过合理的安装和维护，可以确保其正常运行和高效工作。

同时，也需要注意安全使用，避免发生意外。

在选择离心风机时，需要根据具体的需求、场景和性能参数来确定最适合的设备。

A、D式离心风机使用说明书

A、D式传动方式离心风机使用说明书目录一、概述……………………………………………………….二、产品主要结构简介……………………………………….三、电控柜简介……………………………………………….四、机组的安装……………………………………………….五、润滑油系统的冲洗及加注润滑油……………………….六、操作与使用……………………………………………….七、风机的维护……………………………………………….序言为使用户能正确使用和维护产品，提高风机的运行效率，延长使用寿命，以及防止意外事故发生，请用户在安装使用风机前，务必对该使用说明书所叙述的内容进行仔细阅读，并加以理解，以免发生差错。

本使用说明书请用户妥善保存，以便随时查阅。

一、概述本说明书主要适用于A、D型传动结构的单吸入（或双吸入）离心式风机，关于A、D型传动的具体意义，详见如下：1、风机型号的后缀风机型号的后缀（风机的型号的末尾英文字母）代表风机的不同传动方式，常见的如下：A式传动—风机叶轮与电机直联。

无轴承风机。

C式传动—风机的两个轴承位于风机的同一侧，风机与电机之间用皮带轮方式联接。

D式传动—风机的两个轴承位于风机的同一侧，风机与电机之间用联轴器联接。

F式传动—风机的两个轴承分别位于风机的两侧，风机与电机之间用联轴器联2、风机的型号的前缀根据风机的使用环境不同，风机的用途不同，对风机的型号的前缀（风机的型号的第一个字母）不同。

常见的如下：G—鼓风机Y—引风机R—热风机W—高温风机M—煤粉风机F—防腐风机MC—煤磨除尘风机SL—循环耐磨风机等等。

二、产品主要结构简介风机机组除风机本体外，根据用户需要，可配备各种外配套，主要有液力耦合器（或液体电阻调速器）、电机（或变频电机）、慢转装置、差动导叶调节装置（也称调节门）风机进、出口膨胀节、润滑油站、电动执行器、消声器、电控柜（或机旁仪表柜）、高压（或低压柜）…等。

对外配置的配置，不同的用户有不同的要求，具体的供货范围根据合同。

4-79 系列离心通风机

循特上海循特流体机械有限公司
4-79 系列风机使用说明书
机号 № 6A
6A
7C
7C
7C
转速 (r/min) 1450
960
1800
1600
1250
全压 (Pa)
1196 1177 1157 1118 1069 1040 892 706 530 520 510 490 471 451 402
314 2501 2461 2422 2334 2236 2177 1873 1481 1971 1942 1912 1844 1765 1716 1481 1167 1206 1187 1167 1128 1079 1049 902 716
流量 (m3/h)
9650 10830 11950 13100 14200 15350 17200 18800 8650 9660 10660 11700 12700 13700 15300 16800 7780 8690 9600 10500 11400 12300 13800 15100 6920 7730 8400 9360 10160 10970 12240 13440 6110 6850 7560 8310 9020 9730 10870 11900
机号 № 8C
8C
8C
8C
8C
转速 (r/min) 1600
1270
1120
1000
900
全压 (Pa)
2491 2452 2422 2334 2236 2177 1873 1481 1569 1549 1530 1471 1412 1373 1177
932 1226 1206 1187 1147 1098 1069 922 726 971 961 951 912 873 853 735 579 785 775 765 735 706 686 598 471

DDE离心通风机手册说明书

23di ELCO nella progettazione di macchine aerauliche,così come nella produzione di motori elettrici è stata la fondamentale premessa per realizzare questa gamma di ventilatori, ottimizzando efficienza e livello Combinando 7 diverse grandezze di ventola+coclea con una ampia selezione di motori ELCO ha realiz-zato una gamma di alcune centinaia di modelli che coprono un campo di portata da 400 a 7000 m 3/h. with the manufacturing of FHP electric motors, have been of fundamental importance to design this range of high efficiency low noise direct driven blowers.ELCO has succeeded to realise a range of several hundred blowers models with capacities from 400m 3/h to 7.000 m 3/h, matching 7 various housing+wheel sets with a wide selection of FHP motors.45678910230V - 50Hz6 POLI230V - 50Hz4 POLIA = 7/7 - 145WB = 9/9 - 300WC = 10/10 - 370WD = 10/10 - 550WA = 7/7 - 145WB = 9/9 - 245WC = 10/8 - 245WD = 10/10 - 550WE = 12/9 - 550WF = 12/9 - 735WG = 12/12 - 1100WA BC DA B C D EF G11CON PIEDINI DI APPOGGIO / WITH SUPPORT FEETCON FLANGIA DI FISSAGGIO / WITH FIXING FLANGEMod.7/79/79/910/810/1012/912/12A 210260260291291341341B 230233301265330310396C1278289343307386366452C2-314370328400373460Mod.7/79/79/910/810/1012/912/12M 258259327291356336422N 200300300340340408408P1117118118131131164164P286122122132132156156P388122122130130162162Q1211263263295295336336Q2177208208240240274274Q3154183183206206243243Mod.7/79/79/910/810/1012/912/12R 262311311340340390390S 292288354321387365451T 100142,5142,5157157182182U 135131164147,5180,5169,5212,5302380380422422492492121314Tensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50/60 HzPotenza motore - Motor power 145 W Corrente Max - Max. current0,95 ACondensatore - CapacitorPoli - PolesVelocità - SpeedRegolazione - Speed controlSi - YesContropressione minima richiestaMinimum required pressure drop0 mm H2ODATI TECNICITECHNICAL DATA230V - 50Hz15Tensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50 HzPotenza motore - Motor power 120 W Corrente Max - Max. currentCondensatore - Capacitor6,3 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop0 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzMIN MED MAX16Tensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50 HzPotenza motore - Motor power 145 W Corrente Max - Max. current1,5 ACondensatore - CapacitorPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop0 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzMIN MED MAX17230V - 50Hz18Tensione - Voltage 230/240 V ~ 1 PH Frequenza - Cycles 50/60 HzPotenza motore - Motor power 145 WCorrente Max - Max. current 1,8 ACondensatore - Capacitor Poli - Poles Velocità - Speed Regolazione - Speed control Si - YesContropressione minima richiesta Minimum required pressure drop 0 mm H 2ODATI TECNICI TECHNICAL DATATensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50/60 HzPotenza motore - Motor power 145 W Corrente Max - Max. current1,5 ACondensatore - CapacitorPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop0 mm H2O230V - 50Hz19 DATI TECNICITECHNICAL DATAMIN MED MAXTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50/60 HzPotenza motore - Motor power 245 W Corrente Max - Max. currentCondensatore - Capacitor10 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlSi - YesContropressione minima richiestaMinimum required pressure drop0 mm H2ODATI TECNICITECHNICAL DATA230V - 50Hz20Tensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50 HzPotenza motore - Motor power 245 W Corrente Max - Max. current2,2 ACondensatore - Capacitor10 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop0 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzMIN MED MAXTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50/60 HzPotenza motore - Motor power 370 W Corrente Max - Max. current4,3 ACondensatore - Capacitor12 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlSi - YesContropressione minima richiestaMinimum required pressure drop0 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50 HzPotenza motore - Motor power 370 W Corrente Max - Max. current4,2 ACondensatore - Capacitor12,5 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop0 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzMIN MED MAXTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50/60 HzPotenza motore - Motor power 145 W Corrente Max - Max . current1,9 ACondensatore - CapacitorPoli - PolesVelocità - SpeedRegolazione - Speed controlSi - YesContropressione minima richiestaMinimum required pressure drop0 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50/60 HzPotenza motore - Motor power 145 W Corrente Max - Max. current1,6 ACondensatore - CapacitorPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop0 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzMIN MED MAXTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50/60 HzPotenza motore - Motor power 245 W Corrente Max - Max. current2,3 ACondensatore - Capacitor10 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop0 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50 HzPotenza motore - Motor power 245 W Corrente Max - Max. current2,2 ACondensatore - Capacitor10 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop0 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzMIN MED MAXTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50/60 HzPotenza motore - Motor power 370 W Corrente Max - Max. currentCondensatore - Capacitor12,5 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlSi - YesContropressione minima richiestaMinimum required pressure drop0 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50 HzPotenza motore - Motor power 370 W Corrente Max - Max. current4,4 ACondensatore - Capacitor12,5 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop7 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzMINMEDMAXTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50 HzPotenza motore - Motor power 245 W Corrente Max - Max. current2,9 ACondensatore - Capacitor12,5 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop0 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50 HzPotenza motore - Motor power 245 W Corrente Max - Max. current2,6 ACondensatore - Capacitor12,5 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop0 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzMIN MED MAXTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50/60 HzPotenza motore - Motor power 370 W Corrente Max - Max. current4,2 ACondensatore - Capacitor12,5 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop23 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50 HzPotenza motore - Motor power 370 W Corrente Max - Max. current4,2 ACondensatore - Capacitor12,5 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop23 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzMINMEDMAXTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50 HzPotenza motore - Motor power 550 W Corrente Max - Max. current4,8 ACondensatore - Capacitor15 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop25 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50 HzPotenza motore - Motor power 245 W Corrente Max - Max. current3,8 ACondensatore - Capacitor12,5 μFPoli - PolesVelocità - SpeedVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop0 mm H2ODATI TECNICITECHNICAL DATA230V - 50Hz230V - 50HzMIN MEDMAXTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50 HzPotenza motore - Motor power 245 W Corrente Max - Max. current2,8 ACondensatore - Capacitor12,5 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop6 mm H2ODATI TECNICITECHNICAL DATATensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50/60 HzPotenza motore - Motor power 370 W Corrente Max - Max. current4,4 ACondensatore - Capacitor12,5 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop27 mm H2ODATI TECNICITECHNICAL DATA230V - 50Hz230V - 50HzMIN MEDMAXTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50 HzPotenza motore - Motor power 370 W Corrente Max - Max. current4,3 ACondensatore - Capacitor12,5 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop30 mm H2ODATI TECNICITECHNICAL DATATensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50 HzPotenza motore - Motor power 550 W Corrente Max - Max. current4,9 ACondensatore - Capacitor15 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop30 mm H2ODATI TECNICITECHNICAL DATA230V - 50Hz230V - 50HzMIN MEDMAXTensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50 HzPotenza motore - Motor power 520 W Corrente Max - Max. currentCondensatore - Capacitor15 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop18 mm H2ODATI TECNICITECHNICAL DATATensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50 HzPotenza motore - Motor power 550 W Corrente Max - Max. current5,3 ACondensatore - Capacitor20 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop10 mm H2ODATI TECNICITECHNICAL DATA230V - 50HzMINMEDMAX41230V - 50Hz42Tensione - Voltage 230/240 V ~ 1 PH Frequenza - Cycles 50/60 HzPotenza motore - Motor power 630 WCorrente Max - Max. current Condensatore - Capacitor 20 μFPoli - Poles Velocità - Speed Regolazione - Speed control Si - YesContropressione minima richiesta Minimum required pressure drop 11 mm H 2ODATI TECNICI TECHNICAL DATATensione - Voltage230/400 V ~ 3 PH Frequenza - Cycles50/60 HzPotenza motore - Motor power 1100 W Corrente Max - Max. current6 / 3,5 ACondensatore - CapacitorPoli - PolesVelocità - SpeedRegolazione - Speed controlSi - YesContropressione minima richiestaMinimum required pressure drop13 mm H2ODATI TECNICITECHNICAL DATA230V - 50Hz43230V - 50HzMIN MED MAX44Tensione - Voltage 230/240 V ~ 1 PH Frequenza - Cycles 50 HzPotenza motore - Motor power 550 WCorrente Max - Max. current 5,5 ACondensatore - Capacitor 20 μFPoli - Poles Velocità - Speed Regolazione - Speed control Contropressione minima richiesta Minimum required pressure drop 0 mm H 2ODATI TECNICI TECHNICAL DATATensione - Voltage230/240 V ~ 1 PH Frequenza - Cycles50/60 HzPotenza motore - Motor power 630 W Corrente Max - Max. current5,1 ACondensatore - Capacitor20 μFPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop0 mm H2ODATI TECNICITECHNICAL DATA230V - 50Hz45Tensione - Voltage230/400 V ~ 3 PH Frequenza - Cycles50/60 HzPotenza motore - Motor power 1100 W Corrente Max - Max. current6,2 / 3,6 ACondensatore - CapacitorPoli - PolesVelocità - SpeedRegolazione - Speed controlContropressione minima richiestaMinimum required pressure drop13 mm H2ODATI TECNICITECHNICAL DATA230V - 50Hz4647S t u d i o B o n aD DE 03.12ELCO-E-TRADE SRLVia Marconi, 120065 INZAGO Milano - Italia Phone +39 02 95319.1Fax +39 02 *****************ELECTROMECANICA COLOMBO & COMPAÑÍA S.A. DE C.V.Calle Pirineos 515 - A Bodega 7Querétaro, QRO CP 76120MéxicoPhone + 52 442 2176062 Fax + 52 442 .mx ***************.mxELCO DO BRASIL LTDAAvenida Armando De Andrade, 54906754-210 - TABOÃO DA SERRA SP-BrasilPhone (005511) 47019337 / 47019650 / 47878029Fax (005511) 47873106*****************************ELCO MOTORS ASIA PTE LTD22 Kallang Avenue #07-06Hong Aik Industrial Building SINGAPORE 339413Phone +65 6298 9169Fax +65 6291 6520******************************************.sgELCO MOTORS FZEJebel Ali Free Zone Area P .O. Box 18358 - DUBAI,U.A.E.Phone +971 (04) 8833392Fax +971 (04) 8833390*******************ELCO CHINA LIMITEDXincheng Industrial Zone, Hengli Guangdong Province, PRC Phone +86 769 82203112Fax +86 769 83727379**************************ELCO MOTORS LtdOffice 502 Building 38/4, letter A, Nevsky prospect ST PETERSBURG, Russia 191011Phone + 7 (812) 3349961*******************ELCO DE COLOMBIA S.A.S.Dirección Avda. Carrera 129 No 22B-57, Int. 26BOGOTÀ D.C. ColombiaPhone +57 1 744 0959Fax +57 1 7440959 Dial 3*************.co。

离心式通风机D、F型

上虞专用风机有限公司D、F 式系列离心风机使用说明书目一.产品简介1.结构特点 2.使用范围 3.附图录二.使用说明1.用户收货检验的程序 2.安装前的贮存和保管 3.风机安装前的重要技术准备 4.安装风机及调整程序 5.使用运转的程序 6.制造厂重要提要：绝对禁止的错误操作项目 7.风机使用中的故障及排除2上虞专用风机有限公司D、F 式系列离心风机使用说明书一.产品简介D、F 型（联轴器传动型）离心通风机可作为各行各业的通风、引风、换气用，同时也适用于大型锅炉送引风，钢铁厂冶炼除尘设备。

如输送气体有其它具体变化时，可制作成特殊材料风机。

1．结构特点（参见附图一，以 D 型结构为例）此型风机的组成部分主要由：叶轮组、机壳、进风口、联轴器、进气箱（F 式）等部件配电机而组成。

1.1 叶轮由前盘、后盘及叶片组成。

由轮毂联接上主轴，通过联轴器与电机传动。

因用户使用条件的不同而选用不同的材质；通常用钢板、铸铝合金或高强度的低合金钢。

使用于含腐蚀性介质的场合则应选用特殊不锈钢。

1.2 机壳为整体式或可剖分拆开，机壳用钢板制作成蜗形体，根据用户的需要，可设有排水口，清灰门，大型的机号可设置人孔门。

1.3 集流器（俗称进风口），一般为整体式，轴向剖面为曲线形状（呈喇叭口型），能使介质以最低的阻损流线通过。

1.4 联轴器起到把电机的扭矩传给主轴的叶轮。

1.5 进气箱（F 式）为矩型，整体呈收敛型，用底部支撑架固定在基础上，外壁面有网状筋板以增强刚性。

3上虞专用风机有限公司D、F 式系列离心风机使用说明书附图一（D 型结构）2．风机的重要结构要素 2.1 旋向：顺、逆旋向的判断。

从电动机一侧正视，叶轮顺时针旋转的，称为右旋，以“右”表示；叶轮逆时针旋转的，称为左旋，以“左”表示。

2.2 出口角：以机壳的出风口角度表示。

按风机行业的标准，一般由 0°、45°、 90°、135°、180°、225°、275°、315°,如用户对设备安装角度有特殊要求，订货时需注明。

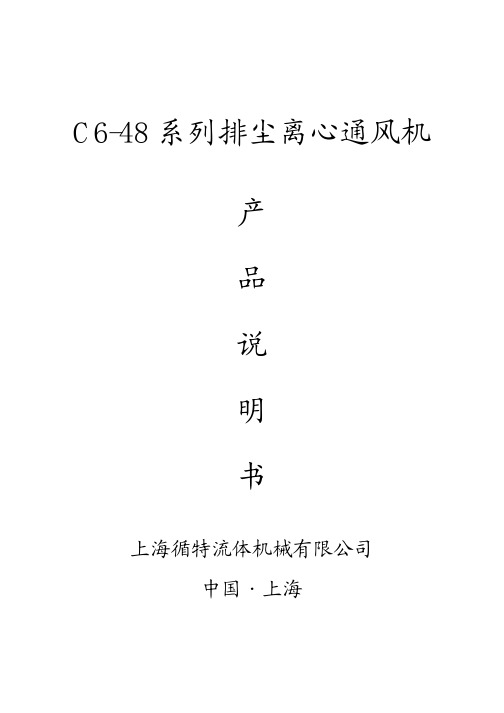

C6-48系列排尘离心通风机

流量 (m3/h)
全压 (Pa)
内效率内功率所需功率 (%) (KW) (KW)
电动机型号功率(KW)
2221 760
70
0.67 0.98
2660 740 72.8 0.75
1.1
3215
715
75.5
0.84
1.24 Y90S-2 1.5
5C
1250 3794 682
76.8 0.93 1.38
循特上海循特流体机械有限公司
C6-48 系列风机使用说明书
五、性能参数表
机号 № 3.15C
3.15C
3.15C
3.15C
3.15C
转速 (r/min) 1600
1800
2000
2240
2500
流量 (m3/h)
755 911 1066 1222 1377 1533 1688 850 1204 1199 1374 1549 1724 1899 944 1138 1333 1527 1721 1916 2110 1057 1275 1493 1710 1928 2146 2363 1180 1423 1666 1909 2152 2395 2637
内功率所需功率 (KW) (KW)
电动机
型号
功率 (KW)
0.14 0.23
0.16 0.26
0.18 0.28
0.2
0.31 Y801-2 0.75
0.21 0.33
0.22 0.35
0.24 0.37
0.21 0.32
0.23 0.37
0.26
0.4
0.28 0.44 Y801-2 0.75
0.3

9-19、9-26型高压离心通风机说明书

2．9－26№8（2900r/min）和№16（1450r/min）离心通风机叶轮系采用优质合金钢板制造，订货时须与制造厂协商。
当使用状态为非标准状态时，必须把非标准状态的性能换算到标准状态的性能，然后根据换算性能选择风机。其换算公式如下：
Q0=Q×n0/n（m3/h）
P0=P×(n0/n)2×ρ0/ρ×Kp/ Kp0(Pa)
Nin0=Nin×(n0/n)3×(ρ0/ρ)（KW）
ηin0=ηin
ηin－内效率
n－转速（r/min）
2．安装后试拔传动组，检查是否有过紧或与固定部分碰撞现象。
3．全部安装完毕，总检合格后，才能进行风机的试运转。
为了防止电机过载烧毁，在风机启动时，必须在无载荷（将进风阀门关闭，出阀门稍开）的情况下进行，如情况良好，逐步开启阀门直到规定的工况为止。在运转过程中应严格控制电流，不得超过额定值。
风机的操作：
一、通风机的用途
9－19、9－26型离心通风机，
一般采用于锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自然、不含粘性物质之气体。介质温度一般不超过50℃（最高不超过80℃），介质中所含尘土及硬质颗粒不大于150mg/m。
二、通风机的型式
本通风机为单吸入式，有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。
②电机输入电压低或电源单相断电；
③受轴承箱剧烈振动的影响；
④主轴转速超过额定值。
八、单机产品成套供应范围
风机1台，配套电机1台，地脚螺栓1付（№4～6.3，4套，№7.1以上8套）联轴器1套（№7.1～16）。
九、订货须知
1．订货时须注明风机的机号、转速、风量、压力、出口角度、旋转方向以及电机型号、规格。

M6-31型离心通风机使用说明书

在引风机前必须加装效率不低于 85%得除尘装置,以降低进入风机的烟气含尘量，不但减少了烟气对环境污染，而且降低可烟尘对风机的磨损，有利提高风机的使用寿命。
二、形式
1)该风机制成单吸入，机号有 No.4、 No.4.5、 No.5、 No.5.6、 No.6.3、No.7.1、No.8、No.9、No.10、No.11.2、No.12.5、No.14、 No.16 共 13 种。
4
现象,没有这些现象时方可试转。 6. 电机安装后，安装皮带轮或联轴器、护罩，如进气口处不接进气管道时，也需加添防护网或其他安全装置（用户自备）。
风机所采用电机的功率，系指在特定工况下，加上机械损失与应在的储备量而言，并非出风口全开时所需的功率。如风机的出口或入口不接管路或未加外界阻力而进行空运转，则电机也有烧毁的危险。为安全起见，应在风机的出口或入口管路中加上阀门，起动电机时将其关闭，运转后将阀门慢慢开启，达到规定工况为止，并注意电机电流量是否超过规定值。
3
四、安装与使用
在安装前首先应准备好安装用材料及工具，并对风机各部分的机件进行检查。对叶轮、主轴和轴承等更应特别细致检查，如发现损伤，应该修好，然后用煤油清洗轴承箱内部。
在安装操作的过程中必须注意下列几点： 1．在一些结合面上，为了防止生锈，减少拆装困难，应涂上一些润滑脂和机械油。 2．在上结合面的螺栓时，如有定位销钉应先上好销钉，再拧紧螺栓。 3．检查机壳内及其它壳体内部，不应有掉入遗留的工具和杂物。
5
2. 对温度计及油标的灵敏性定期检查。 3. 在风机的开车、停车或运转过程中，如发现不正常现象时，应立即进行检查。 4. 对检查发现的小故障，应及时查明原因，设法消除或处理，如小故障不能消除，或发现大故障时，应立即进行检修。 5. 除每次拆修后应更换润滑油外，还应定期更换润滑油。㈢风机的主要故障及原因风机的主要故障有： 1. 轴承箱振动剧烈 ① 风机轴与电机轴不同心，联轴器装歪。 ② 机壳或进风口与叶轮摩擦。 ③ 基础的刚度不够或不牢固。 ④ 叶轮铆钉松动或轮盘变形。 ⑤ 叶轮轴盘与轴松动，联轴器螺栓活动。 ⑥ 机壳与支架、轴承箱与支架、轴承箱盖与座等联接螺栓松动。 ⑦ 风机进出气管道安装不良。 ⑧ 转子不平衡。 ⑨ 管网过细、风速过快。 2．轴承温升过高 ① 轴承箱振动剧烈。 ② 轴承润滑油脂质量不良、变质、含有灰尘、粘砂、污垢等杂质。

离心风机说明书(10.5)

目录1.风机的用途及适用范围 (1)2.风机的结构形式 (1)3.风机的安装、调整和试运转（分别为D式、F式） (2)4.风机的运行 (5)5.风机的维护 (6)6.风机成套供货范围（一台） (6)7.订货需知（需提供下列资料） (7)8.备件订货说明 (7)表一：经常或定期检查项目 (9)表二：运行时每3—6个月检查的项目 (9)表三：风机的主要故障及排除方法 (11)表四：轴承振动允许值 (12)附图I (13)附图II (14)附图III (15)附图IV (16)附图V (17)附图VI (18)本技术文件受法律保护，未经本公司同意，不得使用、复制、扩散或以其它方式提供给第三方。

1.风机的用途及适用范围该说明书适用于成都电力机械厂(CPMW)设计制造的D式(悬臂式)、F式(双支撑)离心风机的安装调试。

1.1 各系列风机适用于汽轮发电机组蒸汽锅炉的送、引、一次、二次、密封、排粉、增压风机等系统，也适用于矿井及其它工业的强制通风。

1.2 送、一次、二次、密封风机输送的介质为常温空气，其最高温度不超过80℃；引、增压风机输送介质为烟气，其最高温度不超过250℃；排粉风机输送的介质为含尘量不大于80 g/m3、最高温度不超过250℃的非腐蚀性气体。

1.3在引风机前须加装除尘装置，除尘效率不得低于99％，进入风机的烟气含尘量一般应小于200mg/m3。

2.风机的结构形式2.1 各系列离心风机由不同机号组成。

风机进出口角度分别为0°、45°、90°、135°、180°、225°共六种标准角度供选配，特殊进出口角度在订货时协商解决2.3 通风机叶轮的旋转方向可分为右旋和左旋两种，从电动机端看风机顺时针旋转为右旋，逆时针旋转为左旋。

2.4 各系列风机主要由叶轮、机壳、进气箱、集流器、调节门及转动组等部分组成。

2.4.1 常规风机叶轮为板式或机翼式叶片，采用Q345R钢板焊接而成。

离心风机安装、维护、使用说明书（附调节阀安装位置）

离心风机安装、维护、使用说明书（附调节阀安装位置）特别提醒：风机的调节阀一般仅有进口风量调节阀，所以调节阀一般安装在风机的进口处。

离心风机的传动方式、旋转方向和出口角度见下图风机结构及配置描述：离心风机由机壳、叶轮、集流器、传动组、联轴器（皮带轮）、联轴器（三角带）保护罩、减震台座减震器，电动机、进口风量调节阀、地脚螺栓等部件组成。

转动部件（叶轮、轴、轴套等）通过I-DEAS（美国SDRC公司进口）软件进行有限元计算和强度校核，确保风机的第一临界转速高于工作转速的1.4倍，且强度满足地震烈度为六级的要求。

出厂的风机都有标牌，内容包括风机型号、设备编号、流量、功率、转速、旋转方向、制造厂家、地址、出厂编号、出厂日期等，并且电机等外购件也有相应的标牌；风机、电机均配有润滑油脂牌号及注油时间的警示牌。

为了确保设备运行时的安全性，采用联轴器（三角带）传动的风机，配有可拆的保护罩，并保证外观美观。

风机各联接部分均采用PFF胶条密封，主轴穿过机壳部分采用迷宫式填料密封，确保气体不泄漏。

风机轴承采用SKF轴承，配套润滑油，为了确保轴承温升不超过40℃，轴承最高温度不超过70℃，对于介质温度高于80℃的风机采用冷却风扇冷却，对于介质温度高于180℃的风机采用冷却水冷却，带走大部份热量，确保轴承温度不会升得太高。

部件结构描述：1机壳：（1）为便于安装和维修，风机配有起吊吊环和观察检修口，便于对设备运转情况进行监控，便于维修和保养。

（2）大型风机机壳14号以上采用上、下剖分结构，方便了安装与维护。

（4）机壳侧板、蜗板通过I-DEAS（美国SDRC公司进口）软件进行有限元计算和强度校核，并用加强筋板有针对性的进行补强，确保机壳足够的刚度和强度。

2、叶轮：（1）叶轮均经过静、动平衡的校验，确保平衡精度等级小于G4.0级。

（2）叶轮的前盘、后盘、叶片采用激光切割下料，模具成型，机壳和叶轮为日本进口NAS数控焊接机器人自动焊接成型，并采用无损探伤检查，确保使用强度和性能稳定可靠。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

离心通风机使用说明书宜兴市华电环保设备有限公司一、用途4-72型离心通风机作为一般工厂及大建筑物的室内通风换气，即可用作输入气体，也可用作输出气体。

空气和其它不自燃、对人体无害的、对钢铁材料无腐蚀性的气体。

气体内不许有粘性物质，所含的尘土及硬质颗粒不大于150mg/m3。

气体的温度：不超过80℃。

4-72型离心通风机在我国是使用最早的风机，然而也是使用最普通的风机，从高层建筑到地下铁道，从锅炉鼓风到厂房换气，4-72型风机随处可见。

二、型式从电机一侧正视，叶轮顺时针旋转者称右旋风机，以“右”表示；叶轮逆进针旋转者称左旋风机，以“左”表示。

风机的出口位置，以机壳的出风口角度表示。

4-72型风机№2.8～6出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。

其中№2.8出风口位置调整范围是0°～255°，间隔是45°；№16、20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。

风机的传动方式有A、B、C、D四种：4-72型风机中，№2.8～6采用A式传动，№8～12采用C、D式传动，№16～20采用B式传动。

三、结构4-72型风机中№2.8～6主要由叶轮、机壳、进风口、电机等部分组成。

№8～20除具有上述部分外，还有传动部分。

（1）叶轮：由10个后倾机翼型叶片、曲线型前盘和平板后盘组成，用钢板制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳。

（2）机壳：做成二种不同型式。

其中№2.8～12机壳作成整体，不能拆开，№16～20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。

（3）进风口：制成整体，装于风机一侧，与轴向平行的截面为曲线开关作用是能使气流顺畅时入叶轮，且损失较小。

（4）传动：由主轴、轴承箱、流动轴承、皮带轮或联轴器组成。

四、性能与选择本样本只给出№10样机的无因次性能和曲线，由性能和曲线计算№10以上风机的有因次性能参数。

1、4-72型离心通风机特点和用途4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的气体。

B4-72型通风机可作为易燃挥发性气体的通风换气用，气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。

气体温度不得超过80o C。

B4-72型通风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。

该风机结构基本与4-72型相同。

No2.8～6A采用B35型带法兰盘与底脚的电动机，No6～12C、D电动机选用该表中与Y系列对应的YB系列，安装型式为B3。

2、4－72型、B4－72型离心通风机性能参数表性能表中提供的参数，若无特殊说明均按风机的标准进口状态来计算，即介质为空气，压力为101325Pa，温度为20℃，密度为1.2kg/m3，相对湿度为50％的标准状态。

产品型号转速r / min序号流量m3 / h 全压Pa电动机型号功率kW4-72 № 2.8 A2900 1 1131～2356 994～606 Y90S-2(B35) 1.54-72 № 3.2 A 2900 1 1688～3517 1300～792 Y90L-2(B35) 2.2 1450 1 844～1758 324～198 Y90S-4(B35) 1.14-72 № 3.6 A 2900 1 2664～5268 1578～989 Y100L-2(B35) 3 1450 1 1332～2634 393～247 Y90S-4(B35) 1.14-72 № 4 A 2900 1 4012～7149 2014～1320 Y132S1-2(B35) 5.5 1450 1 2006～3709 501～329 Y90S-4(B35) 1.14-72 № 4.5 A 2900 15712～105622554～1673 Y132S2-2(B35) 7.5 1450 1 2856～5281 634～416 Y90S-4(B35) 1.14-72 № 5 A 2900 17728～154553187～2019 Y160M2-2(B35) 15 1450 1 3864～7728 790～502 Y100L1-4(B35) 2.24-72 № 6 A 1450 16677～133531139～724 Y112M-4(B35) 4 960 1 4420～8841 498～317 Y100L-6(B35) 1.54-72 № 6 D 1450 16677～133531139～724 Y112M-4 4 960 1 4420～8841 498～317 Y100L-6 1.54-72 № 8 D 1450 115826～293442032～1490 Y180M-4 18.5 960 110478～19428887～651 Y132M2-6 5.5 730 17968～14773512～376 Y132M-8 34-72 № 10 D 1450 140441～566053202～2532 Y250M-4 25 960 162775～374761395～1104 Y200L1-6 18.5 730 120360～28497805～637 Y160L-8 7.54-72 № 12 D 960 146267～647592013～1593 Y280S-6 45 730 135182～492441160～919 Y225S-8 18.54-72 № 6 C 2240 110314～206282734～1733 Y160L-4 15 2000 19209～184182176～1380 Y160M-4 11 1800 18288～165761760～1116 Y132M-4 7.51600 1 7367～147341389～881 Y132S-4 5.51250 1 5756～11511846～537 Y100L2-4 31120 1 5157～10314679～431 Y100L1-4 2.21000 1 4605～9209 541～344 Y100L1-4 2.2 900 1 4144～8288 438～278 Y90L-4 1.5 800 1 3684～7367 346～220 Y90S-4 1.14-72 № 8 C 1800119646～252403143～3032 Y200L1-2 30 228105～364272920～2302 Y200L2-2 37 1600117463～224352478～2390 Y180M-2 22 224982～323802303～1816 Y200L1-2 30 1250 113643～252971507～1106 Y160M-4 11 1120112224～157051209～1166 Y132M-4 7.5 217487～226661124～887 Y160M-4 11 1000110914～14022963～929 Y132S-4 5.5 215614～20237895～707 Y132M-4 7.5 90019823～12620779～752 Y112M-4 4 214052～18213725～572 Y132S-4 5.5 800 18732～16190615～452 Y100L2-4 3 7101 7749～9956 485～468 Y100L1-4 2.2211085～14368450～356 Y100L2-4 3 630 16876～12749381～280 Y100L1-4 2.24-72 № 10 C 1250 134863～487972373～1877 Y225S-4 37 1120 131237～437221902～1505 Y200L-4 30 1000 127890～390381514～1199 Y180M-4 18.5900 1 25101～351341225～970 Y160L-4 15800 1 22312～31230967～766 Y160M-4 11710 1 19802～27717761～603 Y132M-4 7.5630 1 17571～24594599～475 Y132S-4 5.5560 1 15618～21861473～375 Y112M-4 4500 1 13945～19519377～299 Y100L2-4 34-72 № 12 C 1120 153978～755522746～2172 Y280S-4 75 1000148195～567392185～2070 Y225M-4 45 260397～6474571969～1729 Y250M-4 55 900 143375～607121767～1399 Y250M-6 37 800138556～453911395～1321 Y200L2-6 22 248317～539661257～1104 Y225M-6 30 710 134218～478951097～869 Y200L1-6 18.5 630 130362～42498863～684 Y180L-6 15 560126989～29381682～673 Y160M-6 7.5 231774～37776646～540 Y160L-6 11 500 124097～33728543～430 Y160M-6 7.5 450121687～23610440～434 Y132M1-6 4 225532～30356417～348 Y132M2-6 5.5 400 119278～26983347～275 Y132S-6 34-72 № 16 B900 1102810～1119303157～3115 Y315L2-6 132 2121040～1439102990～2497 Y355M1-6 160800 1 91392～1279202489～1969 Y315L1-6 110710 1 81110～1135201957～1549 Y315S-6 75630 1 71971～1007301538～1218 Y280M-6 55560 1 63974～895441214～961 Y250M-6 37500 1 57120～79950967～766 Y225M-6 30450 1 51408～71955783～620 Y200L1-6 18.5400 1 45696～63960618～490 Y180L-6 15355 1 40555～56764487～386 Y160L-6 11315 1 35985～50368383～303 Y160M-6 7.54-72 № 20 B 710 1158410～2217303069～2427 JS138-8 245 630 1140560～1967502411～1908 Y355M3-8 160 560 1124950～1748901902～1505 Y315L2-8 110 500 1111560～1561501514～1199 Y315M-8 75 450 1100400～1405301225～970 Y315S-8 55 400 189250～124920967～766 Y280S-8 37 355 179209～110860761～603 Y250M-8 30 315 170284～98376599～475 Y225M-8 22 280 162475～87445473～375 Y200L-8 15 250 155781～78076377～299 Y180L-8 113、4-72型离心通风机型式和结构从电动机一侧正视，叶轮按顺时针方向旋转称为顺时针旋转风机，以"顺"表示，叶轮按逆时针方向旋转称为逆时针旋转风机，以"逆"表示。
