主轴滑动轴承

轴承的装配一滑动轴承的装配1、滑动轴承的材料滑动轴承的轴承衬与轴颈直接接触，为了保证滑动轴承的良好工作性能，除必须具有适当的润滑措施外，轴承的材料性能还应满足以下一些要求：（1）要有足够的强度和塑性，使轴承衬既能承受一定的工作压力，又使它与轴颈之间的压力分布均匀；（2）有良好的跑合性、减磨性和耐磨性，从而来延长轴承衬的使用寿命；（3）润滑及散热性能好；有良好的工艺技能。

2、滑动轴承的特点及种类2.1结构简单、拆洗方便、价格低廉；2.2承受载荷的面积大、轴颈与轴瓦之间能存在一层油膜，故可承受较大的冲击载荷和振动载荷；2.3在转速极高的时候容易形成完全液体摩擦，所以可用于高转速场合；2.4滑动轴承可做成对开式，因而装配时不象滚动轴承那样必须由轴的一端装入，可用于滚动轴承因结构限制无法应用的场合。

工厂中常用的滑动轴承有整体式、对开式、油环润滑式和推力瓦式四种。

3、轴承衬材料的种类及用途3.1灰铸铁它适用于低速、轻载和无冲击载荷的情况下，常用的材料是HT15-33、HT20-403.2铜基轴承合金它的主要成分是铜，常用的有磷锡青铜（ZQSn10-1）和铝青铜（ZQAC9-4）。

磷锡青铜是一种很好的减磨材料，机械强度也较高，适用于中速、重载、高温及有冲击载荷的条件下工作。

铝青铜有良好的抗胶合性、减磨性和耐蚀性，更适合在蒸汽和海水条件下工作。

3.3含油轴承它是采用青铜、铸铁粉末，加以适量的石墨粉压制成型后，经高温烧结而成的多孔性材料，然后再把它在120℃的润滑油内浸透，取出后冷至常温，油就会储存在轴承孔隙中。

当轴颈在轴承中旋转时，产生轴吸作用和摩擦热，油膨胀而挤入摩擦表面进行润滑；轴停止运转后，油也因冷却而渗入轴承孔隙中。

含油轴承价格低廉，还能节约有色金属，但是性能脆，不宜承受冲击载荷，常用于低速或中速、轻载、不便润滑的场合。

如另加润滑措施，也可代替铜轴衬在重载和高速下工作。

3.4尼龙轴承常用的有尼龙6、尼龙66和尼龙100。

机械轴承介绍轴承（Bearing）,是当代机械设备中一种重要零部件。

它的主要功能是支撑机械旋转体，支撑轴及轴上的零件，降低其运动过程中的摩擦系数，减少转子在旋转过程中的摩擦和磨损，并保证其回转精度。

轴承的分类1、按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两大类。

滚动轴承一般由外圈、内圈、滚动体和保持架四部分组成。

按滚动体的形状，滚动轴承分为球轴承和滚子轴承两大类。

滑动轴承滑动轴承不分内外圈也没有滚动体，一般是由耐磨材料制成。

常用于低速，重载及加注润滑油及维护困难的机械转动部位。

关节轴承关节轴承的滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动。

滚动轴承2、滚动轴承按其所能承受的载荷方向或公称接触角的不同分为向心轴承、推力轴承和向心推力轴承。

其中径向接触轴承为公称接触角为0的向心轴承，向心角接触轴承为公称接触角大于0到45的向心轴承。

轴向接触轴承为公称接触角为90的推力轴承，推力角接触轴承为公称接触角大于45但小于90的推力轴承。

3、按滚动体的形状可分为球轴承和滚子轴承。

滚子轴承按滚子种类分为：圆柱滚子轴承、滚针轴承、圆锥滚子轴承和调心滚子轴承。

4、按其工作时能否调心分为调心轴承----滚道是球面形的，能适应两滚道轴心线间的角偏差及角运动的轴承和非调心轴承（刚性轴承）----能阻抗滚道间轴心线角偏移的轴承。

5、按滚动体的列数分为单列轴承、双列轴承和多列轴承。

6、按其部件（套圈）能否分离分为可分离轴承和不可分离轴承。

按其结构形状（如有无装填槽,有无内、外圈以及套圈的形状，挡边的结构，甚至有无保持架等）还可以分为多种结构类型。

7、按其外径尺寸大小分为微型轴承(<26mm)、小型轴承(28-55mm)、中小型轴承(60-115)、中大型轴承(120-190mm)、大型轴承(200-430mm)和特大型轴承 (>440mm)。

8、按应用领域分为电机轴承、轧机轴承、主轴承等。

动载滑动轴承轴心轨迹计算在往复式机械中，作用在连杆大小端及曲轴的滑动轴承上的载荷，无论大小和方向都随时间作周期性变化。

动载轴承由于油膜动压受旋转效应和挤压效应的综合作用，其轴心轨迹是变化的。

在正常的工况下，其轴心轨迹收敛于固定的轨迹曲线。

动载轴承的轴心轨迹的计算可以估计出轴承的失效形式及失效位置，从而在设计时可作有效的预防。

对轴心轨迹的计算，不能用稳态下的计算方法来确定，这是因为其油膜动压涉及挤压效应和旋转效应的综合作用，因而要采用非稳态下的计算方法才能确定。

本文主要采用Holland方法并通过计算机模拟进行计算。

图1 轴承模型示意图1.建立模型在进行轴心轨迹的计算之前，对有限宽的动载轴承作以下假设：（1）轴承的间隙中充满润滑油介质，流动服从雷诺方程，不考虑润滑油的涡动现象；（2）整圆轴承，轴承的轴线和轴颈平行；（3）轴承外表面光整；（4）不考虑温度场变化引起的油粘度变化。

求解轴心轨迹的基本思路如下，在油膜力和载荷互相平衡的情况下（由于轴颈惯性力相对较小，因此可以忽略不计），轴心都会逐渐收敛于一个确定的轨迹，所以可在轴颈的任意初始位置上根据力平衡关系确定轴心变化速度。

由此得到经过一微小时间间隔后的新的轴颈位置。

从这个位置再确定新的轴心变位速度，又得到另一时间间隔后的另一个轴颈位置。

如此不断进行下去，直到收敛于一个封闭的轴心轨迹。

分析动载轴承轴心轨迹的具体方法有Holland法、和Hahn法和移动率（Mobility）法。

为了克服对动载Reynolds方程在数学上求通解的困难，采用Holland法进行分析。

图1为物理模型的受力关系示意。

图中，F为动载荷，γ为动载荷与Y轴的方向角，δ为偏位角，Ωb为轴承角速度，Ωj为轴颈角速度，轴颈中心O j绕轴承中心O b的回转变位角速度为δ’，偏心率随时间的增长速率为ε’，R为轴承的内径。

P D是由轴颈和轴承相对油楔的旋转角速度引起的油膜动压，P V是由轴颈与轴承之间的挤压引起的油膜动压，称为挤压油压。

CM6140车床主轴轴承精度标准
CA6140车床主轴标准精度要求（GB4020—83）：
主轴的轴向窜动0.01mm。

主轴轴肩支承面的跳动0.02mm。

主轴定心轴颈的径向跳动0.01mm。

主轴锥孔轴线的径向跳动：①靠近主轴端面0.01mm；②距主轴端面在300mm 测量长度上为0.02mm。

主轴轴线对床鞍移动轨迹的平行度：①在铅垂平面内300mm测量长度上为0.02mm（只许向上偏）；②在水平面内300mm测量长度上为0.015mm（只许向前偏）。

CA6140车床主轴、轴承结构特点：
图1是CA6140车床主轴部分的结构图。

主轴的前后支承处各装有一个双列短圆柱滚子轴承（图中未画出），用于承受径向力。

由于双列短圆柱滚子轴承的刚度和承载能力大、旋转精度高、且内圈较薄，内孔是C=1：12的锥孔，可通过相对主轴轴颈的轴向移动来调整轴承间隙，因而可保证主轴有较高的回转精度和刚度。

在前支承处还装有一个60°角接触的双列推力向心球轴承6，由于承受左右两个方向的轴向力。

使用中如发现轴承磨损而致使间隙增大时，需及时进行调整。

一般情况下，只需调整前轴承即可，只有当调整前轴承后仍不能达到要求的回转精度时，才需调整后轴承。

图2为内柱外锥式动压滑动轴承。

当调节前、后螺母时，可使轴承轴向前后移动，利用轴承套的锥面和轴承自身的弹性，可使轴承内孔直径收缩或扩张，使轴承与轴颈的间隙减少或增大，以形成液体动压润滑。

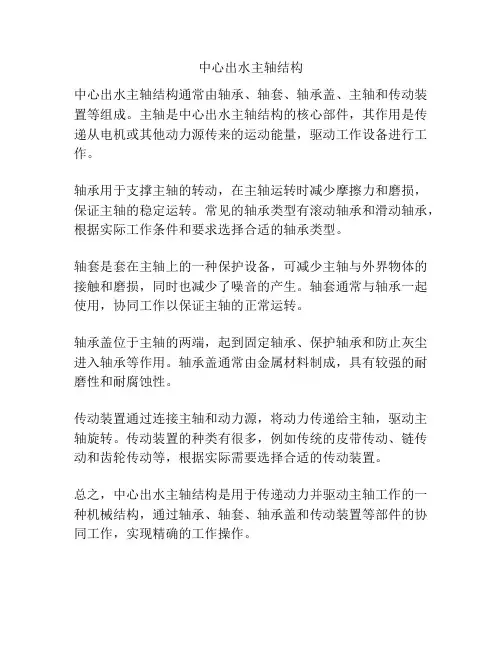

中心出水主轴结构
中心出水主轴结构通常由轴承、轴套、轴承盖、主轴和传动装置等组成。

主轴是中心出水主轴结构的核心部件，其作用是传递从电机或其他动力源传来的运动能量，驱动工作设备进行工作。

轴承用于支撑主轴的转动，在主轴运转时减少摩擦力和磨损，保证主轴的稳定运转。

常见的轴承类型有滚动轴承和滑动轴承，根据实际工作条件和要求选择合适的轴承类型。

轴套是套在主轴上的一种保护设备，可减少主轴与外界物体的接触和磨损，同时也减少了噪音的产生。

轴套通常与轴承一起使用，协同工作以保证主轴的正常运转。

轴承盖位于主轴的两端，起到固定轴承、保护轴承和防止灰尘进入轴承等作用。

轴承盖通常由金属材料制成，具有较强的耐磨性和耐腐蚀性。

传动装置通过连接主轴和动力源，将动力传递给主轴，驱动主轴旋转。

传动装置的种类有很多，例如传统的皮带传动、链传动和齿轮传动等，根据实际需要选择合适的传动装置。

总之，中心出水主轴结构是用于传递动力并驱动主轴工作的一种机械结构，通过轴承、轴套、轴承盖和传动装置等部件的协同工作，实现精确的工作操作。

数控机床主轴部件结构1.主轴箱体：主轴箱体是主轴部件的主要支撑部分，通常由铸铁或钢板焊接而成。

其主要功能是支撑主轴轴承和主轴电机，并提供刚性和稳定的工作环境。

主轴箱体通常有进给箱和冷却箱两个部分，进给箱用于传送动力和转矩到主轴，而冷却箱则用于散热和冷却主轴。

2.主轴轴承：主轴轴承用于支撑和定位主轴，使其能够高速旋转并承受工作负载。

根据不同的需求，主轴轴承可以分为滚动轴承和滑动轴承两种类型。

滚动轴承主要有角接触球轴承、圆锥滚子轴承和球面滚子轴承等；滑动轴承则有液体静压轴承和磁浮轴承等。

主轴轴承通常由高速钢或陶瓷制成，以提供低摩擦和高刚度的特性。

3.主轴电机：主轴电机用于提供主轴的驱动力和转矩。

根据不同的需求和机床类型，主轴电机可以采用交流电机、直流电机或伺服电机等。

交流电机通常具有较好的响应性和调速性能，而直流电机则提供更高的转矩和速度范围。

伺服电机则结合了交流电机和伺服控制系统，可实现更精确的位置和速度控制。

4.主轴夹头：主轴夹头用于夹持工件或刀具，使其与主轴保持刚性连接。

主轴夹头通常有机械夹头和液压夹头两种类型。

机械夹头通过螺纹、卡盘或夹具等机械结构实现夹紧，适用于一般的加工需求。

液压夹头则通过液压系统提供更高的夹紧力和精确的夹紧位置，适用于高精度加工和重负载切削。

除了以上主要部件，数控机床主轴还可能包括冷却系统、振动补偿系统、联轴器等。

冷却系统用于降低主轴温度，保证加工质量和主轴寿命；振动补偿系统用于抑制主轴振动，提高加工质量和效率；联轴器用于连接主轴电机和主轴轴承，传递动力和转矩。

总之，数控机床主轴部件结构的设计旨在实现稳定高速、高精度的加工要求。

不同的机床和加工需求可能会有不同的主轴结构和配置，但其核心目标都是提供高效的驱动力和承载能力，以满足工业生产的要求。

轴承的5种润滑方法在高速、高温的条件下，轴承的脂润滑已不适应时可采用油润滑。

通过润滑油的循环，可以带走大量热量。

粘度是润滑油的重要特性，粘度的大小直接影响润滑油的流动性及摩擦面间形成的油膜厚度，轴承工作温度下润滑油的粘度一般是12-15cst。

转速愈高应选较低的粘度，负荷愈重应选较高的粘度。

常用的润滑油有机械油、高速机械油、汽轮机油、压缩机油、变压器油、气缸油等。

油润滑方法包括：1. 滴油润滑滴油润滑适于需要定量供应润滑油得轴承部件，滴油量一般每3-8秒一滴为宜，过多的油量将引起轴承温度增高。

2 循环油润滑用油泵将过滤的油输送到轴承部件中，通过轴承后的润滑油再过滤冷却后使用。

由于循环油可带走一定的热量，使轴承降温，故此法适用于转速较高的轴承部件。

3. 油浴润滑油浴润滑是最普通的润滑方法，适于低、中速轴承的润滑，轴承一部分浸在由槽中，润滑油由旋转的轴承零件带起，然后又流回油槽油面应稍低于最低滚动体的中心。

4. 喷射润滑用油泵将高压油经喷嘴射到轴承中，射入轴承中的油经轴承另一端流入油槽。

在轴承高速旋转时，滚动体和保持架也以相当高的旋转速度使周围空气形成气流，用一般润滑方法很难将润滑油送到轴承中，这时必须用高压喷射的方法将润滑油喷至轴承中，喷嘴的位置应放在内圈和保持架中心之间。

5. 喷雾润滑用干燥的压缩空气经喷雾器与润滑油混合形成油雾，喷射轴承中，气流可有效地使轴承降温并能防止杂质侵入。

此法适于高速、高温轴承部件的润滑。

(运转世界大国龙腾龙出东方腾达天下龙腾三类调心滚子轴承刘兴邦 C E MB MA）机床主轴轴承的润滑方式与安装步骤机床主轴轴承是精密机床及类似设备的主轴轴承，它对保证精密机床的工作精度和使用性能。

主轴轴承的正确配置是指轴承类型的组合和前后轴承的布置，不同的配置就决定了机床主轴不同的负荷能力、运转速度、刚度、温升和使用寿命。

尤其是对刚度和温升的影响更为显著，所以应根据机床工作特性的要求合理地配置主轴轴承。

机床的主轴部件班级：09机械1班姓名：苏汉生学号：0915020045指导老师：陈从桂一、功能设计大多数机床都具有主轴部件。

有的机床只有一个主轴部件，有得则有多个。

机床主轴指的是机床上带动工件或刀具旋转的轴。

通常由主轴、轴承和传动件（齿轮或带轮）等组成主轴部件。

除了刨床、拉床等主运动为直线运动的机床外，大多数机床有主轴部件。

主轴部件的运动精度和结构刚度是决定加工质量和切削效率的因素。

衡量主轴部件性能的指标主要是旋转精度、刚度和速度适应性。

①旋转精度：主轴旋转时在影响加工精度的方向上出现的径向和轴向跳动（见形位公差），主要决定于主轴和轴承的制造和装配质量。

②动、静刚度：主要决定于主轴的弯曲刚度、轴承的刚度和阻尼。

③速度适应性：允许的最高转速和转速范围，主要决定于轴承的结构和润滑，以及散热条件。

主轴部件是机床的执行件，它的功用是支承并带动工件或刀具，完成表面成形运动，同时还起传递运动和扭矩、承受切削力和驱动力等载荷的作用。

数控机床的主轴部件要求有高的精度、刚度和热稳定性，还应满足数控机床所持有的结构要求。

如对于自动换刀的数控机床，为了实现刀具在主轴上的自动装卸与夹持，还必须有刀具的自动夹紧装置、主轴准停和主轴孔的清理装置等结构。

二、原理结构设计（1）主轴的传动方式：对于机床主轴，传动件的作用是以一定的功率和最佳切削速度完成切削加工。

按传动功能不同可将主传动作如下分类：1.有变速功能的传动：为了简化结构、在传动设计时，将主轴当做传动变速组，常用变速副是滑移齿轮组。

为了保证主轴传动精度及动平衡，可将固定齿轮装于主轴上或在主轴上装换档离合器，这类传动副多装与两支承中间。

对于不频繁的变速，可用交换齿轮、塔轮结构等，此时变速传动副多装于主轴尾端。

2.固定变速传动方式：这种传动方式是为了将主轴运动速度（或扭矩）调整到适当范围。

考虑到受力和安装、调整的方便，固定传动组可装在两支承之外，尽量靠近某一支承，以减少对主轴的弯矩作用，或采用卸荷机构。
