铁路路基工程换填施工作业指导书

铁路路基过渡段施工作业指导书一、前言铁路路基是铁路工程的重要组成部分，道路过渡段是连接路基与桥梁的必经之路，是铁路线路的重要衔接部分。

其施工作业直接影响着铁路线路的安全性和稳定性，也关系到后期使用效果。

因此，编写本指导书旨在规范铁路路基过渡段的施工作业，确保施工质量，保障施工人员的安全，并交付优质工程。

二、作业前的准备工作1. 前期计划和设计施工前，先要进行项目计划和设计，明确施工范围、时间、作业标准和质量要求等。

并应根据实际情况制定施工方案，确定作业流程。

2. 施工现场勘查施工现场应进行勘查，了解当地的自然环境、地下水位、土质条件等，并针对这些因素进行技术设计和施工调整。

同时，施工现场应进行地形、地貌等方面的勘查，为施工作业提供全面的信息。

3. 设备准备铁路路基过渡段施工需要大型设备，如起重机等。

在施工前要检查其完好性，确保能够安全使用。

4. 材料准备铁路路基过渡段施工材料主要有钢筋、混凝土等，施工前需要购买足够的材料，确保施工进展。

5. 人员准备施工需要的人员包括技术人员、施工人员和安全监管人员。

施工前应评估所需人员数量，并组织培训，确保安全、专业施工。

三、作业流程1. 测量路基过渡段施工前需要进行测量，以便制定施工计划和确定施工标准。

2. 挖坑根据测量结果，将破坏的路基清除干净，并开挖放置钢筋的坑槽。

坑槽应按要求深度和宽度开挖，设置错综交错的纵横向排水沟，确保排水通畅。

坑槽底部应铺设防止钢筋直接接触土壤的分离膜。

3. 配置钢筋根据设计图纸，按要求配置钢筋，并将钢筋固定在坑槽中。

钢筋应保持水平和纵向垂直，并按照设计要求间距固定。

4. 浇注混凝土钢筋配置完成后，应进行混凝土浇注。

混凝土应按照设计配比条目进行配制，并在浇筑前进行试块。

浇筑过程中，应通过震动器震动，以排除混凝土中的气泡。

5. 养护混凝土浇注完成后，需进行养护。

一般要求养护时间不少于14天，养护条件要符合规定，养护期间应对养护情况进行巡视和检查。

铁路过渡段填筑施工作业指导书一、施工前准备1. 对填筑区域进行现场勘测，并确定填筑区域的范围、高程和具体施工方案；2. 安排好施工人员，并进行工作安全培训；3. 准备好必要的施工设备和工具，如挖掘机、推土机、压路机、水泥浆料搅拌机等设备和扁铲、搬运车等工具；4. 确定施工现场，并对其进行围界和标志，确保周围行人和车辆知晓。

二、施工步骤1. 清理现场在开始施工之前，必须先对填筑区域进行清理。

这一步的目的是确保施工区域平整，没有障碍物或其它妨碍施工的物品。

清理现场必须非常谨慎，要避免对铁路线路或其它设施造成损坏。

2. 开挖现场在清理现场之后，需要开挖填筑区域，并将其打平。

这一步需要使用挖掘机等工具进行操作。

在挖掘过程中，必须要注意不要损坏铁路线路和其它设施。

挖出的土方必须顺利地运走到指定场地，以免造成成堆的土方对周围的环境造成影响。

3. 整理坑底当挖掘完填筑区域之后，必须对坑底进行整理工作。

这一步的目的是要使坑底平整，以便后续填筑工作顺利进行。

整理坑底时，需要特别注意不要损坏铁路线路或其它设施。

4. 进行填筑在整理坑底之后，可以开始填筑工作。

填筑时，必须根据施工方案进行操作，并严格按照设计高程进行填筑。

首先要进行初填，并轻轻压实，以确保填筑土方稳定。

然后再进行中填和末填。

这一步需使用挖掘机和推土机等工具进行操作。

添加水泥和浆料，然后开始混合。

混合后，再进行填筑和压实。

当最后一道填土已经压紧之后，需要对已填的区域进行检查，确保其高程合格。

5. 进行护面工作对于在铁路过渡段填筑的区域，需要进行护面工作。

这一步的目的是要保护填筑土方，避免其因气候原因或其它外在因素导致的破坏。

护面工作可以使用生石灰等混合材料进行处理。

6. 完成施工文案在填筑工作完成之后，需要对施工文案进行备案。

同时，应进行验收，确保填筑工作达到了需求高度且其稳定性和安全性符合标准。

如无标准施工文案和验收标准，请参考相关铁路施工规范进行操作。

厦深铁路XSGZQ-9标路基过渡段AB组填料施工作业指导书(DK389+030〜DK418+697)编制：_____________审核：_____________审批：_____________中铁二十三局集团厦深铁路（广东段）工程指挥部一工区二00九年四月1・过渡段形式 (3)2・过渡段设计情况 (3)3 4 B组填料要求 (5)4 •过渡段填料施工工艺 (6)5 •基底处理 (6)6 . A、B组填料检测 (8)7 •过渡段施工质量控制要点 (10)路磔渡段AB 组卿施工作业指导书1・路基过渡段形式:过渡、桥隧过渡等形式。

2. 过渡段设计情况:过渡段基床表层范围内掺入5%水泥。

台后的正梯形部分采用水泥稳 定级配碎石（掺5%水泥）填筑，其后再设置一段倒梯形过渡过段，采用A 、 B 组填料。

在路基与桥台结合部设宽10cm 带水槽的渗水墙，渗水墙采用无 砂混凝土块砌筑，长30cm,厚10 cm,宽15 cm o 在渗水墙底部设直径q> =100mm 渗水管将渗流水排出路基以外，过渡段桥台基坑应混凝土回填。

2.1半填半挖横向过渡：基床表层采用级配碎石，基床底层采用A 、B 组填 料或级配碎石，底层换填A 、 B 组填料。

2.2堤堑过渡：基床表层、底层及底层以下均采用级配碎石掺5 %水泥。

填方段底层及底层以下正梯形部分采用级配碎石掺5 %水泥，倒梯形 部分采用A 、 B 组填料；挖方段底层底宽5m 的倒梯型范围内采用级配碎石掺5 %水泥。

2.4路涵过渡：基床表层采用级配碎石掺5 %水泥，底层及底层以下采用级 配碎石掺5 %水泥和A 、B 组填料。

2.5路隧过渡：隧道与土质、软岩及强风化硬质岩路堑相联时，a.若路基与 斜切式洞门相联，隧道线间沟的水需经过路基侧沟排出，其过渡段长度不小 于27m.其中与隧道相联段应有不小于7m 长采用C25混凝土浇筑,20m 长半填半挖横向过渡、堤堑过渡、路桥过渡、隧过渡、桥桥2.3 :桥过渡：基床表层采用级配碎石掺5%水泥A 口的级配碎石过渡段，其表层采用级配碎石掺5 %的水泥，底层底宽不小于5m 的倒梯形范围采用级配碎石掺5 %的水泥填筑；b.当路基与翼墙洞门相联时,路基范围设置不小于20m的过渡段,过渡段范围基床表层采用级配碎石掺5 %的水泥，底层采用底宽不小于5m的倒梯形范围内采用级配碎石掺5 %的水泥填筑。

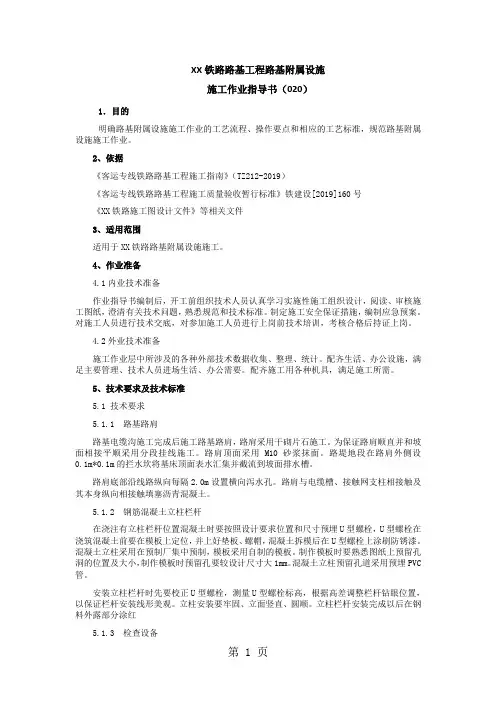

XX铁路路基工程路基附属设施施工作业指导书（020）1．目的明确路基附属设施施工作业的工艺流程、操作要点和相应的工艺标准，规范路基附属设施施工作业。

2、依据《客运专线铁路路基工程施工指南》（TZ212-2019）《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2019]160号《XX铁路施工图设计文件》等相关文件3、适用范围适用于XX铁路路基附属设施施工。

4、作业准备4.1内业技术准备作业指导书编制后，开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，编制应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

4.2外业技术准备施工作业层中所涉及的各种外部技术数据收集、整理、统计。

配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

配齐施工用各种机具，满足施工所需。

5、技术要求及技术标准5.1 技术要求5.1.1 路基路肩路基电缆沟施工完成后施工路基路肩，路肩采用干砌片石施工。

为保证路肩顺直并和坡面相接平顺采用分段挂线施工。

路肩顶面采用M10砂浆抹面。

路堤地段在路肩外侧设0.1m*0.1m的拦水坎将基床顶面表水汇集并截流到坡面排水槽。

路肩底部沿线路纵向每隔2.0m设置横向泻水孔。

路肩与电缆槽、接触网支柱相接触及其本身纵向相接触填塞沥青混凝土。

5.1.2 钢筋混凝土立柱栏杆在浇注有立柱栏杆位置混凝土时要按照设计要求位置和尺寸预埋U型螺栓，U型螺栓在浇筑混凝土前要在模板上定位，并上好垫板、螺帽，混凝土拆模后在U型螺栓上涂刷防锈漆。

混凝土立柱采用在预制厂集中预制，模板采用自制的模板。

制作模板时要熟悉图纸上预留孔洞的位置及大小，制作模板时预留孔要较设计尺寸大1mm。

混凝土立柱预留孔道采用预埋PVC 管。

安装立柱栏杆时先要校正U型螺栓，测量U型螺栓标高，根据高差调整栏杆钻眼位置，以保证栏杆安装线形美观。
