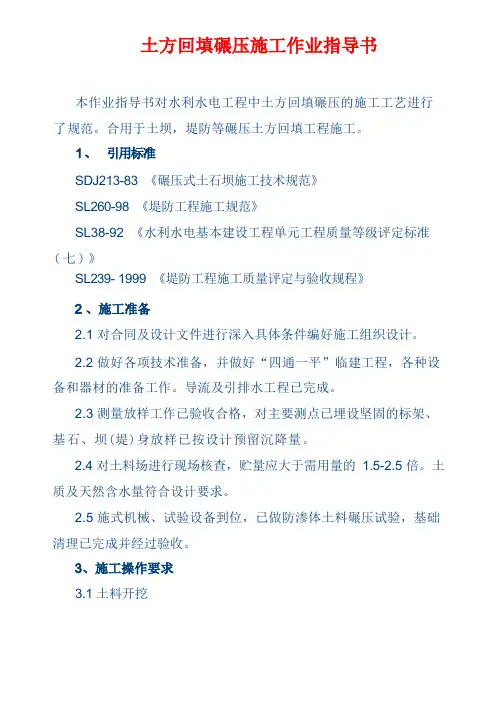

土方回填作业指导书

本作业指导书对水利水电工程中土方回填碾压的施工工艺进行了规范。

合用于土坝，堤防等碾压土方回填工程施工。

SDJ213-83 《碾压式土石坝施工技术规范》SL260-98 《堤防工程施工规范》SL38-92 《水利水电基本建设工程单元工程质量等级评定标准(七)》SL239- 1999 《堤防工程施工质量评定与验收规程》2.1 对合同及设计文件进行深入具体条件编好施工组织设计。

2.2 做好各项技术准备，并做好“四通一平”临建工程，各种设备和器材的准备工作。

导流及引排水工程已完成。

2.3 测量放样工作已验收合格，对主要测点已埋设坚固的标架、基石、坝(堤)身放样已按设计预留沉降量。

2.4 对土料场进行现场核查，贮量应大于需用量的1.5-2.5 倍。

土质及天然含水量符合设计要求。

2.5 施式机械、试验设备到位，已做防渗体土料碾压试验，基础清理已完成并经过验收。

3.1 土料开挖3.1.1 料场开挖前应划定开挖范围，清除树根乱石及妨碍施工的 一切障碍物，排除场内积水，开好排水沟。

3.1.2 土料的天然含水量接近施工控制下值时，采用立面开挖， 含水量偏大时，采用平面开挖。

3.1.3 当层状土料有需剔除的不合格料层时，用平面开挖，当层 状土料允许掺混时，用立面开挖。

3.1.4 冬季施工宜用立面开挖。

3.1.5 取土坑壁应稳定，立面开挖时严禁掏底施工。

3.2 铺料3.2.1 防渗体土料铺筑应平行堤轴线按次进行，分段作业和长度 不应小于 100m ，人工作业时不小于 50m 。

3.2.2 作业面宜分成铺土、碾压、检验三段，以利流水作业，应 分层统一铺土，统一碾压，专人取样检验，严禁浮现界沟。

3.2.3 相邻施工段的作业面需均衡上升，若不可避免浮现高差时， 要以 1 ：3- 1 ：5 的斜坡连接。

3.2.4 土料宜用进占法卸料，用推土机或者人工铺至规定部位，严 禁将砂砾料或者其他透水料与粘性土料混杂。

3.2.5 铺土厚度及块置直径限制尺寸如下表：≤5 ≤8人工夯、机械夯15-2020-25轻 型3.2.6 铺料至堤边时，应在设计边线外侧各超镇一定余量，人工 铺料为 10cm ，机械铺料为 30cm 。

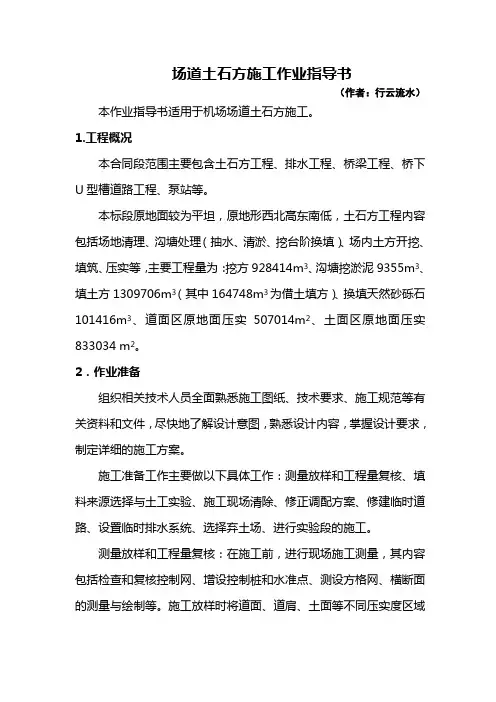

场道土石方施工作业指导书（作者：行云流水）本作业指导书适用于机场场道土石方施工。

1.工程概况本合同段范围主要包含土石方工程、排水工程、桥梁工程、桥下U型槽道路工程、泵站等。

本标段原地面较为平坦，原地形西北高东南低，土石方工程内容包括场地清理、沟塘处理（抽水、清淤、挖台阶换填）、场内土方开挖、填筑、压实等，主要工程量为：挖方928414m3、沟塘挖淤泥9355m3、填土方1309706m3（其中164748m3为借土填方）、换填天然砂砾石101416m3、道面区原地面压实507014m2、土面区原地面压实833034 m2。

2．作业准备组织相关技术人员全面熟悉施工图纸、技术要求、施工规范等有关资料和文件，尽快地了解设计意图，熟悉设计内容，掌握设计要求，制定详细的施工方案。

施工准备工作主要做以下具体工作：测量放样和工程量复核、填料来源选择与土工实验、施工现场清除、修正调配方案、修建临时道路、设置临时排水系统、选择弃土场、进行实验段的施工。

测量放样和工程量复核：在施工前，进行现场施工测量，其内容包括检查和复核控制网、增设控制桩和水准点、测设方格网、横断面的测量与绘制等。

施工放样时将道面、道肩、土面等不同压实度区域的边界以及结构物位置准确放出，做好标记，标明其轮廓，并用方格法进行土石方的工程量计算和复核，作好记录。

填料来源选择与土工实验：开工前及时对填料来源进行选择，并对填料按规定的方法取样进行试验，测定填料的类别、等级、液塑限、天然密实度等详细数据，用重型击实法确定土的最大干密度和最佳含水量，为填料选择以及压实工艺提供依据。

施工现场清理：施工前，尽快清理拆迁残存的各种施工障碍物，为土方大面积开挖和回填创造有利条件。

同时清除前应在平面图上予以标识。

修正调配方案：结合队伍分工,仔细研究土方调配方案并进一步细化,确保合理运距,保证土方施工进度。

修建临时道路：既结合管区内整体临时道路的需要,又确保土方施工不因临时道路而受到影响。

DJYXX 河北省电力建设第一工程公司（车间名称）标准DJYXX-1XXX-2011 土方回填作业指导书2011-XX-XX 发布 2011-XX-XX 实施河北省电力建设第一工程公司（车间名称）发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)《火电施工质量检验及评定标准》第一篇，土建工程（DL/） (1)《电力建设施工及验收技术规范》（建筑工程篇）现行版本 (1)《职业健康安全和环境管理规定》（国网2006年试行版） (1)《建筑地基基础工程施工质量验收规范》GB50202-2002 (1)《工程建设强制性条文》（电力工程部分2006年版） (1)《建筑工程施工手册》 (1)3 职责 (1)4 作业前的条件和准备 (1)5作业工期 (3)6作业程序 (4)7 报告与记录 (6)附录 A (6)土方回填施工流程图 (6)前言本作业指导书……（编制依据、目的、意义及背景等必要信息）。

本作业指导书由XXXXXXX归口。

本作业指导书起草单位：本作业指导书主要起草人：本作业指导书为首次发布。

土方回填施工作业指导书1 范围本作业指导书规定了土方类施工常用的施工工艺标准，适用于工业及民用建筑物、构筑物大面积平整场地、大型基坑和管沟等类回填土施工。

2 规范性引用文件DL 电力建设安全工作规程第2部分火力发电厂《火电施工质量检验及评定标准》第一篇，土建工程（DL/）《电力建设施工及验收技术规范》（建筑工程篇）现行版本《职业健康安全和环境管理规定》（国网2006年试行版）《建筑地基基础工程施工质量验收规范》GB50202-2002《工程建设强制性条文》（电力工程部分2006年版）《建筑工程施工手册》3 职责项目部生产经理负责部署该项施工任务，侧重于施工组织；技术负责人负责审批施工方案，负责专业技术和指导施工；技术员负责单位工程该项具体技术施工，侧重与施工技术和质量；安全员负责该项作业安全方面监督与管理；质量员负责该项作业质量方面监督与管理；工长负责该项作业施工一线管理与监督，兼顾对施工质量和安全的全面管理。

1．适用范围明挖法施工地下工程结构顶板覆土方回填。

2．技术要求（1）结构顶板混凝土强度达到设计强度值的100%，且已经完成顶板防水层及防水保护层施工，方可进行顶板覆土回填施工。

（2）结构顶板防水层以上500mm范围回填粘土并采用人工夯实。

（3）回填土料应符合设计要求，保证填方的强度和稳定性，如设计无要求时，应符合以下规定：1）碎石类土、砂土和爆破石渣（粒径不大于每层铺土厚度的2/3），可用于表层下的填料；2）含水量符合压实度要求的粘土，可作各层填料；3）淤泥和淤泥质土，一般不能用作填料，但在软土地区，经过处理含水量符合压实要求的，可用于填方中的次要部位。

（4）填土土料含水量的大小，直接影响到夯实（碾压）质量，在夯实（碾压）前应先试验，以得到符合密实度要求条件下的最优含水量和最少夯实（或碾压）次数。

含水量过小，夯实（碾压）不实；含水量过大，则易成橡皮土。

各种土的最优含水量和最大密实度参考数值见表2-1。

粘性土料施工含水量与最优含水量之差可控制在-4%～+2%范围内（使用振动碾压时，可控制在-6%～+2%范围内）。

土的最优含水量和最大干密度参考表表2-1注：1.表中土的最大干密度应以现场实际达到的数值为准；2.一般性的回填，可不作此项测定。

（5）土料含水量一般以手握成团，落地开花为宜。

当含水量过大，应采取翻松、晾干、风干、换土回填、掺入干土或其他吸水性材料等措施；如土料过干，则应预先浇水润湿，亦可采取增加压实次数或使用大功率压实机械等措施。

3．工序施工工艺流程4. 工序施工要点：4.1填土方法4.1.1汽车填土自卸汽车为成堆卸土，须配以挖掘机、推土机摊平。

每层的铺土厚度不大于30～50cm （随选用压实机具而定）。

填土可利用汽车行驶作部分压实工作，行车路线须均匀分布于填土层上。

汽车不能在虚土上行驶，卸土推平和压实工作须采取分段交叉进行。

4.1.2推土机填土填土应由下而上分层铺填，每层虚铺厚度不宜大于30cm。

1 编制依据1.1 《建筑地基基础工程施工质量验收规范》 GB50202—20021.2 《建筑边坡工程技术规范》 GB50330—20021.3 《电力建设施工质量验收及评定规程—土建工程》1.4 《电力建设安全工作规程》火力发电厂部分 DL5009.1—20021.5 《厂区循环水管及阀门井土建施工图》 60- F5561S-S51071.6 《厂区循环水管道安装图（一）》 60- F5561S-S02651.7 《厂区循环水管道安装图（二）》 60- F5561S-S02661.8 《建筑施工手册》2 工程概述循环水管道范围：间冷塔—甲醇；间冷塔—汽机房；设计标高见图中说明。

循环水管沟开挖受现场因素制约采用分段开挖、分段安装、分段回填的方案。

间冷塔—甲醇循环水管道基坑为矩形，基坑上口为13.6m,下口为6m。

基坑最北角坐标分别为A=3195.00、B=4650.00和A=3195.00、B=4653.00。

3施工准备3.1开挖前准备工作3.1.1现场施工用水、用电及照明系统正常。

3.1.2现场文明施工规划符合要求。

3.1.3施工前必须进行技术、安全交底。

3.1.4机械设备满足施工要求，各类工、器具检验合格。

3.1.5施工临时水准点和管道轴线控制桩已经安全移位至安全地带,并经过校核。

3.1.6特种作业持证上岗，岗前培训结束。

3.2回填前准备工作3.2.1现场施工用水、用电及照明系统正常。

3.2.2现场文明施工规划符合要求。

3.2.3严密性试验、超声波探伤、水压试验等相关检测项目完毕。

3.2.4管口防腐结束并验收合格。

3.2.5特种作业持证上岗，岗前培训结束。

3.3主要施工机械及工器具序号机械名称型号单位数量备注1 挖掘机斗山300 台 12 装载机FL80 台 13 自卸车北方奔驰台104 水准仪DS2800 台 15 塔尺7m 副 16 卷尺50m 盘 17 经纬仪FDT2GCL 台 18 压路机LT220B 台 29 蛙式打夯机台 14作业流程管线定位放线→管线开挖→地基验槽→地基处理→管道安装→水压实验→隐蔽工程验收合格→机械（人力）回填土→洒水润湿→机械（人力）夯实→验收移交5 劳动力组织工地负责人1名，技术员1名，安全员1名，司机10名，力工10名6 施工组织结构7 施工方案7.1开挖7.1.1定位放线根据设计院到图用全站仪定出循环水管沟开挖控制桩，根据控制桩确定开挖边线。

一、施工准备1、材料⑴回填土：且优先利用基槽中挖出的优质土。

回填土内不得含有有机杂质，粒径不应大于 50mm，含水量应符合压实要求。

⑵石屑：不应含有有机杂质。

⑶填土材料如无设计要求，应符合下列规定：1)碎石、砂土(使用细、粉砂时应取得设计单位允许，并办好签证手续)和爆破石碴；可作表层以下的填料。

含水量符合压实要求的粘性土，可作各层的填料。

碎块草皮和有机含量大于 8%的粘性土，仅用于无压实要求的填方。

4)淤泥和淤泥质土普通不能用作填料，但在软土或者沼泽地区，经处理其含水率符合压实要求的，可用于填方中的次要部位。

5)含有机质的生活垃圾土、流动状态的泥炭土和有机质含量大于 8%的粘性土等，不得用作填方材料。

2、作业条件⑴填土基底已按设计要求完成或者处理好，并办理验槽签证。

⑵基础、地下构筑物及地下防水层、保护层等已进行检查和办好隐蔽验收手续，其结构已达到规定强度。

⑶大型土方回填前应根据工程特点、填料种类、设计压实系数、施工条件和压实工艺等合理确定填料含水量、每层填土厚度和压实遍数等施工参数。

重要的填方工程和路基，其参数应通过压实测定确定。

⑷室内地台和管沟的回填，应在完成上下水道安装(经试水合格) 或者间墙砌筑，并将填区内的积水和有机杂物等清除干净后再进行。

⑸在建(构)筑物地面以下的填方，若填筑厚度小于 0.5m，应清除基底上的草皮和垃圾；若填筑厚度小于 1m，应清除树墩及割去长草。

⑹填土前，应做好水平高程的测设。

基坑(槽)或者沟坡边上按需要的间距打入水平桩，室内和散水的墙边应有水平标记。

二、操作工艺1、当填方基底为积土或者耕植土时，如设计无要求，可采用推土机或者工程机械压实 5~6 遍。

2、填筑粘性土，应在填土前检验填料的含水率。

含水量偏高时，可采用翻松晾晒，均匀掺入干土等措施；含水量偏低，可预先晒水湿润，增加压实遍数或者使用大功率压实机械等措施。

3、使用碎石类土或者爆破石渣作填料时，其最大粒径不得超过每层铺填厚度的 2/3 (当使用振动辗压时，不得超过每层铺填厚度的 3/4)。

土方回填作业指导书一、编制目的为进一步提高基础设施项目工程施工管理水平，明确土方回填施工工序要求，促进对重要、重点工序的掌握，推进标准化管理，特编制本作业指导书。

二、编制依据1.《建筑地基工程施工质量验收标准》2.《建筑地基处理技术规范》3.《城市综合管廊工程技术规范》4.《湿陷性黄土地区建筑基坑工程安全技术规程》5.《建设工程质量管理条例》6.《建筑安全生产监督管理规定》7.《建设工程施工现场管理规定》8.《建设工程安全生产管理条例》9.《危险性较大的分部分项工程安全管理办法》三、适用范围适用于市政工程地下空间、管廊、轨道交通等项目明挖基坑土方回填施工。

四、施工工艺及方法要求4.1工艺流程图4.1-1土方回填流程图4.2土方回填方式4.碾压时，轮（夯）迹应相互搭接，防止漏压或漏夯。

长宽比较大时，填土应分段进行。

每层接缝处应作成斜坡形，碾迹重叠0.5～1.0m左右，上下层错缝距离不应小于lm。

5.防水施工后短时间内进行土方回填夯实，避免防水层长期曝晒。

6.在机械施工碾压不到的填土部位，应配合人工推土填充，用蛙式打夯机分层夯打密实。

7.人工夯实按每段10～20m一次性达到要求后向前推进，在回填铺土及碾压和夯实时其推进方向与线路中线平行。

8.人工夯填时，打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。

夯与夯之间重叠不小于1/3夯底宽度。

9.用压路机进行大面积填方碾压时，应从两侧逐渐压向中间且对称依次推进，填土按要求分段进行，分段填夯接茬处，土坡需填成阶梯形，梯形的高宽比一般为1∶2，上下层错缝宽度不小于1.0m，高度不大于0.5m，碾压时碾迹应有15～20cm的重叠度，避免漏压。

碾压不到之处，应用小型夯实机械配合夯实。

10.隧道顶板上部1m范围内回填材料应采用人工分层夯实，禁止大型碾压机直接在隧道顶板上部施工。

人力大面积夯填时，夯填应初步平整，夯实时要按一定方向进行，一夯压半夯，夯夯相接，每遍纵横交叉，分层夯打。

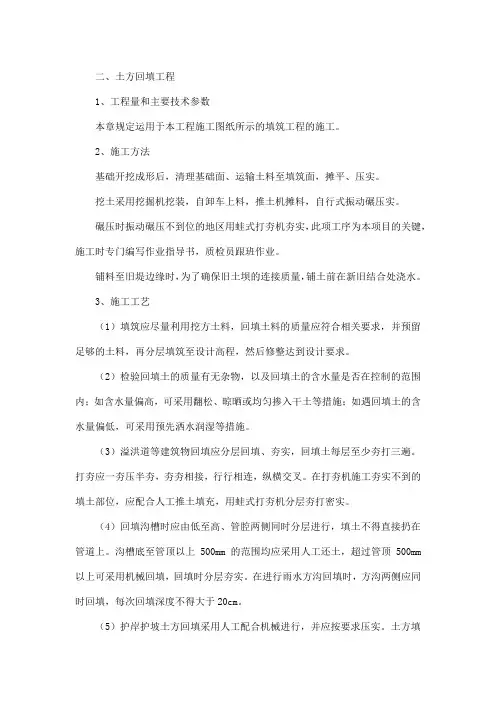

二、土方回填工程1、工程量和主要技术参数本章规定运用于本工程施工图纸所示的填筑工程的施工。

2、施工方法基础开挖成形后，清理基础面、运输土料至填筑面，摊平、压实。

挖土采用挖掘机挖装，自卸车上料，推土机摊料，自行式振动碾压实。

碾压时振动碾压不到位的地区用蛙式打夯机夯实，此项工序为本项目的关键，施工时专门编写作业指导书，质检员跟班作业。

铺料至旧堤边缘时，为了确保旧土坝的连接质量，铺土前在新旧结合处浇水。

3、施工工艺（1）填筑应尽量利用挖方土料，回填土料的质量应符合相关要求，并预留足够的土料，再分层填筑至设计高程，然后修整达到设计要求。

（2）检验回填土的质量有无杂物，以及回填土的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇回填土的含水量偏低，可采用预先洒水润湿等措施。

（3）溢洪道等建筑物回填应分层回填、夯实，回填土每层至少夯打三遍。

打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。

在打夯机施工夯实不到的填土部位，应配合人工推土填充，用蛙式打夯机分层夯打密实。

（4）回填沟槽时应由低至高、管腔两侧同时分层进行，填土不得直接扔在管道上。

沟槽底至管顶以上500mm的范围均应采用人工还土，超过管顶500mm 以上可采用机械回填，回填时分层夯实。

在进行雨水方沟回填时，方沟两侧应同时回填，每次回填深度不得大于20cm。

（5）护岸护坡土方回填采用人工配合机械进行，并应按要求压实。

土方填筑完毕后进行削坡整理，削坡整理采用反铲挖掘机挖除土堤设计边线外侧超填土方，人工配合修整边坡，使断面尺寸严格符合设计要求。

（6）建筑物靠近墙体2m范围内采用人工回填、人工夯实，并应对称分层回填夯实；靠近墙体2m范围外科采用机械回填，小型机械夯实。

（7）建筑物回填从周围槽底对称开始，压实度符合相关回填要求。

回填时采用人工回填，按照虚铺厚度20cm分层回填、整平、夯实。

夯实机具选用小型电动夯机或汽油夯机，每层夯实遍数暂定为3-4遍（以施工中试验结果为准）。

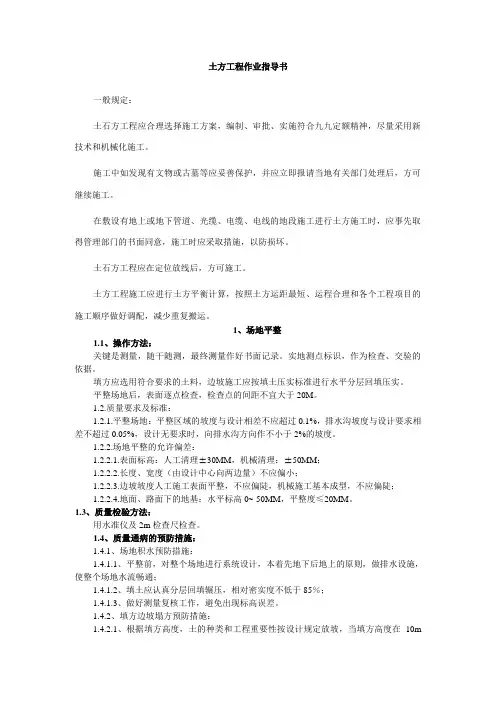

土方工程作业指导书一般规定：土石方工程应合理选择施工方案，编制、审批、实施符合九九定额精神，尽量采用新技术和机械化施工。

施工中如发现有文物或古墓等应妥善保护，并应立即报请当地有关部门处理后，方可继续施工。

在敷设有地上或地下管道、光缆、电缆、电线的地段施工进行土方施工时，应事先取得管理部门的书面同意，施工时应采取措施，以防损坏。

土石方工程应在定位放线后，方可施工。

土方工程施工应进行土方平衡计算，按照土方运距最短、运程合理和各个工程项目的施工顺序做好调配，减少重复搬运。

1、场地平整1.1、操作方法：关键是测量，随干随测，最终测量作好书面记录。

实地测点标识，作为检查、交验的依据。

填方应选用符合要求的土料，边坡施工应按填土压实标准进行水平分层回填压实。

平整场地后，表面逐点检查，检查点的间距不宜大于20M。

1.2.质量要求及标准：1.2.1.平整场地：平整区域的坡度与设计相差不应超过0.1%，排水沟坡度与设计要求相差不超过0.05%，设计无要求时，向排水沟方向作不小于2%的坡度。

1.2.2.场地平整的允许偏差：1.2.2.1.表面标高：人工清理±30MM，机械清理：±50MM；1.2.2.2.长度、宽度（由设计中心向两边量）不应偏小；1.2.2.3.边坡坡度人工施工表面平整，不应偏陡，机械施工基本成型，不应偏陡；1.2.2.4.地面、路面下的地基：水平标高0~-50MM，平整度≤20MM。

1.3、质量检验方法：用水准仪及2m检查尺检查。

1.4、质量通病的预防措施：1.4.1、场地积水预防措施：1.4.1.1、平整前，对整个场地进行系统设计，本着先地下后地上的原则，做排水设施，使整个场地水流畅通；1.4.1.2、填土应认真分层回填辗压，相对密实度不低于85％；1.4.1.3、做好测量复核工作，避免出现标高误差。

1.4.2、填方边坡塌方预防措施：1.4.2.1、根据填方高度，土的种类和工程重要性按设计规定放坡，当填方高度在10m内，宜采用1:1.5，高度超过10m，可作成折线形，上部为1:1.5，下部采用1:1.75；1.4.2.2、土料符合要求，不良土质可随即进行坡面防护，保证边缘部位的压实质量，对要求边坡整平拍实的，可以宽填0.2m；1.4.2.3、在边坡上下部作好排水沟，避免在影响边坡稳定的范围内积水。

房屋建筑工程土方回填施工作业指导书、适用范围适用于工业与民用建筑、构筑物平整场地、基坑和管沟等土方回填工程。

二、施工准备2. 1技术准备1.回填土前应根据工程特点、填方土料种类、密实度要求、施工条件等编制回填土方案，经审批后向操作人员进行技术交底。

通过试验确定土料含水量控制范围、虚铺厚度、夯实遍数等参数。

2.根据分层回填厚度测放出回填标高控制线，以控制回填土的标高或厚度。

3.确定土方机械、车辆的行走路线，并事先检查，必要时对经过的道路、桥梁进行加固加宽处理。

4.编制机械回填土施工方案，依据工程特点和填方土料种类通过试验确定含水量、虚铺厚度、压实遍数等参数，并向操作人员进行技术交底。

5.2 材料要求1.土料优先利用基坑中挖出的土，但不得含有机杂质。

使用前应过筛，其粒径不大于50mm，其最大粒径不得超过每层铺填厚度的2/3,使用振动碾时为3/4,含水率应符合规定要求。

2.碎石类土、砂土（使用细、粉砂时应取得设计单位同意）和爆破石渣，可用做表层以下的填料；含水量符合压实要求的粘性土，可用做各层填料;碎块草皮和有机质含量大于8% 的土，仅用于无压实要求的填方；淤泥和淤泥质土一般不能用做填料，但在软土或沼泽地区，经过处理含水量符合压实要求后，可用于填方中的次要部位。

3.主要机具铲土机、自卸汽车、推土机、铲运机、翻斗车、平碾、羊足碾和振动碾、蛙式或柴油打夯机、手推车、铁锹（平头、尖头）、筛子（孔径40mm〜60mm）、木耙、钢卷尺、20#铅丝、胶皮管等。

2.3作业条件1.土方回填前应验收基底标高；并应采取措施，防止地表滞水流入填方区，浸泡地基，造成基土下陷。

2. 填方和压实前，对基底标高、箱型基础墙或地下防水层、保护层等进行检查验收，并做好隐蔽工程验收。

3.房心和管沟的回填，应在完成上下水管道的安装或墙间加固后再进行。

4.施工前，应做好水平高程标志的设置。

在基坑（槽）或管沟边坡上，每隔3m钉上水平撅，或在室内外和散水的边墙上弹水平线或在地坪上钉上标高控制木桩。

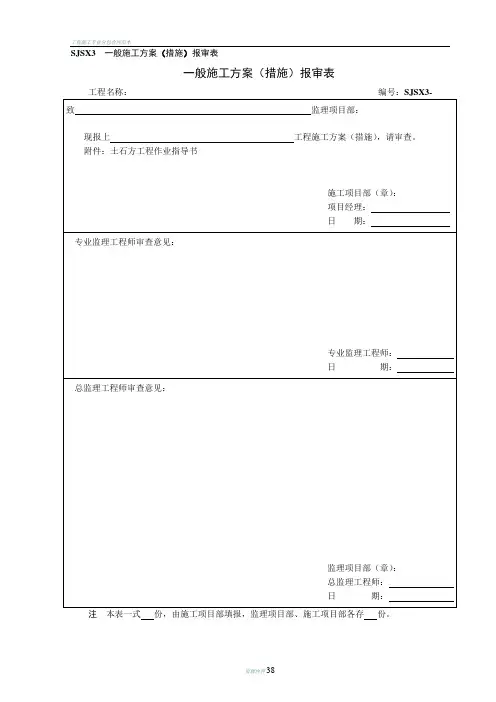

SJSX3一般施工方案（措施）报审表一般施工方案（措施）报审表工程名称：编号：SJSX3-注本表一式份，由施工项目部填报，监理项目部、施工项目部各存份。

土石方工程作业指导书施工项目部2012 年 10 月 27 日批准：年月日审核：年月日编写：年月日目录SJSX3 一般施工方案（措施）报审表 (1)一、编制依据 (6)二、编制目的 (6)三、适用范围 (6)四、工程概述 (7)五、特别注意事项 (8)1、《铁塔及基础配置表》中有关名词说明如下： (8)2、注意事项 (9)3、线路方向 (11)六、线路复测作业方法及要求 (13)1、作业方式： (13)2. 作业准备工作 (13)3、作业任务与要求： (14)七、分坑作业方法及要求 (16)1、作业方式： (16)2、在进行分坑之前，要求各施工队具备下列条件之后，方可进行： (16)3、作业任务与要求： (17)4、分坑方法 (20)图6.1 作业工艺流程图 (28)八、开挖及回填作业方法及要求 (28)1、施工准备 (28)2、施工要点及质量要求 (28)九、施工测量、开挖所用仪器、工器具清单 (31)十、安全注意事项及文明施工和环境要求 (32)十一、质量要求 (33)附表：土石方工程常见危险点和预防措施 (34)一、编制依据◎《110kV-500kV架空送电线路施工及验收规范》（GB50233-2005）◎《110kV-500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）◎《建筑桩基技术规范》（JGJ94-2008）◎《建筑地基基础工程施工质量验收规范》（GBJ50202-2002）◎《利用数码照片资料加强输变电工程安全质量过程控制的通知》（国家电网基建安全［2007］25号）◎《强化输变电工程过程质量数码照片采集与管理的工作要求》（[2010]322号）◎《国家电网公司输变电工程质量通病防治工作要求及技术措施》（国家电网期基建质量［2010］19号）◎关于应用《国家电网公司输变电工程工艺标准库》的通知（基建质量〔2010〕100号）◎《电力建设安全工作规程第2部分：架空电力线路》（DL5009.2-2004）二、编制目的为了保证本标段工程质量，指导现场基坑安全施工和符合质量工艺要求，并保证在安全的前提高基坑开挖的效率，特制定本土石方工程作业指导书。

土方工程施工作业指导书第一节排水与降水一、施工准备1、挖土方前，应根据工程地质资料反映的土质和地下水位情况制定排水或降水方案，并根据方案配置施工机具。

2、基坑（槽）排出的地下水应经过沉淀处理符合环保要求后方能排入市政下水道或河沟。

二、操作工艺1、大型土方施工，应在基坑顶四周设置临时排水沟或截水沟，其截面宜为300~400m（宽）×400mm(深)，纵向坡度宜为0.5%。

临时排水沟或截水沟的设置应尽量与永久性排水设施相结合。

2、在地下水位较低和土质较好的情况下，基坑底四周设置排水沟、集水井，采用明沟排水的方法，必要时可在中间加设小支沟与边沟连通。

排水沟的截面宜为300~400m（宽）×400mm(深)，纵向坡度宜为0.5%。

集水井的截面宜为600mm（长）×600mm（宽）×1000mm（深），＠20~30m设一个。

基坑底地下水由排水沟流入集水井，然后用高扬程潜水泵排走。

3、当地下水较大而土质属细砂、粉砂土时，基坑挖土容易产生流砂现象，需用围蔽截水和人工降低地下水位等方法。

4、围蔽截水的施工方法可以选择钢板桩、钢筋混凝土排桩、地下连续墙、定喷桩幕墙、旋喷桩、深层搅拌桩等，其可根据施工地形、水文地质资料和施工方法等确定，并在施工组织设计中确定。

5、采用人工降低地下水位的方法，应根据挖土的深度和规模，选择钻孔集水井降水或轻型井点降水，其井点的布置数量和形式，要根据含水层渗透系数和涌水量计算确定，并相应配套抽水设备。

三、施工注意事项1、抽水设备的电器部分必须做好防止漏电的保护措施，严格执行接地、接零和使用漏电开关三项要求。

施工现场电线应架空拉设，用三相五线制。

2、在土方开挖后，应保持降低地下水位在基坑底500mm以下，防止地下水扰动基底土。

3、在降水过程过程中，应防止相邻及附近已有建筑物或构筑物、道路、管线等发生下沉或变形，必要时与设计、建设单位协商，对原建筑物地基采取回灌技术等防护措施。

土方回填作业指导书一、工程概况华电内蒙古克旗乌套海一期风电项目位于内蒙古克什克腾旗境内。

风电场场区占地面积约为11.396km2，南北长约4.82km，东西长约4.88km。

本工程拟装机容量49.5MW，共有33台1500KW风力发电机基础。

基础埋深3.0m,拟采用筏板基础，场地范围约20km²。

该工程重要性等级为二级，场地复杂程度等级围三级，地基基础设计等级为二级，岩土工程勘察等级为乙级。

据勘探揭露，场地地基土主要由第四系全新统～上更新统风相沉积粉土、粘土（局部为粉质粘土）、粉细砂、中砂、粗砂和新生界第三系（R）的砂砾岩、泥岩和砂岩组成。

表层分布为第四系全新统风积或冲洪积粉土、粘土（局部为粉质粘土）、粉细砂、中砂和粗砂。

地层分布总体比较稳定，但不同岩性在空间分布厚度和埋深存在一定变化。

根据地层成因和岩性不同，将本工程地层共分为13大层及10个亚（夹）层，各层土分布、岩性特征及性质如下：第1层（层号①）表土：黄褐色，稍湿，以风积成的粉土或粉细砂为主，含大量植物根系，场区内均有分布。

第2层（层号②）粉土：黄褐色，稍湿，稍密～中密，无光泽，无摇振反应，干强度中等，韧性差，局部夹粉细砂、粉质粘土，3～7、10、12、13、15～32、35、37号风机场地分布。

第2-1层（层号②1）细砂：黄褐色，稍湿，稍密～中密，矿物以石英长石为主，颗粒均匀，级配差，局部夹少量粉土、粉质粘土，3、4、9、13～15、23、24、30、31号风机场地分布。

第2-2层（层号②2）粉质粘土：黄色，稍湿，可塑～硬塑，含钙质结核，无光泽，无摇振反应，干强度高，韧性较中等，低压缩性土，局部夹粉细砂，7、12、15、18、33、34、36、37号风机场地分布。

第3层（层号③）粉土：黄色，稍湿，中密，无光泽，无摇振反应，干强度中等，韧性差，含粉细砂、粉质粘土，7、8、13、15、36号风机场地分布。

第3-1层（层号③1）细砂：黄色，稍湿，稍密～中密，矿物以石英长石为主，颗粒均匀，级配差，局部夹少量粉土、粉质粘土，10、13、20、21、23～25、29号风机场地分布。

土石混填路基作业指导书1工程概况K62+415-K62+470段土石混填路基，共55米长。

最大填高16.57米，原设计为强夯处理，由于条件限制强夯无法施工。

根据试验段要求下层土方每层松铺厚度不超过30cm；上层石方每层松铺厚度不超过40cm，最大粒径不超过层厚的2/3。

2土方填筑1、施工工艺1.1测量放样，将拱涵台背范围内的原地面垃圾清理干净并填平碾压，通知测量进行四方联测确认方量。

1.2台背回填，台背回填按照台背回填施工作业指导书进行施工，不做详细介绍。

1.3下层填土施工1）台背回填完成后，装运填料优先选用级配较好的砾类土、砂类土等粗粒土作为填料，严禁使用含草皮、生活垃圾、树根、腐殖质的土以强膨胀土、有机质土和易溶盐超过允许含量的土。

2）填筑、摊铺、碾压①路基每层填筑严格执行“划格上土、挂线施工”。

②准备直径3cm、长150cm红白相间（25cm刻度）的花杆，在边线位置每隔20m插一根，依据花杆上的刻度连续挂好线绳，线绳应绷紧，作为机械平整时的依据，保证平整度和松铺厚度。

③运输车按要求卸料后，先用推土机粗平，对含水量进行检查，不合格要洒水或翻拌晾晒，合格后用平地机精平；检查松铺厚度、平整度，符合要求后方可碾压。

④先稳压，后振动碾压，碾压时压路机遵循从路边向路中、从低侧向高侧的原则；压路机的碾压行驶速度不得超过4km／h，错轮宽度对振动压路机不得小于压实轮的1/3，对三轮压路机不得小于后轮的1/2。

3）压实度检测每层碾压六遍后（碾压来回为一遍）进行压实度检测，通知实验室做压实度，压实度合格后进行下一层施工，压实度不合格则继续碾压直至压实度合格为止。

2、填料要求液限大于50%、塑性指数大于26，不得作为94、96区填料，当粗颗粒含量大于50%，且CBR值大于3时，可直接作为93区填料，当粗颗粒含量小于50%，不能作为路堤填料。

3、施工要点（1）路堤填筑时必须根据设计断面水平分层填筑和压实。

分层最大松铺厚不应超过30cm；分层最小压实厚度不小于10cm。

土方开挖及回填施工方案一、土方开挖：1、土方工程开挖前应编制作业指导书，明确开挖范围、车辆行车路线，明确弃土区域，以保证现场文明施工程度。

2、土方开挖前应仔细查看打桩资料，对未打到设计标高的桩位位置要清楚，防止作业过程中挖到或碰撞桩位。

3、主要采用机械开挖，为保护基层土不受挠动，避免作业过程中挖到或碰撞桩位，机械挖土余400mm厚（桩顶以上不少于200mm 厚）土层用人工挖除。

4、土方开挖应根据不同情况留设合理的施工作业面。

一般地，基础四周留0.6m的工作面，边坡1:0.5。

5、本标施工区域所挖土方，用汽车转运到业主指定的弃土区域，或在业主统一调度下参与全厂的土方平衡。

如在开挖区就近临时堆放土方，须在作业指书中明确并经审批同意，并应符合总平面管理及文明施工要求。

6、在雨季施工时如有必要应用塑料薄膜覆盖边坡，以防止雨水冲刷引起边坡坍塌。

7、土方基坑修整找平到设计标高后应及时自检并通知验槽，对开挖边坡基底土质进行确认。

对不符合设计要求的基底土质及时报告设计工代，并按设计人员意见处理。

经确认后，应尽快进行下一道工序的施工。

二、基坑排水：由于缺乏地质报告及地下水位资料，如该地区土质含水量相对较丰富的话，则采用轻型井点降水，台阶式放坡或进行边坡支护，轻型井点的母管采用φ108、井点管采用φ48×3.5，并根据现场实际基坑面的大小及深度，确定集水管用一层还是二层、井点管的间距与深度、真空泵（或射流器）的大小、潜水泵的功率等；如果地下水位较低且不影响基础施工，则采用基坑内明沟排水，集水井集中用水泵抽到路边排水干道。

三、土方回填1、回填前，填方基底和基础隐蔽工程检查和中间验收应结束。

2、回填土土质符合设计要求并经监理工程师确认。

由试验室、建筑专业公司根据设计的干容重、压实系数，共同试验确定：铺设厚度、夯实机械、压实遍数、含水量等参数。

3、回填土采用自卸汽车运输到基坑边，严禁直接用汽车将回填土倒入基坑。

顶板土方回填的流程顶板土方回填施工作业指导书顶板土方回填施工作业指导书1.现场回填准备（1）顶板防水保护层施工完成，且强度达到设计要求后才能顶板回填；（2）清除顶板上的积水和施工杂物，后浇带采取挡土墙保护措施；（3）做好水平控制标杆，控制回填土的高度、厚度，在基坑边每隔3m钉上水平撅，在地坪上钉上标高控制木桩。

2.施工技术要求（1）土质要求：采用素填土，如粘性土、砂砾土等，不得采用淤泥、粉砂、杂土，有机含量大于8％的腐植土或过湿土或大于150mm粒径的石等土质；（2）结构顶板500mm范围采用人工或小型机械（如蛙式打夯机、柴油打夯机）夯填，分层填土厚度不大于200mm，夯实次数3~4次，500mm以上范围采用机械平碾，分层填土厚度250~300mm，压实次数6~8次，压实系数不小于0.95；填土应预留一定的下沉高度，以备在行车堆重或干湿交替等自然因素作用下，土体逐渐沉落密实，预留沉降量应控制在3%-3.5%；（3）通过试验确定土样最大干密度及最佳含水率。

如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇回填土的含水量偏低，可采用预先洒水润湿等措施；（4）人工夯实要求：每层至少夯打三遍，打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。

严禁采用水浇使土下沉的所谓“水夯”法；（5）机械碾压要求：压路机碾压至少4遍，碾压应先低后高，先两侧后中间，先轻后重，先静后振，先慢后快，轮（夯）迹应相互搭接，防止漏压或漏夯，轮迹重叠15~25cm，压路机最快速度不超过4km/h；（6）填土应分段进行，每层接缝处应作成斜坡形，碾迹重叠0.5～1.0m左右，上下层错缝距离不应小于1.0m；（7）填土应保持一定横坡或中间稍高，两边稍低，以利排水。

当天填土应在当天压实。

已填好的土如遭水浸，应把稀泥铲除后在能进行下一道工序；（8）碾压一层完毕后，应用人工或装载机将表面拉毛。

土层表面太干时，应洒水湿润后继续回填，以保证上、下层接合良好；（9）修整找平：填土全部完成后，应进行表面拉线找平，凡超过标准高程的地方，及时依线铲平；凡低于标准高程的地方，应补土夯实。
