输电系统的可靠性

随着科学技术的发展与进步，人们对于能源的依赖越来越强烈。

作为在当今世界能源中占有重要地位的电能，更是在国民生活经济中起着不可替代的作用。

在当今社会，电能作为国民经济的基础产业，电力系统一旦发生事故，将对经济、社会各层面产生严重的直接或间接后果。

所以我们应当更加注重提高电力系统的可靠性、安全性与稳定性，同时关注电力系统的经济性与可持续性，使电力系统能够高效安全有效的为人们服务。

一、电力系统可靠性、安全性与稳定性的基本定义电力系统的可靠性定义为：电力系统按可接受的质量标准和所需数量，不间断地向电力用户提供电力和电量的能力的量度。

电力系统的安全性是指系统在发生故障情况下，系统能保持稳定运行和正常供电的风险程度。

电力系统稳定性是指在给定的初始运行方式下，一个电力系统受到物理扰动后仍能够重新获得运行平衡点，且在该平衡点大部分系统状态量都未越限，从而保持系统完整性的能力。

二、电力系统可靠性、安全性与稳定性之间的关系电力系统的可靠性包括电力系统设计和运行中的全部客观因素。

为了保证电力系统的运行可靠性，电力系统必须在其运行的绝大部分时间里都处于安全状态，其实这就是在对电力系统的安全性做出了要求。

从这方面可以体现出安全性是可靠性的保证。

为了保证电力系统的安全性，这就要求系统有能力应对发生的紧急事故，如设备的损坏等。

除此之外，电力系统应该能在紧急事故发生之后重新达到稳定状态，但是这个状态也是不安全的，主要是因为故障后系统重新稳定后的状况导致装备过载或电压越界。

电力系统的安全性与稳定性都具有时变的属性，可以通过一组在特定条件下的电力系统的性能来进行判断。

而电力系统的可靠性，通常是指系统的平均性能，它通过在一段时间内综合考虑系统的性能来进行判断的。

三、电力系统可靠性、安全性与稳定性分析的主要内容电力系统可靠性分析分为充裕度和安全性两个方面。

充裕度又可称为静态可靠性，是指电力系统维持连续供给用户所需的负荷需求的能力。

安全性又可称为动态可靠性，是指电力系统在场景切换后，能否承受该扰动的能力，并不间断向用户提供电能的能力。

引言输电网是电力系统的重要组成部分，其主要任务是完成电力的输送，同时要满足安全、可靠性的要求。

因此，衡量输电系统性能的重要标志就是在考虑设备随机故障的条件下系统完成输电功能的能力。

该能力不仅体现了系统设计、运行和维护水平，还与设备本身质量有密切关系。

对于中国这样一个需要大量能源远距离传输的电网，其输电网性能评价显得尤为重要。

世界范围内输电网性能评价都是起步于输变电设施可靠性管理。

北美可靠性组织（NERC）把输电网可靠性性能分为：输变电设施可靠性性能和输电网系统可靠性性能两部分，输电网系统可靠性性能进一步分解为输送能力和输电服务能力。

我国对输电网可靠性性能管理还处于设施可靠性管理阶段，2010年国家电网公司把输电能力指标整合到国家电网的管理中，并改进了相应的数据采集和评价系统。

随着国内新能源发电的快速发展以及电力改革步伐的加快，对输电网可靠性提出了更高的要求，监管部门和电力企业对可靠性的关注和需求都将发生变化，如何在新的形势下开展输电网可靠性性能管理成为一个重要的课题。

国内学者借鉴国外的研究成果开展了相关研究，参考北美的输电能力评价指标，结合国内电网特征，改进性地提出了国家电网公司基于回路的输电系统可靠性评价指标体系和计算方法。

参考北美输电系统输电服务能力评价体系，提出了适应于中国发展现状的连接点评价指标。

介绍了北美以及英国所使用的输电系统可靠性性能评价指标，并通过对比得到我国与英国、北美评价指标方面的差异。

上述研究都是在北美评价体系基础上建立的国内评价系统，虽稍有改进但未跳出总体框架，而且对国内现有管理体系的问题和需求分析不足。

本文在对国内外输电网可靠性性能管理全面调研和分析的基础上，对比了国内外管理体系的差异，提出了国内目前存在的问题，分析了电力改革形势下国内对输电网可靠性性能管理的需求，并论证了未来管理中所需的关键技术。

国内外输电网可靠性性能管理现状及对比1.1 国内输电网可靠性性能管理现状及成效分析1.1.1 管理现状中国对输电网可靠性性能管理还处于设施可靠性管理阶段。

分析电力系统的稳定性和可靠性电力系统是现代社会中不可或缺的基础设施之一，稳定性和可靠性是其关键问题之一。

本文将对电力系统的稳定性和可靠性进行分析。

首先，稳定性是电力系统的基本要求之一。

稳定性指的是电力系统在发生干扰或故障时，保持正常的运行状态。

在电力系统中，各个组件之间存在复杂的相互作用关系，而这些关系的稳定性对于整个系统的运行具有至关重要的影响。

例如，在传输网络中，输电线路的稳定性直接影响到电能的传输能力和质量。

若输电线路的稳定性较差，可能导致线路过载、电压波动等问题，从而影响电力系统的正常运行。

其次，可靠性是电力系统的另一个关键问题。

可靠性指的是电力系统在面对不同类型的故障或极端工况时，能够持续稳定地提供电力供应的能力。

电力系统作为一个复杂的工程系统，其中包含了多个关键设备和组件，如变电站、发电机组、开关设备等。

这些设备的可靠性直接影响到电力系统的可靠性。

因此，在电力系统的设计、建设和运维过程中，必须充分考虑设备的可靠性，采取相应的措施来提高系统的可靠性。

在分析电力系统的稳定性和可靠性时，必须综合考虑系统的结构、故障和负荷等因素。

首先，系统的结构对于系统的稳定性和可靠性具有重要影响。

系统的结构包括输电线路的布置、变电站的设置以及各个组件之间的连接方式等，而这些结构的合理性和灵活性对于系统的稳定性和可靠性具有至关重要的意义。

其次，故障的发生和处理对于系统的稳定性和可靠性也有重要影响。

故障包括设备的失效、短路、过载等，而如何及时准确地检测和处理这些故障，以及如何防止故障的扩散和蔓延，对于系统的稳定性和可靠性至关重要。

最后，负荷对于系统的稳定性和可靠性也有直接影响。

系统负荷的波动、峰谷差异等因素都可能引发系统的不稳定和供电的不可靠，因此在电力系统的设计和运行过程中，必须充分考虑负荷的特点和变化。

为了提高电力系统的稳定性和可靠性，可以采取一系列的技术措施。

首先，应加强对系统的监测和控制。

通过建立完善的监测系统，及时获得系统各项指标以及设备的运行状态，从而能够及时发现和处理潜在的问题。

高压直流输电系统的可靠性分析一、引言随着能源需求的增长和能源供应的不断优化，高压直流输电系统作为一种新兴的能源传输方式，正在逐渐成为电力行业的关注焦点。

然而，输电系统的可靠性是保障能源传输的重要因素之一。

本文将对高压直流输电系统的可靠性进行分析和探讨。

二、高压直流输电系统的特点高压直流输电系统是一种将交流电能转换为直流电能，并通过电缆或空间通道进行传输的输电方式。

相比传统的交流输电系统，高压直流输电系统具有以下特点：1. 电能损耗低：由于直流输电系统经过整流变换，减少了电能由于电流频率变化而导致的电阻损耗和电感损耗，因此电能输送效率更高。

2. 线损小：高压直流输电系统可通过采用高压高频率来降低电流的大小，从而减少线路的电阻损耗。

3. 传输距离远：因为高压直流输电系统中的直流电流不会出现交流电流的衰减问题，所以可以实现更长距离的输电。

三、高压直流输电系统可靠性影响因素高压直流输电系统的可靠性受多个因素影响，下面将介绍几个主要因素：1. 设备可靠性：输电系统中的设备包括整流器、逆变器、电缆等，对于系统的可靠性起着至关重要的作用。

设备的设计、制造和运维水平将直接影响系统的可靠性水平。

2. 环境因素：输电系统运行在多样的环境条件下，如极端天气、高温、低温、高海拔等情况。

这些环境因素对设备的性能和可靠性产生重要影响。

3. 维护和修复周期：定期的维护和修复周期对于设备的可靠性至关重要。

不合理的维护和修复策略可能导致设备故障和系统中断。

四、高压直流输电系统可靠性评估方法为了确保高压直流输电系统的可靠性，需要对其进行评估。

以下是几种常用的评估方法：1. 故障树分析：故障树分析是一种定性和定量分析方法，用于识别系统故障发生的可能性和潜在原因。

通过构建故障树模型，可以对系统的可靠性进行评估，以提前采取措施防止故障发生。

2. 可靠性指标：可靠性指标是评估系统可靠性的指标，包括平均故障间隔时间、平均修复时间、故障率等。

高压直流输电系统的可靠性评估与改进高压直流输电系统是一种用于远距离输电的重要技术，具有输电损耗小、输电能力强、占用土地面积小等优点。

然而，由于环境、设备老化、运营维护等原因，高压直流输电系统的可靠性存在一定的挑战。

因此，对高压直流输电系统进行可靠性评估，并采取相应的改进措施，对确保系统的稳定运行具有重要意义。

首先，对于高压直流输电系统的可靠性评估，可以从以下几个方面进行考虑：1. 设备可靠性评估：包括整流器、逆变器、变压器等设备的可靠性评估。

通过对设备的运行数据进行统计分析，可以评估设备的平均故障率和平均修复时间。

同时，还可以进行设备的可靠性指标计算，如MTTF（平均无故障时间）、MTTR（平均修复时间）等。

2. 环境可靠性评估：考虑到高压直流输电系统常常处于极端环境条件下运行，如高温、低温、高海拔等，需要对环境对系统可靠性的影响进行评估。

通过对环境因素的测量和分析，可以确定环境对设备寿命和可靠性的影响程度，并采取相应的措施，如设备保护、冷却措施等。

3. 运营维护可靠性评估：对高压直流输电系统的运营维护过程进行评估，包括设备巡检、故障处理、预防维护等。

通过对运营维护数据的统计和分析，可以评估运营维护活动对系统可靠性的影响，并提出相应的改进措施，如优化巡检计划、加强培训等。

在可靠性评估的基础上，为了提高高压直流输电系统的可靠性，可以采取以下改进措施：1. 设备更新和升级：对老化和性能较差的设备进行更新和升级，采用先进的技术和材料，提升系统的可靠性。

2. 故障预测与预防：通过对系统运行数据的监测和分析，建立故障预测模型，提前预测可能发生的故障，采取相应的预防措施，以降低故障发生的频率和影响。

3. 维护策略优化：通过对运营维护数据的分析，优化维护策略，确定适当的维护周期和维护内容，提高运营维护效果，降低系统故障率。

4. 紧急备用设备：针对关键设备，设置紧急备用设备，以应对设备故障时的应急情况，保证系统的持续运行。

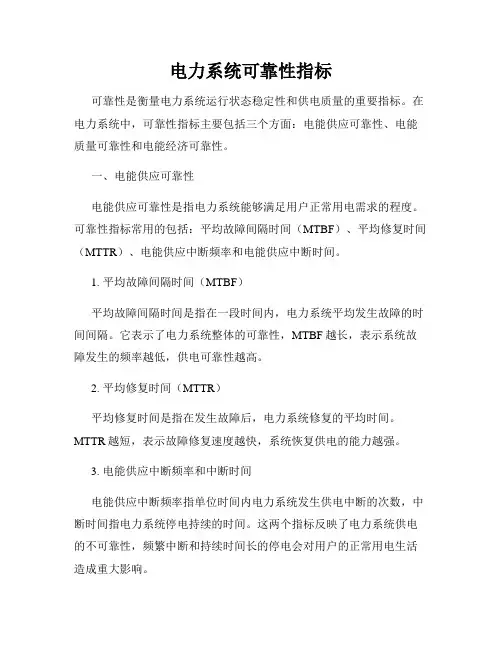

电力系统可靠性指标可靠性是衡量电力系统运行状态稳定性和供电质量的重要指标。

在电力系统中，可靠性指标主要包括三个方面：电能供应可靠性、电能质量可靠性和电能经济可靠性。

一、电能供应可靠性电能供应可靠性是指电力系统能够满足用户正常用电需求的程度。

可靠性指标常用的包括：平均故障间隔时间（MTBF）、平均修复时间（MTTR）、电能供应中断频率和电能供应中断时间。

1. 平均故障间隔时间（MTBF）平均故障间隔时间是指在一段时间内，电力系统平均发生故障的时间间隔。

它表示了电力系统整体的可靠性，MTBF越长，表示系统故障发生的频率越低，供电可靠性越高。

2. 平均修复时间（MTTR）平均修复时间是指在发生故障后，电力系统修复的平均时间。

MTTR越短，表示故障修复速度越快，系统恢复供电的能力越强。

3. 电能供应中断频率和中断时间电能供应中断频率指单位时间内电力系统发生供电中断的次数，中断时间指电力系统停电持续的时间。

这两个指标反映了电力系统供电的不可靠性，频繁中断和持续时间长的停电会对用户的正常用电生活造成重大影响。

二、电能质量可靠性电能质量可靠性是指电能供应过程中，所提供的电能质量满足用户需求的程度。

电能质量可靠性主要包括：电压稳定性、频率稳定性、电能波动和谐波含量。

1. 电压稳定性电压稳定性是指电力系统供电电压波动范围的大小。

在正常运行时，电压波动范围应在合理的范围内，不能过大或过小，否则会影响电气设备的正常运行。

2. 频率稳定性频率稳定性是指电力系统供电电频率偏离正常工频范围的程度。

频率稳定性的好坏直接关系到电力系统的供电质量，频率过高或过低都会对电气设备的使用造成影响。

3. 电能波动电能波动是指电力系统供电电压瞬时波动的程度。

电能波动应保持在较小范围内，以确保用户用电设备的正常运行。

4. 谐波含量谐波含量是指电力系统供电中谐波电压或电流的含量。

当谐波含量过高时，会对电气设备产生谐波振荡，对设备造成损坏。

三、电能经济可靠性电能经济可靠性主要是指供电系统能够以经济合理的价格保证可靠供电。

电力系统的可靠性与稳定性随着社会的不断发展，电力系统的可靠性和稳定性对于保障正常生活和产业运转变得愈发重要。

本文将探讨电力系统的可靠性和稳定性以及相关的措施与挑战，并分析其对人们生活的影响。

一、电力系统的可靠性电力系统的可靠性是指系统能够在不受外界扰动或内部故障影响的情况下，持续为用户提供稳定的电力供应能力。

保障电力系统的可靠性，需要从以下几个方面进行考虑：1. 供电可靠性评估：通过对电力系统各节点的历史运行数据和风险分析，对电网的可用性进行评估，并制定相应的改进措施。

2. 多元化电源：建设多元化的电力供应体系，包括传统的火力发电、水力发电以及新能源等，以保障电力系统的可靠性。

3. 裕度分析：电力系统应具备一定的裕度，即在面对不可预测的负荷增大或电源不足的情况下，仍能保持供电稳定。

4. 策略性维护：定期对电力设备进行维护和检修，提高设备的可靠性和寿命，减少突发故障的发生。

二、电力系统的稳定性电力系统的稳定性是指在外界扰动或内部故障的情况下，系统能够迅速恢复到稳定工作状态的能力。

保障电力系统的稳定性，需从以下几个方面进行考虑：1. 功率平衡：电力系统中各发电机和负荷之间的功率平衡是稳定运行的基础，需要通过智能化监控系统实时调整发电机组的出力，以维持功率平衡。

2. 频率稳定：频率的稳定对于电力系统的正常运行至关重要，需要良好的调度和控制机制，及时调整发电机组的出力和负荷的消耗。

3. 电压稳定：电力系统的电压稳定度直接影响用户的用电质量，需要通过自动电压调整装置（AVR）、无功补偿装置等技术手段来维持电压的稳定。

三、可靠性与稳定性措施与挑战为了提高电力系统的可靠性和稳定性，需要采取一系列的措施，包括：1. 增加输电线路和变电站的建设，提高电网的容量和可靠性。

2. 利用可再生能源等清洁能源替代传统能源，减少能源供给的不确定性。

3. 引入智能化监测系统，对电力系统进行实时监控和预警，及时发现和解决潜在问题。

高压直流输电系统的可靠性分析与优化高压直流输电系统作为一种新型电力输送方式，具有较低的损耗、长距离输送能力强等优点，被广泛应用于电力输送领域。

然而，在实际运行过程中，由于系统的复杂性和外界环境的影响，高压直流输电系统的可靠性问题成为制约其稳定运行的重要因素。

因此，对高压直流输电系统进行可靠性分析与优化具有重要的实际意义。

一、可靠性分析高压直流输电系统的可靠性分析是对系统结构、元件的故障和影响因素进行系统评估的过程，主要包括以下几个方面。

1. 系统失效模式与影响分析：通过对系统运行中各个部件的失效模式进行研究，分析各种故障对系统正常运行的影响，以准确评估系统的可靠性。

2. 失效概率与失效率的计算：通过对系统元件失效率的估算，可以得出系统失效的概率，并通过统计数据和经验模型对失效概率进行验证。

3. 故障树分析：利用故障树方法，将系统的故障事件以树形结构进行建模，通过对各个故障事件的概率和逻辑关系进行分析，找出系统故障的根本原因。

二、可靠性优化在可靠性分析的基础上，可以针对系统存在的不足之处进行可靠性优化，以提高系统的可靠性和稳定性。

1. 应急措施与备份系统：设计应急措施和备份系统是提高高压直流输电系统可靠性的重要手段。

在系统发生故障时，应急措施可以及时切换至备份系统，保障系统的可靠运行。

2. 设备选型与优化：选择合适的设备和材料，进行合理的设备布局，对系统的可靠性具有重要的影响。

通过对设备的可靠性、寿命等指标进行评估和优化，可以提升系统的整体可靠性。

3. 维护与检修策略：建立科学合理的维护和检修策略是保障系统长期稳定运行的关键。

通过对系统的定期检查、故障预防和维修保养等措施，可以提高系统的可靠性和延长设备的使用寿命。

4. 系统监测与管理：通过引入先进的监测与管理技术，对高压直流输电系统进行实时监测和数据分析，可以及时发现潜在的故障隐患，为系统的可靠性分析和优化提供可靠的数据支持。

三、案例分析以中国南方电网公司的广东省电网高压直流输电工程为例，进行可靠性分析与优化。

直流输电系统可靠性统计评价办法1.故障率评价：故障率是指在一定时间内系统出现故障的次数与该时间段内运行时间的比值。

通过统计直流输电系统在运行中出现故障的次数，并与运行时间进行对比，可以得到系统的故障率。

故障率越低，则系统的可靠性越高。

2.平均修复时间评价：平均修复时间是指当系统发生故障后，修复该故障所需的平均时间。

通过统计直流输电系统在出现故障后的修复时间，并进行平均，可以得到平均修复时间。

平均修复时间越短，则系统的可靠性越高。

3.可靠性指标评价：可靠性指标是用于评估直流输电系统整体可靠性的定量指标。

常用的可靠性指标包括可靠性指数（RI）、失效概率（PF）和可用度（U）。

可靠性指数可以反映系统在一定时间内不发生故障的概率；失效概率是指在一定时间内系统发生故障的概率；可用度是指系统在一定时间内正常运行的时间与总运行时间之比。

通过计算和分析这些可靠性指标，可以评估直流输电系统的整体可靠性。

4.故障模式评价：故障模式是指直流输电系统中可能出现的故障类型和形式。

通过对直流输电系统的运行数据进行统计分析，可以确定系统的主要故障模式，并评估这些故障模式对系统可靠性的影响程度。

了解主要故障模式的发生概率和特点，可以为系统的维护和预防措施提供参考。

5.容错设计评价：容错设计是指系统在面对故障时能够自动切换到备用设备或备用电源的能力。

通过评估直流输电系统的容错设计，包括备用设备的数量、切换速度等因素，可以评估系统在故障发生时能够保持稳定运行的能力。

综上所述，通过故障率评价、平均修复时间评价、可靠性指标评价、故障模式评价和容错设计评价等统计评价办法，可以对直流输电系统的可靠性进行全面、客观的评估。

这些评价办法可以帮助系统运维人员发现并解决潜在的故障问题，提高直流输电系统的可靠性和稳定性。

输配电系统运行可靠性分析与提升1.在现代社会，电力作为一种基础能源，其供应的稳定性与可靠性对经济发展、社会秩序和人民生活至关重要。

输配电系统作为电力系统的重要组成部分，其主要功能是将发电厂产生的电能传输到用户处。

因此，研究输配电系统的运行可靠性，保障电能的稳定供应，具有极其重要的意义。

2. 输配电系统运行可靠性分析2.1 可靠性指标分析输配电系统的运行可靠性，首先需要明确可靠性指标。

常用的可靠性指标包括：系统平均故障间隔时间（MTBF）、系统平均修复时间（MTTR）、故障率（F）、修复率（R）等。

这些指标可以从不同角度反映系统的可靠性水平。

2.2 故障类型及原因输配电系统的故障类型主要包括设备故障、线路故障、保护故障等。

设备故障可能是由于设备老化、过载、制造缺陷等原因引起；线路故障可能是由于外力破坏、自然灾害、绝缘老化等原因引起；保护故障可能是由于保护装置设置不当、保护装置本身故障等原因引起。

2.3 故障传播与影响输配电系统中的故障往往会引起故障传播，影响其他设备的正常运行。

故障传播的途径主要包括直接影响和间接影响。

直接影响是指故障设备直接相连的设备受到故障影响；间接影响是指通过电网结构，故障影响到与故障设备无直接连接的设备。

3. 输配电系统运行可靠性提升措施3.1 设备选型与优化提升输配电系统的运行可靠性，首先要从设备选型与优化入手。

应选择质量可靠、性能稳定、符合国家标准和行业规定的设备。

同时，应根据实际运行条件，合理选择设备容量和参数，避免设备过载运行。

3.2 电网结构优化优化电网结构是提升输配电系统运行可靠性的重要手段。

通过增加输配电线路的冗余度，提高电网的抗故障能力。

此外，合理配置变电站和配电室，优化电网运行方式，也可以提高系统的可靠性。

3.3 继电保护与自动化继电保护是保障输配电系统安全运行的重要措施。

应合理设置继电保护装置，确保在设备或线路发生故障时，能够及时、准确地切除故障部分，减小故障对系统的影响。
