电力系统规划与可靠性发输电系统

电力系统规划与可靠性讲座：电力系统规划经济评价方法一、电力系统规划简介电力系统规划是指制定电力系统发展的目标、任务、方案和实施措施的系统性工作。

其主要内容包括电力系统规划目标的确定、电力需求预测和分析、电力资源与能力分析、电力系统方案设计、电力系统的建设和完善、电力系统运行与管理等。

电力系统规划要针对不同的时间尺度，从长远发展、中期实施到短期应急等多个层次进行数据库建设和技术储备。

在规划制定过程中，考虑相关因素，包括环境、资源、技术等，同时根据实际情况采取合理的形式，进行技术调整。

二、电力系统规划的意义电力系统规划可以帮助电力公司或政府有选择地进行投资和建设，保障电力系统的可靠性和稳定性，从而保障国家和人民生活的需要。

另外，电力系统规划可以带来以下好处：•提高电网可靠性：通过电力系统规划，避免电网出现过载或瘫痪的情况，保障电力系统的稳定运行，提高电网的可靠性；•提高电网经济性：有效规划电网建设，避免重复建设，降低电网建设和运行的成本，具有良好的经济效益；•提高电网容量：采用先进的电力系统规划方法，保证电力系统的平稳而高效的运行，提高电网的电量承受能力。

三、电力系统规划的常用方法电力系统规划主要包括以下方法：1. 预测法预测法是通过对历史和现状数据的分析，以及对未来发展趋势的分析，预测出电力需求和供给等基本参数，作为电力系统规划的前提条件。

预测法常用的模型有时间序列模型、回归分析模型和灰度模型等。

2. 等价参数法等价参数法是一种比较直接的电力系统规划方法，主要是对电力系统的基本参数进行一个整体性的确定。

该方法的核心思想是认为电力系统中的各种组成元素（如发电厂、送变电设施等）都有一个等效参数，从而对整个电力系统进行规划。

3. 优化模型法优化模型法是一种用于制定优化规划方案的方法，主要是通过建立数学模型，评价和比较不同规划方案的经济性和效益，最终选定最优方案。

优化模型法中常用的模型有线性规划模型和网络流模型等。

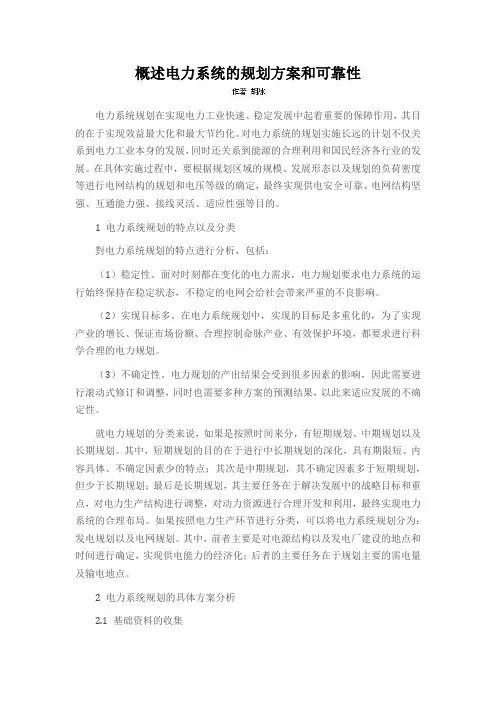

概述电力系统的规划方案和可靠性电力系统规划在实现电力工业快速、稳定发展中起着重要的保障作用，其目的在于实现效益最大化和最大节约化。

对电力系统的规划实施长远的计划不仅关系到电力工业本身的发展，同时还关系到能源的合理利用和国民经济各行业的发展。

在具体实施过程中，要根据规划区域的规模、发展形态以及规划的负荷密度等进行电网结构的规划和电压等级的确定，最终实现供电安全可靠、电网结构坚强、互通能力强、接线灵活、适应性强等目的。

1 电力系统规划的特点以及分类對电力系统规划的特点进行分析，包括：（1）稳定性。

面对时刻都在变化的电力需求，电力规划要求电力系统的运行始终保持在稳定状态，不稳定的电网会给社会带来严重的不良影响。

（2）实现目标多。

在电力系统规划中，实现的目标是多重化的，为了实现产业的增长、保证市场份额、合理控制命脉产业、有效保护环境，都要求进行科学合理的电力规划。

（3）不确定性。

电力规划的产出结果会受到很多因素的影响，因此需要进行滚动式修订和调整，同时也需要多种方案的预测结果，以此来适应发展的不确定性。

就电力规划的分类来说，如果是按照时间来分，有短期规划、中期规划以及长期规划。

其中，短期规划的目的在于进行中长期规划的深化，具有期限短、内容具体、不确定因素少的特点；其次是中期规划，其不确定因素多于短期规划，但少于长期规划；最后是长期规划，其主要任务在于解决发展中的战略目标和重点，对电力生产结构进行调整，对动力资源进行合理开发和利用，最终实现电力系统的合理布局。

如果按照电力生产环节进行分类，可以将电力系统规划分为：发电规划以及电网规划。

其中，前者主要是对电源结构以及发电厂建设的地点和时间进行确定，实现供电能力的经济化；后者的主要任务在于规划主要的需电量及输电地点。

2 电力系统规划的具体方案分析2.1 基础资料的收集收集供电基础资料是电力系统规划的第一步，只有全面地收集了基础资料，才能对供电现状有深刻的了解，为正确预测负荷和规划改造电网打下基础。

华北电力大学电力系统规划与可靠性复习提纲电力系统规划与可靠性复习提纲一、负荷预测1.分类：按物理特性：军功负荷、无功负荷；按预测周期：超短期、短期、中期、长期；按产业：第一产业、第二产业、第三产业、居民生活。

2.负荷预测的特点：不准确性、条件性、时间性、多方案性。

二、电源规划1.我国能源的分布特点：丰富的煤，适量的石油、天燃气，丰富的风力资源、水资源，较丰富的太阳能。

2.我国电力系统发展方针：优先发展水电，大力发展火电，适合发展可以再生能源，做好北电南送来和西电东送来。

3.电源构成和特点：火电厂（一次性投资较大，运行中需要燃料，运行费用较高，有污染）、水电厂（一次性投资很大，运行中只需水，运行费用低，无污染）、风力发电、太阳能电站、核电站、生物质、热电厂、抽水蓄能（主要作用：削峰填谷）、地热发电、潮汐发电。

4.影响电厂容量的主要因素：规划区域负荷的影响、动力资源条件的影响、厂址条件的影响、系统规模、设备规范和供应条件的影响5.水电站容量的确定：6.凝汽式火电厂厂址挑选：场地条件、供水、交通运输、燃料、灰场、地质、职工生活。

7.电源结构定义：（各种电源发电容量/系统总容量）*100%8.影响电源结构的主要因素：动力资源条件、电力热力负荷快速增长及原产、电源技术经济特性、国家发电能源策略。

9.电力系统水泵：概念：电力系统为在设备检修、事故、调频等情况下仍能保证电力市场需求而需要增设的设备容量。

分类：设备状态：热水泵、冷备用；作用：负荷备用、事故备用、检修备用。

10.系统容量在电厂之间的分配：尖峰负荷：抽水机蓄能、存有调节水电站各种储能电源、燃气轮机腰荷：水电站、高效率火电机组基荷：原子能电站、经流电站、风电场、太阳能电站三、输电网规划1.我国电压等级系列（交流）：1000kv750kv330kv220kv110kv66kv35kv20kv（苏州工园区）10kv0.4kv2.常规输电网规划设计的电力系统排序：潮流排序、短路排序、平衡排序、经济性排序。

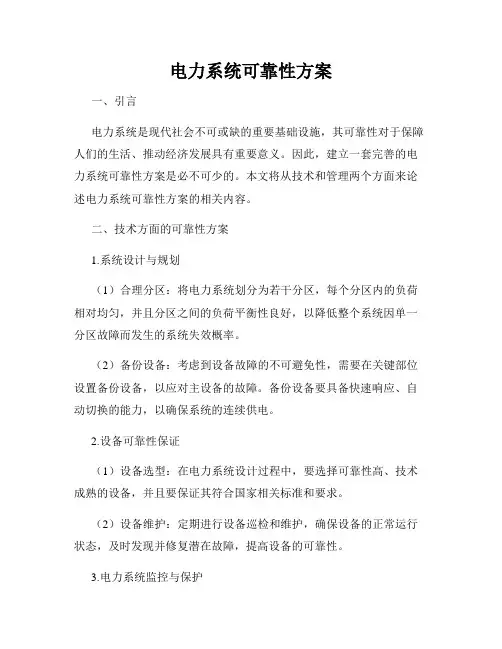

电力系统可靠性方案一、引言电力系统是现代社会不可或缺的重要基础设施，其可靠性对于保障人们的生活、推动经济发展具有重要意义。

因此，建立一套完善的电力系统可靠性方案是必不可少的。

本文将从技术和管理两个方面来论述电力系统可靠性方案的相关内容。

二、技术方面的可靠性方案1.系统设计与规划（1）合理分区：将电力系统划分为若干分区，每个分区内的负荷相对均匀，并且分区之间的负荷平衡性良好，以降低整个系统因单一分区故障而发生的系统失效概率。

（2）备份设备：考虑到设备故障的不可避免性，需要在关键部位设置备份设备，以应对主设备的故障。

备份设备要具备快速响应、自动切换的能力，以确保系统的连续供电。

2.设备可靠性保证（1）设备选型：在电力系统设计过程中，要选择可靠性高、技术成熟的设备，并且要保证其符合国家相关标准和要求。

（2）设备维护：定期进行设备巡检和维护，确保设备的正常运行状态，及时发现并修复潜在故障，提高设备的可靠性。

3.电力系统监控与保护（1）实时监测：借助高精度的传感器和监测设备，对电力系统进行实时监测，及早发现异常情况，以便采取相应措施，预防事故的发生。

（2）智能保护系统：引入智能保护系统，通过自动化技术和人工智能算法，实现对电力系统的快速检测和故障隔离，提高系统的可靠性和响应能力。

三、管理方面的可靠性方案1.人员培训和岗位分工（1）人员培训：建立完善的人员培训机制，对电力系统运行维护人员进行系统的培训，提高其专业知识和技能水平，增强他们应对故障的能力。

（2）岗位分工：合理划分岗位职责，明确每个人员的工作内容和责任，避免职责模糊和工作交叉，确保各项工作有序进行。

2.应急预案和备份措施（1）应急预案：制定完善的应急预案，包括故障处理流程、人员安全撤离方案等，以应对突发情况和事故的发生。

（2）备份措施：制定灵活可行的备份方案，包括备用电源、备用通信线路等，以保证系统在发生故障时可以及时切换和恢复。

3.数据管理和优化（1）数据管理：建立完善的数据管理系统，对电力系统运行数据进行采集、存储和分析，通过数据分析，及时发现潜在问题，并采取措施加以解决。

Ppt41 发输电系统可靠性主要内容：包括充裕性（adequacy）和安全性（security）两方面。

（发电输电变电）充裕性: 是考虑元件的计划和非计划停运以及运行约束条件下，又称静态可靠性。

安全性: 是突然扰动是指突然短路或失去非计划停运的系统元件。

又称动态可靠性2 充裕性和安全性评估的不同点不同点：研究的特性不同。

研究的故障不同。

可靠性指标不同共同点：计算量巨大，相互完善互相补充。

3 充裕性评估的基本原理充裕性评估的四大步骤：元件可靠性建模，系统状态选择：系统状态分析：可靠性指标计算充裕性评估的（系统状态选择）两大方法：状态枚举法（解析法）；蒙特卡洛法（模拟法）计算环节不同，分析环节相同。

充裕性评估只统计不满足运行约束的系统状态；4 元件停运按是否独立分为：独立重叠停运和非独立的重叠停运。

元件停运按停运原因分为强迫停运和计划停运。

强迫停运分为单元件停运事件、共同模式停运事件（不独立重叠停运）、相关的变电站停运事件（不独立重叠停运）5 元件强迫停运模型：单元件停运事件：只有一个元件停运，只影响自身。

共同模式停运事件：不独立的重叠停运。

是指由于单一原因引起多个元件停运，而且不按继电保护依次动作。

相关的变电站停运事件：不独立的重叠停运。

是指变电站内的元件停运，与继电保护对元件故障的反应有关联6 系统状态选择基本原理：由元件的状态组合构成系统的状态。

蒙特卡洛法：包括时序蒙特卡洛法和非时序蒙特卡洛法。

7 系统状态分析包括潮流计算和切负荷计算。

潮流计算：交流潮流、直流潮流、快速开断潮流计算。

切负荷计算：基于交流潮流的最优切负荷模型、基于直流潮流的最优切负荷模型、基于直流潮流灵敏度分析的最优切负荷模型。

8 交流潮流方程进行简化：高压输电线路的电阻一般远小于其电抗。

输电线路两端电压相角差一般不大（e ij < 10%）,假定系统中各节点电压的标么值都等于1。

不考虑接地支路及变压器非标准变比的影响9P = B e和PI=BI①均为线性方程式，它们是直流潮流方程的基本形式。

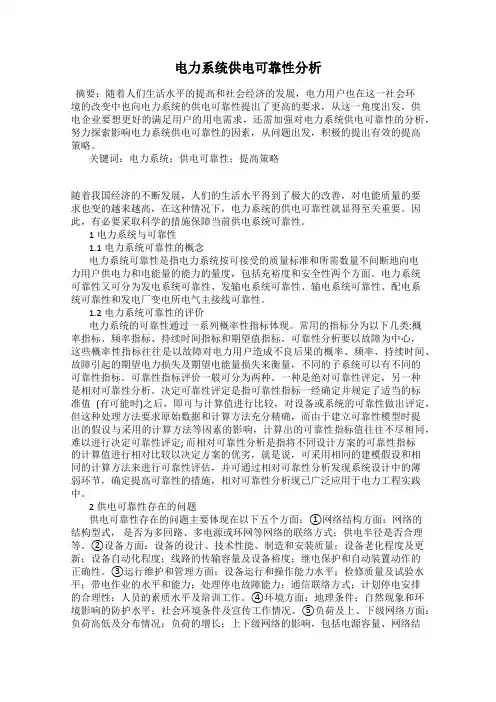

电力系统供电可靠性分析摘要：随着人们生活水平的提高和社会经济的发展，电力用户也在这一社会环境的改变中也向电力系统的供电可靠性提出了更高的要求，从这一角度出发，供电企业要想更好的满足用户的用电需求，还需加强对电力系统供电可靠性的分析，努力探索影响电力系统供电可靠性的因素，从问题出发，积极的提出有效的提高策略。

关键词：电力系统；供电可靠性；提高策略随着我国经济的不断发展，人们的生活水平得到了极大的改善，对电能质量的要求也变的越来越高，在这种情况下，电力系统的供电可靠性就显得至关重要。

因此，有必要采取科学的措施保障当前供电系统可靠性。

1电力系统与可靠性1.1电力系统可靠性的概念电力系统可靠性是指电力系统按可接受的质量标准和所需数量不间断地向电力用户供电力和电能量的能力的量度，包括充裕度和安全性两个方面。

电力系统可靠性又可分为发电系统可靠性、发输电系统可靠性、输电系统可靠性、配电系统可靠性和发电厂变电所电气主接线可靠性。

1.2电力系统可靠性的评价电力系统的可靠性通过一系列概率性指标体现。

常用的指标分为以下几类:概率指标、频率指标、持续时间指标和期望值指标。

可靠性分析要以故障为中心，这些概率性指标往往是以故障对电力用户造成不良后果的概率、频率、持续时间、故障引起的期望电力损失及期望电能量损失来衡量，不同的子系统可以有不同的可靠性指标。

可靠性指标评价一般可分为两种。

一种是绝对可靠性评定，另一种是相对可靠性分析。

决定可靠性评定是指可靠性指标一经确定并规定了适当的标准值(有可能时)之后，即可与计算值进行比较，对设备或系统的可靠性做出评定，但这种处理方法要求原始数据和计算方法充分精确，而由于建立可靠性模型时提出的假设与采用的计算方法等因素的影响，计算出的可靠性指标值往往不尽相同，难以进行决定可靠性评定; 而相对可靠性分析是指将不同设计方案的可靠性指标的计算值进行相对比较以决定方案的优劣，就是说，可采用相同的建模假设和相同的计算方法来进行可靠性评估，并可通过相对可靠性分析发现系统设计中的薄弱环节，确定提高可靠性的措施，相对可靠性分析现已广泛应用于电力工程实践中。

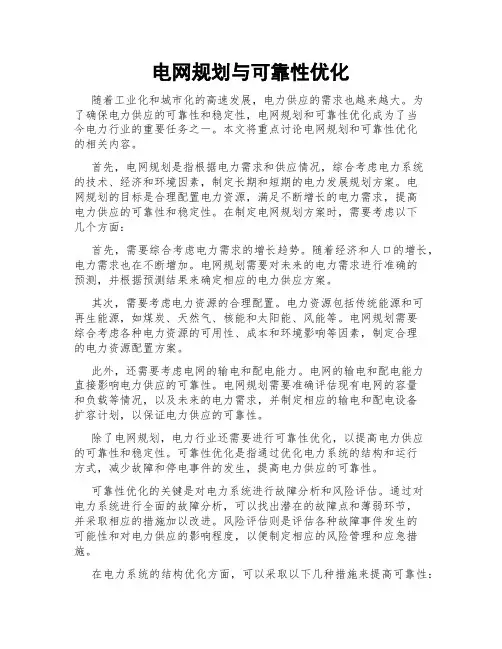

电网规划与可靠性优化随着工业化和城市化的高速发展，电力供应的需求也越来越大。

为了确保电力供应的可靠性和稳定性，电网规划和可靠性优化成为了当今电力行业的重要任务之一。

本文将重点讨论电网规划和可靠性优化的相关内容。

首先，电网规划是指根据电力需求和供应情况，综合考虑电力系统的技术、经济和环境因素，制定长期和短期的电力发展规划方案。

电网规划的目标是合理配置电力资源，满足不断增长的电力需求，提高电力供应的可靠性和稳定性。

在制定电网规划方案时，需要考虑以下几个方面：首先，需要综合考虑电力需求的增长趋势。

随着经济和人口的增长，电力需求也在不断增加。

电网规划需要对未来的电力需求进行准确的预测，并根据预测结果来确定相应的电力供应方案。

其次，需要考虑电力资源的合理配置。

电力资源包括传统能源和可再生能源，如煤炭、天然气、核能和太阳能、风能等。

电网规划需要综合考虑各种电力资源的可用性、成本和环境影响等因素，制定合理的电力资源配置方案。

此外，还需要考虑电网的输电和配电能力。

电网的输电和配电能力直接影响电力供应的可靠性。

电网规划需要准确评估现有电网的容量和负载等情况，以及未来的电力需求，并制定相应的输电和配电设备扩容计划，以保证电力供应的可靠性。

除了电网规划，电力行业还需要进行可靠性优化，以提高电力供应的可靠性和稳定性。

可靠性优化是指通过优化电力系统的结构和运行方式，减少故障和停电事件的发生，提高电力供应的可靠性。

可靠性优化的关键是对电力系统进行故障分析和风险评估。

通过对电力系统进行全面的故障分析，可以找出潜在的故障点和薄弱环节，并采取相应的措施加以改进。

风险评估则是评估各种故障事件发生的可能性和对电力供应的影响程度，以便制定相应的风险管理和应急措施。

在电力系统的结构优化方面，可以采取以下几种措施来提高可靠性：首先，实施电力系统的分布式发电。

分布式发电是将发电设备分布在电力系统的各个节点上，减少了长距离输电的需求，降低了电力故障和停电的风险。
