路基路面课程设计参考计算书

  • 格式：doc
  • 大小：6.11 MB
  • 文档页数：28

XX公路A标段路基路面结构设计 Ⅰ 设计原始资料： 一、路基稳定性设计 该路段某段路基填土为粘土，填土高度为8米，边坡为直线型，土的重度γ=18.6KN/m3,土的内摩擦角φ=12°，粘聚力系数C=16.7MPa 。

二、路基挡土墙设计 该标段某路基需设计重力式挡土墙，填料为砂性土，土的重度γ=15KN/m3，内摩擦角φ=36°，粘聚力c=10Kpa；最大密实度16.8KN/m3;挡土墙设计参数为：基底摩阻系数：f=0.4;基底承载力：[σ0]=360Kpa；墙身材料：25#浆砌片石，2.5#砂浆，重度γ=24KN/m3，容许压应力[σ]= 580KPa，容许剪应力[τ]= 90Kpa，容许拉应力 [σw1]=40Kpa;墙身与填料摩擦角：δ=1/2φ；挡土墙最大填土高度为6米。

三、路面工程设计 1、路段初始年交通量（辆/天）

汽车交通量的组合

组 车型 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ 解放 CA10B 220 150 180 160 200 140 200 230

解放 CA30A 150 180 200 220 180 240 170 150

东风 EQ140 170 210 110 180 200 160 150 140

黄河 JN150 80 100 170 110 90 130 80 90

黄河 JN162 120 100 150 200 180 160 180 190

黄河 JN360 160 80 60 210 230 200 120 100

长征 XD160 180 220 200 150 170 170 160 190

交通 SH141 120 260 230 70 50 100 120 120

2、交通量增长率取5％，柔性路面设计年寿命15年，刚性路面设计寿命25年，路面材料参数取规范中的数值，自然区划为Ⅲ区，进行柔性和刚性路面设计。 Ⅱ 设计依据及参考资料 1.路基路面工程：邓学钧，人民交通出版社； 2.公路工程技术标准（JTJ001—97）：人民交通出版社； 3.公路路基设计规范（JTJ013—95）：人民交通出版社； 4.公路水泥混凝土路面设计规范（JTJ012—94）：人民交通出版社； 5.公路沥青路面设计规范（JTJ014—97）：人民交通出版社； 6.公路路基施工技术规范（JTJ033—95）：人民交通出版社； 7.公路沥青基层施工技术规范（JTJ034—93）：人民交通出版社； 8.其他各种交通部颁设计、施工等技术规范； 9.其他各种教材资料等.

Ⅲ 设计计算过程：

一、路基稳定性分析 (一)、设计资料 该路段某段路基填土为粘土，填土高度为8米，边坡为直线型，土的重度γ=18.6KN/m3,土的内摩擦角φ=12°，粘聚力系数c=16.7MPa . (二)、路基稳定性验算 该公路按一级公路标准设计，顶宽为18米，荷载为汽-20 (1)、绘出路堤横断面 (2)、将汽-20换算成土柱高度。按下列公式计算：

mBLNQh985.06.57.116.1830040

(3)、按4.5H法确定滑动圆心辅助线，在此取35,26,143321 (4)、绘制不同位置的滑动曲线: ①、滑动曲线过路基中线，将圆弧范围土体分成11块，如下： 2145678910

311

分段 Ωi αi角度 Ｇi＝Ωiγ Ｎi＝Ｇicosαi Ｔi＝Ｇisinαi L K 1 2.8795 63.8650571 53.5587 23.5918986 48.0828105

25.86 1.435 2 9.4645 50.38156612 176.0397 112.2555621 135.6048109 3 13.5496 39.06872453 252.0226 195.6679345 158.8377479 4 16.3126 29.35347005 303.4144 264.4596539 148.7325294 5 18.0549 20.4958818 335.8211 314.5627747 117.5844328 6 17.1853 12.12727687 319.6466 312.5131336 67.15264286 7 15.2836 4.01559609 284.275 283.5770722 19.90721008 8 12.4235 -4.01559609 231.0771 230.5098116 -16.18186975 9 9.1853 -12.12727687 170.8466 167.0338537 -35.89213866 10 5.3381 -20.4958818 99.28866 93.00342554 -34.76493697 11 1.1067 -27.52818353 20.58462 18.2541033 -9.5139 ②、滑动曲线过路基右边缘1/4路基宽度处，将圆弧范围土体分成12块，如下：

分段 Ωi αi角度 Ｇi＝Ωiγ Ｎi＝Ｇicosαi Ｔi＝Ｇisinαi L K 1 5.0066 64.87059 93.12276 39.54590194 84.30877813 29.48 1.51 2 12.1473 49.8554 225.9398 145.6676477 172.712827 3 16.1689 38.71407 300.7415 234.6616493 188.0940834 4 18.9018 29.10745 351.5735 307.1729194 171.0225407 5 20.764 20.33225 386.2104 362.1469827 134.1940236 6 21.7186 12.03318 403.966 395.0896294 84.21805976 7 20.0943 3.98485 373.754 372.8504147 25.97317443 8 17.4277 -3.98485 324.1552 323.3715617 -22.52642252 9 14.1937 -7.98914 264.0028 261.440522 -36.69253926 10 10.3559 -12.0332 192.6197 188.3873129 -40.15699931 11 5.827 -20.3323 108.3822 101.6292847 -37.65886032 12 1.0074 -36.6348 18.73764 15.03610794 -11.18099329 ③、滑动曲线过路基左边缘1/4路基宽度处，将圆弧范围土体分成8块，如下图：

分段 Ωi αi角度 Ｇi＝Ωiγ Ｎi＝Ｇicosαi Ｔi＝Ｇisinαi L K 1 2.0785 56.38597 38.6601 21.40205657 32.19557899

19.64 1.271282 2 7.0983 45.58469 132.0284 92.40061788 94.30598571 3 10.1634 35.76171 189.0392 153.3967442 110.4774779 4 10.2085 27.03569 189.8781 169.1288939 86.30822727 5 9.245 18.94591 171.957 162.6413207 55.83019481 6 7.6646 11.23334 142.5616 139.8303589 27.77173247 7 5.5352 3.723125 102.9547 102.7374332 6.685371429 8 3.087 -5.30969 57.4182 57.17182219 -5.313420573 ④、滑动曲线过路基左边缘，将圆弧范围土体分成6块，如下： 分段 Ωi αi角度 Ｇi＝Ωiγ Ｎi＝Ｇicosαi Ｔi＝Ｇisinαi L K 1 1.0474 49.77759 19.48164 12.58039366 14.87507958

14.74 2.353039 2 2.5528 41.7431 47.48208 35.42816444 31.61317898 3 3.0612 34.61367 56.93832 46.86028819 32.34324775 4 2.8461 28.05302 52.93746 46.71798633 24.89587165 5 2.0513 21.87214 38.15418 35.40774589 14.21383066 6 0.761 15.9492 14.1546 13.60972874 3.889471 ⑤、滑动曲线过路基左边缘，将圆弧范围土体分成15块，如下图所示：

分段 Ωi αi角度 Ｇi＝Ωiγ Ｎi＝Ｇicosαi Ｔi＝Ｇisinαi L K 1 8.1575 69.34558 151.7295 53.51962371 141.9770793 42.09 2.705702 2 18.5366 53.99452 344.7808 202.683712 278.9141182 3 23.2234 43.19671 431.9552 314.8987796 295.6756465 4 26.4705 34.05924 492.3513 407.8928439 275.7412383 5 28.798 25.82311 535.6428 482.1551785 233.3229371 6 30.4246 18.12787 565.8976 537.808947 176.0726696 7 31.4614 10.75929 585.182 574.8946302 109.2436914 8 31.9671 3.567693 594.5881 593.4357337 36.99987928 9 31.9652 -3.56769 594.5527 593.4004622 -36.99768015 10 30.0292 -10.7593 558.5431 548.7240183 -104.2706509 11 26.3256 -18.1279 489.6562 465.3518276 -152.3510143 12 22.0324 -25.8231 409.8026 368.8810249 -178.5076839 13 17.0383 -34.0592 316.9124 262.5488994 -177.4867094 14 11.1244 -43.1967 206.9138 150.8418226 -141.6336179 15 3.804 -53.7701 70.7544 41.81772481 -57.07418866

合集下载

路基路面课程设计计算示例

路基路面课程设计计算示例


按设计弯沉值计算设计层厚度 : LD= 32.1 (0.01mm) H( 5 )= 20 cm LS= 33.3 (0.01mm) H( 5 )= 25 cm LS= 30.2 (0.01mm) H( 5 )= 21.9 cm(仅考虑弯沉) 按容许拉应力验算设计层厚度 : H( 5 )= 21.9 cm(第 2 层底面拉应力验算满足要求) H( 5 )= 21.9 cm(第 4 层底面拉应力验算满足要求) H( 5 )= 21.9 cm(第 5 层底面拉应力验算满足要求) 路面设计层厚度 : H( 5 )= 21.9 cm(仅考虑弯沉) H( 5 )= 21.9 cm(同时考虑弯沉和拉应力) 验算路面防冻厚度 : 路面最小防冻厚度 45 cm 验算结果表明 ,路面总厚度满足防冻要求 . 通过对设计层厚度取整, 最后得到路面结构设计结果如下:
后轴数
后轴轮组数
后轴距
交通量 （次/日）
1 1 2 1 1 1 2
双 双 双 双 双 双 双
0 0 2<3 0 0 0 2<3
400 210 160 90 50 80 70
7.52 242.90 54.18 40.99 8.71 0.69 12.11
N=
367.1
注：轴载小于 50kN 的轴载作用不计。 累计当量轴次 参数取值同上，设计年限是 15 年，车道系数取 0.4。 累计当量轴次： ×367.1×0.4= 1433422.4
层位 1 2 3 4 5 6 结 构 层 材 料 名 称 沥青表面处治 细粒式沥青混凝土 粗粒式沥青碎石 石灰土 石灰粉煤灰碎石 土基
: : : : : :
一级公路 5 BZZ-100 32.1 (0.01mm) 5 15 (cm)
厚度(cm) 抗压模量(MPa) 抗压模量(MPa) (20℃) 3 4 8 20 ? 1400 1200 900 1500 550 31.5 (15℃) 2000 1600 1200 1500 550 .28 .15 .44 容许应力(MPa)
《路基路面工程》课程设计指导书-32页word资料

《路基路面工程》课程设计指导书-32页word资料

《路基路面工程》课程设计指导书东北大学资源与土木工程学院2009年05月20日1 课程设计的思想、效果及课程目标路基路面的课程设计是对路基路面工程课堂教学的必要补充和深化，通过设计让学生可以更加切合实际地和灵活地掌握路基路面的基本理论，设计理论体系，加深对路基路面设计方法和设计内容的理解，进而提高和培养学生分析、解决工程实际问题的能力。

课程设计分路基设计和路面设计两部分内容。

以教师提供的设计资料为主，学生在查阅相关文献资料的基础上，结合当地的气候条件、地质条件、水文条件以及给定的交通条件，拟定路基路面的设计方案，对路基的稳定性、路面结构厚度的计算和验算。

课程设计要求设计计算条理清晰，计算的方法和结果能符合我国现阶段路基路面设计规范的要求。

课程设计方式是在教学周内安排2周独立进行课程设计，安排指导老师专门指导。

本课程设计分路基工程课程设计和路面工程课程设计。

2 路基工程课程内容路基课程设计是，以挡土墙设计为主的设计内容，以浸水高填路堤、基坑开挖与支护、加筋墙路堤和浸水挡土墙路堤设计为主的稳定分析内容。

2.1 设计资料某新建公路K2+345~K2+379路段采用浆砌片石重力式路堤墙，具体设计资料如下：1．路线技术标准，山岭重丘区一般二级公路，路基宽8.5m，路面宽7.0m。

2．车辆荷载，计算荷载为汽车-20级，验算荷载为挂车-100。

3．横断面原地面实测值及路基设计标高如表1所列。

4．K2+361挡墙横断面布置及挡墙型式如图1所示（注：参考尺寸：11.4b=m,d l=0.40m,d h=0.60m）。

5．填料为砂性土，其密度=γ18KN/m3，计算内摩擦角φ=35，填料与墙背间的摩擦角δ=2/φ。

6．地基为整体性较好的石灰岩，其允许承载力[]0σ=450KPa ，基地摩擦系数为f =0.45。

7．墙身材料采用5号砂浆砌30号片石，砌体a γ=22KN/m 3，砌体容许压应力为[]600=a σKPa ，容许剪应力[τ]=100KPa ，容许拉应力[wl σ]=60 KPa 。

2019年路基路面课程设计计算书24页word文档

2019年路基路面课程设计计算书24页word文档

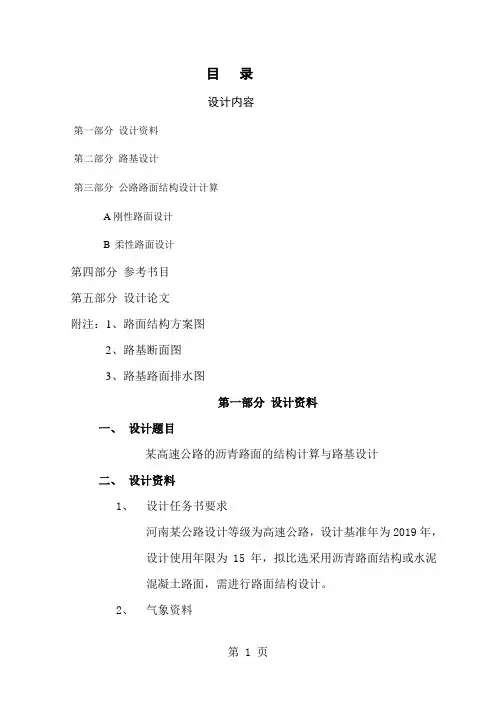

目录设计内容第一部分设计资料第二部分路基设计第三部分公路路面结构设计计算A刚性路面设计B柔性路面设计第四部分参考书目第五部分设计论文附注：1、路面结构方案图2、路基断面图3、路基路面排水图第一部分设计资料一、设计题目某高速公路的沥青路面的结构计算与路基设计二、设计资料1、设计任务书要求河南某公路设计等级为高速公路，设计基准年为2019年，设计使用年限为15年，拟比选采用沥青路面结构或水泥混凝土路面，需进行路面结构设计。
