真空断路器速度特性的测量

开关设备试验项目及标准.doc一、SF6断路器和（含H-GIS）SFs断路器和GIS（含H-GIS）的试验项目、周期和要求见表5表5SF6断路器和GIS（含H-GIS）的试验项目、周期和要求序号项目周期要求说明SF6气体的湿度）投产后年次，如无异常，3年次2）大修后3）必要时）断路器灭弧室气室大修后：W50运行中：w3002）其他气室大修后：w250运行中：w500必要时，如-设备异常时-发现设备有漏气时2SF6气体泄漏试验）大修后2）必要时年漏气率：w%或按制造厂要求）B023-989进行2）压等级较高的断路器以及GIS,因体积大可用局部包扎法检漏，每个密封部位包扎后历时5h,测得的SF6气体含量（体积分数）不大于303）时，如：怀疑密封不良时3SF6气体成分分析必要时按第2。

3节必要时，如：当设备出现异常情况，需要用气体成分分析结果查找原因时4耐压试验）大修后2）必要时交流耐压或操作冲击耐压的试验电压为出厂试验电压的0。

8倍）试验在SF6气体额定压力下进行2）对GIS工频耐压试验时不包括其中的电磁式电压互感器及避雷器，但在投运刖应对它们进行试验电压为U3的5min耐压试验3）罐式断路器的耐压试验方式：合闸对地；分闸状态两端轮流加压，另一端接地4）对瓷柱式定开距型断路器只做断口间耐压试验5）耐压试验后的绝缘电阻值不应降低6）必要时，如：对绝缘性能有怀疑时5辅助回路和控制回路绝缘电阻）3年2）大修后不低于2MQ采用500V或000V兆欧表6辅助回路和控制回路交流耐压试验）3年2）大修后试验电压为2KV可用2500V兆欧表测量代替7断口间并联电容器的绝缘电阻、电容量和tanS）3年2）大修后3）必要时）对瓷柱式断路器，与断口同时测量，测得的电容值偏差应在初始值的土5%范围内tan3%）值一般不大于0。

52）罐式断路器（包括GIS中的断路器）按制造厂规定3）单节电容器见第。

3节规定）大修时，对瓷柱式断路器应测量电容器和断口并联后整体的电容值和tan3作为原始数据2）如有明显变化时，应解开断口单独对电容器进行试验3）对罐式断路器（包括GIS中的SF6断路器）必要时进行试验，试验方法按制造厂规定4）必要时，如：对绝缘性能有怀疑时8合闸电阻值和合闸电阻的投入时间）3年2）大修后）除制造厂另有规定外，阻值变化允许范围不得大于土5%2）合闸电阻的有效接入时间按制造厂规定校核罐式断路器的合闸电阻布置在罐体内部，只在解体大修时测量9断路器的速度特性大修后测量方法和测量结果应符合制造厂规定制造厂无要求时不测量0断路器的时间参量大修后）断路器的分、合闸时间，主、辅触头的配合时间应符合制造厂规定2）除制造厂另有规定外，断路器的分、合闸同期性应满足下列要求：-相间合闸不冋期不大于5ms-相间分闸不冋期不大于3ms-冋相各断口间合闸不冋期不大于3ms-冋相各断口间分闸不冋期不大于2ms在额定操作电压（气压、液压）下进行分、合闸电磁铁的动作电压）3年2）大修后）并联合闸脱扣器应能在其交流额定电压的85%0%范围或直流额定电压的80%0%范围内可靠动作；并联分闸脱扣器应能在其额定电源电压的65%20%范围内可靠动作，当电源电压低至额定值的30%或更低时不应脱扣2）在使用电磁机构时，合闸电磁铁线圈通流时的端电压为操作电压额定值的80%（关合电流峰值等于及大于50KA时为85%）时应可靠动作3）或按制造厂规定2导电回路电阻）3年2）大修后3）必要时）敞开式断路器的测量值不大于制造厂规定值的20%2）对GIS中的断路器按制造厂规疋）用直流压降法测量，电流不小于00A2）必要时，如：怀疑接触不良时3分、合闸线圈直流电阻更换线圈后应符合制造厂规定4SF6气体密度继电器（包括整定值）检验）大修后2）必要时应符合制造厂规定必要时，如：怀疑设备有异常时5压力表校验（或调整），机构操作压力（气压、液压）整定值校验）大修后2）必要时按制造厂规定）对气动机构应校验各级气压的整定值（减压阀及机械安全阀）2）必要时，如：怀疑压力表有问题或压力值不准确时6操作机构在分闸、合闸、重合闸操作下的压力（气压、液压）下降值大修后应符合制造厂规定7液（气）压操作机构的泄漏试验）大修后2）必要时按制造厂规定应在分、合闸位置下分别试验”必要时，如：怀疑操作机构液（气）压回路密封不良时8油（气）泵补压及零起打压的运转时间）大修后2）必要时应符合制造厂规定必要时，如：怀疑操作机构液（气）压回路密封不良时9液压机构及采用差压原理的气动机构的防失压慢分试验机构大修后按制造厂规定20闭锁、防跳跃及防止非全相合闸等辅助控制装置的动作性能大修后按制造厂规定2GIS中的连锁和闭锁性有试验大修后动作应准确可靠检查GIS的电动、气动连锁和闭锁性能，以防止误动作22GIS中的互感器和避雷器大修后电流互感器见第6。

6.3kV、35kV真空断路器试验作业指导书编写：审核：批准：2013年12月目录一、6.3kV、35kV真空断路器试验二、兆欧表操作程序三、直流电阻测试仪操作程序四、回路电阻测试仪操作程序五、高压试验变压器及操作箱操作程六、高压开关特性测试仪操作程序一、6.3kV、35kV真空断路器试验一、适用范围：本作业指导书适用于站6.3kV、35kV真空断路器预防性试验。

二、规范性引用文件：1、GB 50150 2006 电气装置安装工程电气设备交接试验标准。

2、DL/T 474.1 2006 现场绝缘试验实施导则第1部分：绝缘电阻、吸收比和极化指数试验。

3、Q/CSG 1 0007 2004 电力设备预防性试验规程。

4、集团公司《电力安全工作规程》(变电站和发电厂电气部分)。

5、Q/GXD 126.01-2006《电力设备交接和预防性试验规程》。

6、电气试验规程和运行规程。

三、支持文件：1、6.3kV、35kV开关接线图。

2、试验方案。

3、试验原始数据记录本。

4、6.3kV、35kV开关出厂试验报告。

5、6.3kV、35kV开关交接试验报告。

4、历次预防性试验报告。

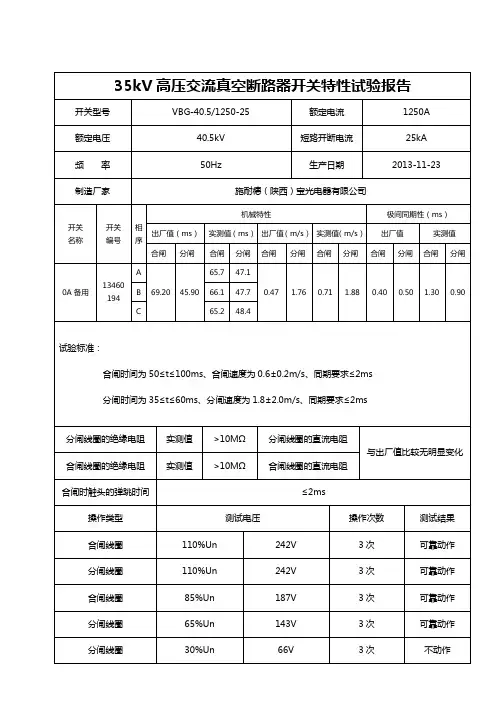

四、试验项目：1、测量绝缘电阻；2、测量每相导电回路的电阻；3、测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻及直流电阻；4、交流耐压试验；5、测量断路器主触头的分、合闸时间；6、测量断路器主触头分、合闸的同期性；7、测量断路器合闸时触头的弹跳时间；8、断路器操动机构的试验；五、试验程序1、试验用仪器设备：2、试验环境条件：2.1、试验环境温度不低于5℃、相对湿度10～80%。

2.2、试验区域内无振动、无强电场干扰。

2.3、电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。

3、试验前的准备工作：3.1、制定试验计划；根据试品的容量、电压等级、绝缘结构确定试验项目和试验标准,选择试验设备。

3.2、布置试验场地，对正常试验必须有明确的接线图，非典型试验必须有单独的接线图和试验方案。
