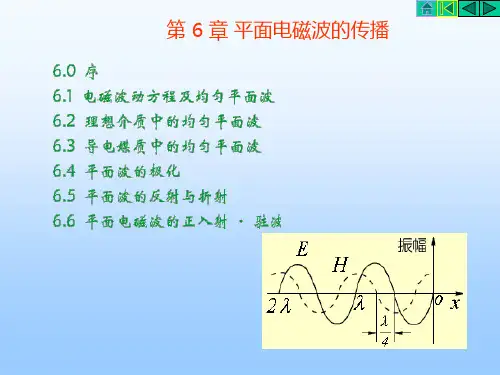

平面电磁波的传播

第五章 均匀平面波在无界空间中的传播
1
所谓平面波，是指电磁波的场矢量只沿着它的传播方向变化， 所谓平面波，是指电磁波的场矢量只沿着它的传播方向变化，在与波传播 平面波 方向垂直的平面内，场矢量的振幅和相位都保持不变。 方向垂直的平面内，场矢量的振幅和相位都保持不变。
图 5-1 均匀平面电磁波的传播
1 T= = ω f
2π λ= k
2π
由上可见，电磁波的频率是描述相位随时间的变化特性， 波长描述相 由上可见，电磁波的频率是描述相位随时间的变化特性，而波长描述相 频率是描述相位随时间的变化特性 随空间的变化特性 的变化特性。 位随空间的变化特性。 由上式又可得
k=
2π
相当于一个全波， 因空间相位变化 2π 相当于一个全波，k 的大小又可衡量单位长度 内具有的全波数目， 又称为波数 波数。 内具有的全波数目，所以 k 又称为波数。
中，第一项代表沿+z方向传播的均匀平面波，第二项代表沿-z 方向传播的均匀平面波，在此仅讨论沿+z方向传播的均匀平面 波，即：
E x ( z ) = E xm e
瞬时式
− jkz
e
jφ x
E x ( z , t ) = E xm cos(ωt − kz + φ x )
9
的变化波形如下图所示。 电场强度随着时间 t 及空间 z 的变化波形如下图所示。 称为时间相位 时间相位。 上式中 ω t 称为时间相位。 kz 称为空间相位。空间相位相 称为空间相位 空间相位。 等的点组成的曲面称为波面 波面。 等的点组成的曲面称为波面。 由上式可见， 由上式可见，z = 常数的波面 为平面，因此， 为平面，因此，这种电磁波称为 平面波。 平面波。 无关， 因 Ex(z) 与 x, y 无关，在 z=常数 常数 的波面上，各点场强相等 的波面上，各点场强相等。因 此，这种波面上场强均匀分布的平面波又称为均匀平面波。 这种波面上场强均匀分布的平面波又称为均匀平面波。 均匀平面波

简述均匀平面电磁波在理想介质中的传播特性。

均匀平面电磁波在理想介质中的传播特性是众所周知的，它可以在空间中以光速传播，这是它最重要的特点。

均匀平面电磁波是指在不完全一致的介质中传播的电磁波，它以垂直到它的传播方向的极紫外线的振幅传播，并保持着它的波形不变。

这种模式以及其余的在均匀介质中的传播特性，包括以下内容：
一、均匀平面电磁波在理想介质中以恒定的速度传播。

由于它恒定的传播速度，它会沿着它在介质中的传播方向施加动力，这是它最重要的特点之一。

在空气中，它的传播速度为光速，这也是许多光学运算的基础。

二、均匀平面电磁波在理想介质中能够直接传播。

它无需通过媒介，就能从一点到另一点直接传播，传播速度极快，极大的简化了传输时间。

三、均匀平面电磁波以其极紫外线的振幅传播，这种波形保持与它传播方向垂直，这就是它在传播过程中保持其形状不变这一点的体现。

随着电磁波向着发射点外围移动，它的振幅也会增大，从而有效增大了传播距离。

四、均匀平面电磁波发射后，在空气中可以像无限传播一样持续传播，它不受地球的重力影响，数据可以在非常远的距离内被传输，这受到了众多的研究者的关注。

综上所述，均匀平面电磁波在理想介质中的传播特性是一种有用的特点，它拥有以光速传播，能够直接传播，以持续的振幅传播以及可以无穷传输的特点，使它在许多领域得到广泛的应用。

良导体表面平面电磁波传播特征
良导体表面平面电磁波传播特征是指在良导体表面上传播的电磁波的
特性。

以下是其主要特征：1.波长短：由于良导体表面平面电磁波是在导
体表面上传播的，因此波长非常短，通常比自由空间中的波长短得多。

2.
衰减快：良导体表面平面电磁波在传播过程中会受到导体表面的阻抗影响，导致波的能量迅速衰减，因此传播距离较短。

3.反射强：由于良导体表面
平面电磁波在传播过程中会受到导体表面的反射，因此反射强度非常大，
可以达到100%。

4.极化方向：良导体表面平面电磁波的极化方向垂直于
导体表面，因此在传播过程中会受到导体表面的影响，导致波的极化方向
发生变化。

5.传播速度：良导体表面平面电磁波的传播速度与自由空间中
的电磁波速度相同，即光速。

总之，良导体表面平面电磁波传播特征是由
于其在导体表面上传播的特殊环境所决定的，具有波长短、衰减快、反射强、极化方向垂直、传播速度快等特点。

这些特征在电磁波传播和应用中
具有重要的意义。

均匀平面电磁波传播一．实验目的（1）掌握均匀平面电磁波的概念（2）熟悉matlab仿真软件的使用二．实验内容（1）编写matlab程序仿真平面电磁波程序（2）观察平面地磁波与时间的关系（3）观察平面电磁波与相位的关系（4）分析仿真中观察的数据，撰写实验报告三．实验原理等相位面为平面电磁波称为平面电磁波，如果在等相位面内电场强度与磁场强度的大小和方向均不变，则称为均匀平面波。

对于均匀平面波，各场分量仅与传播方向的坐标有关。

或者说均匀平面波的电磁场分量与传播方向相垂直的坐标无关设均匀平面波沿Z轴传播，其电场沿x轴取向，也就是沿y轴和Z轴的电场分量为零。

因此有E=axEx(z)如果电介质区是无限延伸的，则只有一个沿+z轴方向传播的均匀平面波。

此时，电场矢量一般表示为E=axE0e-jkz式中EO为一常数。

电场在时域中的表达式Ex(z，t)=|E0|cos(wt-kz+φ0)式中的(wt-kz+φ0)代表了场的波动状态，称为电磁波的相位(Phase)。

它由三部分构成。

其中，wt表示随时间变化部分；-kz表示随空间距离变化部分；中O 表示场在z=0，t=0时的状态，称为初相位。

场强也随z变化。

在任一固定时刻，场强随距离z同样按正弦规律变化，且随着时间的推移，函数的各点沿+z方向向前移动，因此称之为行波。

四．实验步骤（1）预习平面电磁波原理（2）根据系统方框图，画出仿真流程图。

（3）编写MATLAB程序并上机调试。

（4）观察平面电磁波与空间距离关系波形图。

（5）撰写实验报告。

代码clearclose allu0=4*pi*le-7;e0=le-9/(36*pi);Z0=(u0/e0)^0.5;f=le8;w=2*pi*f;k=w*(u0*e0)^0.5;phi_E=0;phi_H=0;EE=20;HH=EE/20;x=0:0.1:20;m0=zeros(size(x));gifname='mag_motion.gif';figurefor t=0:1:100Ez=EE*cos(k*x-w*t*le-9+phi_E);Hy=HH*cos(k*x-w*t*le-9+phi_H);plot3(x,m0,Ez,'b','LineWidth',2);hold on;plot3(x,Hy,m0,'r','LineWidth',2);hold offxlabel('传播方向')ylabel('磁场Hy')zlabel('电场Ez')title([平面电磁波传播示意图','t=',num2str(t),'ns'],'fontsize',14)set(gca,'fontsize',12)drawnowframe=getframe(1);im=frame2im(frame);[imind,cm]=rgb2ind(im,500);If t=0;imwrite(immd,cm,gifname,'gif');elseimwrite(immd,cm,gifname,'gif','WriteMode','append','DelayTime',0.1); endend;实验结果。
