《铁路信号运营基础》第六章第五六节 PPT

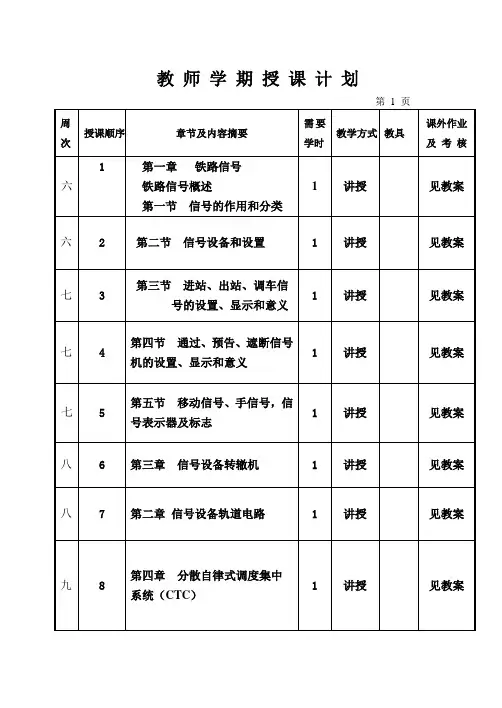

教 师 学 期 授 课 计 划

第 1 页

周次 授课顺序 章节及内容摘要 需要学时 教学方式 教具 课外作业及考核

六 1

第一章 铁路信号

铁路信号概述

第一节 信号的作用和分类 1 讲授 见教案

六 2 第二节 信号设备和设置 1 讲授 见教案

七 3 第三节 进站、出站、调车信号的设置、显示和意义 1 讲授 见教案

七 4 第四节 通过、预告、遮断信号机的设置、显示和意义 1 讲授 见教案

七 5 第五节 移动信号、手信号，信号表示器及标志 1 讲授 见教案

八 6 第三章 信号设备转辙机 1 讲授 见教案

八 7 第二章 信号设备轨道电路 1 讲授 见教案

九 8 第四章 分散自律式调度集中系统（CTC） 1 讲授 见教案 十 9 第五章 车站列控系统与机车信号 1 讲授 见教案

十 10 第六章 动车车载ATP系统 1 讲授 见教案

九 11 闭塞设备 1 讲授 见教案

十 12 信号联锁 1 讲授 见教案

重庆职培基地教案用纸

第 1 讲

教学

环节 教 学 内 容 教学设计

教师 学生

引入

课堂

教学内容和方法 铁路信号概述

一、什么是铁路信号？

铁路信号有广义和狭义两种含水义。广义的铁路信号是铁路运输系统中，保证行车安全，提高区间和车站通过能力以及编组站编解能力的自动控制及远程控制技术的总称。狭义是对行车有关人员指示运行条件而规定折物理特征符号。

《铁路信号运营基础》

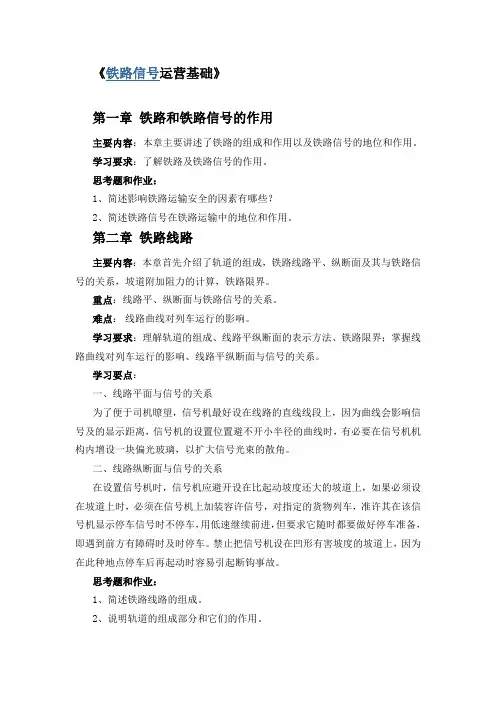

第一章 铁路和铁路信号的作用

主要内容：本章主要讲述了铁路的组成和作用以及铁路信号的地位和作用。

学习要求：了解铁路及铁路信号的作用。

思考题和作业：

1、简述影响铁路运输安全的因素有哪些？

2、简述铁路信号在铁路运输中的地位和作用。

第二章 铁路线路

主要内容：本章首先介绍了轨道的组成，铁路线路平、纵断面及其与铁路信号的关系，坡道附加阻力的计算，铁路限界。

重点：线路平、纵断面与铁路信号的关系。

难点： 线路曲线对列车运行的影响。

学习要求：理解轨道的组成、线路平纵断面的表示方法、铁路限界；掌握线路曲线对列车运行的影响、线路平纵断面与信号的关系。

学习要点：

一、线路平面与信号的关系

为了便于司机瞭望，信号机最好设在线路的直线线段上，因为曲线会影响信号及的显示距离，信号机的设置位置避不开小半径的曲线时，有必要在信号机机构内增设一块偏光玻璃，以扩大信号光束的散角。

二、线路纵断面与信号的关系

在设置信号机时，信号机应避开设在比起动坡度还大的坡道上，如果必须设在坡道上时，必须在信号机上加装容许信号，对指定的货物列车，准许其在该信号机显示停车信号时不停车，用低速继续前进，但要求它随时都要做好停车准备，即遇到前方有障碍时及时停车。禁止把信号机设在凹形有害坡度的坡道上，因为在此种地点停车后再起动时容易引起断钩事故。

思考题和作业：

1、简述铁路线路的组成。

2、说明轨道的组成部分和它们的作用。 精选文档

— 2 3、什么是线路的中心线、线路的平面和纵断面。

4、简述线路曲线对列车运行的影响。

5、什么是坡道的坡度？它对列车运行有什么影响？

6、什么是限制坡度？它的大小对运营条件和工程条件有什么影响？

7、简述线路曲线、坡度与铁路信号的关系。

8、什么是建筑接近限界和机车车辆限界？

第三章 列车运行及分界点

主要内容：本章主要讲述了列车的分类、分界点的概念和分类。

学习要求：了解列车的分类、分界点的概念和分类

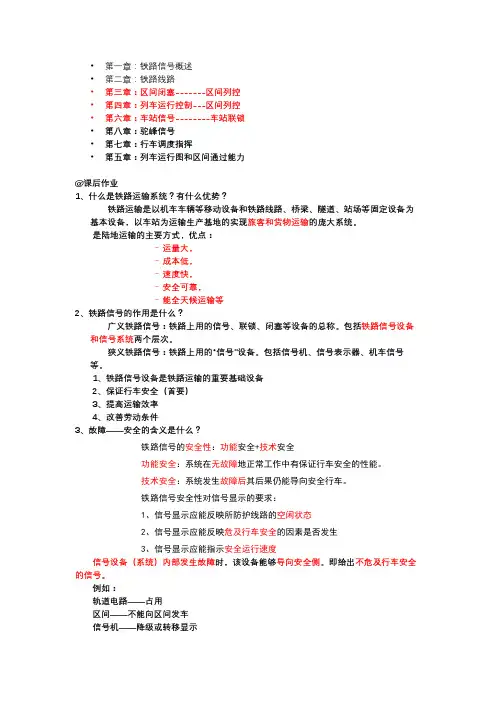

• 第一章：铁路信号概述

• 第二章：铁路线路

• 第三章：区间闭塞-------区间列控

• 第四章：列车运行控制---区间列控

• 第六章：车站信号--------车站联锁

• 第八章：驼峰信号

• 第七章：行车调度指挥

• 第五章：列车运行图和区间通过能力

@课后作业

1、什么是铁路运输系统？有什么优势？

铁路运输是以机车车辆等移动设备和铁路线路、桥梁、隧道、站场等固定设备为基本设备，以车站为运输生产基地的实现旅客和货物运输的庞大系统。

是陆地运输的主要方式，优点：

– 运量大，

– 成本低，

– 速度快，

– 安全可靠，

– 能全天候运输等

2、铁路信号的作用是什么？

广义铁路信号：铁路上用的信号、联锁、闭塞等设备的总称。包括铁路信号设备和信号系统两个层次。

狭义铁路信号：铁路上用的“信号”设备。包括信号机、信号表示器、机车信号等。

1、铁路信号设备是铁路运输的重要基础设备

2、保证行车安全（首要）

3、提高运输效率

4、改善劳动条件

3、故障——安全的含义是什么？

铁路信号的安全性：功能安全+技术安全

功能安全：系统在无故障地正常工作中有保证行车安全的性能。

技术安全：系统发生故障后其后果仍能导向安全行车。

铁路信号安全性对信号显示的要求：

1、信号显示应能反映所防护线路的空闲状态

2、信号显示应能反映危及行车安全的因素是否发生

3、信号显示应能指示安全运行速度

信号设备（系统）内部发生故障时，该设备能够导向安全侧。即给出不危及行车安全的信号。

例如：

轨道电路——占用

区间——不能向区间发车

信号机——降级或转移显示 可靠性：在规定的时间内和规定的条件（环境）下完成规定功能的能力。

@课后作业

1、 说明有砟轨道线路的组成部分及其作用。

^线路：机车车辆走行的通路。

铁路线路是机车车辆和列车运行的基础

铁路线路的组成：路基、桥隧建筑物、轨道

铁路线路分类：有砟轨道线路，无砟轨道线路

第四章 列车运行控制

第一节 机车信号

一.机车信号的由来及作用

1.恶劣的地形条件及自然环境（曲线、山区、林区、隧道、多雾、雨雪）

2.列车高速度、高密度运行

机车信号的作用：

机车信号是一种能够自动复式列车运行前方地面信号机显示的机车车载系统。

二.机车信号的显示

1.三显示自动闭塞区段的连续式机车信号机

(1) 一个绿色灯光：准许列车按规定速度运行，

表示列车接近的地面信号机显示绿色灯光

(2) 一个黄色灯光：要求列车注意运行，

表示列车接近的地面信号机显示一个黄色灯光

(3) 一个双半黄色灯光：准许列车经道岔侧向位置，限速越过接近的地面信号机，表示列车接近的地面信号机显示两个黄色灯光

(4) 一个半黄半红色灯光：要求及时采取停车措施，

表示列车接近的地面信号机显示红色灯光

(5) 一个红色灯光：表示列车已越过地面上显示红色灯光的信号机

(6) 一个白色灯光：不复示地面上的信号显示，机车乘务人员应按地面信号机的显示运行。无显示时，表示机车信号机在停止工作状态

2．四显示自动闭塞区段连续式机车信号机

(1) 一个绿色灯光：准许列车按规定速度运行，表示列车接近的地面信号机显示绿色灯光

(2) 一个半绿半黄色灯光——准许列车按规定速度运行，要求注意，表示列车接近的地面信号机显示一个绿色灯光和一个黄色灯光

(3) 一个黄色灯光：要求列车减速运行，表示列车应按规定的限速值越过接近的显示一个黄色灯光的地面信号机

(4) 一个带“2”字的黄色灯光：要求列车减速运行，表示列车应按规定的限速值越过接近的显示一个黄色灯光的地面信号机，并预告次一架信号机开放经道岔侧向位置的信号显示

(5) 一个双半黄色灯光：准许列车经道岔侧向位置，限速越过接近的地面信号机，表示列车接近的地面信号机显示两个黄色灯光

(6) 一个半黄半红色灯光：要求及时采取停车措施，表示列车接近的地面信号机显示红色灯光
