高压电气设备的绝缘预防性试验方法及安全措施
摘要：电气设备绝缘试验操作人员肩负着重要的责任，还需要对试验结果进行分析和判断，在绝缘缺陷的检查过程中务必做到不漏检、不误判，一旦检测出问题要及时检修或者及时地更换绝缘体，避免经济上的重大损失，避免发生严重的停电事故、安全事故。由此可见，高压设备绝缘预防性试验的重要性，同时对试验人员的素质要求也非常关键，在掌握相关技术知识的基础上，积累丰富的经验，准确无误地进行绝缘试验，为电力事业的发展保驾护航。
关键词：高压电气设备、绝缘预防性、试验方法、安全措施
1绝缘预防性试验的重要性及分类
1.1重要性分析
近几年，无论是电力系统的容量还是电力系统的规模，均在持续增大，电能供应中断所造成的不良影响愈来愈大。依据有关资料，在中国的电力系统中，有百分之五十以上的停电事件均是因为有关设施绝缘不良而造成的。一般状况下，电气设备绝缘部分的不良会历经一定的时间，在该变化过程中，绝缘物质会呈现出多种电气、物理、化学等信息，依托此些信息可以了解到设备绝缘发生的改变。因此要求在实际操作时通过电气试验，及时了解电气设备的绝缘状况，从而能够排查相关安全隐患，在事故发生前或者刚发生时就能准确定位故障原因，及时采取有效举措。为此，利用预防性试验来对绝缘设备的绝缘情况和绝缘特点加以深入了解，提升绝缘设备的绝缘性能是电力系统可以平稳运行的有效保证。经过科学试验，可以及时发现绝缘设备存有的不足和问题，第一时间采取有关措施来消除，从而防止绝缘击穿的发生，避免造成更严重的后果。
1.2主要分类 目前的绝缘预防性试验可以主要分为两类：a）绝缘特性试验，也可以叫做非破坏性试验。它是指在较低的电压下或采用不会对绝缘性产生损害的方法测量相关的多种特性参数，如绝缘电阻、泄漏电流等，进一步判断绝缘性是否有缺陷。这种方法虽然可以起到一定的作用，但如果只用它判断绝缘的耐电能力，所得出的结果不是非常可靠；b）耐压试验，也叫破坏性试验，是指用高于设备正常运行时的电压进行试验，这对绝缘性能的要求非常严格，能够有效发现缺陷，而且还可以保证绝缘有一定的耐电强度。但这种试验会对绝缘本身造成一定损害。在进行电器设备绝缘预防性试验时，首先应该选择非破坏性试验，然后进行破坏性试验。例如，在对变压器进行相关试验时，如果非破坏性试验的结果显示设备已经受潮，应该先对设备进行干燥，之后进行破坏性试验，这样就可以很大程度上避免设备的损害，减少事故危害的规模。
高电压技术绝缘部分
高电压技术第一篇电介质的电气强度第二篇电气设备绝缘试验第三篇电力系统过电压与绝缘配合绪论一．输电电压的划分标准：高压（HV）：～KV超高压（EHV）：～KV特高压（UHV）：KV及以上二．高电压技术的研究对象及目的：．目的：为满足电力系统不断发展高电压大功率远距离输电的需要保证电力系统的安全稳定运行。
．研究对象：电气设备的绝缘①绝缘试验（固、液、气体）在电场作用下的电气物理性能和击穿的理论、规律。
②高压试验判断、监视绝缘质量的主要试验方法。
电力系统的过电压③过电压及其防护过电压的成因与限制措施。
三．高电压技术在其它领域的应用：医学上：利用高压脉冲体外碎石、治疗癌症农业：高压静电喷药高电场诱发变异在育种上的应用环保：高压脉冲放电处理污水电除尘技术军事上：大功率脉冲技术电磁干扰、电子对抗其它工业：静电喷涂高压设备制造等。
第一篇电介质的电气强度§电介质的极化、电导与损耗电介质有气体、固体、液体三种形态电介质在电气设备中是作为绝缘材料使用的。
电介质的电气特性分别用以下几个参数来表示：即介电常数εr电介质的极化电导率γ（或电阻率ρ）电导介质损耗角正切tgδ损耗击穿场强E抗电性能§电介质的极化一．极化的定义与作用：．极化：电介质在电场作用下发生的束缚电荷的弹性位移和极性分子的趋向位移的现象叫极化。 ．作用：削弱外电场。
．讨论极化的意义：①选择绝缘。
②多层介质的合理配合。
③是研究介质损耗的理论依据。
④是电气预防性试验项目的理论依据。
⑤是研究静电形成、静电技术应用的理论依据防止静电危害。
二相对介电常数εr反映了极化的强弱以平行板电容器为例如下图所示：(a)极间为真空(b)极间放置固体介质图极化现象由上式可知电容增大了。
原因：极化的效果使平行板电容器的等值电容增大。
公式中真空的介电常数为×－FcmA极板面积d极间距离介质的介电常数。
高电压技术-电气设备绝缘试验
简介
在电气工程中，绝缘试验是一项重要的测试方法，用于评估电气设备的绝缘性能。绝缘试验主要通过施加高电压来检测设备的绝缘强度，以确保设备在正常运行中不会发生电气故障。本文将介绍高电压技术和电气设备绝缘试验的基本原理、常见方法以及测试过程中的注意事项。 基本原理
高电压试验是一种用于检测电气设备绝缘强度的测试方法。在正常工作条件下，电气设备应具备足够的绝缘性能，以防止漏电、短路等故障发生。绝缘试验的基本原理是通过施加高电压来产生电气场，检测设备绝缘系统是否能够耐受其引起的电压应力，以判断其绝缘性能是否符合要求。 常见方法
直流高电压试验
直流高电压试验是最常用的绝缘试验方法之一。在这种试验中，直流电源通过绝缘试验变压器施加高电压，对设备的绝缘系统进行测试。直流高电压试验可以根据需要进行不同的试验模式，如耐受电压试验、击穿电压试验等。
交流高电压试验
交流高电压试验是另一种常见的绝缘试验方法。与直流高电压试验不同，交流高电压试验主要考察设备的耐受能力。在交流高电压试验中，试验变压器将电源交流电压升高到所需值，通过试验设备的绝缘系统施加高电压，以评估其绝缘性能。
脉冲高电压试验
脉冲高电压试验是一种对设备绝缘性能进行更严格检测的方法。脉冲高电压试验通过产生短暂的高电压脉冲，模拟一些特殊工作条件下的电压冲击，以评估绝缘系统对电压冲击的响应能力。 测试过程及注意事项
进行电气设备绝缘试验时，需要按照一定的测试过程和注意事项进行操作，以确保测试结果的准确性和可靠性。
1. 准备工作：首先需要准备所需的试验设备和试验电源，确保其正常工作状态。同时，还需要检查试验设备的接地情况，确保试验过程的安全。 2. 样品准备：将待测试的电气设备放置在试验装置中，确保设备与试验装置之间的绝缘良好，并连接试验电源。
3. 设定试验参数：根据测试要求，设定试验电压、试验时间等参数。在直流高电压试验中，还可以根据需要设定耐受时间和击穿电压等参数。
---------------------------------------------------------------最新资料推荐------------------------------------------------------
1 / 18

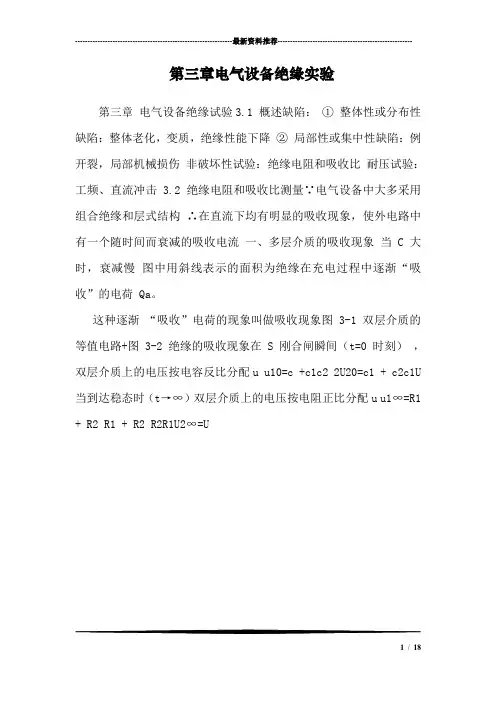

第三章电气设备绝缘实验
第三章 电气设备绝缘试验3.1 概述缺陷： ① 整体性或分布性缺陷：整体老化，变质，绝缘性能下降 ② 局部性或集中性缺陷：例开裂，局部机械损伤 非破坏性试验：绝缘电阻和吸收比 耐压试验：工频、直流冲击3.2 绝缘电阻和吸收比测量∵电气设备中大多采用组合绝缘和层式结构 ∴在直流下均有明显的吸收现象，使外电路中有一个随时间而衰减的吸收电流 一、多层介质的吸收现象 当 C 大时，衰减慢 图中用斜线表示的面积为绝缘在充电过程中逐渐“吸收”的电荷 Qa。
这种逐渐 “吸收”电荷的现象叫做吸收现象图 3-1 双层介质的等值电路+图 3-2 绝缘的吸收现象在 S 刚合闸瞬间（t=0 时刻） ，双层介质上的电压按电容反比分配u u10=c +c1c2 2U20=c1 + c2c1U当到达稳态时（t→∞）双层介质上的电压按电阻正比分配u u1∞=R1
+ R2 R1 + R2 R2R1U2∞=U∵吸收现象，U10 ≠ U1∞，U20 ≠ U2∞。
从 S 合闸到稳态的过渡过程的时间常数τ=R R (c + c ) R +R2
1 1 2 1 2流过电流表的电流： i = I g + ia ，ia 为吸收电流；若 R1 C1 ≈ R2 C 2 吸收电流比， 吸收现象不明显。
绝缘电阻：指吸收电流 ia 按指数规律衰减完毕后所测得的稳态电阻值。
t→∞时， 可得 R∞ = R1 + R2 即等于两层介质电阻的串联值。
能发现的缺陷：绝缘或整体受潮；局部严重受潮；贯穿性缺陷。
例如下定子绝缘 局部发生裂纹形成贯穿性导电通道时。
