ldpe的聚合方法

聚乙烯的合成(1)乙烯的物化性能乙烯常温下为无色易燃气体，纯乙烯在350℃以下稳定，其特性参数见表1．2—3。

表1．2—3 乙烯的特性参数乙烯的分子式为CH2＝CH2，分子对称无极性，偶极短近乎为零，乙烯分子中两个碳原子间的共用电子对在不同条件下会分别发生均裂或异裂，进而按不同机理进行聚合，用于聚合的乙烯，纯度要求很高，含量(质量分数)必须在99．9％以上。

(2)乙烯的聚合按乙烯聚合方法的特点，合成PE的技术路线有三种，即高压、中压和低压法。

工业上三种方法并存，每种方法都有各自的特性，每种PE的结构、密度和性能都有一定的差异。

2)高压聚合法乙烯临界温度很低，高度压缩也难以液化，只有在微量氧存在的条件下，压力超过100MPa，且温度在200℃左右时生成游离基才能引发聚合反应。

这种条件下所制得的产品即为高压法LDPE。

高压聚合反应的特点之一。

是在温度200℃时，微量氧与乙烯作用生成过氧化物，然后再分解为游离基引发乙烯聚合，并不是氧分子本身起引发剂作用。

该法属游离基型聚合，也遵循一般游离基型聚合规律，并经历链引发、链增长等阶段。

聚合反应的第二个特点，是聚合温度高于一般游离基聚合反应。

高温下增长链游离基的活性大，易于发生链转移。

加之反应体系内并没有链转移剂，仅有单体和PE大分子，因而活性增长链游离基与单体和大分子中的氢原子作用而生成新游离基，同时发生支链化反应。

其支链反应的结果既有长支链，也有分子内链转移而形成的短文链，还可能产生甲基短支链。

由于以上反应，高压法PE的分子结构是具有较多支链的线型大分子，密度仅为0．92g／cm3左右。

工业生产的LDPE数均相对分子质量约在2．5万—5.0万范围内，重均相对分子质量则达10万以上，而且在其主链中每1000个碳原子便有20－30个支链。

当前高压法PE的生产技术发展趋势是，生产规模和反应器的大型化，将有利于降低生产成本。

进一步提高聚合压力，有改善PE的透明性和耐老化性的可能。

聚乙烯（Polyethylene，简称PE）是一种由乙烯单体聚合而成的热塑性树脂。

它具有柔软、蜡状、低熔点的特性，化学式为(C2H4)n。

聚乙烯无毒、无味，手感似蜡，具有优良的耐低温性能，最低使用温度可达-100°C。

同时，它的化学稳定性好，能耐大多数酸碱的侵蚀（不耐具有氧化性质的酸）。

聚乙烯按照生产方法和密度的不同，可以分为高压聚乙烯（低密度聚乙烯）、低压聚乙烯（高密度聚乙烯）和中压聚乙烯（中密度聚乙烯）。

1.高压聚乙烯（LDPE）：柔软性、伸长率、冲击强度和渗透性较好，主要用于制造薄膜、容器衬
里、电线电缆的绝缘材料等。

2.低压聚乙烯（HDPE）：熔点、刚性、硬度和强度较高，吸水性小，有良好的电性能和耐辐射性，
主要用于制造耐腐蚀零件和绝缘零件。

3.中密度聚乙烯（MDPE）：性能介于高压和低压聚乙烯之间。

此外，还有一种超高分子量聚乙烯（UHMWPE），其强度非常高，可以用来做防弹衣。

聚乙烯的制备方法主要有溶液法、气相法、中压法、低压法、辐射聚合法等。

聚乙烯的应用范围广泛，主要用于制造薄膜、管道、容器、电线电缆绝缘材料、日用品等，还可用作电视、雷达的高频绝缘材料。

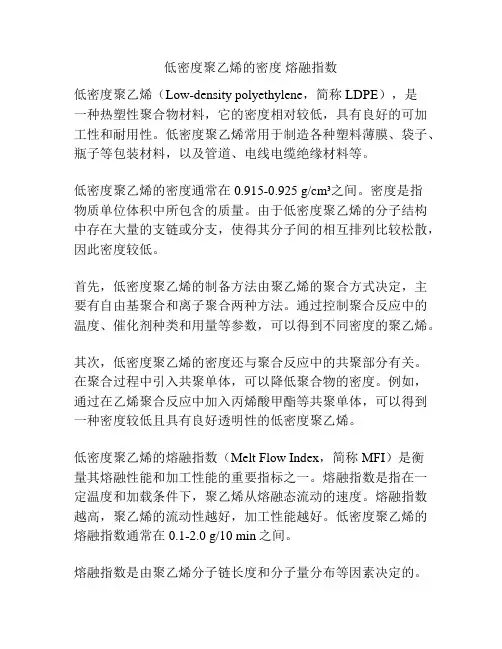

低密度聚乙烯的密度熔融指数低密度聚乙烯（Low-density polyethylene，简称LDPE），是一种热塑性聚合物材料，它的密度相对较低，具有良好的可加工性和耐用性。

低密度聚乙烯常用于制造各种塑料薄膜、袋子、瓶子等包装材料，以及管道、电线电缆绝缘材料等。

低密度聚乙烯的密度通常在0.915-0.925 g/cm³之间。

密度是指物质单位体积中所包含的质量。

由于低密度聚乙烯的分子结构中存在大量的支链或分支，使得其分子间的相互排列比较松散，因此密度较低。

首先，低密度聚乙烯的制备方法由聚乙烯的聚合方式决定，主要有自由基聚合和离子聚合两种方法。

通过控制聚合反应中的温度、催化剂种类和用量等参数，可以得到不同密度的聚乙烯。

其次，低密度聚乙烯的密度还与聚合反应中的共聚部分有关。

在聚合过程中引入共聚单体，可以降低聚合物的密度。

例如，通过在乙烯聚合反应中加入丙烯酸甲酯等共聚单体，可以得到一种密度较低且具有良好透明性的低密度聚乙烯。

低密度聚乙烯的熔融指数（Melt Flow Index，简称MFI）是衡量其熔融性能和加工性能的重要指标之一。

熔融指数是指在一定温度和加载条件下，聚乙烯从熔融态流动的速度。

熔融指数越高，聚乙烯的流动性越好，加工性能越好。

低密度聚乙烯的熔融指数通常在0.1-2.0 g/10 min之间。

熔融指数是由聚乙烯分子链长度和分子量分布等因素决定的。

低密度聚乙烯的分子链长度相对较长，分子量分布较窄，因此熔融指数较低。

然而，通过改变聚合条件，如催化剂种类和用量、反应温度等，可以控制低密度聚乙烯的熔融指数，以满足不同的加工要求。

低密度聚乙烯的密度和熔融指数对其物理性质和加工性能有着重要影响。

较低的密度使得低密度聚乙烯具有良好的柔韧性、拉伸强度和抗冲击性能，适用于制造各种薄膜、袋子等包装材料。

而较低的熔融指数使得低密度聚乙烯在加工过程中容易塑形，可通过吹塑、挤出等工艺制作成各种形状的制品。

低密度聚乙烯与高密度聚乙烯区别低密度聚乙烯(LDPE)相对密度为0.910-0.925的聚乙烯称为低密度聚乙烯(Low Density Polyethylene),而密度介于低密度与高密度之间的成为中密度聚乙烯.相反,相对密度低于0.910的聚乙烯；也已经问世.成为甚低密度聚乙烯(VLDPE),甚至还有相对密度小于0.900的,国外也称之为超低密度聚乙烯(ULDPE).虽然聚乙烯的品种繁多,但是左右聚乙烯市场的主要还是低密度聚乙烯和高密度聚乙烯.传统的低密度聚乙烯是用聚合级的乙烯用氧或过氧化物为引发剂,在高温高压下进行游离基聚合而制得的.因此低密度聚乙烯又称做高压聚乙烯.低密度聚乙烯是一种具有蜡感的白色树脂,其结构特点是非线形的.分子量一般在1000-5000.因此,与中密度,高密度聚乙烯相比,它具有较低的结晶度和软化点,有较好的柔软性,伸长率,电绝缘性,透明性,以及较高的耐冲击强度低密度聚乙烯机械强度较差,耐热性差,此外另一个明显的弱点是耐环境应力开裂性较差.低密度聚乙烯大局部用做薄膜制品,而薄膜制品中大局部用做包装另外一局部被用做农膜和建筑用膜.低密度聚乙烯包装膜可用于糖果,蔬菜,冷冻食品等食品包装,也可一用做内衬膜,收缩包装膜,弹性包装膜,重包装膜等非食品包装膜.高密度聚乙烯(HDPE)密度在0.941-0.965的聚乙烯称为高密度聚乙烯〔HighDensityPolyethylene〕.高密度聚乙烯用低压法生产,因此有称为低压聚乙烯.生产方式有液相法,气相法两种.液相法又包括了溶液法和淤浆法.高密度聚乙烯有均聚物和共聚物之别,所谓共聚就是在聚合是渗入少量的a-烯烃,这些少量的a-烯烃的参加可以降低聚乙烯的密度和结晶度,因而相对于均聚物来说有更优良的乃环境应力开裂性能,较高的外表硬度和较好的尺寸稳定性.高密度聚乙烯比低密度聚乙烯提升了耐热性和机械强度〔如拉伸,弯曲, 压缩和剪切强度〕并且提升了对水蒸气和气体的阻隔性.高密度聚乙烯可使用挤出法加工成管材,板材,片材,型材和单丝,扁丝,打包带；用吹塑法可以生产大中型中空容器.如瓶,桶及大型工业用贮槽；用注塑法可生产各种制件,日用品和工业用品LDPE、LLDPE和HDPE这三种PE的区别：LDPE 〔中文名：低密度高压聚乙烯〕：感官鉴别：手感柔软：白色透明,但透明度一般,燃烧鉴别：燃烧火焰上黄下蓝；燃烧时无烟,有石蜡的气味,熔融滴落,易拉丝LLDPE〔线性低密度聚乙烯〕：线性低密度聚乙烯在结构上不同于一般的低密度聚乙烯,由于不存在长支链.LLDPE的线性度取决于LLDPE和LDPE的不同生产加工过程.LLDPE通常在更低温度和压力下,由乙烯和高级的a烯烃如丁烯、己烯或辛烯共聚合而生成.共聚过程生成的LLDPE聚合物具有比一般LDPE更窄的分子量分布,同时具有线性结构使其有着不同的流变特性.LLDPE的熔融流动特性适l应新工艺的要求,特别是用薄膜挤出工艺,可产出高质的LLDPE产品.LLDPE应用于聚乙烯所有的传统市常增强了抗伸、抗穿透、抗冲击和抗撕裂的性能使LLDPE适于作薄膜.它的优异的抗环境应力开裂性,抗低温冲击性和抗翘曲性使LLDPE对管材、板材挤塑和所有模塑应用都有吸引力.LLDPE最新的应用是作为地膜用于废渣填埋和废液池的衬层.更高的抗伸强度、抗穿透性、抗撕裂性和伸长率增加是LLDPE的特性,使其特别适用于制薄膜.如果用己烯或辛烯代替丁烯作共聚单体甚至连抗冲击力和抗撕裂性也可得到较大的改良.对于相同熔体指数和密度下的给定树脂,己烯和辛烯LLDPE树脂在冲击和撕裂性能上提升到300%.己烯和辛烯树脂更长的侧链在链之间起到象〃绳结〃分子一样的作用,改良了化合物的韧性.HDPE〔高密度聚乙烯〕：HDPE是一种结晶度高、非极性的热塑性树脂.原态HDPE的外表呈乳白色,在微薄截面呈一定程度的半透明状.PE具有优良的耐大多数生活和工业用化学品的特性.某些种类的化学品会产生化学腐蚀,例如腐蚀性氧化剂〔浓硝酸〕,芳香烃〔二甲苯〕和卤化烃〔四氯化碳〕.该聚合物不吸湿并具有好的防水蒸汽性,可用于包装用途.HDPE具有很好的电性能,特别是绝缘介电强度高,使其很适用于电线电缆.中到高分子量等级具有极好的抗冲击性,在常温甚至在-40F低温度下均如此楼上的答复已经很全面了,再补充一点,现在hdpe多用在管材上,如排水管道.是替代传统混凝土管道、陶土管道的理想管材.现在属于新技术,国家正推广使用线性低密度聚乙烯〔LLDPE〕对化学反响几乎是惰性的,不与任何物质反生化学反响,只是会燃烧.LLDPE和苯长时间接触能发生溶胀,与HCL长时间接触会变脆,不过要经过几年时间,平常可以用它装这两样东西.LDPE和HDPE之间性能差异：拉伸强度：LDPE 为7〜14MPa,而HDPE 为24〜31MPa.使用温度：LDPE为100度以下,而HDPE为120以下.邵氏硬度：LDPE 为：41〜45,而HDPE 为60〜70.低密度聚乙烯〔LDPE〕是高压下乙烯自由基聚合而获得的热塑性塑料.低密度聚乙烯的加工温度低一些,约160度左右,密度为0.918 一0.932克/立方厘米.主要被用作电讯电缆的外皮.高密度聚乙烯〔HDPE〕加工温度高些,大约180度吧,密度也高一些.HDPE,LDPE,和PE 的区别PE是聚乙烯.HDPE是高密度聚乙烯又称低压聚乙烯.LDPE为低密度聚乙烯,又称高压聚乙烯.HDPE和LDPE都是PE的一种.聚乙烯主要按密度分类,性质因品种、牌号而异：①高密度聚乙烯〔HDPE〕:是不透明的白色粉末,造粒后为乳白色颗粒,分子为线型结构,很少支化现象, 是较典型的结晶高聚物.机械性能均优于低密度聚乙烯,熔点比低密度聚乙烯高,约126〜136℃,其脆化温度比低密度聚乙烯低,约-100〜-140℃.②低密度聚乙烯〔LDPE〕:是无色、半透明颗粒,分子中有长支链,分子间排列不紧密.③线型低密度聚乙烯〔LLDPE〕:分子中一般只有短支链存在,机械性能介于高密度和低密度聚乙烯两者之间,熔点比普通低密度聚乙烯高15℃,耐低温性能也比低密度聚乙烯好,耐环境应力开裂性比普通低密度聚乙烯高数十倍.止匕外,按生产方法可分为低压法聚乙烯、中压法聚乙烯和高压法聚乙烯, 聚乙烯的生产方法不同,其密度及熔体指数〔表示流动性〕也不同.密度和熔体流动速率〔乂尸2也是鉴别与区分不同品种和牌号聚乙烯的关键指标.加工和应用可用吹塑、挤出、注射成型等方法加工,广泛应用于制造薄膜、中空制品、纤维和日用杂品等.在实际生产中,为了提升聚乙烯对紫外线和氧化作用的稳定性,改善加工及使用性能,需参加少量塑料助剂.常用的紫外线吸收剂为邻羟基二苯甲酮或其烷氧基衍生物等,炭黑是优良的紫外线屏蔽剂.此外,还参加抗氧剂、润滑剂、着色剂等,使聚乙烯的应用范围更加扩大.薄膜低密度聚乙烯总产量的一半以上经吹塑制成薄膜,这种薄膜有良好的透明性和一定的抗拉强度,广泛用作各种食品、衣物、医药、化肥、工业品的包装材料以及农用薄膜.也可用挤出法加工成复合薄膜用于包装重物.1975年以来,高密度聚乙烯薄膜也得到开展,它的强度高、耐低温、防潮,并有良好的印刷性和可加工性.线型低密度聚乙烯的最大用途也是制成薄膜,其强度、韧性均优于低密度聚乙烯,耐刺穿性和刚性也较好,透明性虽较差,仍稍优于高密度聚乙烯.此外,还可以在纸、铝箔或其他塑料薄膜上挤出涂布聚乙烯涂层,制成高分子复合材料.中空制品高密度聚乙烯强度较高,适宜作中空制品.可用吹塑法制成瓶、桶、罐、槽等容器,或用浇铸法制成槽车罐和贮罐等大型容器.管板材挤出法可生产聚乙烯管材,高密度聚乙烯管强度较高,适于地下铺设.挤出的板材可进行二次加工.也可用发泡挤出和发泡注射法将高密度聚乙烯制成低泡沫塑料,作台板和建筑材料.LDPE 〔密度 0.915 〜0.93〕,MDPE 〔密度 0.93 〜0.94〕, HDPE 〔密度0.94以上〕,密度越高,膜的延展性,耐热性,耐油性,耐化学药品性,防水性会增强,但是透明度会将降低.这个是LDPE膜和HDPE膜的不同之处.还有一点和密度没有关系的特性是HDPE膜的分子是纵向排列的,因此HDPE膜很容易撕裂.。
