下载文档原格式
聚羧酸碳4单体-概述说明以及解释1.引言1.1 概述概述部分的内容可以如下所述：聚羧酸碳4单体是一种重要的高性能材料，被广泛应用于许多领域。
该单体具有良好的聚合性能和物理化学性质，可以通过聚合反应形成高分子聚合物。
由于其特殊的结构和性质，聚羧酸碳4单体在胶粘剂、涂料、水泥添加剂等行业中有着广泛的应用。
聚羧酸碳4单体具有许多优良的性质。
首先，它具有优异的高温稳定性和耐候性，能够在高温和恶劣环境下保持其性能的稳定性。
其次，该单体具有较低的粘度和流动性，可以在制备过程中很好地与其他材料混合，提高了材料的加工性能和稳定性。
此外，聚羧酸碳4单体还具有较高的分散性和乳化性，可使其与其他材料充分融合，提高了材料的稳定性和均匀性。
聚羧酸碳4单体的应用领域非常广泛。
在胶粘剂领域，它可作为粘合剂的主要成分，用于汽车、建筑、家具等行业中的粘接和密封。
在涂料领域，该单体可以作为增稠剂和分散剂，提高涂料的流动性和稳定性。
此外，聚羧酸碳4单体还可作为水泥添加剂，用于改善水泥的流动性和抗裂性能。
尽管聚羧酸碳4单体在各行业中已有广泛应用，但仍存在一些挑战和问题需要解决。
例如，该单体的合成方法和工艺还有待改进，以提高合成效率和产物纯度。
此外，聚羧酸碳4单体的应用还面临一些技术和市场限制，需要进一步研究和开发新的应用领域。
总之，聚羧酸碳4单体是一种有着广泛应用前景的高性能材料。
通过研究其性质和应用特点，可以为相关领域的科学研究和工程应用提供指导和借鉴，促进该材料的进一步发展和应用推广。
1.2文章结构文章结构：本文将采用以下结构进行组织和阐述：引言、正文和结论。
在引言部分，将首先对聚羧酸碳4单体进行概述，介绍它的基本性质和应用领域。
随后，将详细描述文章的结构和内容安排，以便读者能够清晰地了解本文的框架。
在正文部分，将分为两个要点进行阐述。
第一要点将重点介绍聚羧酸碳4单体的合成方法、表征方法和性质研究。
通过对不同合成方式和表征方法的比较分析，探讨聚羧酸碳4单体的优点和适用性。
四种聚合方式的比较方法
在当今信息爆炸的时代，对于大量信息的处理变得尤为重要。
而在文库项目中，聚合不同来源的信息是一个常见且关键的任务。
本文将对四种不同的聚合方式进行比较，以帮助读者更好地选择适合自身需求的方式。
第一种方式：手动聚合
手动聚合是最基础也是最原始的一种方式。
这种方式要求从不同来源收集信息后手动整合到一个文库中。
优点是灵活性高，能够根据需求随时添加、删除信息；缺点则是耗时耗力，容易出现遗漏和错误。
第二种方式：自动化聚合
自动化聚合利用程序自动从不同来源抓取信息并整合到文库中。
这种方式的优点是高效快速，可以大大节省时间和人力成本；然而缺点是可能存在抓取不全面、信息不准确的问题。
第三种方式：半自动化聚合
半自动化聚合结合了手动和自动化的优点。
通常会设置一些规则和条件，程序会根据这些规则自动抓取信息并进行初步整合，而人工再对整合后的信息进行确认和修正。
这种方式的优点是效率较高且准确度较高，但需要一些技术和人力支持。
第四种方式：主题模型聚合
主题模型聚合是一种基于机器学习的方式，通过模型训练可以智能地从不同来源的信息中提取出关键主题，并将相关信息聚合在一起。
这种方式的优点是可自动发现隐藏主题，减少人工干预；不足之处在于模型训练和调优需要大量数据和时间。
综上所述，不同的聚合方式各有优劣。
选择适合自己的方式取决于需求、资源和技术水平。
在实际使用中，可以根据具体情况结合不同方式，以达到最佳的聚合效果。
希望本文能够对读者有所启发和帮助。
1。
第五章聚合方法第一节本体聚合一、概述1、定义在聚合体系中，不加其他反应介质，只有单体本身在引发剂或热、光、辐射的作用下进行的聚合方法，叫做本体聚合。
2、分类（1）均相聚合例如：S、MMA、V Ac等聚合物溶于各自的单体中，形成均相。
（2）非均相聚合（沉淀聚合）例如：VC、AN等聚合物不溶于单体，聚合过程中会逐渐析出。
3、优缺点（1）优点a、产品纯净，后处理简单，是最经济的聚合方法；b、可以制得透明制品，适于制备板材和型材；c、特别适用于实验室研究。
（2）缺点a、没有其他介质，粘度很大，聚合热不易排放，温度难控制；b、有自动加速现象，放热速率提高，温度更难控制，易局部过热，使分子量分布变宽，影响性能；c、由于工艺控制不当，出现气泡、皱纹、裂纹、爆聚等现象。
4、措施工业上，本体聚合存在2大问题，解决办法如下：（1）温度控制问题第一阶段：保持较低的转化率，如l0～35%不等。
此时体系粘度较低，自动加速现象未出现，散热不存在问题，可在较大的普通的聚合釜中进行聚合；第二阶段：转化率和粘度较高，可以进行薄层聚合、或缓慢的流入聚合釜、或改变聚合条件使聚合速度减慢等措施。
（2）出料问题工业上本体聚合的第二个问题，是聚合物的出料问题。
根据产品特性，可用下列出料方法：浇铸脱模制备板状和型材，熔融体挤塑造粒，粉料等。
二、甲基丙烯酸甲酯的间歇本体聚合本体法分子量为100万，而注射用悬浮法只有5～10万。
MMA在间歇本体聚合制备“有机玻璃板”的过程中，存在散热困难、体积收缩、易产生气泡等问题，可以分成预聚、聚合、高温后处理三个阶段加以控制。
1、预聚阶段MMA、BPO或AIBN，以及增塑剂、脱模剂等加入釜内，在90～95℃下聚合至l0～20%的转化率，成为粘稠的浆液；2、聚合阶段将预聚物灌入无机玻璃平板模，移入空气浴或水浴中，慢慢升温至40～50℃，低温缓慢聚合数天，使其达到90%的转化率；3、高温后处理阶段将上述产物进一步升温至PMMA的玻璃化温度以上（例如100～120℃），进行高温后处理，使残余单体充分聚合。
4聚合方法
4.聚合方法
聚合方法：指将单体转变为聚合物的途径。
涉及原料的选择，引发剂（或催化剂），溶剂，反应条件等的选择。

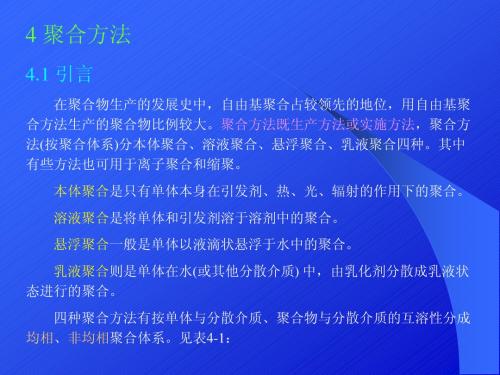

自由基聚合反应的实施方法主要有本体聚合、溶液聚合、悬浮聚合、乳液聚合。
1.按单体和所用聚合介质的溶解分散情况分：
2.根据聚合物在其单体或聚合溶剂中的溶解性能：
均相聚合：聚苯乙烯能溶于苯乙烯或苯中，
非均相聚合：聚氯乙烯不溶于氯乙烯中。
表4-1，4-2，P100
4.1本体聚合
本体聚合是单体本身在不加溶剂以及其它分散剂的条件下，由引发剂或直接由光热等作用下引发的聚合反应，
优点：无杂质，产品纯度高，聚合设备简单。
缺点：体系粘度大，聚合热不易扩散，反应难以控制，易局部过热，造成产品发黄。
自动加速作用大，严重时可导致暴聚。
工业上多采用两段聚合工艺：
(i) 预聚合：在较低温度下预聚合，转化率控制在10~30%，体系粘度较低，散热较容易；
(ii) 后聚合：更换聚合设备，分步提高聚合温度，使单体转化率>90%。
本体聚合根据聚合产物是否溶于单体可分为两类：
（i）均相聚合：聚合产物可溶于单体，如苯乙烯、MMA等；
（ii）非均相聚合（沉淀聚合）：
聚合产物不溶于单体，如乙烯、聚氯乙烯等，在聚合过程中聚合
产物不断从聚合体系中析出，产品多为白色不透明颗粒。
在沉淀聚合中，由于聚合产物不断析出，体系粘度不会明显增加。
但不管是均相聚合还是沉淀聚合，都会导致自动加速作用。
4.2溶液聚合
溶液聚合是将单体和引发剂溶于适当溶剂中，在溶液状态下进行的聚合反应。
生成的聚合物溶于溶剂的叫均相溶液聚合；聚合产物不溶于溶剂的叫非均相溶液聚合。
优点：
（i）聚合热易扩散，聚合反应温度易控制；
（ii）体系粘度低，自动加速作用不明显；反应物料易输送；
（iii）体系中聚合物浓度低，向高分子的链转移生成支化或交联产物较少，因而产物分子量易控制，分子量分布较窄；
（iv）可以溶液方式直接成品。
缺点：
（i）单体被溶剂稀释，聚合速率慢，产物分子量较低；
（ii）消耗溶剂，溶剂的回收处理，设备利用率低，导致成本增加；
（iii）溶剂很难完全除去；
（iv）存在溶剂链转移反应，因此必须选择链转移常数小的溶剂，否则链转移反应会限制聚合产物的分子量；
（v）溶剂的使用导致环境污染问题。
超临界流体：性质介乎液体与气体之间，具有液体的溶解能力。
超临界CO2做聚合溶剂：无毒、便宜、易从聚合产物中除去和循环使用。
4.3悬浮聚合
悬浮聚合是通过强力搅拌并在分散剂的作用下，把单体分散成无数的小液珠悬浮于水中由油溶性引发剂引发而进行的聚合反应。
在悬浮聚合体系中，单体不溶或微溶于水，引发剂只溶于单体，水是连续相，单体为分散相，是非均相聚合反应。
但聚合反应发生在各个单体液珠内，对每个液珠而言，其聚合反应机理与本体聚合一样，因此悬浮聚合也称小珠本体聚合。
单体液珠在聚合反应完成后成为珠状的聚合产物。
均相聚合：得到透明、圆滑的小珠；
非均相聚合：得到不透明、不规整的小珠。
在悬浮聚合过程不溶于水的单体依靠强力搅拌的剪切力作用形成小液滴分散于水中，单体液滴与水之间的界面张力使液滴呈圆珠状，但它们相互碰撞又可以重新凝聚，即分散和凝聚是一个可逆过程。
为了阻止单体液珠在碰撞时不再凝聚，必须加入分散剂，分散剂在单体液珠周围形成一层保护膜或吸附在单体液珠表面，在单体液珠碰撞时，起隔离作用，从而阻止或延缓单体液珠的凝聚。
悬浮聚合分散剂主要有两大类：
(i)水溶性的高分子：如聚乙烯醇、明胶、羟基纤维素等；
(ii) 难溶于水的无机物：如碳酸钙、滑石粉、硅藻土等。
水溶性高分子难溶于水的无机物
悬浮聚合产物的颗粒尺寸大小与搅拌速度、分散剂用量及油水比（单体与水的体积比）成反比。
由于悬浮聚合过程中存在分散-凝聚的动态平衡，随着聚合反应的进行，一般当单体转化率达25%左右时，由于液珠的粘性开始显著增加，使液珠相互粘结凝聚的倾向增强，易凝聚成块，在工业生产上常称这一时期为“危险期”，这时特别要注意保持良好的搅拌。
由于悬浮聚合在液珠粘性增大后易凝聚成块而导致反应失败，因此，该方法不适于制备粘性较大的高分子，如橡胶等。
优点：
（i）聚合热易扩散，聚合反应温度易控制，聚合产物分子量分布窄；
（ii）聚合产物为固体珠状颗粒，易分离、干燥。
缺点：
（i）存在自动加速作用；
（ii）必须使用分散剂，且在聚合完成后，很难从聚合产物中除去，会影响聚合产物的性能（如外观、老化性能等）；
（iii）聚合产物颗粒会包藏少量单体，不易彻底清楚，影响聚合物性能。
反相悬浮聚合：把水溶性的单体分散于有机溶剂中由水溶性引发剂引发的聚合反应。
3.9.4 乳液聚合
乳液聚合是在乳化剂的作用下并借助于机械搅拌，使单体在水中分散成乳状液，由水溶性引发剂引发而进行的聚合反应。
乳化剂：能使油水混合物变成乳状液的物质成为乳化剂。
通常是一些兼有亲水的极性基团和疏水（亲油）的非极性基团的表面活性剂。
按其结构可分三大类（按其亲水基类型）：
（i）阴离子型：亲水基团一般为-COONa, -SO4Na, -SO3Na等，亲油基一般是C11~C17的直链烷基，或是C3~C6烷基与苯基或萘基结合在一起的疏水基；
（ii）阳离子型：通常是一些胺盐和季铵盐
（iii）非离子型：聚乙烯醇，聚环氧乙烷等。
乳液聚合最常使用的是阴离子型乳化剂，而非离子型乳化剂一般用做辅助乳化剂与阴离子型乳化剂配合使用以提高乳液的稳定性。
乳化剂的作用主要有三点：
（i）降低表面张力，便于单体分散成细小的液滴，即分散单体；
（ii）在单体液滴表面形成保护层，防止凝聚，使乳液稳定；
（iii）增溶作用：当乳化剂浓度超过一定值时，就会形成胶束（micelles)，胶束呈球状或棒状，胶束中乳化剂分子的极性基团朝向水相，亲油基指向油相，能使单体微溶于胶束内。
乳化剂能形成胶束的最低浓度叫临界胶束浓度（简称CMC），CMC越小，越易形成胶束，乳化能力越强。
乳液聚合的引发剂为水溶性引发剂，常使用水溶性的氧化-还原引发体系。
如K2S2O8/Fe2+等。
乳液聚合机理：
在乳液聚合体系中存在单体液滴、微溶有单体的增溶胶束、空胶束以及以分子状态分散在水中的单体和乳化剂分子。
典型的乳液聚合可分为三个阶段：
（i）M/P乳胶粒的形成：反应开始时，水中的引发剂分解产生的初级自由基扩散到增溶胶束内，引发其中的单体进行聚合，从而形成同时含单体与聚合物的增溶胶束，称M/P乳胶粒，随着胶束中单体的消耗，胶束外的单体分子逐渐地扩散进胶束内，使聚合反应持续进行。
在此阶段，单体增溶胶束与M/P乳胶粒并存，M/P乳胶粒逐渐增加，聚合速率加快，直至单体转化率~10%转入第二阶段；
（ii）单体液滴与M/P乳胶粒并存阶段：单体转化率10~50%，随着引发剂和单体增溶胶束的消耗，M/P乳胶粒数量不再增加，聚合速率保持恒定，而单体逐渐消耗，单体液滴不断缩小，单体液滴数量不断减少；
（iii）单体液滴消失、M/P乳胶粒子内单体聚合阶段：M/P乳胶粒内单体得不到补充，聚合速率逐渐下降，直至反应结束。
在乳液聚合中，初级自由基进入增溶胶束引发单体聚合后，当另一个自由基进入时，由于自由基浓度高，两者立刻发生双基终止，因此，每一个胶束内要么只有一个自由基，要么没有自由基，从统计角度看，由于胶束浓度很大，多在1010~1015个/mL,而初级自由基的生成速率较小，约为1013个/s mL,即平均要间隔10~100s才会有自由基进入胶束，因此在第二个自由基进入胶束以前，有足够的时间生成高分子量的聚合产物，因此乳液聚合常能得到高分子量的聚合产物。
优点：
（i）聚合热易扩散，聚合反应温度易控制；
（ii）聚合体系即使在反应后期粘度也很低，因而也适于制备高粘性的聚合物；
（iii）能获得高分子量的聚合产物；
（iv）可直接以乳液形式使用。
