广西人民会堂的舞台机械设计

报告厅舞台机械系统设计方案1、设计指导思想该报告厅是集文艺演出、电影放映、大型会议等于一体的多功能场所，我们根据使用功能要求，提出以下总体指导思想：以“经济性、实用性和便利性应用的多功能（多用途）性，维护的方便性、系统的可扩充性”为指导思想。

根据报告厅建筑规范，安全是永恒不变的主题。

故我们的舞台幕布均经阻燃处理，阻燃性能达到国家相关的消防要求。

2、设计依据及适用规范1、设计依据及适用规范：舞台建筑平、立面图；《舞台和影视用吊杆装置》ZBJ80011-89；《剧场舞台用大幕机械装置》ZBJ80017-89；《舞台电动吊杆》WH/T102-1996；《中华人民共和国公共安全行业标准》GBA/T74-94。

公安部GB5455-85《纺织品物燃烧性能测定垂直法》2、技术指标：产品设计寿命：50年平均无故障时间：8000～10000小时安全系数：零部件的设计安全系数n>6；起重用钢丝绳n>10；承重钢结构刚度系数大于1/1000;设备噪音：不参与演出的设备不大于60dB，参与演出的设备不大于50dB；3、技术参数：所有舞台设备有关运行噪声指标的项目，测试点应统一定在观众厅第一排中间位置测试。

全套舞台幕布经防火阻燃处理，在透光性、吸音系数、柔软垂直度、光效色彩上符合公安部GB/T5455-85、GB50222-95《纺织物燃烧性能测定垂直法》阻燃要求和定级标准。

3、工程设计定位设计合理，我们充分考虑了该报告厅的各项需要；机械部分运行可靠；控制方面采用先进的PSTN系列PLC控制系统，操作方便，安全可靠。

4、舞台机械设备概述舞台机械是为了使演出的效果更加完美从而引领观众进入更深的艺术境界而采用的各类机械装置的总称，是艺术创作必不可少的科学技术结晶。

为了适应当代表演艺术的要求，舞台机械也需要精度、系列化的机械系统。

由于采用了先进的技术，因此控制精度可以达到很高，平稳性、宁静度、安全性等也均能满足使用要求，令演出成为更加绚丽多彩的舞台艺术，满足人们高尚的精神需要。

会议中心舞台机械方案会议中心机械方案会展中心不仅作为会议场所，而且从功能上要尽可能有多样性。

既要满足专业演出的需要，还要满足各类会议、电视拍摄录像及现场直播的功能要求。

我公司专业设计、生产、安装舞台设备，根据专业需要、时代要求、功能特点，我们对舞台设备的配置做如下设计方案供领导参考。

舞台机械系统设计方案台上机械是在舞台台面以上,其下方允许人员长期停留的,为舞台灯光、布景、幕布及表演区域的分割提供操作载体的悬吊机械设备。

（一）台上机械的基本类型一般地，舞台内从台口线到天幕分布着以下几种机械设备：大幕机、幕类吊杆、二道幕机、灯光吊杆等。

前沿幕、大幕机、分布于舞台台口区域，大约占去舞台进深2m左右；边沿幕杆、灯光吊杆按表演区景区、天幕区的划分排布，景区进深一般为2m—3m；景物吊杆一般分布于各个景区，均匀排布，间距最小不超过250mm。

此外，舞台的天幕灯区分布着2—3道灯光吊杆，距天幕距离约为3m—4m，天幕框也可以用幕布吊杆悬吊，作上下升降运动。

（二）台上机械的技术特点由于台上机械设备大多为悬挂设备，平时使用时，人员在其下方停留时间长，所以台上机械的安全性尤为重要；其次，台上机械的动力机构及中间传动滑轮安装于两侧天桥或是栅顶，机械设备的运动易引起舞台空间的共振，所以台上机械的振动和噪声也应得以控制。

鉴于以上两点，台上机械有着它特殊的技术要求，具体说来，主要有以下几点：1、悬吊部件。

（与承受悬吊负荷的机器相连的部件，如钢丝绳、链条）在设计中的安全系数不低于10，单股钢丝绳额定强度必须不小1100N/mm2。

2、丝绳在卷进饶出滑轮或是卷筒时，钢丝绳与绳槽的方向线偏角不小超过2。

3、滑轮名义直径（钢丝绳实际中心之间的距离）必须不小于钢丝绳直径的20倍；滑轮必须带有可靠的防脱槽的机构。

4、对于利用摩擦驱动的对重曳引方式来说，曳引轮的名义直径（钢丝绳缠绕一圈绳实际中心之间的距离）必须不小于钢丝绳直径的40倍，曳引轮绳槽的形状推荐使用当量摩擦系数较大的带切口的楔行槽。

舞台机械系统设计方案1. 引言本文将详细介绍舞台机械系统设计方案。

舞台机械系统是现代舞台表演的重要组成部分，其作用是提供舞台上演员和表演物件的移动和变化效果。

为了达到良好的舞台效果，舞台机械系统需要具备稳定性、安全性和灵活性。

2. 设计目标舞台机械系统设计的主要目标是实现以下功能：1.演员和舞台道具的准确移动和定位。

2.快速、安全地调整舞台布景。

3.提供符合剧目需求的动态舞台效果。

4.提供舞台灯光、音响等设备的整合。

为了满足这些目标，设计方案将包括机械结构设计、控制系统设计和安全保护措施设计。

3. 机械结构设计舞台机械系统的机械结构设计主要包括舞台、舞台转台、升降台和吊杆等组成部分。

3.1 舞台设计舞台应具备足够的空间容纳演员和表演物件，并具备稳定的承重能力。

舞台地面应采用防滑材料，以保证演员的安全。

此外，舞台的侧面应设计各种固定支架，用于固定灯光、音响等设备。

3.2 转台设计舞台转台用于实现舞台上大型道具、演员的旋转和平移。

转台应具备平稳运行、定位准确的特点。

为了保证转台运行的平稳性，可以采用液压驱动系统，确保转台的加速度和减速度均匀。

3.3 升降台设计升降台用于控制舞台高度的变化，以适应不同剧目的需要。

升降台应具备高度调节精确、运行平稳的特点。

采用液压升降系统可以实现高度的精确控制。

3.4 吊杆设计吊杆用于悬挂灯光、音响等设备，并实现其高度和角度的调整。

吊杆应具备稳定承载能力和灵活调整的特点。

采用电动升降系统和旋转系统可以实现吊杆高度和角度的实时调整。

4. 控制系统设计舞台机械系统的控制系统设计是保证机械结构正常运行和舞台效果准确呈现的关键。

控制系统应实时监测各个机械部件的状态，包括位置、速度和运行状态等，并根据剧目需求进行控制。

主要的控制系统设计方案如下：1.使用PLC控制器进行整个舞台机械系统的协调控制。

2.通过传感器实时监测机械部件的运行状态，并传输数据给控制系统。

3.设计人机界面，提供舞台控制的图形化界面，方便操作员进行控制和监测。

舞台机械设计标准1. 背景介绍舞台机械设计是指为了搭建和操作舞台上的机械设备而进行的设计和规划工作。

它涉及到的设备包括升降机、旋转台、立体舞台、灯光设备等。

舞台机械在现代舞台演出中起着重要的作用，能够实现舞台上的精彩效果和顺利进行的演出。

因此，制定一套舞台机械设计标准对于确保舞台上的安全和效果至关重要。

2. 设计要求舞台机械设计要求符合以下几个方面：2.1. 安全性要求舞台机械设备必须符合相关的安全标准和规定。

在设计舞台机械时，需要考虑到设备的结构强度、使用寿命和使用环境等因素。

设备必须能够承受演出过程中可能出现的各种载荷，并保证舞台上的人员和设备的安全。

2.2. 稳定性要求舞台机械设备在使用过程中必须能够保持稳定。

设计要求考虑到设备的重心平衡、防止晃动和倾斜等因素。

设备在使用过程中必须能够抵抗外力的干扰，并保证演出的正常进行。

2.3. 灵活性要求舞台机械设备的设计应当具备一定的灵活性，能够根据演出需要进行快速调整和改变。

不同类型的演出可能需要不同的舞台布置和机械设备配置，因此需要考虑到机械设备的可调节性和可拆卸性。

2.4. 可维护性要求舞台机械设备的设计应当考虑到设备的维护和保养需求。

设备应当易于维修和更换部件，以保证在演出过程中能够快速恢复正常工作。

3.1. 结构合理舞台机械设备的结构设计应当合理，能够承受演出过程中的各种力和载荷。

同时，结构设计应当尽量简单，减少材料和工艺的使用。

在确保安全和稳定的前提下，尽量降低成本和维护难度。

3.2. 功能完善舞台机械设备应当具备丰富的功能和灵活的操作方式。

不同的演出可能需要不同的机械设备，因此需要考虑到功能的可扩展性和可定制性。

3.3. 操作简便舞台机械设备的操作应当简单直观，操作人员应能够迅速上手并熟练操作。

在设计操作控制系统时，需要考虑到人机工程学原理，使得操作更加方便和高效。

3.4. 视觉效果好舞台机械设备的设计应当考虑到视觉效果的提升。

通过精心设计和选用合适的材料，使得机械设备更加美观和吸引人，能够提升演出的品质和观赏性。

简述主题剧场机械设备的特点
国家大剧院舞台机械设备是世界一流，具有技术先进、性能完备、安全可靠、操作方便、维修简单的特点，既体现了科学、合理、灵活、多变的要求，也体现了机械化舞台的发展趋势，电动驱动，及现代化的控制方法，电脑控制。

大剧院歌剧院机械设备的特点，规模大，舞台空间非常巨大，体积是观众厅的3倍，投影面积也是观众厅的3倍。

其舞台台口宽18.6米、高14米、进深50米，这在国内是最大的，在世界上也是最大的之一。

之所以设计这么大，是为了能上演大制作的剧目。

舞台采用“品”字形结构，分为主舞台、左右两个侧舞台、一个后舞台，具有升、降、推、拉、转五大功能。

这样设计是为了在演出时可不间断换景，且可使演出形式更加丰富和变化多端。

舞台台口前的乐池由两块升降台组成，可形成阶梯状，方便乐队使用，不用乐队时可升至舞台面高度，形成前舞台。

在主舞台周围及侧舞台和后舞台的下面均设有保护性辅助升降台或补偿台，其作用是在四块舞台分别运动后及时上升“补台”，以防演员或工作人员踏空、坠落。

在主舞台的上层台板和侧舞台上均设有活门，配合设在主舞台下层台板上的升降小车，供演员做“上出下入”的表演。

所有升降台由链条传动，而所有车台由轮轨传动。

在后舞台后方还设有软景库升降机和存储架，用于垂直运送、自动存取大型成卷的软景和台毯。

庞大而复杂的歌剧院舞台机械，由事先编好的电脑程序有韵律地操控，随着演出内容的变化上下舞动、左右平移、前后旋转、任意倾
斜，台上的电动吊杆与舞台台板配合默契，可整体升降，可曲线升降，可阶梯升降，快慢自如，如云卷云舒。

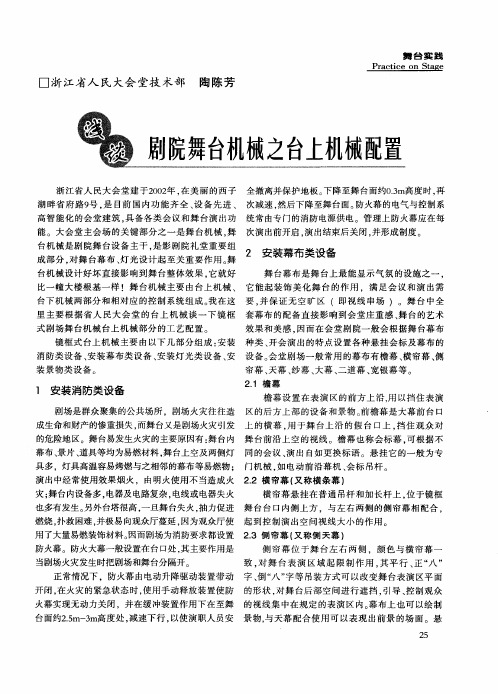

浅谈剧院舞台机械配置及功能作者：尹洪宋瀛海来源：《中国科技博览》2017年第35期[摘要]一般的剧院都能进行会议、音乐会、歌舞和舞台剧的演出，舞台机械设备自然就成为了剧院舞台的主干，也是整个剧院内部礼堂的重要组成部分，控制着舞台的幕布、灯光等。

[关键词]剧院舞台；机械；配置中图分类号：J813 文献标识码：A 文章编号：1009-914X（2017）35-0258-01舞台机械的设置和安装效果关系到整个舞台效果，舞台机械配置无疑是整个舞台的根基。

剧场舞台机械主要分为台上机械和台下机械两部分以及对应的控制系统。

舞台机械的配置也要依据相应的指导思想，遵循相关原则。

一、台上舞台机械设备常规配置及功能1.1 防火隔离幕防火幕是发生火灾时的紧急防火设备，它可以把台下观众厅与舞台火灾区隔离，以减少人员伤亡。

防火幕主要由幕体、导轨、平衡重、驱动及阻尼系统、手动拉闸系统组成。

具有电动上升、电动下降、手动下降功能，并可以与消防联动，达到剧场有关防火规范要求。

在紧急情况下或特殊场合（如有火情断电时）可用紧急手动拉闸打开制动器使幕体下落，幕体靠自重三级减速阻尼下降。

该防火幕能在从松开时起45s内，靠重力下降到位。

当距主舞台台面2.5m时采用了卧式微型阻尼器（结构小、操作灵活、安全可靠、维修方便）开始阻尼下降。

1.2 电动前沿幕电动前沿幕是用于悬挂会标等的设备，能方便、快捷的更换会标等，具有操作简单、灵活适用等特点。

1.3 无级调速大幕机无级调速大幕是舞台大幕的一种形式，此幕均匀伸缩，实现大幕开合。

可根据剧情调整快、慢，增强了舞台演出的艺术性。

大幕驱动机构安装方便、重量轻、功率小、动作灵活，电动调速，重复操作反应速度快，是舞台上运行最频繁的设备。

1.4 电动吊杆电动吊杆是舞台机械中重要的设备之一，其主要功能是用于提升布景、道具及横竖条幕和二道幕机构等。

1.5 活动假台口假台口设置于舞台台口的内侧，由升降片和左右两侧片组成。

目录第一章舞台机械工程总体要求 (3)1.1舞台机械工作内容及工作范围 (3)1.2质量保证 (4)1.3 文件提交与审查 (4)第二章舞台机械工程通用技术规范与要求 (8)2.1适用范围 (8)2.2采用标准 (8)2.3机件的通用要求 (9)2.4噪声与振动 (17)2.5电气设备 (18)2.6涂层与表面处理 (20)第三章单项设备及电气 (22)3.1 大剧场舞台机械台下设备 (22)3.2 大剧场舞台机械台上设备 (27)3.3 小剧场舞台机械台下设备 (34)3.4 小剧场舞台机械台上设备 (35)3.5 音乐厅舞台机械 (42)3.6图纸清单 (43)3.7电气与控制 (45)3.8功率计算 (51)第四章设计制造、综合安装施工 (54)4.1公司简介 (54)4.2设计制造能力 (54)4.3项目主要成员（施工） (56)4.4工程业绩 (57)4.5主要安装工序 (58)4.6验收 (60)4.7质量控制 (60)4.8服务承诺及技术培训方案 (61)第一章舞台机械工程总体要求1.1舞台机械工作内容及工作范围红河剧院舞台机械工程的主要特点、工艺配置、设备类型、数量和主要规格等内容见第三章单项设备技术。

我们按招标文件的要求，提供整套剧场舞台机械设备及控制系统，并提供为完成全部舞台机械工程的服务。

我们提供的剧场舞台机械设备及控制系统均是全新的，具有技术先进、性能完备、安全可靠、使用操作方便、维修简单的特点，同时，设备的噪声符合剧场演出的标准。

1.1.1我们的责任我们提供技术规范与要求或图纸中所列出的、提及的、计划的或隐含的所有设备、器件、材料和作业，以及为完成安装、调试所需的材料、工具、仪器以及为维持正常运行所必需的技术支持、技术文件和资料，并对其质量负责。

还对工程实施过程中的人员安全（包括意外事故）负责。

我们对所有分包商或合作伙伴的工作及产品质量负责，确保不同分包商制造设备的完整。

大型舞台的舞台机械设计原则及思路摘要：现代化剧场是集美学、建筑学、建筑声学、电声学、舞台机械、舞台灯光、计算机技术、智能化控制、现代装饰、舞台艺术等多学科于一体、科学技术和艺术相结合的宏大体系工程。

剧场建设往往反映一个国家的经济实力与科技发展水平。

本文从大型舞台的舞台机械设计思路以及发展情况进行分析。

关键词：设计；舞台机械；发展1、舞台机械在现代化剧院中的地位和作用舞台机械在欧洲已有上百年的历史。

在亚洲虽然发展时间较短，但发展比较迅速。

从舞台机械发展的历史和使用情况来看，舞台机械在剧院建成后长期使用中，具有非常重要的作用。

舞台机械最初是为了满足演出中大型场景切换而设置的运输机槭。

而现在舞台机械设备除了大型场景搬迁功能之外，越来越多地参与表演，作为运送演员，营造某种氛围、产生奇特效果的一种手段，成为导演的表演工具。

所以，舞台机械设备的配置是否合理，功能是否优化，设备是否先进、可靠，是衡量一个剧院现代化水平的重要标志之一。

如果说一个剧院优美的建筑造型是这个剧院美丽的外表的话，那么先进的舞台机械设备则是这个剧院的健康的内脏。

2、大型舞台的舞台机械设计具体思路2.1对大型舞台吊杆的设计舞台视觉效果需要灯光和布景的支持。

只有合理的布景和灯光搭配，才能使演出效果给观众留下深刻的印象。

因此，舞台机械的设计应考虑灯光与布景的设计，尤其是支撑灯光与布景的吊杆的设计，这是舞台机械设计的重要组成部分，吊杆的作用是暂停，包括布景的设置和灯光的设置需要吊杆的支撑。

同时，吊杆应随性能的节奏和地块的发展随时变化，并计算吊杆与地面的距离。

从安全的角度出发，吊杆的设计应考虑吊杆的最大承载力、电机功率、钢丝绳直径、滑轮节径、卷筒直径、钢丝绳进入角度等，与平台宽度和主舞台跨度相匹配，符合剧场建筑设计的要求。

整体设计规范，避免因建筑缺陷引起吊杆的延长或干扰，一般阶段施工时景观吊杆吊重600公斤，照明吊杆吊重1000公斤。

目前，无论是传统剧场舞台设计还是大型舞台设计，对灯光和窗帘的需求都在不断增加。
