倒置式电流互感器

目录第一章电流互感器 (1)1 电流互感器概述 (1)2 电流互感器的额定值 (1)3 电流互感器基本特性 (3)4 电流互感器参数选择原则 (8)5 高压系统保护用电流互感器参数选择 (19)6 中压系统保护用电流互感器参数选择 (39)7 300MW 600MW火力发电机组电流互感器型式和参数选择 (51)8 1000MW发电机变压器组电流互感器型式和参数选择 (65)9 大型发电机组高压厂用电源保护用电流互感器的选择 (73)10 测量用电流互感器 (91)第二章电压互感器 (98)1 电压互感器概述 (98)2 电压互感器的类型 (99)3 高压电压互感器 (100)4 电压互感器参数选择 (103)5 电压互感器二次绕组选择 (104)附录1 高压电动机差动保护用电流互感器选择 (112)附录2 暂态性能及计算 (116)1. 暂态特性解析计算的基本假设 (116)2. 一次短路电流计算 (116)3. 短路电流及其非周期分量 (118)4. 一次时间常数（T） (119)p5. 规定工作循环 (121)6. 二次回路时间常数（T） (122)s附录3 电流互感器深度饱和时的继电保护性能研究及电流互感器选择 (123)1 引言 (123)2 试验概况 (125)2.1 试验内容1 (125)2.2 试验内容2 (126)2.3 试验内容3 (126)3 大电流下影响保护的因素分析 (126)3.1 CT特性以及过饱和系数的影响 (127)3.2 衰减非周期分量的影响 (127)3.3 CT二次回路负担的影响 (128)3.4 保护装置采样率的影响 (129)3.5 保护装置内部小CT的影响 (129)3.6 模数转换（A/D）范围的影响 (130)3.7 保护计算采用的数据窗的影响 (130)3.8 保护原理的影响 (131)3.9 变压器接线方式的影响 (131)3.10 保护定值及CT变比的影响 (132)4 主要结论 (133)5 可行的解决方案 (134)6 电流互感器选择条件 (135)7 结束语 (137)第一章电流互感器1 电流互感器概述电流互感器（current transformer）是将一次回路的大电流成正比的变换为二次小电流以供给测量仪表、继电保护及其它类似电器。

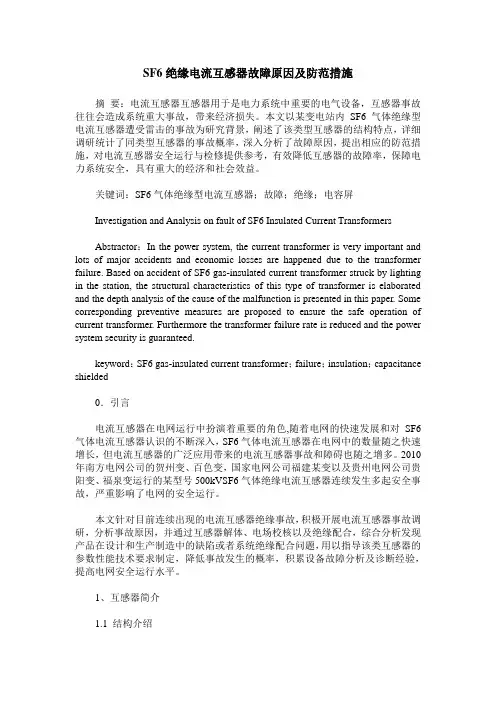

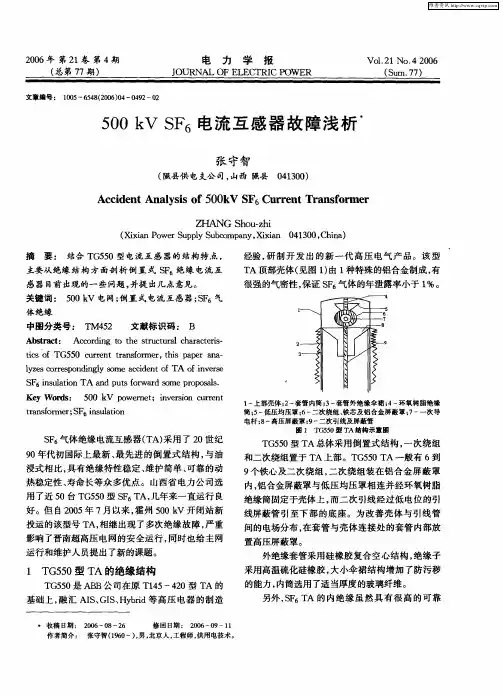

SF6绝缘电流互感器故障原因及防范措施摘要：电流互感器互感器用于是电力系统中重要的电气设备，互感器事故往往会造成系统重大事故，带来经济损失。

本文以某变电站内SF6气体绝缘型电流互感器遭受雷击的事故为研究背景，阐述了该类型互感器的结构特点，详细调研统计了同类型互感器的事故概率，深入分析了故障原因，提出相应的防范措施，对电流互感器安全运行与检修提供参考，有效降低互感器的故障率，保障电力系统安全，具有重大的经济和社会效益。

关键词：SF6气体绝缘型电流互感器；故障；绝缘；电容屏Investigation and Analysis on fault of SF6 Insulated Current TransformersAbstractor：In the power system, the current transformer is very important and lots of major accidents and economic losses are happened due to the transformer failure. Based on accident of SF6 gas-insulated current transformer struck by lighting in the station, the structural characteristics of this type of transformer is elaborated and the depth analysis of the cause of the malfunction is presented in this paper. Some corresponding preventive measures are proposed to ensure the safe operation of current transformer. Furthermore the transformer failure rate is reduced and the power system security is guaranteed.keyword：SF6 gas-insulated current transformer；failure；insulation；capacitance shielded0．引言电流互感器在电网运行中扮演着重要的角色,随着电网的快速发展和对SF6气体电流互感器认识的不断深入，SF6气体电流互感器在电网中的数量随之快速增长，但电流互感器的广泛应用带来的电流互感器事故和障碍也随之增多。

220kv系统规范3.17.1 LVQB-220电流互感器规范名称参数互感器型号LVQB-220 SF6电流互感器互感器型式单相，SF6绝缘、全封闭倒置式膨胀器的型式和材料YCH100-0.7-60316L额定电压（kV）220最高电压(kV) 252额定频率(Hz) 50额定一次电流（A）2×600A、2×1200A、1200A额定电流比测量级2×600/1A（起备变间隔）2×1200/1A（母联及出线间隔）1200/1A（主变进线间隔）保护级2×600/1A（起备变间隔）2×1200/1A（母联及出线间隔）1200/1A（主变进线间隔）系统中性点接地方式接地额定容量（VA）30/40 40（5P40）15（TPY）准确级测量 0.5、0.2S 保护 5P40、TPY仪表保安系数 5 局部放电水平（pC） 5绝缘水平1）一次绕组全波冲击耐受电压（1.2/50μs）峰值kV1050 2）一次绕组截波试验（峰值kV）1208 3）一次绕组1min工频耐受电压(方均根值kV）460 3.1)一次绕组对地460 3.2)一次绕组段间 3 3.3)二次绕组对地 3 3.4)二次绕组之间 3 3.5)二次绕组匝间 4.5额定热稳定电流(kA)（方均根值）一次绕组并联时87 一次绕组串联时55 额定短时持续时间1S额定动稳定电流(kA)（峰值）一次绕组并联时125 一次绕组串联时125一次绕组匝数1或2二次绕组匝数600、1200、2400名称参数二次回路时间常数60ms 暂态系数（TPY）TPY 铁芯面积（平方厘米）127.5 铁芯长度（平均磁路长度）（cm）121.7 铁芯气隙数 2 每一气隙长度（mm） 3.5 铁芯气隙总长度（mm）7 弯曲点的磁通密度（弯曲点的定义为：在该点当电流增加10%的磁电流密度增加50%）1.47当完全饱和并接有标准负载时，断电后0.5S、1.0S、10S后的剩磁0.5S、1.0S、10S 0.65T、0.28T、01.0S 0.28T10S 0极性减极性外绝缘最小爬电距离（mm）7812 复合绝缘干弧距离（mm）2035 爬电距离与干弧距离比值≤4 复合绝缘伞间距与伞伸长之比（S/P）＞0.9 复合绝缘套管大小裙P1和P2（mm）＞15 自振频率（Hz） 1.1静态耐受试验荷载N水平纵向2000N 3000N静态耐受试验荷载N垂直方向2500N 静态耐受试验荷载N水平方向2500N其静态安全系数长期组合荷载：>3.5. 短时组合荷载：>1.7每台电流互感器总质量1500kg电流互感器总高度4000mm生产厂家平高集团有限责任公司3.17.2 电容式电压互感器规范：项目参数型号TYD3-220/3-0.01H （母线）6台TYD3-220/3-0.005H （线路）2台系统额定工作电压（kV）220最高工作电压（kV）252额定一次电压（kV）220/3额定频率（Hz）50测量用主二次绕组电压（V）100/3保护用主二次绕组电压（V）3项目参数辅助绕组电压100V测量级0.5级/ 150VA 计量级0.2级/ 150VA 保护级3P级/150VA剩余3P级/150VA耦合电容器额定电容量（μF）0.01（0.005）系统中性点接地方式中性点直接接地方式绝缘水平额定工频耐受电压（kV）（方均根值）460 额定雷电全波冲击耐受电压（kV）（峰值）950 额定雷电截波冲击耐受电压（kV）（峰值）1050一次接线端子的允许机械负载水平拉力＞3000N 横向拉力＞3000N 垂直拉力＞3000N安全系数正常≥3.5短时≥1.67生产厂家平高集团有限责任公司3.17.3 瓷柱式SF6断路器规范项目名称参数名称及型号SF6瓷柱式断路器（分相操作2台）LW25-252 SF6瓷柱式断路器（三相电气联动4台）断路器各参数断路器型式与时间参数设备名称SF6瓷柱式断路器型式SF6瓷柱式、防污型额定电压(kV) 220最高电压(kV) 252额定频率(Hz) 50额定电流(A) 4000断口数 1额定操作顺序O-0.3S-CO-180S-CO 开断时间(ms) 60分闸时间(ms) ≤30合闸时间(ms) 80-110重合闸无电流间隙时间(ms) 300合分时间(ms) 50～70分闸不同期性相间(ms) 3合闸不同期性1)相间(ms) 42)同相断口间(ms)自振频率(Hz) 8.7绝定绝缘水平额定工频1min耐受电压断口(kV) 460＋145对地(kV) 460额定雷电冲击耐受电压（1.2×50μs）峰值断口(kV) 1050＋206对地(kV) 1050额定操作雷电冲击耐受电压（250×2500μs）峰值断口(kV) /对地(kV) /短路开断参数额定短路开断电流（首相开断系数）（kA） 1.3额定出线端子故障的瞬态恢复电压特性额定短时耐受电流和持续时间（s）Mar-50额定峰值耐受电流（kA）125额定（短路）关合电流（kA）125失步开断电流（kA）12.5工频自恢复电压（kV） 2.0X252/√3 瞬态恢复电压（kV/μs） 2开断近区故障电流（kA）45/37.5 振幅系数/电源侧恢复电压（kV）/恢复电压上升速度（kV/μs）22开断线路充电电流（A）/工频恢复电压（kV）/最大操作过电压（相对地）（kV）开合励磁电流（A）/工频恢复电压（kV）/过电压（kV）/其它特性参数无线电干扰电压（RIV）500 绝缘子伞间距与伞伸出之比（s/p）≥0.9 干弧距离（mm）≥2000瓷套表面爬电距离瓷套表面爬电距离1）对地（mm）≥7812 2）断口间（mm）≥7812 1）开断额定短路开断电流的次数≥20 2）开断额定电流的次数≥5000 断路器主回路的电阻值（Ω）≤45操动机构的型式操动机构的合闸电源回路1）电压（V）DC220 2）频率（Hz）/ 3）每相合闸线圈的只数 14）每只合闸线圈的稳态电流（A） 2 5）每只合闸线圈的直流电阻（Ω）110操动机构的分闸电源回路1）电压（V）220 2）频率（Hz）/ 3）每相分闸线圈的只数 2 4）每只分闸线圈的稳态电流（A） 2.5 5）每只分闸线圈的直流电阻（Ω）60弹簧储能机构弹簧机构储能电机功率100弹簧机构储能电机额定电压DC220/110\AC220 弹簧机构储能电机储能时间15气体断路器的压力参数（20°C时绝对压力1)最高（MPa）0.42)正常（MPa）0.43)最低（MPa）0.334)报警气压（MPa）0.355)闭锁气压（MPa）0.33 断路器内SF6气体的湿度要求（20°C）长期允许运行值（μl/l）≤300 SF6气体断路器的年漏气率（%）0.30%断路器重量尺寸1)每台断路器总重(kg) 35002)每相断路器总重(kg) 1000断路器外形尺寸(mm) 长、宽、高1550×1300×7150生产厂家西安西电高压开关有限责任公司3.17.4 220KV刀闸规范型号系列GW7B GW10 GW13 JW额定参数额定电压（kV）220 220 110 220 最高电压（kV）252 252 126 252 额定频率（Hz）50 50 50 50额定电流（A）3150 2500 630 630 额定动稳定电流峰值(kA) 125 125 50 125 额定热稳定电流及其额定持续时间(S)18323 18323 18323 18323 分、合闸时间(参考)(S) 12 9 9 12 分、合闸平均速度（参考）(m/s)0.3-0.5 0.3-0.5 0.3-0.5 0.3-0.5额定绝缘额定工频1min耐受电压：断口(kV)460+145 460+145 265 460+145 额定工频1min耐受电压：对地(kV)460 460 200 460型号系列GW7B GW10 GW13 JW 额定雷电冲击耐受电压峰值(1.2/50μs)；断口（kV）1150 1150 630 1150额定雷电冲击耐受电压峰值（1.2/50μs）；对地(kV)1050 1050 450 1050 4）支柱式绝缘子表面最小爬电距离（mm）7812 7812 3906 7812开断母线转移电流的能力1）恢复电压（V）300 300 300 300 2）开断电流（A）1600 1600 1600 1600 3）开断次数（次）100 100 100 10012 开断电容电流值（A） 1 1 1 113 开断小电感电流值（A）0.5 0.5 0.5 0.5隔离开关的型式1）垂直开启式√2）水平开启式√是否带接地开关1）双侧带接地开关√2）单侧带接地开关√3）不带接地开关√操动机构的型式1）型号CJ6A CJ6A CS20-X CJ6A 2）三相联动或分相操作三相联动三相联动三相联动三相联动3）电动、手动或其它电动并手动电动并手动电动并手动电动并手动4）电动电压（V）AC380/220，DC220AC 380/220，DC220AC 380/220，DC220 5）控制电压（V）AC380/220，DC220AC 380/220，DC220AC 380/220，DC220接地开关的操动机构型式1）型号CS20-X CS20-X / / 2）三相联动或分相操作三相联动三相联动/ / 3）电动、手动或其它手动手动/ / 4）电动电压（V）/ / / / 5）控制电压（V）/ / / /生产厂家西安西电高压开关有限责任公司3.17.5 隔离开关规范分类GW7B隔离开关型号GW7B-252DW/2000AGW7B-252DW/3150AGW7B-252DW/2500AGW7B-252IIDW/1250AGW7B-252IIDW/2500A隔离开关名称220kV水平旋转开启式隔离开关220kV水平旋转开启式隔离开关220kV水平旋转开启式隔离开关220kV水平旋转开启式隔离开关220kV水平旋转开启式隔离开关分 类 GW10GW13 JW 隔离开关 型号 GW10-252W/2000A GW10-252W/2500A GW13-126W/630A JW-252W 隔离开关 名称 220kV 垂直伸缩式隔离开关220kV 垂直伸缩式隔离开关中性点隔离开关220kV 接地开关接地方式 不接地 不接地 使用地点 主变、起备变出线主变、起备变操作方式 主刀电动并手动，地刀手动，操动机构为三相联动手动并电动3.17.6 避雷器的基本技术规范：项 目 配电装置避雷器中性点避雷器型 号Y10W-204/532（15台） Y1.5W-146/320(3台)系统额定电压（kV ） 220 220 被保护设备类型 配电装置 变压器中性点避雷器额定电压（kV ） 204 146 持续运行电压（kV ） 159 116 标称放电电流（kA ） 10 1.5 工频参考电压(kV) >204 直流1mA 参考电压(kV) >296 >205 陡波冲击电流残压峰值（kV ） ≤576 雷电冲击电流残压峰值(kA) ≤532 ≤320 操作冲击电流残压峰值(kA)≤445 ≤299 通流容量大电流冲击电流有效值(kA)100 10 2ms 方波电流(A) 800 800 线路放电等级3 1 瓷套爬电距离(mm) >7812 >3905 大电流压力释放(kA)40 5生产厂家西安西电高压开关有限责任公司接地方式 单接地 单接地 单接地 双接地 双接地 使用地点 主变、起备变母联出线PT出线操作方式 主刀电动并手动，地刀手动，操动机构为三相联动。

电流互感器和电压互感器选型指南目录第一章电流互感器 (1)1 电流互感器概述 (1)2 电流互感器的额定值 (1)3 电流互感器基本特性 (2)4 电流互感器参数选择原则 (7)5 高压系统保护用电流互感器参数选择 (17)6 中压系统保护用电流互感器参数选择 (38)7 300MW 600MW火力发电机组电流互感器型式和参数选择 (49)8 1000MW发电机变压器组电流互感器型式和参数选择 (65)9 大型发电机组高压厂用电源保护用电流互感器的选择 (73)10 测量用电流互感器 (96)第二章电压互感器 (104)1 电压互感器概述 (104)2 电压互感器的类型 (104)3 高压电压互感器 (105)4 电压互感器参数选择 (110)5 电压互感器二次绕组选择 (111)附录1 高压电动机差动保护用电流互感器选择.120 附录2 暂态性能及计算 (124)1. 暂态特性解析计算的基本假设 (124)2. 一次短路电流计算 (124)3.短路电流及其非周期分量 (126)4.一次时间常数（T） (127)p5.规定工作循环 (129)6.二次回路时间常数（T） (130)s附录 3 电流互感器深度饱和时的继电保护性能研究及电流互感器选择 (132)1 引言 (132)2 试验概况 (133)2.1 试验内容1 (134)2.2 试验内容2 (134)2.3 试验内容3 (135)3 大电流下影响保护的因素分析 (135)3.1 CT特性以及过饱和系数的影响 (135)3.2 衰减非周期分量的影响 (136)3.3 CT二次回路负担的影响 (137)3.4 保护装置采样率的影响 (137)3.5 保护装置内部小CT的影响 (138)3.6 模数转换（A/D）范围的影响 (138)3.7 保护计算采用的数据窗的影响 (138)3.8 保护原理的影响 (139)3.9 变压器接线方式的影响 (139)3.10 保护定值及CT变比的影响 (139)4 主要结论 (140)5 可行的解决方案 (141)6 电流互感器选择条件 (142)7 结束语 (144)第一章电流互感器1 电流互感器概述电流互感器（current transformer）是将一次回路的大电流成正比的变换为二次小电流以供给测量仪表、继电保护及其它类似电器。

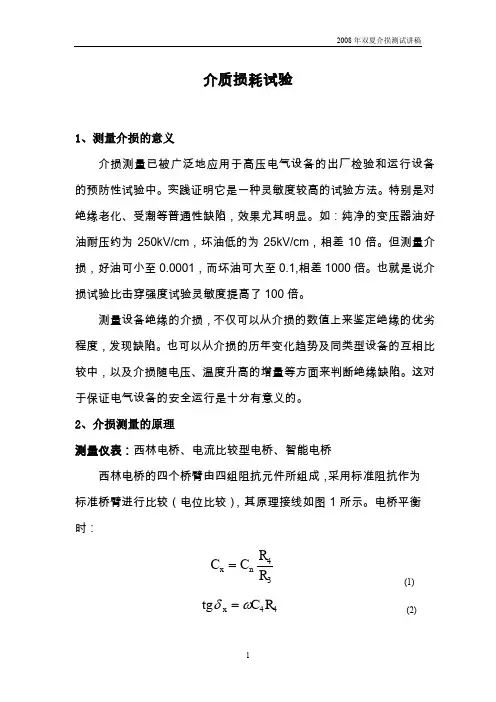

介质损耗试验1、测量介损的意义介损测量已被广泛地应用于高压电气设备的出厂检验和运行设备的预防性试验中。

实践证明它是一种灵敏度较高的试验方法。

特别是对绝缘老化、受潮等普通性缺陷，效果尤其明显。

如：纯净的变压器油好油耐压约为250kV/cm，坏油低的为25kV/cm，相差10倍。

但测量介损，好油可小至0.0001，而坏油可大至0.1,相差1000倍。

也就是说介损试验比击穿强度试验灵敏度提高了100倍。

测量设备绝缘的介损，不仅可以从介损的数值上来鉴定绝缘的优劣程度，发现缺陷。

也可以从介损的历年变化趋势及同类型设备的互相比较中，以及介损随电压、温度升高的增量等方面来判断绝缘缺陷。

这对于保证电气设备的安全运行是十分有意义的。

2、介损测量的原理测量仪表：西林电桥、电流比较型电桥、智能电桥西林电桥的四个桥臂由四组阻抗元件所组成，采用标准阻抗作为标准桥臂进行比较（电位比较），其原理接线如图1所示。

电桥平衡时：C C R Rx n=43(1)tgδωx=C R44(2)图1 西林电桥原理接线图(a)正接线；(b)反接线在工频试验电压下，式(2)中ωππf==2100取R4为10000/π＝3184Ω则tgδx=C4，即C4的μF值就是tgδx值。

电流比较型电桥采用标准电流互感器作为标准桥臂进行电流比较。

它的准确度比较高，平衡速度快，操作简单，但由于互感器和平衡回路的绝缘问题，它无法进行高压测量。

图2电流比较型电桥原理接线图图2是电流比较型电桥原理接线图。

图中Cn为标准电容，Cx表示被试品的电容，Rx表示被试品介质损耗等值电阻，U为试验电压，R为十进可调电阻箱，C为可选电容。

Wn和Wx分别表示电流比较型电桥标准臂和被测臂匝数。

当电桥平衡时，由安匝平衡原理可得：C C W W x nn x = (3)tg δωx =RC (4)式(4)中，ω＝100π，C 分别等于1/π×10-6F 和0.1/π×10-6 F 。

浅谈倒置式防水构造优缺点及改进措施
王泗举
【期刊名称】《中国建筑防水》
【年(卷),期】2018(0)24
【摘要】着重论述了倒置式屋面的优缺点及优化措施.传统正置式屋面存在防水层易老化、起鼓、开裂等诸多问题,导致建筑窜漏水情况严重;倒置式屋面通过调整屋面结构的施工顺序,将防水层设置在结构层上、保温层之下,有效弥补正置式屋面的缺点,大大延长防水材料的使用年限,解决了屋面防水层寿命短以及易渗漏问题.【总页数】2页(P40-41)
【作者】王泗举
【作者单位】西牛皮防水科技有限公司,广西南宁530021
【正文语种】中文
【中图分类】TU57+3;TU761.1+1
【相关文献】
1.浅谈倒置式屋面实际应用中的优缺点 [J], 李相超;姜伟;褚忠伟
2.浅谈FLAC-3D的应用原理、优缺点及改进措施 [J], 邹力;彭雄志
3.一批油浸倒置式电流互感器故障分析及改进措施 [J], 吴玉硕;胡春江;彭鹏;张晓玲;温定筠;王晓飞
4.浅谈装配式建造的优缺点与改进措施 [J], 王峥;李萍;谭小蓉
5.一批油浸倒置式电流互感器故障分析及改进措施 [J], 吴玉硕;胡春江;彭鹏;张晓玲;温定筠;王晓飞
因版权原因，仅展示原文概要，查看原文内容请购买。

电流互感器规格型号及原理| 电流互感器的常见故障及使用原则电流互感器简介：电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。

电流互感器是由闭合的铁心和绕组组成。

它的一次侧绕组匝数很少，串在需要测量的电流的线路中。

因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。

电流互感器规格型号：第一字母：L---电流互感器；第二字母：A---穿墙式；Z---支柱式；M---母线式；D---单匝贯穿式；V---结构倒置式；J---零序；接地检测用；W---抗污秽；R---绕组裸露式；第三字母：Z---环氧树脂浇注式；C---瓷绝缘；Q---气体绝缘介质；W---与微机保护专用；第四字母：B---带保护级；C---差动保护；D---D级；Q---加强型；J---加强型ZG；第五数字：电压等级产品序号。

电流互感器原理：在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。

为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。

电流互感器就起到电流变换和电气隔离作用[1] 。

对于指针式的电流表，电流互感器的二次电流大多数是安培级的（如5A等）。

对于数字化仪表，采样的信号一般为毫安级（0-5V、4-20mA等）。

微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。

微型电流互感器也有人称之为“仪用电流互感器”。

（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。

）电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。

电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。

电压互感器电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通，根据电磁感应定律，则在二次绕组中就产生一个二次电压。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

简要介绍电压互感器,简称PT和变压器很相像，都是用来变换线路上的电压。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

线路上为什么需要变换电压呢？这是因为根据发电、输电和用电的不同情况，线路上的电压大小不一，而且相差悬殊，有的是低压220V和380V，有的是高压几万伏甚至几十万伏。

要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。

这样不仅会给仪表制作带来很大困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压，那是不可能的，而且也是绝对不允许的。

电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。

两个绕组都装在或绕在铁心上。

两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。

电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。

因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。

探讨220kV电流互感器故障原因分析发表时间：2019-03-13T11:30:20.417Z 来源：《电力设备》2018年第28期作者：张晓宇上官元月闫军华孙勇利[导读] 摘要：220V电流互感器作为较为常见的电力设备，容易因过热、受潮等原因出现故障。

（国网山西省电力公司运城供电公司山西运城 044000）摘要：220V电流互感器作为较为常见的电力设备，容易因过热、受潮等原因出现故障。

导致电力系统停止运行，造成大面积的停电。

这就需要工作人员及时发现故障隐患，对故障原因详细分析，找到故障点，进行有效排除。

本文根据对220V电流互感器的工作原理为基础，详细分析了互感器造成故障的原因，提出了有效的诊断方法及排除故障的措施。

关键词：220kV电流互感器；故障原因前言：220kV电流互感器与母线上的电器设备是连通的，因此非常容易造成系统的故障，导致电力系统停止运行，无法正常供电，如果不能及时的排除高压电流互感器的故障，那么电网也就不能正常的运行，会给生产和人们日常生活带来极大不便，也会影响电网的安全性。

一、电流互感器故障原因1、局部放电造成故障。

220kV电流互感器主电容正常运行时电压均匀分布。

但如果其因制造不合格，电容极板不光滑，绝缘包绕松紧不均、外紧内松、绝缘纸有褶皱、断裂等问题，造成绝缘缺陷；下部U型卡子卡得过紧使绝缘变形。

或者因端屏铝箔没有气孔，注油时电容屏间存积气泡，电容屏间的电压分布有所变化，使个别电容屏承受较高的场强，就会出现电晕或局部放电。

此时如不能够及时发现处理，就会造成电容芯棒绝缘裂解击穿的事故。

2、绝缘热击穿。

电流互感器工作中，既通过大电流，又承受高电压。

绝缘介质损耗以及电流热效应会温度升高。

如果绝缘介质自身有缺陷，在超过绝缘材料的工作温度下长期运行，及容易造成绝缘热击穿。

3、受潮原因造成的故障。

常由于互感器端部密封不严而进水受潮，引起内部游离放电。

这是电流互感器绝缘劣化的主要原因。
