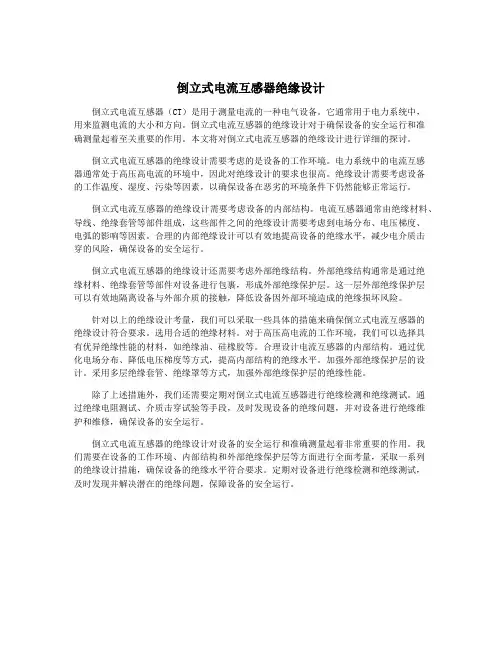

倒立式电流互感器绝缘设计倒立式电流互感器（CT）是用于测量电流的一种电气设备。

它通常用于电力系统中，用来监测电流的大小和方向。

倒立式电流互感器的绝缘设计对于确保设备的安全运行和准确测量起着至关重要的作用。

本文将对倒立式电流互感器的绝缘设计进行详细的探讨。

倒立式电流互感器的绝缘设计需要考虑的是设备的工作环境。

电力系统中的电流互感器通常处于高压高电流的环境中，因此对绝缘设计的要求也很高。

绝缘设计需要考虑设备的工作温度、湿度、污染等因素，以确保设备在恶劣的环境条件下仍然能够正常运行。

倒立式电流互感器的绝缘设计需要考虑设备的内部结构。

电流互感器通常由绝缘材料、导线、绝缘套管等部件组成，这些部件之间的绝缘设计需要考虑到电场分布、电压梯度、电弧的影响等因素。

合理的内部绝缘设计可以有效地提高设备的绝缘水平，减少电介质击穿的风险，确保设备的安全运行。

倒立式电流互感器的绝缘设计还需要考虑外部绝缘结构。

外部绝缘结构通常是通过绝缘材料、绝缘套管等部件对设备进行包裹，形成外部绝缘保护层。

这一层外部绝缘保护层可以有效地隔离设备与外部介质的接触，降低设备因外部环境造成的绝缘损坏风险。

针对以上的绝缘设计考量，我们可以采取一些具体的措施来确保倒立式电流互感器的绝缘设计符合要求。

选用合适的绝缘材料。

对于高压高电流的工作环境，我们可以选择具有优异绝缘性能的材料，如绝缘油、硅橡胶等。

合理设计电流互感器的内部结构。

通过优化电场分布、降低电压梯度等方式，提高内部结构的绝缘水平。

加强外部绝缘保护层的设计。

采用多层绝缘套管、绝缘罩等方式，加强外部绝缘保护层的绝缘性能。

除了上述措施外，我们还需要定期对倒立式电流互感器进行绝缘检测和绝缘测试。

通过绝缘电阻测试、介质击穿试验等手段，及时发现设备的绝缘问题，并对设备进行绝缘维护和维修，确保设备的安全运行。

倒立式电流互感器的绝缘设计对设备的安全运行和准确测量起着非常重要的作用。

我们需要在设备的工作环境、内部结构和外部绝缘保护层等方面进行全面考量，采取一系列的绝缘设计措施，确保设备的绝缘水平符合要求。
