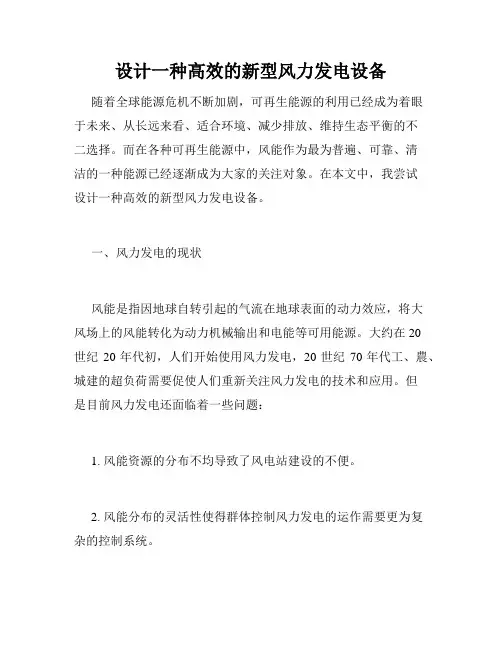

设计一种高效的新型风力发电设备随着全球能源危机不断加剧,可再生能源的利用已经成为着眼于未来、从长远来看、适合环境、减少排放、维持生态平衡的不二选择。
而在各种可再生能源中,风能作为最为普遍、可靠、清洁的一种能源已经逐渐成为大家的关注对象。
在本文中,我尝试设计一种高效的新型风力发电设备。
一、风力发电的现状风能是指因地球自转引起的气流在地球表面的动力效应,将大风场上的风能转化为动力机械输出和电能等可用能源。
大约在20世纪20年代初,人们开始使用风力发电,20世纪70年代工、農、城建的超负荷需要促使人们重新关注风力发电的技术和应用。
但是目前风力发电还面临着一些问题:1. 风能资源的分布不均导致了风电站建设的不便。
2. 风能分布的灵活性使得群体控制风力发电的运作需要更为复杂的控制系统。
3. 风力的波动性及不稳定性使得风力发电难以承担负荷和稳定供电的问题。
二、高效新型风力发电设备的设计为了克服上述问题,我们需要设计一种既能克服风能资源分布不均的问题,又能稳定地发电的高效新型风力发电设备。
本文提出一种螺旋形风力发电机,该发电机能够有效地转化低速风能为高速旋转的轴能,其优点如下:1. 增加风力利用率螺旋形风力发电机的叶轮在相同风速条件下比三叶风力发电机更能吸收风能,因此其利用效率更高。
同时,由于在风速较低的情况下也可产生电能,因此利用范围更广。
2. 稳定性强螺旋形风力发电机采用的是有扭矩输出的旋转式密封结构,可以克服由风力引起的振动和噪声问题,使得风力发电机更加稳定、可靠。
3. 减少飞禽伤亡传统的风力发电机在工作时对鸟类以及其他飞禽产生较大的威胁,而螺旋形风力发电机因为没有旋转的叶轮,所以它不会产生同样的问题。
三、螺旋形风力发电机的工作原理螺旋形风力发电机的外形像一个螺旋形的围栏,通过风力带动围栏转动,在围栏的特殊结构下,通过转换机构,将低速的风能转化为高速旋转的轴能,并产生电能输出。
螺旋形风力发电机内部结构如下:1. 固定支架负责固定螺旋形风力发电机在地面或其他平面上。
《风力发电机组设计与制造》课程设计报告院系:可再生能源学院班级:风能0902班******学号:**********指导老师:田德、王永提交日期:一、设计任务书1、设计内容风电机组总体技术设计2、目的与任务主要目的:1)以大型水平轴风力机为研究对象,掌握系统的总体设计方法;2)熟悉相关的工程设计软件;3)掌握科研报告的撰写方法。
主要任务:每位同学独立完成风电机组总体技术设计,包括:1)确定风电机组的总体技术参数;2)关键零部件(齿轮箱、发电机和变流器)技术参数;3)计算关键零部件(叶片、风轮、主轴、连轴器和塔架等)载荷和技术参数;4)完成叶片设计任务;5)确定塔架的设计方案。
每人撰写一份课程设计报告。
3、主要内容每人选择功率范围在1.5MW至6MW之间的风电机组进行设计。
1)原始参数:风力机的安装场地50米高度年平均风速为7.0m/s,60米高度年平均风速为7.3m/s,70米高度年平均风速为7.6 m/s,当地历史最大风速为48m/s,用户希望安装1.5 MW 至6MW之间的风力机。
采用63418翼型,63418翼型的升力系数、阻力系数数据如表1所示。
空气密度设定为1.225kg/m3。
2)设计内容(1)确定整机设计的技术参数。
设定几种风力机的C p曲线和C t曲线,风力机基本参数包括叶片数、风轮直径、额定风速、切入风速、切出风速、功率控制方式、传动系统、电气系统、制动系统形式和塔架高度等,根据标准确定风力机等级;(2)关键部件气动载荷的计算。
设定几种风轮的C p曲线和C t曲线,计算几种关键零部件的载荷(叶片载荷、风轮载荷、主轴载荷、连轴器载荷和塔架载荷等);根据载荷和功率确定所选定机型主要部件的技术参数(齿轮箱、发电机、变流器、连轴器、偏航和变桨距电机等)和型式。
以上内容建议用计算机编程实现,确定整机和各部件(系统)的主要技术参数。
(3)塔架根部截面应力计算。
计算暴风工况下风轮的气动推力,参考风电机组的整体设计参数,计算塔架根部截面的应力。
课程设计说明书风力发电机组控制系统设计-最大功率点跟踪控制专业新能源科学与工程学生姓名喻绸绢班级能源121学号1210604122指导教师薛迎成完成日期2015年12月14日目录1。
控制功能设计要求 01。
1任务 02.设计 (2)2.1 介绍对象(风力发电系统的最大功率点跟踪控制技术研究)22.2控制系统方案 (2)2。
2.1风力机最大功率点跟踪原理 (2)2。
2.2风力机发电系统 (5)2.2.3风速变化时的系统跟踪过程 (10)3。
硬件设计 (12)4.软件设计 (15)5。
仿真或调试 (16)参考文献 (18)1。
控制功能设计要求1。
1任务能源与环境是当今人类生存和发展所要解决的紧迫问题而传统能源已被过度消耗,因此,可再生能源的开发利用越来越受到重视和关注,其中风能具有分布广、储量大、利用方便、无污染等优点是最具大规模开发利用前景的新能源之一.目前,变速恒频风力发电系统已经广泛用于实际风机中,在低于额定风速的情况下根据风速变化的情况调节风机转速,使其运行于最优功率点,从而捕获最大风能;在高于额定风速时,通过对桨距角的调节,使风机以额定功率输出。
常用最大功率捕获方法主要有功率反馈法、模糊控制法、混合控制法等。
为了充分利用风能,提高风电机组的发电总量,本文分析风机特性及最大功率点跟踪(maximum pow er point tracking MPPT)工作原理.众多的MPPT实现方法各有千秋,对于不同的应用场所各有所长,对于多种方案,需要进行大量细致的实验工作和数据分析.风能是一种具有随机性、不稳定性特征的能源,风能的获取不仅与风力发电机的机械特性有关,还与其采用的控制方法有关。
在某一风机转速情况下,风速越大时风力机的输出功率越大,而对某一风速而言,总有一最大功率点存在.只有当风力发电机工作在最佳叶尖速比时,才能输出最大功率.好的控制方法可使风轮的转速迅速跟踪风速变化,使风力发电机始终保持在最佳叶尖速比上运行,从而最大限度地获得风能.要保证最大限度地将捕获到的风能转化为电能,目前一般采用最大功率点追踪控制(MPPT)控制策略.最大功率点跟踪(MPPT)是在可变风速条件下提高风力机能量转换效率的有效方法. 变速风电系统目前一般采用最大功率点追踪(Maximum Power Point Tracking,MPPT)的控制策略.2。
电气工程新技术专题题目:风力发电机组基本结构与工作原理及其控制技术专业:电气工程及其自动化班级:*********姓名:*********学号:*********指导老师:*********本周的电气工程新技术专题中,主要讲解了一些关于风力发电机组的基本姐与工作原理方面的知识,使我们对此有了初步的认识,下面我将简单叙述一下我对风力发电机的了解。
风力发电机是将风能转换为机械功的动力机械,又称风车。
广义的说,它是一种以太阳微热源,以大气为工作介质的热能利用发电机。
风力发电机利用的是自然能源,相对柴油发电要好得多。
但若应急来用的话还是不如柴油发电机。
风力发电不可视为备用电源,但是却可以长期利用。
一、风力发电机的基本结构风力发电机组是由风轮、传动系统、偏航系统、液压系统、制动系统、发电机、控制与安全系统、机舱、塔架和基础等组成。
各主要组成部分功能简述如下:(1)叶片叶片是吸收风能的单元,用于将空气的动能转换为叶轮转动的机械能。
(2)变浆系统变浆系统通过改变叶片的桨距角,使叶片在不同风速时处于最佳的吸收风能的状态,当风速超过切出风速时,使叶片顺桨刹车。
(3)齿轮箱齿轮箱是将风轮在风力作用下所产生的动力传递给发电机,并使其得到相应的转速。
(4)发电机发电机是将叶轮转动的机械动能转换为电能的部件。
转子与变频器连接,可向转子回路提供可调频率的电压,输出转速可以在同步转速±30%范围内调节。
(5)偏航系统偏航系统采用主动对风齿轮驱动形式,与控制系统相配合,使叶轮始终处于迎风状态,充分利用风能,提高发电效率。
同时提供必要的锁紧力矩,以保障机组安全运行。
(6)轮毂系统轮毂的作用是将叶片固定在一起,并且承受叶片上传递的各种载荷,然后传递到发电机转动轴上。
轮毂结构是3个放射形喇叭口拟合在一起的。
(7)底座总成底座总成主要有底座、下平台总成、内平台总成、机舱梯子等组成。
通过偏航轴承与塔架相连,并通过偏航系统带动机舱总成、发电机总成、变浆系统总成。
目录摘要 (I)ABSTRACT (II)第1章绪论 (1)1.1 开发利用风能的动因 (1)1.1.1 经济驱动力 (1)1.1.2 环境驱动力 (2)1.1.3 社会驱动力 (2)1.1.4 技术驱动力 (2)1.2 风力发电的现状 (2)1.2.1 世界风力发电现状 (2)1.2.2 中国风力发电现状[13] (3)1.3风力发电展望 (3)第2章风力发电系统的研究 (5)2.1 风力发电系统 (5)2.1.1 恒速恒频发电系统 (5)2.1.2 变速恒频发电机系统 (6)2.2 变速恒频风力发电系统的总体设计 (9)2.2.1 变速恒频风力发电系统的特点 (9)2.2.2 变速恒频风力发电系统的结构 (9)2.2.3 变速恒频风力发电系统运行控制的总体方案 (19)第3章风力发电机的设计 (25)3.1 概述[11] (25)3.2 风力发电机 (25)3.2.1 风力发电机的结构 (25)3.2.2 风力发电机的原理 (26)3.3 三相异步发电机的电磁设计 (27)3.3.1 三相异步发电机电磁设计的特点 (27)3.3.2 三相异步发电机和三相异步电动机的差异[2] (27)3.3.3 三相异步发电机的电磁设计方案 (28)3.3.4 三相异步发电机电磁计算程序 (29)结束语 (40)参考文献 (41)致谢 (43)风力发电机的设计及风力发电系统的研究摘要:本文对国内外风力发电的发展现状进行了概述。
指出了风力发电机的发展趋势和研究方向。
阐述了三相异步电机的结构与原理。
重点讲述了三相异步发电机的电磁设计方法,并列出了具体的电磁设计过程。
本课题所研究的异步发电机,是目前最理想的风力发电机,前景非常乐观重点介绍了目前风电场中所采用的风力发电机组 ,包括风力机、风力机的功率调节及恒速恒频和变速恒频发电系统。
介绍了风力发电机组的三种典型控制策略的理论依据技术路线。
设计了一个变速恒频风力发电系统。
风力发电机叶片的设计能源与环境的协调发展是实现国家现代化目标的必要条件。
随着全球气候变暖与化石能源的不断消耗及其对环境的影响问题,其他能源的开发越来越受到重视,如核能、地热能、风能、水能等新能源及生物质能、氢能的二次能源的开发应用也日益发展起来。
而在这些新兴的能源种类中,核能的核废料处理相当困难,并且其日污染相比火电厂更为严重,同时需要相当严密的监管控制能力以防止其泄露而产生不可估量的破坏,国际上这些例子也是相当多的。
而地热能的开发势必要依赖与高科技,在当今对地热开发利用还不完善的现状下,更是难以做到,并且其开发对地表的影响也相当大。
而风能则作为太阳能的转换形式之一,它是取之不尽、用之不竭的清洁可再生能源,不产生任何有害气体和废料,不污染环境。
海上,陆地可利用开发的可达2×1010kW,远远高于地球水能的利用,风能的发展潜力巨大,前景广阔。
自20世纪70年代中期以来,世界主要发达国家和一些发展中国家都在加紧对风能的开发和利用,减少二氧化碳等温室气体的排放,保护人类赖以生存的地球。
风力发电技术相对太阳能、生物质等可再生能源技术更为方便,成本更低,对环境破环更小,作为清洁能源的主要利用方式而飞速发展,且日益规模化。
一、叶片设计的意义在风力发电机中叶片的设计直接影响风能的转换效率,直接影响其年发电量,是风能利用的重要一环。
本文主要是设计气动性能较好的翼型与叶片并进行气动分析。
而翼型作为叶片的气动外形,直接影响叶片对风能的利用率。
现在翼型的选择有很多种,FFA-W系列翼型的优点是在设计工况下具有较高的升力系数和升阻比,并且在非设计工况下具有良好的失速性能。
叶片的气动设计方法主要有依据贝茨理论的简化设计方法,葛老渥方法与维尔森方法。
简化的设计方法未考虑涡流损失等因素的影响,一般只用于初步的气动方案的设计过程;葛老渥方法则忽略了叶尖损失与升阻比对叶片性能的影响,同时在非设计状态下的气动性能也并未考虑;维尔森方法则较为全面是现今常用的叶片气动外形设计方法。
风力发电机组基础设计研究摘要能源和环境是当今人类生存和发展需要解决的紧迫问题。
不可再生能源的大量开采、能源利用中环境的破坏等一系列问题迫使我们在开发利用常规能源的同时,应该更加注重开发可再生的清洁能源,如风能、太阳能、潮汐能、生物质能和水能等。
风力发电作为可再生的清洁能源受到世界各国政府、能源界和环保界的高度重视,发展风力发电事业是目前国内外电力事业发展趋势之一。
地球上风力资源蕴藏量大,清洁无污染,施工周期短,投资灵活,占地少,具有较好的经济效益和社会效益。
近年来,国内许多风电场工程已相继建成发电或正在建设,但涉及风电机组安全的风电机组基础设计却一直没有系统、详细的理论支持,设计中一般借鉴电力工程、建筑工程等设计理论,造成风电机组基础设计有的偏于保守,有的偏不安全,个别已建风电场风机机组在极端工况时甚至出现基础倾倒破坏的现象,经济损失较大。
关键词风机基础偏心受压基底允许脱开面积地基变形计算稳定性计算裂缝宽度验算疲劳强度验算1 风电发展概况世界上,欧洲国家最早开始利用风力发电。
19世纪末,丹麦首先开始探索风力发电,建立了世界上第一座风力发电试验站。
20世纪30年代,丹麦、瑞典、苏联和美国应用航空工业的旋翼技术,成功地研制了一些小型风力发电装置。
这种小型风力发电机,广泛在多风的海岛和偏僻的乡村使用。
20世纪70年代,美国、丹麦建成大中型发电机组电站。
自20世纪90年代以来,丹麦、德国大力发展风力发电站,每年风力发电量的增长率均在30%以上,并制定出长期发展规划。
除德国和丹麦外,荷兰、瑞典、法国、挪威、芬兰、意大利和西班牙等国家也出台了5年、10年风力发电普及计划。
20世纪90年代是我国风力发电的发展阶段,主要设备采用的是进口设备并由国外政府贷款协助完成。
“十五”期间,中国的并网风电得到迅速发展。
全国风电规划目标:国家发改委制定《国家风力发电中长期发展规划》,并广泛征集各省发改委(计委)和有关单位的意见,提出了到2020年全国建设2000万kW风电装机的宏伟目标,风电要在能源供应和减排温室气体方面起显著作用是2020年以后。

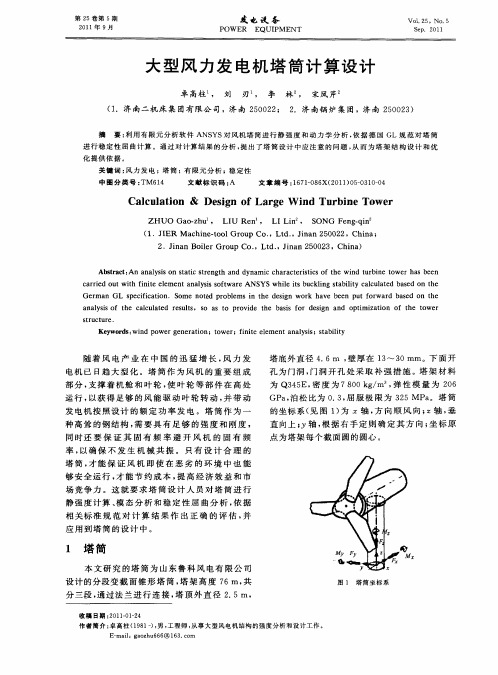

1.5兆⽡风⼒发电机组塔筒及基础设计1.5兆⽡风⼒发电机组塔筒及基础设计摘要:风能资源是清洁的可再⽣资源,风⼒发电是新能源中技术最成熟、开发条件最具规模和商业化发展前景最好的发电⽅式之⼀。
塔筒和基础构成风⼒发电机组的⽀撑结构,将风⼒发电机⽀撑在60—100m的⾼空,从⽽使其获得充⾜、稳定的风⼒来发电。
塔筒是风⼒发电机组的主要承载结构,⼤型⽔平轴风⼒机塔筒多为细长的圆锥状结构。
⼀个优良的塔筒设计,可以保证整机的动⼒稳定性,故塔筒的设计不仅要满⾜其空⽓动⼒学上得要求,还要在结构、⼯艺、成本、使⽤等⽅⾯进⾏综合分析。
基础设计与基础所处的地质条件密不可分,良好的地质条件可以为基础提供可靠的安全保证,从风机塔筒基础特点的分析可以看出,风机塔筒基础的重要性及复杂性是不⾔⽽喻的。
在复杂地质条件下如何确定安全合理的基础⽅案更是重中之重。
关键词:1.5兆⽡;风⼒发电机组;塔筒;基础;设计1、我国风机基础设计的发展历程我国风机基础设计总体上可划分为三个阶段,即2003年以前⼩机组基础的⾃主设计阶段,2003— 2007年MW机组基础设计的引进和消化阶段,2007年以后MW机组基础的⾃主设计阶段,在2003年以前,由于当时的⿎励政策⼒度不⼤,风电发展缓慢,2002年末累计装机容量仅为46.8万kw,当年新增装机容量仅为6.8万kw,项⽬规模⼩、单机容量⼩,国外风机⼚商涉⾜也较少,风机基础主要由国内业主或⼚商委托勘测设计单位完成,设计主要依据建筑类的地基规范。
从2003年开始,由于电⼒体制改⾰形成的电⼒投资主体多元化以及我国开始实施风电特许权项⽬,尤其是2006年《可再⽣能源法》⽣效以后,国外风机开始⼤规模进⼊中国,且有单机容量600kw、750kw很快发展到850kw、1.0MW、1.2MW、1.5MW 和2.0MW,国外⼚商对风机基础设计也⾮常重视,鉴于国内在MW风机基础设计⽅⾯的经验⼜不够丰富,不少情况下基础设计都是按照⼚商提供的标准图、国内设计院根据风电场地质勘测资料和国内建筑材料的具体情况进⾏设计调整、⼚商对国内设计院的设计调整成果进⾏复核确认模式。
风力发电机从结构上可分为两类其一是水平轴风力机,叶片安装在水平轴上,叶片接受风能转动去驱动所要驱动的机械。
水平轴风力机分多叶片低速风力机和1-3个叶片的高速风力机。
其二是垂直轴风力机,风轮轴是垂直布置的,叶片带动风轮轴转动再驱动所要驱动的机械。
水平轴风力发电机的结构水平轴风力发电机是目前世界各国风力发电机最为成功的一种形式,而生产垂直轴风力发电机的国家很少,主要原因是垂直轴风力发电机效率低、需启动设备,同时还有些技术问题尚待解决。
水平轴风力发电机主要由风轮、风轮轴、低速联轴器、增速器、高速轴联轴器、发电机、塔架、调速装置、调向装置、制动器等组成。
1 风轮叶片安装在轮毂上称作风轮,它包括叶片、轮毂等。
风轮是风力发电机接受风能的部件。
现代的风力发电机的叶片数,常为1--4枚叶片,常用的是2枚或3枚叶片。
由于叶片是风力发电机接受风能的部件,所以叶片的扭曲、翼型的各种参数及叶片结构都直接影响叶片接受风能的效率和叶片的寿命。
叶片尖端在风轮转动中所形成圆的直径称风轮直径,亦称叶片直径。
2.增速器由于风轮的转速低而发电机转速高,为匹配发电机,要在低速的风轮轴与高速的发电机轴之间接一个增速器:增速器就是一个使转速提高的变速器。
增速器的增速比i是发电机额定转数nd与风轮额定转数n的比,即j=nd/n。
3. 联轴器增速器与发电机之间用联轴器连接,为了减少占地空间,往往联轴器与制动器设计在一起。
风轮轴与增速器之间也有用联轴器的,称低速联铀器。
4.制动器制动器是使风力发电机停止运转的装置,也称刹车。
制动器有手制动器、电磁制动器和液压制动器。
当采用电磁制动器时,需有外电源;当采用液压制动器时,院需外电源外,还需泵站、电磁阀、液压油缸及管路等。
5.发电机叶片接受风能而转动最终传给发电机,发电机是将风能最终转变成电能的设备。
6. 塔架塔架是支撑风力发电机的支架。
塔架有钢架结构的,有圆锥型钢管和钢筋混凝土的等三种形式。
同时塔架又分为硬塔,柔塔,甚柔塔。
大功率同步风力发电机的结构设计
【摘 要】风能作为目前一种最具开发价值的可再生能源,越来
越受到全世界的重视,而风力发电正是目前利用风能的主要形式。
随着海上风电场的建设,需要单机容量更大的机组,本文阐述了大
功率同步风力发电机的结构, 并对其结构进行了分析。
【关键词】风电;结构;轴承;通风
0 概述
风电是开发绿色能源的一种形式,近年来我国风电行业发展迅
速,目前2mw及其以下的陆用风力发电机机组技术已经逐渐成熟,
生产已经逐渐具备规模,各风电总装厂已经陆续向海上风电发展,
但由于该技术仍处于研发阶段,为保证海上风电的顺利发展,同时
也为了适应国家的风电发展政策,一些厂家以近海为基地,发展间
于海上和陆地之间的海边风电,逐步向海上过渡,而3mw 风电机组
因当前国内整体配套能力的提高,已经成为风电发展的新趋势。
2 设计说明
2.1 原理概述
该三相无刷同步发电机由主发电机、励磁机、旋转整流器等主要
部分组成,主发电机转子、励磁机转子、旋转整流器都装在同一轴
上一起旋转,主发电机为转极式,交流励磁机为转枢式。励磁机磁
极固定在定子端盖内侧。励磁机的励磁由励磁系统提供。当发电机
被拖动旋转时,励磁系统给励磁机定子输入电流,励磁机转子输出
三相交流电经旋转整流器整流后输入主发电机转子绕组,主发电机
的输出电压,经励磁系统取样分析比较后,自动调节交流励磁机的
励磁电流直到主发电机的电压达到设定值。励磁系统由用户配置。
2.2 产品结构介绍
本发电机结构主要由主机、励磁机、机座、端盖组、冷却器、旋
转整流器等组成。主机转子、励磁机转子、旋转整流器同轴安装,
主机定子铁芯热套于机座中,励磁机位于非驱动端,旋转整流模块
位于励磁机转子和主机转子中间,并在机座上与其相对应的位置留
有检修孔,方便旋转整流模块的检修安装。编码器装在轴bs端部。
3 结构设计
3.1 机座结构设计
机座设计重点考虑了机座的刚度、强度、通风结构、出线布置及
与水冷却器的安装方式等方面的影响因素。电机机座采用q235钢
板和钢管焊接的长方体结构,机座两端有25mm端板,中间在as侧
和bs侧分别设有隔板组,隔板组支撑定子铁心。纵向有钢管支撑
在两隔板之间;箱体两侧由8mm的左右壁板围起。
图2 机座结构
3.2 定子铁芯
定子铁芯是用0.5mm厚的50w470冷轧硅钢片叠压而成。铁心共
分为14段,每段长51,每段之间有1道宽10mm的轴向通风道,通
风道间焊有足够数量的通风片。
3.3 轴承组
该发电机的轴承布置采用驱动端固定,非驱动端浮动的结构型
式。驱动端轴承由圆柱滚子轴承nu1040和深沟球轴承6040构成。
非驱动端轴承为圆柱滚子轴承nu1040。径向载荷主要由驱动端和非
驱动端的圆柱滚子轴承承担,而深沟球轴承在径向方向处于浮动,
只承担轴向载荷,这样可充分发挥圆柱滚子轴承径向承载能力大的
优点,同时通过球轴承实现转子轴向可靠定位。
3.4 转子设计
主发电机转子、励磁机转子、旋转整流器同轴连接,主发电机转
子热套于轴铁芯档处、励磁机转子与轴采用键连接,励磁机转子铁
芯用铆钉轴向铆紧,两端均布置了压环,旋转整流器均匀布置于主
机转子和励磁机转子间的轴上。
主机转子的as、bs两端均装有异型护环,异型护环上都装有平
衡环,可以根据实际动平衡需要在平衡环圆周布置平衡块。
3.5 定子引线设计
该电机为8极6相,轭部较小,从as端引线,定子端部焊连接
片,定子入壳后,通过电缆引至主出线盒导电铜排上,为提高电缆
的稳定性,在机座上焊有一支架,支架上固定有绝缘板,电缆从定
子端部引出先经过该绝缘板,再用螺栓固定在导电铜排上,导电铜
排固定在厚16的绝缘板上,导电铜排为分层阶梯式设计。(定子引
线结构见图5)
图5 定子引线结构
3.6 通风结构设计
此发电机的通风结构采用的是两对称的风路并联结构,每一风路
所需的风量为总风量的一半。在每一风路结构中包含一离心风机。
离心风机与电机转子径向风道片联合运行,主要通过强迫式离心风
机提供所需风压,从而实现电机本体内空气的循环流动,并最终实
现将电机内部的损耗通过水冷却器带出,以满足发电机运行的要
求。本电机风路结构主要借鉴了2mw高原电机和试验站用2.8mw电
动机的通风结构,并根据本电机的实际结构布置,确定主机转子通
风设计采用12个轴向通风孔加14个径向通风道,主机定子铁芯上
亦设计14个径向通风口,转子铁芯内部通过一没有通风孔的冲片
将风路一分为二。考虑到绕组端部的冷却问题,设计时将外风路冷
却风机向内侧偏移,使得一部分风吹到绕组端部。(通风结构见图6)
图6 通风结构示意图
4 结束语
通过上述分析可以看出,电机设计中充分贯彻了通用性、可靠性、
经济性原则,对关键技术进行了大量的分析计算,总体设计布局科
学、结构合理,各种分析计算确实可行,可以保证发电机各项性能
指标,今后我们将跟踪产品的使用状况,听取用户的意见,及时改
进,使该产品的技术性能得到进一步的提高。
