风力发电机基本结构和原理素材

风力发电机的构造及工作原理_风能发电的原理风力发电机是很多人都熟悉的发电机种类，但是大多数的人不清楚风力发电机是如何发电的。

下面一起来看看小编为大家整理的风力发电机的构造及工作原理，欢迎阅读，仅供参考。

风力发电机结构机舱：机舱包容着风力发电机的关键设备，包括齿轮箱、发电机。

维护人员可以通过风力发电机塔进入机舱。

机舱左端是风力发电机转子，即转子叶片及轴。

转子叶片：捉获风，并将风力传送到转子轴心。

现代600千瓦风力发电机上，每个转子叶片的测量长度大约为20米，而且被设计得很象飞机的机翼。

轴心：转子轴心附着在风力发电机的低速轴上。

低速轴：风力发电机的低速轴将转子轴心与齿轮箱连接在一起。

在现代600千瓦风力发电机上，转子转速相当慢，大约为19至30转每分钟。

轴中有用于液压系统的导管，来激发空气动力闸的运行。

齿轮箱：齿轮箱左边是低速轴，它可以将高速轴的转速提高至低速轴的50倍。

高速轴及其机械闸：高速轴以1500转每分钟运转，并驱动发电机。

它装备有紧急机械闸，用于空气动力闸失效时，或风力发电机被维修时。

发电机：通常被称为感应电机或异步发电机。

在现代风力发电机上，最大电力输出通常为500至1500千瓦。

偏航装置：借助电动机转动机舱，以使转子正对着风。

偏航装置由电子控制器操作，电子控制器可以通过风向标来感觉风向。

通常，在风改变其方向时，风力发电机一次只会偏转几度。

电子控制器：包含一台不断监控风力发电机状态的计算机，并控制偏航装置。

为防止任何故障(即齿轮箱或发电机的过热)，该控制器可以自动停止风力发电机的转动，并通过电话调制解调器来呼叫风力发电机操作员。

液压系统：用于重置风力发电机的空气动力闸。

冷却元件：包含一个风扇，用于冷却发电机。

此外，它包含一个油冷却元件，用于冷却齿轮箱内的油。

一些风力发电机具有水冷发电机。

塔：风力发电机塔载有机舱及转子。

通常高的塔具有优势，因为离地面越高，风速越大。

现代600千瓦风汽轮机的塔高为40至60米。

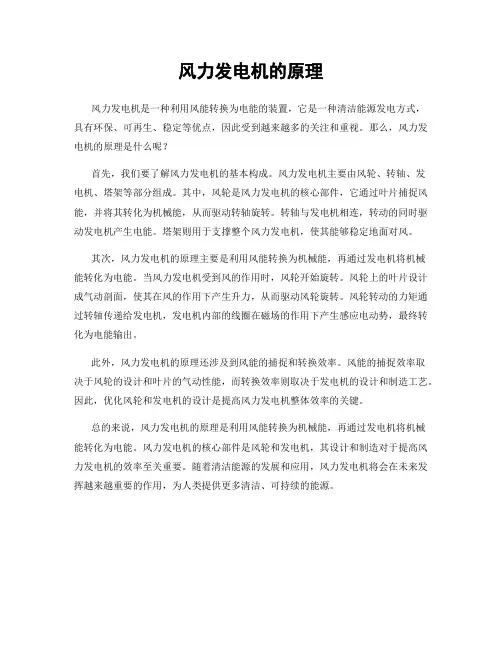

风力发电机的原理
风力发电机是一种利用风能转换为电能的装置，它是一种清洁能源发电方式，
具有环保、可再生、稳定等优点，因此受到越来越多的关注和重视。

那么，风力发电机的原理是什么呢？
首先，我们要了解风力发电机的基本构成。

风力发电机主要由风轮、转轴、发
电机、塔架等部分组成。

其中，风轮是风力发电机的核心部件，它通过叶片捕捉风能，并将其转化为机械能，从而驱动转轴旋转。

转轴与发电机相连，转动的同时驱动发电机产生电能。

塔架则用于支撑整个风力发电机，使其能够稳定地面对风。

其次，风力发电机的原理主要是利用风能转换为机械能，再通过发电机将机械
能转化为电能。

当风力发电机受到风的作用时，风轮开始旋转。

风轮上的叶片设计成气动剖面，使其在风的作用下产生升力，从而驱动风轮旋转。

风轮转动的力矩通过转轴传递给发电机，发电机内部的线圈在磁场的作用下产生感应电动势，最终转化为电能输出。

此外，风力发电机的原理还涉及到风能的捕捉和转换效率。

风能的捕捉效率取
决于风轮的设计和叶片的气动性能，而转换效率则取决于发电机的设计和制造工艺。

因此，优化风轮和发电机的设计是提高风力发电机整体效率的关键。

总的来说，风力发电机的原理是利用风能转换为机械能，再通过发电机将机械
能转化为电能。

风力发电机的核心部件是风轮和发电机，其设计和制造对于提高风力发电机的效率至关重要。

随着清洁能源的发展和应用，风力发电机将会在未来发挥越来越重要的作用，为人类提供更多清洁、可持续的能源。

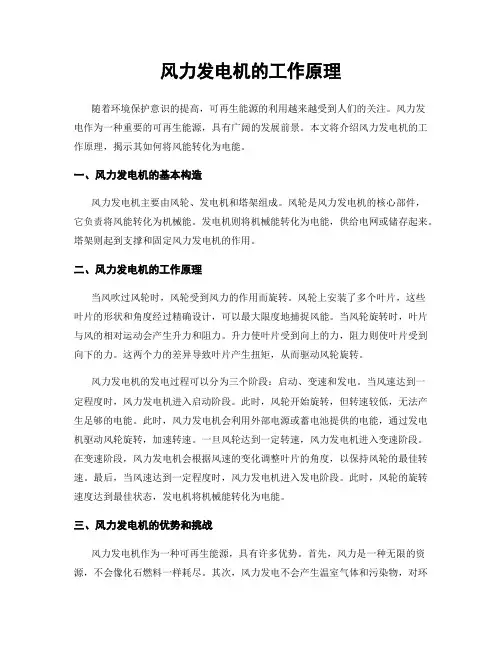

风力发电机的工作原理随着环境保护意识的提高，可再生能源的利用越来越受到人们的关注。

风力发电作为一种重要的可再生能源，具有广阔的发展前景。

本文将介绍风力发电机的工作原理，揭示其如何将风能转化为电能。

一、风力发电机的基本构造风力发电机主要由风轮、发电机和塔架组成。

风轮是风力发电机的核心部件，它负责将风能转化为机械能。

发电机则将机械能转化为电能，供给电网或储存起来。

塔架则起到支撑和固定风力发电机的作用。

二、风力发电机的工作原理当风吹过风轮时，风轮受到风力的作用而旋转。

风轮上安装了多个叶片，这些叶片的形状和角度经过精确设计，可以最大限度地捕捉风能。

当风轮旋转时，叶片与风的相对运动会产生升力和阻力。

升力使叶片受到向上的力，阻力则使叶片受到向下的力。

这两个力的差异导致叶片产生扭矩，从而驱动风轮旋转。

风力发电机的发电过程可以分为三个阶段：启动、变速和发电。

当风速达到一定程度时，风力发电机进入启动阶段。

此时，风轮开始旋转，但转速较低，无法产生足够的电能。

此时，风力发电机会利用外部电源或蓄电池提供的电能，通过发电机驱动风轮旋转，加速转速。

一旦风轮达到一定转速，风力发电机进入变速阶段。

在变速阶段，风力发电机会根据风速的变化调整叶片的角度，以保持风轮的最佳转速。

最后，当风速达到一定程度时，风力发电机进入发电阶段。

此时，风轮的旋转速度达到最佳状态，发电机将机械能转化为电能。

三、风力发电机的优势和挑战风力发电机作为一种可再生能源，具有许多优势。

首先，风力是一种无限的资源，不会像化石燃料一样耗尽。

其次，风力发电不会产生温室气体和污染物，对环境友好。

此外，风力发电机的建设和运营成本相对较低，能够为社会提供廉价的电力。

然而，风力发电机也面临一些挑战。

首先，风力资源的分布不均匀，有些地区风力较弱，难以满足发电需求。

其次，风力发电机的噪音和视觉影响可能会对周围居民和环境造成一定的干扰。

此外，风力发电机的可靠性和稳定性也需要进一步提高，以确保持续的电力供应。

电气工程新技术专题题目：风力发电机组基本结构与工作原理及其控制技术专业：电气工程及其自动化班级：*********姓名：*********学号：*********指导老师：*********本周的电气工程新技术专题中，主要讲解了一些关于风力发电机组的基本姐与工作原理方面的知识，使我们对此有了初步的认识，下面我将简单叙述一下我对风力发电机的了解。

风力发电机是将风能转换为机械功的动力机械，又称风车。

广义的说，它是一种以太阳微热源，以大气为工作介质的热能利用发电机。

风力发电机利用的是自然能源，相对柴油发电要好得多。

但若应急来用的话还是不如柴油发电机。

风力发电不可视为备用电源，但是却可以长期利用。

一、风力发电机的基本结构风力发电机组是由风轮、传动系统、偏航系统、液压系统、制动系统、发电机、控制与安全系统、机舱、塔架和基础等组成。

各主要组成部分功能简述如下：（1）叶片叶片是吸收风能的单元，用于将空气的动能转换为叶轮转动的机械能。

（2）变浆系统变浆系统通过改变叶片的桨距角，使叶片在不同风速时处于最佳的吸收风能的状态，当风速超过切出风速时，使叶片顺桨刹车。

（3）齿轮箱齿轮箱是将风轮在风力作用下所产生的动力传递给发电机，并使其得到相应的转速。

（4）发电机发电机是将叶轮转动的机械动能转换为电能的部件。

转子与变频器连接，可向转子回路提供可调频率的电压，输出转速可以在同步转速±30%范围内调节。

（5）偏航系统偏航系统采用主动对风齿轮驱动形式，与控制系统相配合，使叶轮始终处于迎风状态，充分利用风能，提高发电效率。

同时提供必要的锁紧力矩，以保障机组安全运行。

（6）轮毂系统轮毂的作用是将叶片固定在一起，并且承受叶片上传递的各种载荷，然后传递到发电机转动轴上。

轮毂结构是3个放射形喇叭口拟合在一起的。

（7）底座总成底座总成主要有底座、下平台总成、内平台总成、机舱梯子等组成。

通过偏航轴承与塔架相连，并通过偏航系统带动机舱总成、发电机总成、变浆系统总成。

风力发电机工作原理风力发电机是一种利用风能转化为电能的装置。

它通过风轮叶片受风力推动，带动发电机转动，从而产生电能。

下面将详细介绍风力发电机的工作原理。

一、风力发电机的组成1. 风轮：风轮是风力发电机的主要组成部分，一般由数片叶片连接而成。

风轮的设计要使其能够迎风自动调整角度，以便最大限度地吸收风能。

2. 发电机：发电机负责将风力转化为电能。

发电机的内部包含导线圈和永磁体，当风轮带动转子旋转时，导线圈与永磁体之间的相对运动将产生电流。

3. 控制系统：控制系统对风力发电机进行监测和控制，以保证其高效稳定地运行。

控制系统可以根据风速大小和方向调整风轮的角度，同时监测电网负载情况，确保发电机输出稳定电能。

二、风力发电机的工作原理风力发电机的工作原理可以概括为以下几个步骤：1. 风能收集：当风力发电机处于工作状态时，风轮会自动调整角度，使其面对风的方向。

当风吹到风轮上时，风轮叶片会受到风力的推动，开始旋转。

2. 动力传导：通过传动系统，风轮的旋转动力被传递给发电机的转子。

传动系统通常采用齿轮或皮带传动，将风轮的高速旋转转化为发电机所需的合适转速。

3. 电能转换：发电机内部的导线圈和永磁体之间的相对运动会产生磁场变化，从而在导线圈中诱导出电流。

这个电流经由输出线路传送至电网，被其他设备或家庭用电所消耗。

4. 控制和监测：控制系统会根据风速、风向和电网负载等信息对风力发电机进行监测和控制。

如果风速过大或过小，控制系统会调整风轮角度，以保证风力发电机的安全运行和电能输出的稳定性。

风力发电机的工作原理基于风能的转化和电能的生成过程。

通过利用环境中的风力资源，风力发电机成为一种可再生的清洁能源装置，有效减少了对传统化石能源的依赖，减少了空气污染和温室气体的排放。

总结：风力发电机通过风轮叶片受风力推动，带动发电机转动，将风能转化为电能。

其工作原理包括风能收集、动力传导、电能转换和控制与监测等过程。

风力发电机的工作原理突出了清洁能源的环保特性，为人类提供了一种可持续发展的能源选择。

小型风力发电机的基本结构和特性小型风力发电机知识小型风力发电机的基本结构和特性目前，我国推广应用最多的小型风力发电机，其机型是水平轴高速螺旋桨式风力发电机，因此，我们将重点介绍它的基本结构和特性。

水平轴高速螺旋桨式风力发电机大致由以下几个部分组成：风轮、发电机、回转体、调速机构、调向机构（尾翼）、刹车机构、塔架。

其基本构造原理如图4-3 所示。

1. 风轮水平轴风力发电机的风轮是由1-4个叶片（大部分为2~3个叶片）和轮毂组成。

其功能是将风能转换为机械能，它是风力发电机从风中吸收能量的部件。

叶片的结构一般有6种形式，如图4-4所示。

（1）实心木制叶片。

这种叶片是用优质木材，精心加工而成，其表面可以包上一层玻璃纤维或其他复合材料，以防雨水和尘土对木材的侵蚀，同时可以改善叶片的性能。

有些大、中型风力机使用木制叶片时，不像小型风力机上用的叶片由整块木料制作，而是用很多纵向木条胶接在一起（图4-4a）。

（2）有些木制叶片的翼型后缘部分填充质地很轻的泡沫塑料，表面再包以玻璃纤维形成整体（图4-4b）。

采用泡沫塑料的优点不仅可以减轻重量，而且能使翼型重心前移（重心前移至靠前缘1/4 弦长处最佳），这样可以减少叶片转动时所产生的不良振动。

对于大、中型风力机叶片尤为重要。

（3）为了减轻叶片重量，有的叶片用一根金属管作为受力梁，以蜂窝结构，泡沫塑料、轻木或其他材料作中间填充物，在其外面包上一层玻璃纤维（图4-4c）。

（4）为了降低成本，有些中型风力机的叶片采用金属挤压件，或者利用玻璃纤维或环氧树脂抽压成型（图4-4d），但整个叶片无法挤压成渐缩形状，即宽度、厚度等不能变化，难以达到高效率。

（5）有些小型风力机为了达到更经济的效果，叶片用管梁和具有气动外型的玻璃纤维蒙皮做成。

玻璃纤维蒙皮较厚，具有一定强度，同时，在玻璃纤维蒙皮内可粘结一些泡沫材料的肋条（图4-4e）。

（6）叶片用管梁、金属肋条和蒙皮做成。

金属蒙皮做成气动外型，用铆钉和环氧树脂将蒙皮、肋条和管梁粘结在一起（图4-4f）。

风力发电机的工作原理篇幅：1500字一、引言- 介绍风力发电作为一种清洁能源的重要性- 提出本文要讨论的内容：二、风力发电的背景知识- 清洁能源的需求和不断增长的能源消耗- 风力发电的出现和发展历史概述三、风力发电机的构成部分- 风机塔：起到支撑风机生成系统的作用，高度决定风力的捕捉效率- 风机叶片：利用风的动能旋转产生动力- 风机轴：连接风机叶片和发电机的关键部件- 发电机：将风机产生的机械能转化为电能的核心组件四、- 风的产生和流动：风的形成原因和大气环流系统- 风能的利用：风的动能被风机叶片捕捉- 风机叶片的运动：叶片根据风的方向和力量转动- 转动能量的传递：叶片转动带动风机轴旋转- 发电机的工作原理：将机械能转化为电能，利用旋磁感应原理- 电能的传输和储存：电能通过电网传输和储存，供应给用户五、风力发电机的特点和优势- 清洁环保：风力发电不产生二氧化碳等污染物- 可再生性：风力是一种可再生资源，不会消耗- 能源分散：风力资源广泛分布在全球各地- 长期可持续性：风力发电系统可以运行数十年- 经济效益：风力发电具有长期投资回报和低维护成本等优点六、风力发电技术的发展和挑战- 技术发展：风力发电技术的提升和创新（如风机叶片设计、风速控制等）- 环境影响：风力发电对鸟类、景观等可能造成的影响和解决方法- 风力资源限制：某些地区的风力资源有限，需要进行地区选择和规划七、风力发电发展趋势- 规模化发展：风力发电规模化建设能够提高经济性- 海上风力发电：海上风电资源丰富，具有较高的潜力- 智能化控制：利用智能技术提高风力发电的效率和可靠性八、结论- 总结风力发电机的工作原理和优势- 强调风力发电作为可持续发展的重要能源之一的前景九、参考文献- 引用使用过的相关文献，但不包括网址链接部分。

风力发电机原理及结构风力发电机是一种将风能转换为电能的能量转换装置，它包括风力机和发电机两大部分。

空气流动的动能作用在风力机风轮上，从而推动风轮旋转起来，将空气动力能转变成风轮旋转机械能，风轮的轮毂固定在风力发电机的机轴上，通过传动系统驱动发电机轴及转子旋转，发电机将机械能变成电能输送给负荷或电力系统，这就是风力发电的工作过程。

1、风机基本结构特征风力机主要有风轮、传动系统、对风装置（偏航系统）、液压系统、制动系统、控制与安全系统、机舱、塔架和基础等组成。

（1）风轮风力机区别于其他机械的主要特征就是风轮。

风轮一班有2~3个叶片和轮毂所组成，其功能是将风能转换为机械能。

风力发电厂的风力机通常有2片或3片叶片，叶尖速度50~70m/s，3也片叶轮通常能够提供最佳效率，然而2叶片叶轮及降低2%~3%效率。

更多的人认为3叶片从审美的角度更令人满意。

3叶片叶轮上的手里更平衡，轮毂可以简单些。

1）叶片叶片是用加强玻璃塑料（GRP）、木头和木板、碳纤维强化塑料（CFRP）、钢和铝职称的。

对于小型的风力发电机，如叶轮直径小于5m，选择材料通常关心的是效率而不是重量、硬度和叶片的其他特性，通常用整块优质木材加工制成，表面涂上保护漆，其根部与轮毂相接处使用良好的金属接头并用螺栓拧紧。

对于大型风机，叶片特性通常较难满足，所以对材料的选择更为重要。

目前，叶片多为玻璃纤维增强负荷材料，基体材料为聚酯树脂或环氧树脂。

环氧树脂比聚酯树脂强度高，材料疲劳特性好，且收缩变形小，聚酯材料较便宜它在固化时收缩大，在叶片的连接处可能存在潜在的危险，即由于收缩变形，在金属材料与玻璃钢之间坑能产生裂纹。

2）轮毂轮毂是风轮的枢纽，也是叶片根部与主轴的连接件。

所有从叶片传来的力，都通过轮毂传到传动系统，在传到风力机驱动的对象。

同时轮毂也是控制叶片桨距（使叶片作俯仰转动）的所在。

轮毂承受了风力作用在叶片上的推理、扭矩、弯矩及陀螺力矩。

通常安装3片叶片的水平式风力机轮毂的形式为三角形和三通形。

风力发电机的原理
风力发电机的原理是利用风能转动发电机产生电能。

当风经过风轮时，由于风轮叶片的设计使风受到阻力，而风轮叶片则会受到推力，从而开始转动。

风轮转动后，通过轴将运动能量传递给发电机。

发电机由转子和定子组成。

转子是连接到风轮轴上的部件，它会随着风轮的转动而转动。

定子则是相对静止的部件，它的角度与转子相对固定。

转子的旋转会导致磁场的变化，从而在定子上感应出电压。

这种感应电压通过导线传递到变流器中，变流器会将交流电转换为直流电，以供电网使用或储存。

整个发电过程中，风力是驱动器。

风的速度越大，风轮转动的速度越快，发电的能力也就越强。

此外，风轮的设计也非常重要。

风轮的形状和叶片的数量会影响风轮的效率和发电量。

风力发电机是一种可再生能源发电方式，具有环保、清洁、无污染等优势。

它可以利用自然风资源，转化为可供人类使用的电能，对促进可持续发展和减少化石燃料的使用具有重要意义。
