永磁同步风力发电机的原理和应用

直驱式永磁同步风力发电机概述永磁同步发电机是一种以永磁体进行励磁的同步电机，应用于风力发电系统，称为永磁同步风力发电机。

永磁同步风力发电机一般不用齿轮箱，而将风力机主轴与低速多极同步发电机直接连接，为“直驱式”，所以称为直驱式永磁同步风力发电机，以下本章除特指外均简称为永磁同步发电机。

一、永磁同步发电机的特点1.与传统电励磁同步发电机比较同步发电机是一种应用广泛的交流电机，其显著特点是转子转速n与定子电流频率f之间具有固定不变的关系，即n=n0=60f/p，其中n为同步转速，p为极对数。

现代社会中使用的交流电能几乎全部由同步发电机产生。

永磁同步发电机是一种结构特殊的同步发电机，它与传统的电励磁同步发电机的主要区别在于：其主磁场由永磁体产生，而不是由励磁绕组产生。

与普通同步发电机相比，永磁同步发电机具有以下特点：（1）省去了励磁绕组、磁极铁芯和电刷-集电环结构，结构简单紧凑，可靠性高，免维护。

（2）不需要励磁电源，没有励磁绕组损耗，效率高。

（3）采用稀土永磁材料励磁，气隙磁密较高，功率密度高，体积小，质量轻。

（4）直轴电枢反应电抗小，因而固有电压调整率比电励磁同步发电机小。

（5）永磁磁场难以调节，因此永磁同步发电机制成后难以通过调节励磁的方法调节输出电压和无功功率（普通同步发电机可以通过调节励磁电流方便地调节输出电压和无功功率）。

（6）永磁同步发电机通常采用钕铁硼或铁氧体永磁，永磁体的温度系数较高，输出电压随环境温度的变化而变化，导致输出电压偏离额定电压，且难以调节。

（7）永磁体存在退磁的可能。

目前，永磁同步发电机的应用领域非常广泛，如航空航天用主发电机、大型火电站用副励磁机、风力发电、余热发电、移动式电源、备用电源、车用发电机等都广泛使用各种类型的永磁同步发电机，永磁同步发电机在很多应用场合有逐步代替电励磁同步发电机的趋势。

2.与非直驱式双馈风力发电机比较虽然双馈风力发电机是目前应用最广泛的机型，但随着风力发电机组单机容量的增大，双馈型风力发电系统中齿轮箱的高速传动部件故障问题日益突出，于是不用齿轮箱而将风力机主轴与低速多极同步发电机直接连接的直驱式布局应运而生。

永磁同步风⼒发电系统的组成、⼯作原理及控制机理永磁同步风⼒发电系统的系统基本组成、⼯作原理、控制模式论述1.系统的基本组成：直驱式同步风⼒发电系统主要采⽤如下结构组成：风⼒机（这⾥概括为：叶⽚、轮毂、导航罩）、变桨机构、机舱、塔筒、偏航机构、永磁同步发电机、风速仪、风向标、变流器、风机总控系统等组成。

其中全功率变流器⼜可分为发电机侧整流器、直流环节和电⽹侧逆变器。

就空间位置⽽⾔，变流器和风机总控系统⼀般放在塔筒底部，其余主要部件均位于塔顶。

2.⼯作原理：系统中能量传递和转换路径为：风⼒机把捕获的流动空⽓的动能转换为机械能，直驱系统中的永磁同步发电机把风⼒机传递的机械能转换为频率和电压随风速变化⽽变化的不控电能，变流器把不控的电能转换为频率和电压与电⽹同步的可控电能并馈⼊电⽹，从⽽最终实现直驱系统的发电并⽹控制。

3.控制模式：风⼒发电机组的控制系统是综合性控制系统。

它不仅要监视电⽹、风况和机组运⾏参数，对机组运⾏进⾏控制。

⽽且还要根据风速与风向的变化，对机组进⾏优化控制，以提⾼机组的运⾏效率和发电量。

风⼒发电控制系统的基本⽬标分为三个层次：分别为保证风⼒发电机组安全可靠运⾏，获取最⼤能量，提供良好的电⼒质量。

控制系统主要包括各种传感器、变距系统、运⾏主控制器、功率输出单元、⽆功补偿单元、并⽹控制单元、安全保护单元、通讯接⼝电路、监控单元。

具体控制内容有：信号的数据采集、处理，变桨控制、转速控制、⾃动最⼤功率点跟踪控制、功率因数控制、偏航控制、⾃动解缆、并⽹和解列控制、停机制动控制、安全保护系统、就地监控、远程监控。

⼀、系统运⾏时控制：1、偏航系统控制：偏航系统的控制包括三个⽅⾯：⾃动对风、⾃动解缆和风轮保护。

1)⾃动对风正常运⾏时偏航控制系统⾃动对风，即当机舱偏离风向⼀定⾓度时，控制系统发出向左或向右调向的指令，机舱开始对风，当达到允许的误差范围内时，⾃动对风停⽌。

2)⾃动解缆当机舱向同⼀⽅向累计偏转2~3圈后，若此时风速⼩于风电机组启动风速且⽆功率输出，则停机，控制系统使机舱反⽅向旋转2~3圈解绕；若此时机组有功率输出，则暂不⾃动解绕；若机舱继续向同⼀⽅向偏转累计达3圈时，则控制停机，解绕；若因故障⾃动解绕未成功，在扭缆达4圈时，扭缆机械开关将动作，此时报告扭缆故障，⾃动停机，等待⼈⼯解缆操作。

永磁同步风力发电机的设计概述永磁同步风力发电机是一种高效能、可靠性好、实用性强的风力发电机，是利用风能转化成电能的主要设备之一。

与传统的异步发电机相比，它具有转速高、功率密度大、体积小、结构简单等优点。

工作原理永磁同步风力发电机的工作原理与其他同步发电机基本相同，即利用永磁体和转子产生磁力线，通过定子线圈和电源之间的相互作用将机械能转换为电能。

具体来说，当转子转动时，永磁体和转子之间的磁场产生旋转磁流，切割了定子线圈上的导体，从而产生感应电动势，使发电机输出电能。

设计参数永磁同步风力发电机的设计参数主要包括额定电压、额定功率、额定转速、极对数等。

其中，额定电压和额定功率是发电机的最基本参数，反映了发电机的额定性能；额定转速则影响发电机的效率和电力特性，是设计中非常关键的参数；极对数则决定了发电机的转速与电压之间的关系，与发电机的最大输出功率密切相关。

设计流程永磁同步风力发电机的设计流程主要包括选择永磁材料、定子绕组设计、转子设计和磁路设计等步骤。

首先，选择合适的永磁材料，一般以稀土永磁材料为主。

其次，根据设计参数确定定子线圈的形状、绕组方式和导线截面积等参数。

然后，进行转子设计，计算出转子的参数和永磁体的磁通量。

最后，利用磁路分析软件对整个发电机的磁路进行仿真，确定各部分的参数，以实现最佳性能。

设计考虑在永磁同步风力发电机的设计过程中，需要考虑以下几个方面：1.磁路设计：合理的磁路设计能够提高发电机的效率和功率密度，应根据具体的设计参数确定磁路参数。

2.转子设计：转子的设计需要考虑转速、扭矩、惯量等因素，应根据具体的要求进行设计。

3.定子线圈设计：定子线圈是发电机中重要的部件之一，应根据具体的设计要求选择合适的材料和绕组方式。

4.控制系统设计：永磁同步发电机需要配备相应的控制系统来保证其稳定性和可靠性。

永磁同步风力发电机是一种高效、高性能、高可靠性的风力发电技术，经过科学合理的设计，可以实现最佳性能和最大限度的能量收取。

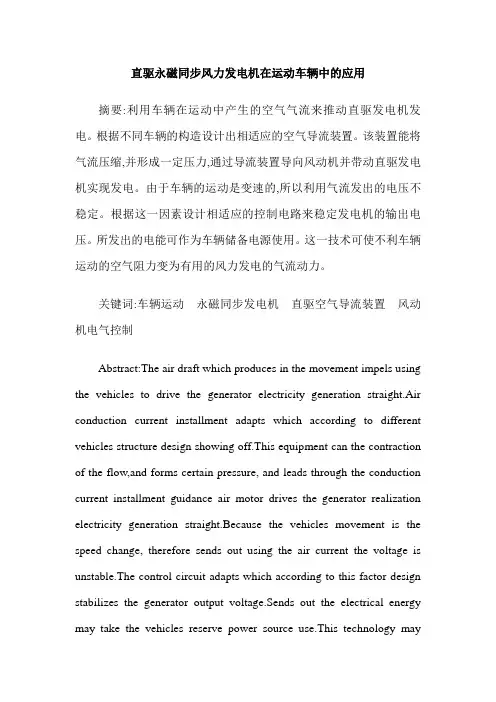

直驱永磁同步风力发电机在运动车辆中的应用摘要:利用车辆在运动中产生的空气气流来推动直驱发电机发电。

根据不同车辆的构造设计出相适应的空气导流装置。

该装置能将气流压缩,并形成一定压力,通过导流装置导向风动机并带动直驱发电机实现发电。

由于车辆的运动是变速的,所以利用气流发出的电压不稳定。

根据这一因素设计相适应的控制电路来稳定发电机的输出电压。

所发出的电能可作为车辆储备电源使用。

这一技术可使不利车辆运动的空气阻力变为有用的风力发电的气流动力。

关键词:车辆运动永磁同步发电机直驱空气导流装置风动机电气控制Abstract:The air draft which produces in the movement impels using the vehicles to drive the generator electricity generation straight.Air conduction current installment adapts which according to different vehicles structure design showing off.This equipment can the contraction of the flow,and forms certain pressure, and leads through the conduction current installment guidance air motor drives the generator realization electricity generation straight.Because the vehicles movement is the speed change, therefore sends out using the air current the voltage is unstable.The control circuit adapts which according to this factor design stabilizes the generator output voltage.Sends out the electrical energy may take the vehicles reserve power source use.This technology maycause the disadvantageous vehicles movement the air drag to become the useful wind power generation the air current power.KeyWords:Running vehicle;Permanent magnet synchronous generators;Directly driven air guide device;Electrical control of Wind-driven generator任何车辆在行驶中都不可避免的遇到空气阻力。

直驱式永磁同步风力发电机组建模及其控制策略一、本文概述随着全球能源需求的持续增长和环境保护的日益紧迫，风力发电作为一种清洁、可再生的能源形式，正受到越来越多的关注。

直驱式永磁同步风力发电机（Direct-Drive Permanent Magnet Synchronous Wind Turbine Generator, DDPMSG）作为一种新型风力发电技术，以其高效率、高可靠性以及低维护成本等优点，逐渐成为风力发电领域的研究热点。

本文旨在对直驱式永磁同步风力发电机组的建模及其控制策略进行深入研究。

文章将介绍直驱式永磁同步风力发电机的基本结构和工作原理，为后续建模和控制策略的研究奠定基础。

接着，文章将详细阐述直驱式永磁同步风力发电机组的数学建模过程，包括机械部分、电气部分以及控制系统的数学模型，为后续控制策略的设计提供理论支持。

在控制策略方面，本文将重点研究直驱式永磁同步风力发电机组的最大功率点跟踪（Maximum Power Point Tracking, MPPT）控制和电网接入控制。

最大功率点跟踪控制旨在通过调整发电机组的运行参数，使风力发电机组在不同风速下都能保持最佳运行状态，从而最大化风能利用率。

电网接入控制则关注于如何确保发电机组在并网和孤岛运行模式下的稳定运行，以及如何在电网故障时实现安全可靠的解列。

本文还将探讨直驱式永磁同步风力发电机组的控制策略优化问题，以提高发电机组的运行效率和稳定性。

通过对控制策略进行优化设计，可以进一步减少风力发电机组的能量损失，提高风电场的整体经济效益。

本文将对直驱式永磁同步风力发电机组的建模及其控制策略进行总结，并展望未来的研究方向和应用前景。

通过本文的研究，可以为直驱式永磁同步风力发电机组的实际应用提供理论指导和技术支持，推动风力发电技术的持续发展和优化。

二、直驱式永磁同步风力发电机组的基本原理直驱式永磁同步风力发电机组（Direct-Drive Permanent Magnet Synchronous Wind Turbine Generator，简称DD-PMSG）是一种将风能直接转换为电能的装置，其基本原理基于风力驱动、机械传动、电磁感应和电力电子控制等多个方面。

表贴式永磁同步电动机是一种广泛应用于各种电动车辆和工业设备中的电机类型。

它以其高效率、高功率密度和良好的动态特性而备受关注。

本文将介绍表贴式永磁同步电动机的典型结构和工作原理，帮助读者更好地理解和应用这一先进的电机技术。

一、电机结构1. 定子结构表贴式永磁同步电动机的定子结构采用传统的三相绕组，通常由三个对称分布的线圈组成。

这些线圈沿着定子的内部表面环绕，形成一个均匀的环形结构。

定子绕组中的导线经过绝缘处理，以防止电流泄漏和相互短路。

2. 转子结构表贴式永磁同步电动机的转子结构是其独特之处。

与传统的感应电动机不同，表贴式永磁同步电动机的转子上装有一组稀土永磁体，这些永磁体以特定的方式粘贴在转子表面上，形成了一个永磁转子。

这种设计使得电机具有更高的磁场密度和更强的磁场稳定性。

3. 轴承和冷却系统为了保证电机的稳定运行和可靠性，表贴式永磁同步电动机通常配备有高精度的轴承系统，以减少转子与定子之间的摩擦耗损。

电机还需要一个有效的冷却系统，以控制电机温度并防止过热损坏。

二、工作原理1. 磁场生成当三相交流电源施加在定子绕组上时，会产生一个旋转磁场。

这个旋转磁场会与转子上的永磁体相互作用，导致转子上的永磁体产生一个旋转磁场。

这个旋转磁场会导致转子产生转矩，驱动电机运转。

2. 同步运行由于转子上的永磁体与定子上的旋转磁场同步运行，因此这种电机被称为同步电机。

同步电机的运行速度与供电频率的倍数成正比，因此在工业应用中通常需要配合变频器等调速设备进行匹配使用。

3. 控制技术为了实现精准的转矩控制和速度调节，表贴式永磁同步电动机通常需要配合先进的电机控制技术。

磁场定向控制、矢量控制等技术可以有效地优化电机的性能，并保证其在不同工况下的稳定运行。

以上就是表贴式永磁同步电动机的典型结构和工作原理的介绍。

这种电机类型在电动汽车、轨道交通、工业机械等领域有着广泛的应用前景。

随着先进材料和电机控制技术的不断发展，表贴式永磁同步电动机必将在未来发挥越来越重要的作用。

永磁同步风力发电机的设计
永磁同步风力发电机的设计原理是基于磁场相互作用的。

它由发电机主机和控制系统两部分组成。

发电机主机包括永磁体、定子和转子。

永磁体产生一个恒定的磁场，而转子则根据风力的作用旋转。

通过磁场相互作用，产生感应电流，从而实现电能的转换。

在永磁同步风力发电机的设计中，需要考虑以下几个方面。

首先是永磁体的选择。

永磁体应具有高磁能积和稳定的磁性能，以确保发电机的高效运行。

其次是定子的设计。

通过合理布置定子的线圈，可以增加磁通，并提高发电机的输出功率。

最后是转子的设计。

转子应具有低风阻和高转速的特点，以提高发电机的转动效率。

永磁同步风力发电机相比传统风力发电机具有许多优势。

首先，永磁同步风力发电机具有更高的转速范围。

传统风力发电机的转速受限于同步发电机的特性，而永磁同步风力发电机可以实现更高的转速，从而提高发电效率。

其次，永磁同步风力发电机具有更高的功率密度。

由于永磁同步风力发电机采用高效的永磁体，其功率密度可以达到传统发电机的几倍。

最后，永磁同步风力发电机具有更低的维护成本。

传统风力发电机由于使用了大量的齿轮传动装置，容易发生故障，而永磁同步风力发电机通过减少传动装置的使用，降低了维护成本。

综上所述，永磁同步风力发电机是一种具有很大潜力的新型发电机。

通过合理的设计和优化，可以实现更高的转速、更高的功率密度和更低的维护成本。

随着技术的不断进步，相信永磁同步风力发电机将在风力发电领域发挥重要的作用。

基于PSCAD的永磁同步风力发电机模型与仿真引言永磁同步风力发电机是当前广泛应用于风力发电领域的一种发电机类型。

它具有高效、低成本和可靠性高的特点，因此被广泛用于风力发电系统中。

为了更好地理解和分析永磁同步风力发电机的性能，需要进行相关的建模和仿真。

PSCAD是一种被广泛应用于电力系统仿真的软件工具，具有强大的仿真功能和友好的用户界面。

本文将介绍基于PSCAD的永磁同步风力发电机的模型建立和仿真步骤。

永磁同步风力发电机模型永磁同步风力发电机的基本原理永磁同步风力发电机是一种将风能转化为电能的装置。

它由风轮、发电机和控制系统三部分组成。

风轮接受风能并转动，发电机将机械能转化为电能，控制系统用于调节发电机的工作状态。

永磁同步风力发电机的基本原理是利用电磁感应法，通过风轮驱动发电机转动，使导体在磁场作用下产生感应电势，从而实现发电。

PSCAD中永磁同步风力发电机模型的建立首先需要在PSCAD中选择合适的电气元件进行建模，如发电机、风轮和控制系统等。

对于永磁同步风力发电机的模型建立，可以考虑以下几个方面：1.发电机模型：选择合适的发电机模型，可以根据发电机的特性来选择合适的电气元件进行建模。

一般来说，可以选择三相感应发电机或者永磁同步发电机模型。

2.风轮模型：选择合适的风轮模型，可以考虑风轮的转动惯量、风速、风向等因素。

一般来说，可以选择转动质量、转动惯量等参数进行建模。

3.控制系统模型：选择合适的控制系统模型，可以考虑对发电机转速、电压等进行调节。

一般来说，可以选择PID控制器等控制系统进行建模。

PSCAD中永磁同步风力发电机模型的仿真步骤1.创建PSCAD项目：在PSCAD软件中创建新的项目，选取适当的工程设置和仿真参数。

2.导入电气元件模型：选择合适的电气元件模型，如发电机、风轮和控制系统等，在PSCAD中导入相应的电气元件模型。

3.连接电气元件：使用线缆进行电气元件的连接，建立起完整的永磁同步风力发电机系统。

双绕组六相永磁同步电机1.引言1.1 概述双绕组六相永磁同步电机是一种高效、低噪音、高性能的电机。

它采用六相绕组设计，具有较高的功率密度和扭矩密度，能够提供更大的输出功率和扭矩。

与传统的三相电机相比，双绕组六相永磁同步电机具有更好的控制性能和运行稳定性。

该电机的工作原理是利用永磁体产生的磁场与绕组中的电流相互作用，从而产生转矩。

其特点是转矩波动小、转速范围广、转子惯性低等。

同时，双绕组六相永磁同步电机还具有较低的损耗和较高的效率，能够在各种负载条件下稳定运行。

在应用领域上，双绕组六相永磁同步电机广泛应用于工业自动化、机床、电动汽车等领域。

其高效、高性能的特点使其成为替代传统三相电机的理想选择。

在工业自动化领域，双绕组六相永磁同步电机能够提供更高的转速、更大的转矩和更精确的控制，满足高速、高精度的生产需求。

在电动汽车领域，双绕组六相永磁同步电机能够提供更长的续航里程和更快的加速性能，提升了电动汽车的整体性能和竞争力。

总之，双绕组六相永磁同步电机是一种具有广泛应用前景和良好控制性能的电机。

随着科技的不断发展和需求的不断增长，双绕组六相永磁同步电机有望在更多领域发挥其优势，推动相关行业的发展。

1.2文章结构文章结构部分的内容如下：文章结构本篇长文主要探讨双绕组六相永磁同步电机的原理、特点、应用领域以及对其进行评价和展望。

文章分为引言、正文和结论三个部分。

在引言部分，我们将对双绕组六相永磁同步电机进行概述，介绍其基本特点和工作原理。

同时，我们将明确本文的目的，阐述我们对双绕组六相永磁同步电机的研究意义和重要性。

在正文部分，我们将详细介绍双绕组六相永磁同步电机的原理和特点。

我们将探讨其独特的绕组结构和相位配置方式，以及其优越的性能表现。

同时，我们还将讨论其与其他类型电机的比较，并探索其在各个领域的应用前景和潜力。

在结论部分，我们将对双绕组六相永磁同步电机进行评价，并总结其优点和局限性。

同时，我们将展望双绕组六相永磁同步电机的发展前景，提出可能的改进方向和研究重点，以期推动该技术在未来的应用和发展。
