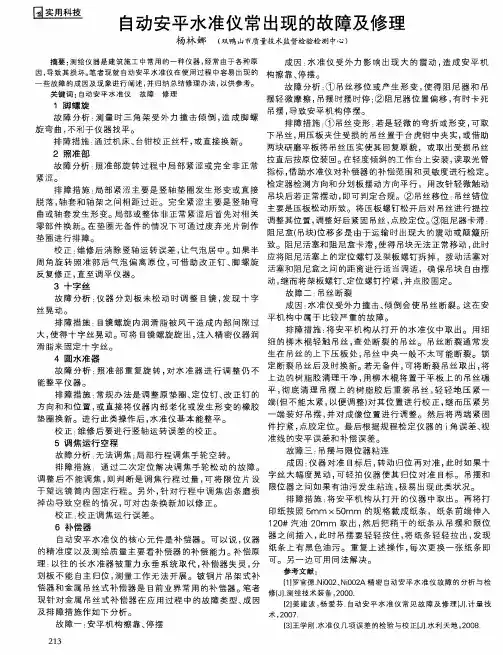

自动安平水准仪常出现的故障及修理

自动安平水准仪的常见故障及维修发表时间：2018-12-03T15:37:39.743Z 来源：《防护工程》2018年第24期作者：陈敏鹏[导读] 水准仪广泛应用于各种工程测量、大地水准测量、地震形变测量及各种机械安装等领域中陈敏鹏湘潭市计量测试检定所 411100水准仪广泛应用于各种工程测量、大地水准测量、地震形变测量及各种机械安装等领域中，主要是用于测量大地平面点之间高低关系的仪器，DS3级的自动安平水准仪由于其具有精度高、使用方便、快速、可靠等优点而得到大量的应用。

但是，当水准仪受到外力的冲撞、运输途中的震动，保管不慎或频繁使用的时候，仪器就会受到各种损害，从而影响到仪器的使用或造成i角误差等故障。

DS3级自动安平水准仪比较常见的故障注意有以下几种情况，本文按常规调修方法依次讲解。

（以AL-322型水准仪为例）1、脚螺旋故障脚螺旋由于经常使用，难免磨损、松动。

脚螺旋过于松动、运行不平稳、丝杆变形、螺套松动均会造成测量不稳定，影响仪器的正常使用。

因此，首先检查脚螺旋是否有变形情况，旋转运行是否平稳正常。

如果脚螺旋变形或者损坏，则需要更换脚螺旋。

比较常见的故障是脚螺旋与压板之间松动或脱节，当仪器在运转时出现晃动现象。

这是由于脚螺旋的顶针受到磨损，夹板紧固螺钉松动导致的，只需要拧紧夹板螺丝，待脚螺旋运转平顺即可。

2、圆水泡不居中一般情况下，使用自动安平水准仪进行测量时需要水准仪整置水平，此时仪器的自动安平装置才能正常工作。

自动安平水准仪上只有一个圆水准泡，看圆水准泡是否位于圆水泡圈正中，可将水准仪转动到任意角度位置，如果出现在某一角度有圆水准泡不居中的情况，则需要调修圆水准泡。

方法是：安置水准仪，用脚螺旋使圆水准泡居中，然后将水准仪旋转180°,若圆水准泡不居中，旋转脚螺旋使圆水准泡向内移动偏移量的一半，然后用拨针拨动圆水准泡下面的调整螺丝，使圆水准泡完全居中。

此项校正需进行反复操作，直到仪器转动到任意角度位置圆水准泡都居中为止。

水准仪常见故障调校及保养摘要：水准仪是借助仪器的水平视准线作为基础。

它广泛应用于工程测量、大地水准测量、地震形变测量、各种工程水准测量与大型精密机械安装等领域中。

水准仪当受到冲撞、震动、保管不慎或频繁使用时导致出现许多故障，因此探讨快速检修及日常保养的方法是非常必要的。

关键词：水准仪；调焦螺旋；i角误差；水准器；测微器Abstract: with the level of the instrument is levels depending on the reference line as the foundation. It is widely used in engineering survey, the earth level measurement, earthquake deformation measurement, all kinds of engineering level measurement and large precision machinery installation, etc.. When the collision, and vibration level by carelessly, keeping a frequently used or lead to appear many fault, so fast repair and maintenance to explore the method is very necessary.Keywords: level;focuser spiral; standard; Micro-distance measuring device水准仪是借助仪器的水平视准线作为基础，进行高差测量的光学仪器。

主要部件有望远镜管、水准器(或补偿器)、垂直轴、基座、脚螺旋等，按结构分为微倾水准仪、自动安平水准仪、激光水准仪和数字水准仪(又称电子水准仪)；按精度分为精密水准仪和普通水准仪。

水准仪常见故障及调修作者：姜涛刘艳来源：《品牌与标准化》2014年第06期【摘要】本文主要讲述水准仪常见故障及调修方法。

【关键词】水准仪故障调修水准仪是以仪器的水平视准线作为基准线，进行高差测量的计量器具。

它广泛地用于大地水准测量、地形变测量、各种工程水准测量、石油地质勘探、建筑材料与大型精密机械安装测量等领域。

因其灵敏构件不同分为水准管水准仪、自动安平水准仪等。

水准仪经常在室外使用，受到温度、湿度、灰尘和震荡等因素的影响，经长期使用、保养不当、经受了较大的冲击，需要经常对水准仪进行检查和调修。

本人多年从事水准仪计量检定及调修工作，在实际工作中积累了许多经验，总结出一些关于水准仪故障判断及调修方法。

1 底脚螺旋松动、弯曲如果水准仪单个或多个脚螺旋弯曲、松动，将使仪器无法调整。

解决方法有两种：（1）紧固螺旋丝杆螺钉、更换螺旋丝杆；（2）修复、复正螺旋丝杆。

2 园水准器不能校正这是由于水准器玻璃破裂、液体挥发和改正螺丝松滑。

解决方法：更换圆水准器用石膏粘结固化，同时调整或更换改正螺丝。

3 竖轴转动卡滞产生原因为轴系变形，润滑表面光洁度损伤，灰沙进入，及微动弹簧顶针不到位等。

解决方法：即可对竖轴、轴套进行清洗加油，必要时可用较细的氧化鉻加动物油调和后将轴重新抛光，调整微动弹簧到位。

4 视场内十字丝倾斜、晃动这是由于目镜螺旋内润滑脂风干，导致螺旋系统内间隙过大，制动螺丝松动引起。

解决方法：可旋出目镜螺旋注入精密仪器润滑脂油，调整后紧固制动螺丝。

5 调焦运行空程解决方法：（1）如果是调焦手轮松动，拧紧调焦手轮后重新定位；（2）若不能调焦的，可以在望远镜筒内设置限位片；（3）若某一行程空程，是由于调焦齿条磨损掉齿引起的，要更换调焦齿条。

6 视准线误差（i角）校正解决方法：（1）采用前后视距离测量，可避免i角误差的影响；（2）移动水准仪分划板调整水准线误差（i角），若i角仍无法校正，对自动安平水准仪可能是由于补偿器失灵引起的，则必须更换或修复补偿器；（3）若补偿器尚能工作，则调整补偿器摆动振幅，也可适当移动棱镜位置改变少量i角。

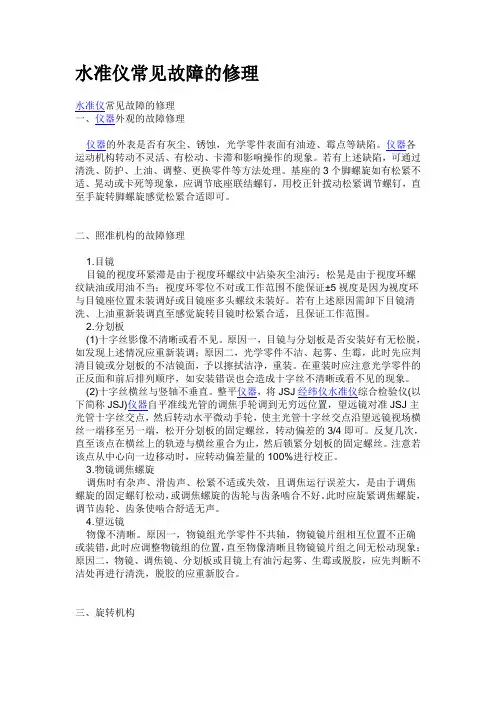

水准仪常见故障的修理水准仪常见故障的修理一、仪器外观的故障修理仪器的外表是否有灰尘、锈蚀，光学零件表面有油迹、霉点等缺陷。

仪器各运动机构转动不灵活、有松动、卡滞和影响操作的现象。

若有上述缺陷，可通过清洗、防护、上油、调整、更换零件等方法处理。

基座的3个脚螺旋如有松紧不适、晃动或卡死等现象，应调节底座联结螺钉，用校正针拨动松紧调节螺钉，直至手旋转脚螺旋感觉松紧合适即可。

二、照准机构的故障修理1.目镜目镜的视度环紧滞是由于视度环螺纹中沾染灰尘油污；松晃是由于视度环螺纹缺油或用油不当；视度环零位不对或工作范围不能保证±5视度是因为视度环与目镜座位置未装调好或目镜座多头螺纹未装好。

若有上述原因需卸下目镜清洗、上油重新装调直至感觉旋转目镜时松紧合适，且保证工作范围。

2.分划板(1)十字丝影像不清晰或看不见。

原因一，目镜与分划板是否安装好有无松脱，如发现上述情况应重新装调；原因二，光学零件不洁、起雾、生霉，此时先应判清目镜或分划板的不洁镜面，予以擦拭洁净，重装。

在重装时应注意光学零件的正反面和前后排列顺序，如安装错误也会造成十字丝不清晰或看不见的现象。

(2)十字丝横丝与竖轴不垂直。

整平仪器，将JSJ经纬仪水准仪综合检验仪(以下简称JSJ)仪器自平准线光管的调焦手轮调到无穷远位置，望远镜对准JSJ主光管十字丝交点，然后转动水平微动手轮，使主光管十字丝交点沿望远镜视场横丝一端移至另一端，松开分划板的固定螺丝，转动偏差的3/4即可。

反复几次，直至该点在横丝上的轨迹与横丝重合为止，然后锁紧分划板的固定螺丝。

注意若该点从中心向一边移动时，应转动偏差量的100%进行校正。

3.物镜调焦螺旋调焦时有杂声、滑齿声、松紧不适或失效，且调焦运行误差大，是由于调焦螺旋的固定螺钉松动，或调焦螺旋的齿轮与齿条啮合不好。

此时应旋紧调焦螺旋，调节齿轮、齿条使啮合舒适无声。

4.望远镜物像不清晰。

原因一，物镜组光学零件不共轴，物镜镜片组相互位置不正确或装错，此时应调整物镜组的位置，直至物像清晰且物镜镜片组之间无松动现象；原因二，物镜、调焦镜、分划板或目镜上有油污起雾、生霉或脱胶，应先判断不洁处再进行清洗，脱胶的应重新胶合。

水准仪kl-60检修内容概述说明以及解释1. 引言1.1 概述本文旨在对水准仪kl-60的检修内容进行说明，全面解释其结构、原理以及常见故障的排除方法。

水准仪kl-60作为一种重要的测量设备，在工程、建筑和地质等领域具有广泛应用。

通过有效的维护和检修，可确保水准仪kl-60的稳定性和精确度，进而提高测量结果的准确性。

1.2 文章结构本文共分为五个部分，每个部分包含多个小节。

首先是引言部分，其中概述了文章的主要内容和目标，并简要介绍了各个章节的组成。

接下来是对水准仪kl-60检修内容进行详细说明；然后是对整个检修过程步骤进行详解；其次是关键要点的解释与说明，包括主要零部件功能介绍、常见问题及解决方案详解以及安全注意事项和操作技巧分享；最后是结论与总结，对整篇文章进行回顾，并展望了水准仪kl-60在未来的应用前景。

1.3 目的本文的目标是为读者提供清晰易懂、系统全面的关于水准仪kl-60检修内容的指南。

通过对水准仪kl-60的结构、原理以及常见故障和排除方法的解释，读者将能够全面了解水准仪kl-60的工作原理和使用要点。

此外，本文还将详细介绍水准仪kl-60的检修过程步骤，并分享一些实践经验和操作技巧，以提高读者在实际操作中的效率和安全性。

2. 水准仪kl-60检修内容的说明2.1 检修内容概述水准仪kl-60是一种用于测量地面高程差异的精确仪器。

它通常由平台、望远镜、水平仪、支架等组成。

为了保证水准仪kl-60的正常工作和性能，定期进行检修非常重要。

2.2 kl-60水准仪的结构和原理简介kl-60水准仪具有复杂的结构，包括液体测量系统和光学系统。

液体测量系统通过液体平衡原理来确定地面高差。

而光学系统则采用望远镜和凸轮装置来实现高度读数。

2.3 kl-60水准仪常见故障及排除方法在使用kl-60水准仪的过程中，经常会遇到一些常见故障，如视线不稳定、气泡不居中或者无法读数等问题。

针对这些故障，我们需要采取相应的排除方法。

自动安平水准仪常见问题的的调修摘要：以天津森氏生产的自动安平水准仪为例，针对在检定过程中出项的问题进行分析，对修理过程加以详细说明。

关键词：水准仪修理误差自动安平水准仪借助自动安平补偿器将望远镜的视准轴在一定范围内自动安平至水平，以其精度准确、使用方便、测量快捷而逐渐受到广大用户的青睐。

根据多年的修理经验，现以天津森氏生产的自动安平水准仪为例，以精密水准仪经纬仪综合校验仪做检定标准，以JJG425-2003水准仪检定规程为检定依据，介绍一下常见问题的修理。

一、圆水泡不居中1、把水准仪安置在工作台上，调整脚螺旋，使水泡居中。

旋转水准仪，检查圆水泡是否居中，如果超差，则需调整。

圆水泡调节螺钉共有三个，从外面能看到的是两个内六角螺钉，还有一个在仪器里面。

这三个螺钉与圆水泡之间有一个弹簧片，调节螺钉的作用就是改变簧片的位置。

松螺钉时水泡会向仪器内侧也就是两个内六角螺钉的对面移动，紧螺钉时水泡会向外侧移动。

如果记不住正确的调整方向也没关系，只需记住气泡往高的一端偏的原理，先松或紧一下螺钉，同时观察水泡移动的方向，向水泡中心移动就说明调整的方向正确，反之就说明调整的方向错误。

按正确的方向调整，同时旋转水准仪180°检查，每次用脚螺旋调整偏移量的一半，再用螺钉调整另一半，反复调整，检查，直至将水准仪旋转至任意角度时水泡都居中。

2、如果水泡一面居中而旋转180°偏离中心太多，判别不出螺钉调整的方向，也可以旋转脚螺旋将水泡调整至分划圈的外侧，再调整螺钉就可判别出调整的方向了。

这样一次调居中后还不行，需按照上述方法反复操作几次直至将水准仪旋转至任意角度时水泡都居中才可以。

二、十字丝歪斜1、水准测量中，经常用到的是十字丝的横丝，因此，一般只检查横丝是否垂直与竖轴。

检查时先调平仪器，以望远镜横丝的一端对准测微光管的十字丝交点，转动水平微动手轮，使该点由横丝的一端移到另一端，若该点明显偏离横丝，则需校正。

水准仪已损坏情况说明书水准仪已损坏情况说明书一、前言水准仪是测量地面水平度和坡度的重要工具，广泛应用于建筑、道路、桥梁、铁路等工程领域。

但由于长时间使用或不当操作，水准仪可能会发生损坏，严重影响测量质量和效率。

本说明书旨在详细介绍水准仪常见的损坏情况及解决方法，以供用户参考。

二、常见损坏情况及解决方法1. 光学系统损坏：光学系统是水准仪的核心部分，一旦损坏会导致测量精度下降甚至无法使用。

主要的损坏情况有：(1) 物镜或目镜损坏：物镜和目镜是光学系统的关键零件，被粗暴地操作或遭受外力碰撞可能导致破损或偏移。

解决方法：如果仅仅是镜片划伤，可以进行镜片更换；如果镜框变形严重，就需要更换整个物镜或目镜。

(2) 望远镜丧失调节功能：水准仪的望远镜需要能够实现焦距和清晰度的调节，但长时间使用后可能会出现卡滞或调节范围不足的问题。

解决方法：首先可以试着进行清洁和润滑，如果不能解决，需要拆解望远镜并检查可能导致卡滞的零件，进行维修或更换。

(3) 光学镜片污损：水准仪在使用过程中容易受到灰尘、水滴等污物的侵入，如果不及时清理可能导致镜片产生永久性的污损。

解决方法：使用专业的清洁剂和清洁布进行清洁，避免使用刷子等硬物擦拭，以免划伤镜片。

2. 水平系统损坏：水准仪的水平系统是保证测量准确性的核心组成部分，损坏可能导致测量误差增大或无法进行准确测量。

主要的损坏情况有：(1) 水平仪气泡管损坏：水准仪中的水平仪气泡管是用来判断仪器是否水平的关键部件，如果气泡管破裂或泄气就无法准确判断水平度。

解决方法：更换损坏的水平仪气泡管，并进行校准，确保指示准确。

(2) 水平仪调节螺丝损坏：水平仪中的调节螺丝用来调整仪器的水平度，长时间使用或不当操作可能导致螺丝松动、断裂或变形。

解决方法：如果螺丝松动，可以进行重新调整；如果螺丝断裂或变形，需要更换新的螺丝。

(3) 水准仪支架损坏：水准仪支架是支撑仪器的重要组成部分，晃动或摔落可能导致支架变形或损坏。

DS3级水准仪常见故障及修理作者：姜建波赵少华杨爱芬来源：《当代人（下半月）》2018年第08期摘要：详细、准确介绍了DS3级水准仪常见的各种故障及维修方法，具有较高的参考价值和实用价值。

关键词：水准仪;故障;维修水准仪广泛应用在大地测量、建筑安装、公路交通、船舶制造等领域。

DS3水准仪（以下简称水准仪）为国家通用型产品，因其技术成熟、结构简单、准确度稳定、抗震性能较好等优点深受使用者的好评，我们通过多年修理经验的积累，总结出以下常见故障及维修方法，供读者参考。

一、基座部分（一）故障现象：脚螺丝套松动。

原因分析：由使用和运输中的振动造成。

维修方法：先扭紧脚螺丝套，再扭紧脚螺丝套锥端螺钉。

（二）故障现象：脚螺旋转动紧涩。

原因分析：脚螺母出现毛刺。

维修方法：用M6×0.75的丝攻把它溜一下或更换一只好的脚螺母。

（三）故障现象：脚螺旋弯曲。

原因分析：水准仪被摔磕过。

维修方法：更换一只好的脚螺旋。

（四）故障现象：三角弹性压板与三角底板压紧程度不够，晃动量大。

原因分析：水准仪使用一段时间后连接三角弹性压板与三角底板的螺丝松动。

维修方法：调整三角底板上的3只柱头螺丝，并注意3只脚螺旋的压紧程度应一致，并保证它们转动舒适、均匀，然后再紧固3只柱头螺丝上的螺母。

（五）故障现象：脚螺旋转动过松或过紧。

原因分析：调节套调整的不恰当。

维修方法：将调节套调整到恰当的程度。

二、水平制动、微动部分（一）故障现象：水平制动无效。

原因分析：制动螺旋、顶杆或制动块丢失。

维修方法：填补缺失的零部件。

（二）故障现象：水平微动无效。

原因分析：微动弹簧或弹簧帽、弹簧座及顶针、防脱螺帽丢失。

维修方法：填补缺失的零部件。

（三）故障现象：微动丝杆转动时过松或过紧。

原因分析：其调节套未跟进或跟进过大。

维修方法：将其调节套调整到恰当的位置。

（四）故障现象：微动丝杆转动时过于紧涩，调整其调节套也无济于事。

原因分析：微动丝母内有灰尘或出现毛刺。
