桥梁的组成与分类

桥梁基本组成
桥梁由：上部结构、下部结构、支座系统和附属设施四个基础部分组成。 上部结构：上部结构是指在线路遇到障碍而中断时，跨越这类障碍的主要 承载结构。 下部结构：包括桥墩、桥台、墩台基础。 支座系统：在桥跨结构与桥墩或桥台的支承处所设置的传力装置。 附属设施：桥面系、伸缩缝、桥头搭板、锥坡。
桥梁基本组成
L>1000
L0>150
1000≧L≧100
150≧L0≧40
100>L>30
40>L0≧20
30≧L≧8
20>L0≧5
梁式桥
梁式桥是一种在竖向荷载作用下无水平反力的结构。由于外力作用方向与承重 结构的轴线接近垂直，所以与其他同样跨径的结构体系相比，梁内产生的弯矩最大。 通常采用抗弯能力强的材料建造。
桥梁的基本组成及各组成部分 的作用
王艳 2019年8月
桥梁的定义
桥梁是在道路路线遇到江河湖泊、山谷深沟以及其他 线路（铁路或公路）等障碍物时，为了保持道路的连 续性而专门建造的人工构造物。
桥梁的主要类型
一、按受力特点分 1、梁式桥：竖向荷载作用下无水平反力。 2、拱式桥：主要承重结构是拱圈或拱肋。 3、刚架桥：主要承重结构是梁或板和立柱或竖墙整体结合在一起的钢架 结构。 4、悬索桥：悬索为主要承重结构，自重轻、构造简单、受力明确。 5、组合体系桥：几种不同体系的结构组合而成。（连续刚构，梁、拱组 合）
支座系统：在桥跨结构与桥墩或桥台的支承处所设置的传力装置。 作用：1、传递荷载。2、保证桥跨结构能产生一定的变形。
GYZ代表圆形板式橡胶 支座。 250mm指的是圆形板 式橡胶支座的直径 52mm指的是板式橡胶 支座的厚度
桥梁基本组成

1
桥台 洪水位 路堤
桥跨结构 通航水位 低水位 支座 桥墩 锥体 护坡 基础
东南大学土木工程学院
桥跨结构(上部结构) superstructure 路线中断时跨越障碍的 主要承载结构 桥墩,桥台(下部结构) substructure 支承桥跨结构并将恒载和车辆荷载传至地基的建筑物
东南大学土木工程学院
止于至善
学术及曾经的行政兼职
福建省"新世纪优秀人才支持计划"首批人选(2006入选); 福建省力学学会常务理事,实验力学专业委员会主任委员; 中国建筑学会结构抗震试验方法专业委员会委员; 中国土木工程学会土木工程试验检测与实验教学专业委员会委员; 工程结构福建省高校重点实验室常务副主任; 福州大学土木工程学院院长助理; 国内主要土木类刊物论文审稿人; 国家自然科学基金委"结构工程学科"项目评审人; 中国土木工程学会会员,中国计量测试学会高级会员; 商务部土木及机械工程项目国际招标评审专家; 教育部土木工程仪器设备评审专家.
东南大学土木工程学院
止于至善
What Are We Doing?
止于至善
Nonlinear finite element method and applications; Long span bridges (Cable-stayed bridge, arch bridge, continuous box girder bridge, Suspension bridge, et.al); Seismic analysis and evaluation of bridge structures; Bridge structural stability and vibration; Dynamic testing and analysis; Damage detection and diagnosis of structures; Structural evaluation, strengthening and long-term heath monitoring. Composite structures(Beam,Connection, frame,and structural system).

筋混凝土、钢等来建造。
拱桥
④ 型式：
(a) (c)
H
H
(e) (d)
图 1.4
a)双曲拱 c)中承式钢管拱 d)系杆拱桥 e)“飞雁式”三跨自锚式微小推力拱桥
拱桥
丫髻沙大桥 （飞雁式拱桥，76＋360＋76m， 桥梁全长1084m， 2000年建成）
刚架桥
3.刚架桥
a)
b) 路面标高
图1-2-3 刚架桥
梁式桥
梁式桥
飞云江桥 多跨简支梁，全长1721m，分跨为18x51+5x62+14x35(m)，桥面宽13m
拱桥
2.拱桥
① 组成：
主拱圈
吊 杆
② 受力特点：
桥墩（台） 纵梁（系杆）
桥墩（台）
在竖向荷载作用下，桥墩和桥台将承受水平推力，
承重 结构（拱圈或拱肋）以受压为主。
③ 用材： 抗压能力强的圬工材料（如砖、石、混凝土）和钢
拱式桥：指每孔拱跨拱脚截面内边缘之间的距离。
❖总跨径 ：∑l0 多孔桥梁中各孔净跨径之和，也称桥梁孔径，用以反映桥 下宣泄洪水的能力。
基本术语
l
❖计算跨径 ：l 桥跨结构的一切力学计算均以计算跨径l为基准。 有支座的桥梁：桥跨结构相邻两个支座中心之间的距离 拱式桥：辆相邻拱脚截面形心点之间的水平距离； 或：拱轴线两端点之间的距离。 拱轴线：拱圈（或拱肋）各截面形心点的连线。
【资料】1940.11，主跨853m的美国塔科马大桥在 建成后仅4个月，在19m/s的风速下突然垮塌，引起各 国学者的大力研究桥梁的风振问题。
基本术语
❖标准化跨径 梁式桥：指相邻两桥墩中心线的距离，或桥墩中心线与 台背前缘间的距离。 拱式、拱涵、箱涵、圆管涵、盖板涵：以净跨径为标准 跨径。 《公路工程技术标准》JTG B01-2003 及《公路桥涵设计通

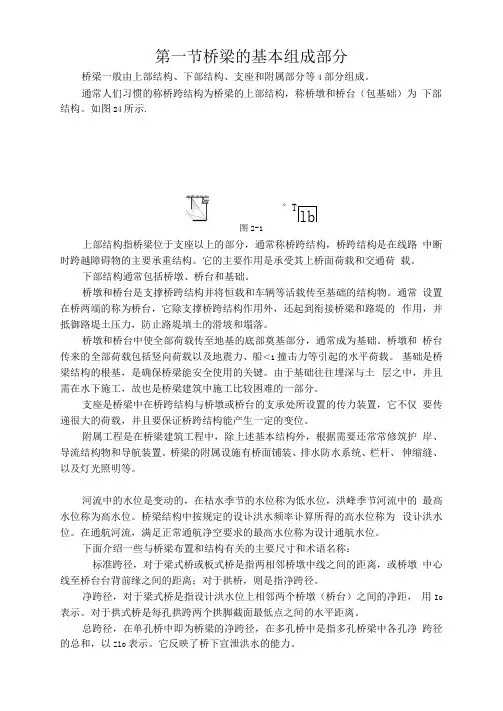

第一节桥梁的基本组成部分桥梁一般由上部结构、下部结构、支座和附属部分等4部分组成。

通常人们习惯的称桥跨结构为桥梁的上部结构，称桥墩和桥台（包基础）为下部结构。

如图24所示.lb图2-1上部结构指桥梁位于支座以上的部分，通常称桥跨结构，桥跨结构是在线路中断时跨越障碍物的主要承重结构。

它的主要作用是承受其上桥面荷载和交通荷载。

下部结构通常包括桥墩、桥台和基础。

桥墩和桥台是支撑桥跨结构并将恒载和车辆等活载传至基础的结构物。

通常设置在桥两端的称为桥台，它除支撑桥跨结构作用外，还起到衔接桥梁和路堤的作用，并抵御路堤土压力，防止路堤填土的滑坡和塌落。

桥墩和桥台中使全部荷载传至地基的底部奠基部分，通常成为基础。

桥墩和桥台传来的全部荷载包括竖向荷载以及地震力、船＜1撞击力等引起的水平荷载。

基础是桥梁结构的根基，是确保桥梁能安全使用的关键。

由于基础往往埋深与土层之中，并且需在水下施工，故也是桥梁建筑中施工比较困难的一部分。

支座是桥梁中在桥跨结构与桥墩或桥台的支承处所设置的传力装置，它不仅要传递很大的荷载，并且要保证桥跨结构能产生一定的变位。

附属工程是在桥梁建筑工程中，除上述基本结构外，根据需要还常常修筑护岸、导流结构物和导航装置。

桥梁的附属设施有桥面铺装、排水防水系统、栏杆、伸缩缝、以及灯光照明等。

河流中的水位是变动的，在枯水季节的水位称为低水位，洪峰季节河流中的最高水位称为高水位。

桥梁结构中按规定的设讣洪水频率讣算所得的高水位称为设讣洪水位。

在通航河流，满足正常通航净空要求的最高水位称为设计通航水位。

下面介绍一些与桥梁布置和结构有关的主要尺寸和术语名称：标准跨径，对于梁式桥或板式桥是指两相邻桥墩中线之间的距离，或桥墩中心线至桥台台背前缘之间的距离；对于拱桥，则是指净跨径。

净跨径，对于梁式桥是指设计洪水位上相邻两个桥墩（桥台）之间的净距，用Io 表示。

对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

总跨径，在单孔桥中即为桥梁的净跨径，在多孔桥中是指多孔桥梁中各孔净跨径的总和，以Zlo表示。
