电气二次电路原理接线图的特点

二次回路的基本知识一、二次回路图的分类二次回路图中，相应的二次设备都用国家规定的统一图形符号和文字符号来表示，把这些图形符号相互连接，从而形成控制回路、继电保护回路、测量回路、信号回路、自动装置回路，以及交流电压和交流电流回路图。

二次回路图按不同的绘制方法，分为原理图、展开图和安装图，这也是我国在电力生产中常采用的三种形式的工程图纸。

（一）原理图二次回路的原理图是体现二次回路工作原理的图纸，且是绘制展开图和安装图的基础。

所有的一次设备和二次设备，都以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，是综合在一起的。

这种接线图的优点是能够使看图者对整个二次回路的构成以及动作过程有一个整体概念。

原理图存在的一些缺点是：（1）只能表示出继电保护装置的主要元件，而对细节之处则无法表示。

（2）不能反应继电器之间连接线的实际位置，不便于维护和调试。

（3）不能反应出各元件内部的接线情况，如端子编号。

（4）标注的直流“正”、“负”极比较分散。

（5）很难表现复杂的继电保护装置。

原理图主要用于体现继电保护和自动装置的一般工作原理和装置设备的构成，无法说明各元件之间的具体连接情况，更没有标明具体的接线端子和回路编号，因此原理图不能用于现场施工，在现场工作中广泛采用展开图。

（二）展开图展开图是根据原理接线图绘制的。

展开图是将二次设备按其线圈和触点的接线回路展开分别画出的，组成多个独立回路，是安装、调试和检修的重要技术图纸，也是绘制安装接线图的主要依据。

展开图的特点如下：（1）按不同的电源回路划分成多个独立回路。

主要有交流电流回路和交流电压回路、直流回路。

直流回路按其作用可分为控制回路、合闸回路、测量回路、保护回路和信号回路等。

在这些回路中，各继电器的动作顺序是自上而下、自左而右排列的。

（2）展开图的画图特点是基于能方便的看出动作顺序及清晰地了解同类回路的连接次序。

它是将继电器的组成部分分拆展开表示。

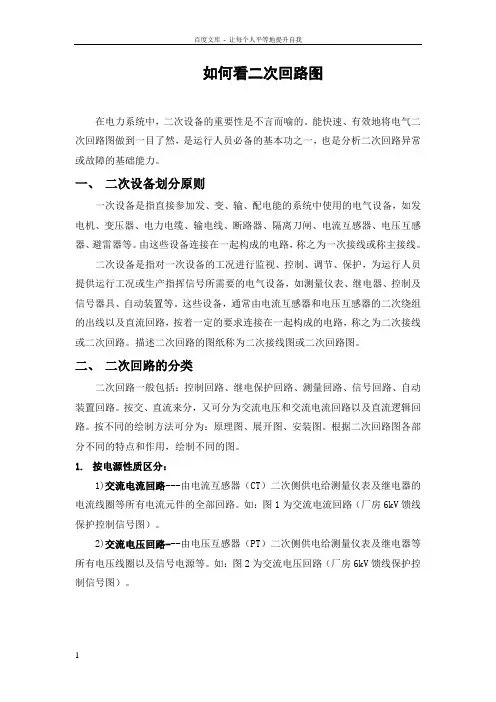

如何看二次回路图在电力系统中，二次设备的重要性是不言而喻的。

能快速、有效地将电气二次回路图做到一目了然，是运行人员必备的基本功之一，也是分析二次回路异常或故障的基础能力。

一、二次设备划分原则一次设备是指直接参加发、变、输、配电能的系统中使用的电气设备，如发电机、变压器、电力电缆、输电线、断路器、隔离刀闸、电流互感器、电压互感器、避雷器等。

由这些设备连接在一起构成的电路，称之为一次接线或称主接线。

二次设备是指对一次设备的工况进行监视、控制、调节、保护，为运行人员提供运行工况或生产指挥信号所需要的电气设备，如测量仪表、继电器、控制及信号器具、自动装置等。

这些设备，通常由电流互感器和电压互感器的二次绕组的出线以及直流回路，按着一定的要求连接在一起构成的电路，称之为二次接线或二次回路。

描述二次回路的图纸称为二次接线图或二次回路图。

二、二次回路的分类二次回路一般包括：控制回路、继电保护回路、测量回路、信号回路、自动装置回路。

按交、直流来分，又可分为交流电压和交流电流回路以及直流逻辑回路。

按不同的绘制方法可分为：原理图、展开图、安装图。

根据二次回路图各部分不同的特点和作用，绘制不同的图。

1. 按电源性质区分：1)交流电流回路---由电流互感器（CT）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

如：图1为交流电流回路（厂房6kV馈线保护控制信号图）。

2)交流电压回路---由电压互感器（PT）二次侧供电给测量仪表及继电器等所有电压线圈以及信号电源等。

如：图2为交流电压回路（厂房6kV馈线保护控制信号图）。

图1交流电流回路（厂房6kV馈线保护控制信号图）图2交流电压回路（厂房6kV馈线保护控制信号图）3)直流回路---设备控制、操作、保护、信号、事故照明等全部回路。

如：图3为直流回路（厂房6kV馈线保护控制信号图）。

图3直流回路（厂房6kV馈线保护控制信号图）2. 按用途区分：1)控制回路---由控制开关与控制对象（如断路器、隔离刀闸）的传递机构、执行（或操作）机构组成。

什么叫做电气接线图？怎样区分一次接线图和二次接线图？
按照国家颁布的有关电气技术标准，使用电气系统图形符号和文字符号表示电气装置中的各元件及其相互联系的工程图，称为电气连接图，又叫电气线路图。

电气连接图按其在电力系统中的作用，可分为一次接线图和二次接线图。

1、一次接线图也叫主接线图，是表示电能输送和电能分配路线的接线图。

与一次接线直接相连的电气设备，称为一次设备或一次元件。

一次接线图一般用单线绘出，图中的设备（如开关）位置都是无电压时的位置。

如图所示是低压配电的一次接线图，包括以下三个单元：
第一个单元由配电变压器T、电流互感器（三只）1TA、刀开关1QS、自动空气开关1QF和连接导线组成，它是电能输入部分。

第二个单元由刀开关2QS、电流互感器（三只）2TA、自动空气开关（四只）2QF~5QF和连接导线组成。

第三个单元由刀开关2QS、熔断器1FU和2FU、电流互感器（单只）3TA和4TA及连接导线组成。

第二个单元和第三个单元是电能输出（分配）部分。

T、1TA、1QS、1QF等都是一次设备。

2、二次接线图上述一次接线图所绘出的三个单元，只表明电能输送和分配，而未表明电路的控制、指示、监视、测量和保护。

表明电路的控制、指示、监视、测量和保护电器正常运行的接线图，称为二次接线图，也叫副接线图。

与二次接线直接相连的电器，称为二次设备或二次元件。

二次接线图往往只绘出一次连线图中的一个单元的某一元件。

某
一参量或表明某一功能。

例如，图2是图1中电能输入单元的电流互感器1TA（电流参量）的电流测量二次接线图。

由该图可见.电流表A就是二次元件。

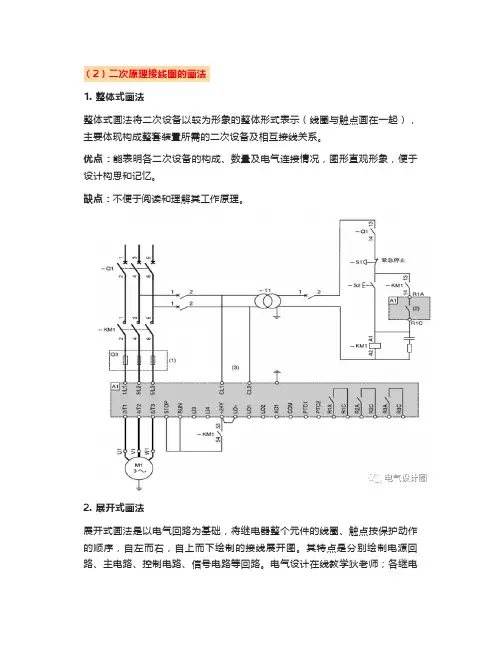

（2）二次原理接线图的画法1. 整体式画法整体式画法将二次设备以较为形象的整体形式表示（线圈与触点画在一起），主要体现构成整套装置所需的二次设备及相互接线关系。

优点：能表明各二次设备的构成、数量及电气连接情况，图形直观形象，便于设计构思和记忆。

缺点：不便于阅读和理解其工作原理。

2. 展开式画法展开式画法是以电气回路为基础，将继电器整个元件的线圈、触点按保护动作的顺序，自左而右，自上而下绘制的接线展开图。

其特点是分别绘制电源回路、主电路、控制电路、信号电路等回路。

电气设计在线教学狄老师；各继电器的线圈和触点也分开，分别画在它们各自所属的回路中，并且属于同一个继电器或元件的所有部件都应注明同样的符号。

优点：接线清晰、易于阅读，便于了解整套装置的动作程序和工作原理，特别是在表现一些复杂装置时，其优点更为突出。

1）电源回路每台电动机应有各自的控制电源。

并宜接自本台电动机主回路隔离保护电器之后、控制电器之前。

这是因为如果多台电动机共用同一路控制电源。

则各台电动机的控制回路就不能分割，既不能独立安全检修，而且一旦故障还将同时停机，造成更大损失。

控制电源应装设隔离电器和短路保护电器。

隔离和短路保护电器可选用螺旋式熔断器或带隔离功能的微型断路器。

应装设控制电源指示灯。

2）控制回路控制回路一般是由开关、按钮、信号指示，以及接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制回路，一般均是由各种典型控制电路（如延时电路、联锁电路、顺控电路等）组成。

电动机的启动控制电路是其控制电路的主要组成部分。

电动机常用的启动方式有全压启动、降压启动和软启变频启动。

常用的降压启动方式有星―三角降压启动和自耦变压器降压启动。

3）信号回路信号回路设计是各种电气设备能否实现自动控制的关键。

信号回路可分为控制信号和反馈信号两类：控制信号回路就是接受各种外部控制指令，对电动机实现控制：反馈信号回路则是通过接通各种声光信号。

反映电动机的各种状态。

一、二次回路的划分及特点在变配电系统中，连接电气设备的电路，分为一次回路和二次回路。

一次回路，又称主电路、主回路、一次系统等。

它主要由一次设备组成，包括变压器、断路器、负荷开关、隔离开关、熔断器、电容器、电抗器、母线、电力电缆、架空线路、避雷器、互感器等。

它主要起着转换电压、输送电能、分配电能的作用，相对于二次回路来讲，它的电压高、电流大。

二次回路，又称控制电路、二次接线、二次系统等。

它主要由二次设备组成，包括各种继电器、测量仪表、计量表计、控制开关、操作电源、控制电缆及控制小母线等。

它主要起着监视、测量、控制、保护及发出各种信号的作用。

如果一次系统为低压 (如交流380V)，这种二次设备又称为辅助设备。

同时通过二次回路的工作状态反映出一次设备运行的真实情况。

相对于一次回路来讲，它的电压低、电流小。

但二次设备数量多，而且二次接线远比一次接线复杂。

将二次设备按一定顺序连接起来，用来说明电气工作原理的，称为二次电路图；用来说明电气安装接线的，称为二次接线图。

如果一次系统为380V以下，二次电路图和接线图又可称为辅助电路图和辅助接线图；如果主要用于电气控制，又可称为控制电路图和控制接线图。

电气一次、二次设备组成方框图如图所示。

电气一次的分类电气一次设备根据其在生产中的作用可以分为六大类：(1)生产和转换电能的设备。

如发电机将机械能转换为电能、电动机将电能转换成机械能、变压器将电压升高或降低等，以满足输配电需要。

(2)接通或断开电路的开关电器。

如断路器、隔离开关、熔断器、接触器等。

它们用于电力系统正常或事故状态时，将电路闭合或断开。

(3)限制故障电流和防御过电压的电器。

如限制短路电流的电抗器和防御过电压的避雷器等。

(4)接地装置。

它是埋入地中直接与大地接触的金属导体及与电气设备相连的金属线。

无论是电力系统中性点的工作接地或保护人身安全的保护接地，均同埋入地中的接地装置相连。

(5)载流导体。

如裸导体、电缆等。

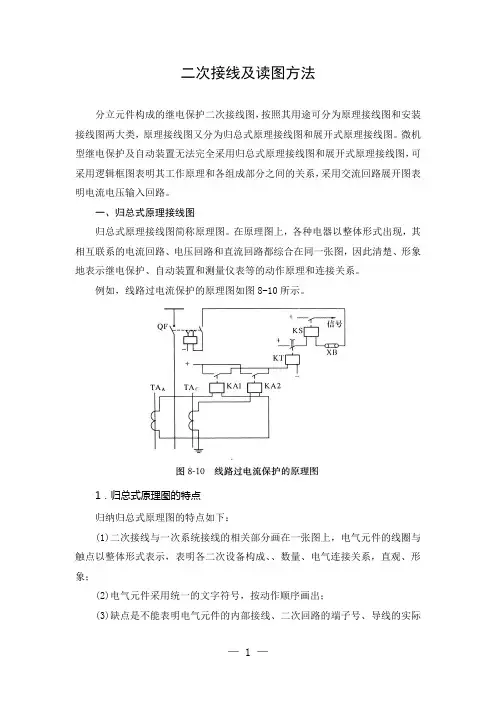

二次接线及读图方法分立元件构成的继电保护二次接线图，按照其用途可分为原理接线图和安装接线图两大类，原理接线图又分为归总式原理接线图和展开式原理接线图。

微机型继电保护及自动装置无法完全采用归总式原理接线图和展开式原理接线图，可采用逻辑框图表明其工作原理和各组成部分之间的关系，采用交流回路展开图表明电流电压输入回路。

一、归总式原理接线图归总式原理接线图简称原理图。

在原理图上，各种电器以整体形式出现，其相互联系的电流回路、电压回路和直流回路都综合在同一张图，因此清楚、形象地表示继电保护、自动装置和测量仪表等的动作原理和连接关系。

例如，线路过电流保护的原理图如图8-10所示。

1．归总式原理图的特点归纳归总式原理图的特点如下：(1)二次接线与一次系统接线的相关部分画在一张图上，电气元件的线圈与触点以整体形式表示，表明各二次设备构成、、数量、电气连接关系，直观、形象；(2)电气元件采用统一的文字符号，按动作顺序画出；(3)缺点是不能表明电气元件的内部接线、二次回路的端子号、导线的实际连接方式。

2．归总式原理图的应用归总式原理图可用来分析保护动作行为。

例如，根据线路过电流保护的工作原理，利用图8-10分析线路发生短路时保护的动作过程：①短路电流通过电流互感器C A TA TA 和，变换后流人KAl 和KA2，当电流大于继电器动作值时，KAl 和KA2动作，动合触点闭合；②KAl 和KA2的触点接通时间继电器KT 的线圈电源，经过整定延时其延时闭合的动合触点闭合；③KT 的触点经信号继电器KS 的线圈、断路器QF 辅助触点接通跳闸线圈YT 电源，使QF 跳闸，同时KS 发出保护动作信号。

由于原理接线图能够给读者对整体装置和回路的构成一个明确的整体概念，可用于表示继电保护、自动装置的工作原理和构成所需的设备，因此可作为二次回路设计、绘制展开式原理图等其他工程图的原始依据，但不能直接作为施工图纸。

二、展开式原理接线图展开式原理接线图简称展开图。

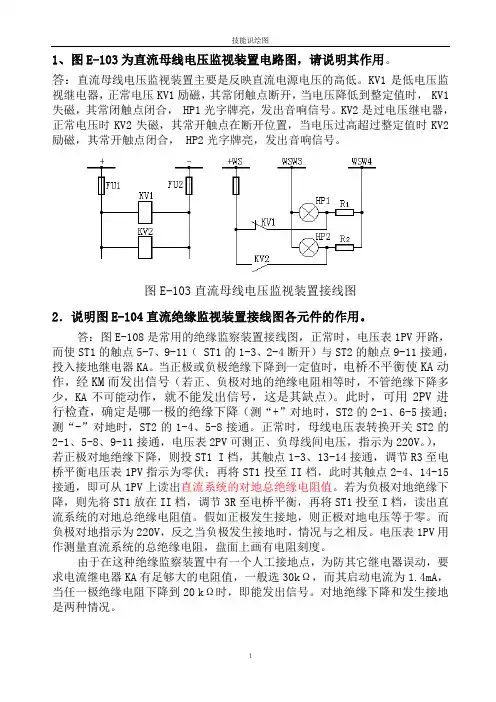

1、图E-103为直流母线电压监视装置电路图，请说明其作用。

答：直流母线电压监视装置主要是反映直流电源电压的高低。

KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。

KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。

图E-103直流母线电压监视装置接线图2．说明图E-104直流绝缘监视装置接线图各元件的作用。

答：图E-108是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。

当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。

此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。

正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V。

），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。

若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。

假如正极发生接地，则正极对地电压等于零。

而负极对地指示为220V，反之当负极发生接地时，情况与之相反。

电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。

由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。

轻松看懂电气二次接线图和原理图轻松看懂电气二次接线图和原理图一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。

二次接线图的内容二次接线图是由二次设备所组成的低压回路。

它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。

二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。

在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。

二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。

（1）原理图凡表示动作原理的二次接线图统称为原理图。

由于元件的表示方法不同，原理图包括：a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。

总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。

它的缺点是，如果元件甚多时，接线互相交叉显得凌乱，元件端子及连线均无标号，使用常感不便。

展开式原理图展开式原理图又简称展开图，它完全由另一种形式绘制而成。

交流回路与直流回路是互相分开的。

在交流回路中，又分为交流电流回路和交流电压回路。

在展开图中，继电器的线圈和触点是分开的，分别用规定的图形和文字符号加以注明，容易显示它们的功能。

任何一条回路是由按钮、触点、线圈等依电流通过的方向，由左至右，由上而下排列起来，就构成完整的展开图。

在图的右侧，尚有文字说明回路的作用，可进一步帮助了解回路的动作过程。

由于展开图条理清晰，能一条一条分析和检查，因此，在实际工作中用的最多。

屏面布置图屏面布置图应满足下列一些要求：1、凡需经常监视的仪表和继电器，都不要布置得太高；2、操作元件，如控制元件、调节开关、按钮等的高度要适中，使得操作调节方便，它们之间应留有一定的距离，操作时，不致影响相邻的设备；3、对于检查和试验较多的设备，应位于屏的中部，而且，同一类型的设备应布置在一起，这样检查和试验都比较方便。

电气二次接线图和基础原理图详解简介电气二次接线图和基础原理图是电气工程中常见的图形表示方法，用于描述电气设备及其电路之间的连接关系和基础原理。

本文将详细介绍电气二次接线图和基础原理图的概念、作用、常见符号和绘制方法。

电气二次接线图概念电气二次接线图是一种用于表示电气设备及其电路的图形化工具。

它通过符号和线路连接的方式，清晰地展示了各个电气设备之间的连接关系。

电气二次接线图通常用于低压电气系统的设计、维护和故障排除。

作用电气二次接线图有以下几个重要作用：1. 展示电气装置的连接关系：电气二次接线图能够直观地展示电气设备之间的连接关系，包括电源、开关、保护装置等的连接方式和线路走向。

展示电气装置的连接关系：电气二次接线图能够直观地展示电气设备之间的连接关系，包括电源、开关、保护装置等的连接方式和线路走向。

展示电气装置的连接关系：电气二次接线图能够直观地展示电气设备之间的连接关系，包括电源、开关、保护装置等的连接方式和线路走向。

2. 方便故障排除：通过查看电气二次接线图，可以迅速定位电气设备的故障点，提高故障排除的效率。

方便故障排除：通过查看电气二次接线图，可以迅速定位电气设备的故障点，提高故障排除的效率。

方便故障排除：通过查看电气二次接线图，可以迅速定位电气设备的故障点，提高故障排除的效率。

3. 便于维修和修改：电气二次接线图可以作为电气系统的文档化记录，便于设备的维护和修改工作。

便于维修和修改：电气二次接线图可以作为电气系统的文档化记录，便于设备的维护和修改工作。

便于维修和修改：电气二次接线图可以作为电气系统的文档化记录，便于设备的维护和修改工作。

常见符号在电气二次接线图中，有一些常见的符号被广泛使用。

以下是一些常见的符号及其代表的设备或元件：- 点线：代表连接的点，通常表示电气设备之间的连接点。

- 水平直线：表示电路的导线或连接线。

- 竖直直线：表示电路中的断路器、开关等设备。

- 箭头：表示电流的流向。
