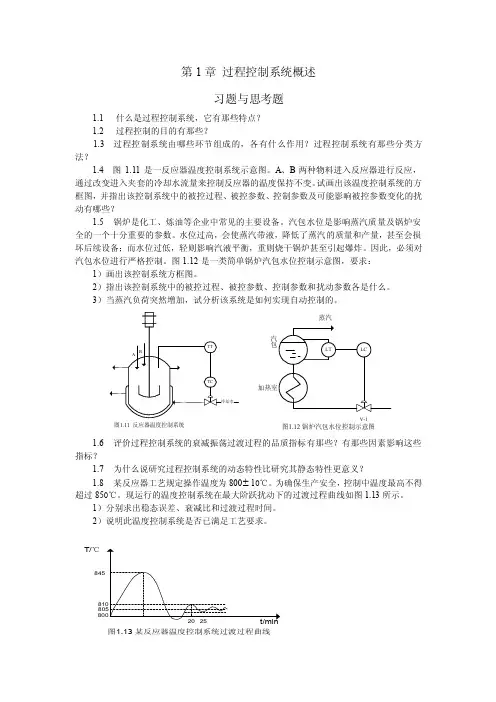

第1章 过程控制系统概述习题与思考题1.1 什么是过程控制系统，它有那些特点？1.2 过程控制的目的有那些？1.3 过程控制系统由哪些环节组成的，各有什么作用？过程控制系统有那些分类方法？1.4 图1.11是一反应器温度控制系统示意图。
A 、B 两种物料进入反应器进行反应，通过改变进入夹套的冷却水流量来控制反应器的温度保持不变。
试画出该温度控制系统的方框图，并指出该控制系统中的被控过程、被控参数、控制参数及可能影响被控参数变化的扰动有哪些？1.5 锅炉是化工、炼油等企业中常见的主要设备。
汽包水位是影响蒸汽质量及锅炉安全的一个十分重要的参数。
水位过高，会使蒸汽带液，降低了蒸汽的质量和产量，甚至会损坏后续设备；而水位过低，轻则影响汽液平衡，重则烧干锅炉甚至引起爆炸。
因此，必须对汽包水位进行严格控制。
图1.12是一类简单锅炉汽包水位控制示意图，要求：1）画出该控制系统方框图。
2）指出该控制系统中的被控过程、被控参数、控制参数和扰动参数各是什么。
3）当蒸汽负荷突然增加，试分析该系统是如何实现自动控制的。
V-1图1.12 锅炉汽包水位控制示意图1.6 评价过程控制系统的衰减振荡过渡过程的品质指标有那些？有那些因素影响这些指标？1.7 为什么说研究过程控制系统的动态特性比研究其静态特性更意义？1.8 某反应器工艺规定操作温度为800 10℃。
为确保生产安全，控制中温度最高不得超过850℃。
现运行的温度控制系统在最大阶跃扰动下的过渡过程曲线如图1.13所示。
1）分别求出稳态误差、衰减比和过渡过程时间。
2）说明此温度控制系统是否已满足工艺要求。
T/℃图1.13 某反应器温度控制系统过渡过程曲线1.9 简述过程控制技术的发展。
1.10 过程控制系统与运动控制系统有何区别？过程控制的任务是什么？设计过程 控制系统时应注意哪些问题？第3章 过程执行器习题与思考题3.1 试简述气动和电动执行机构的特点。
3.2 调节阀的结构形式有哪些？3.3 阀门定位器有何作用？3.4 调节阀的理想流量特性有哪些？实际工作时特性有何变化？3.5 已知阀的最大流量min v q =50m 3，可调范围R=30。

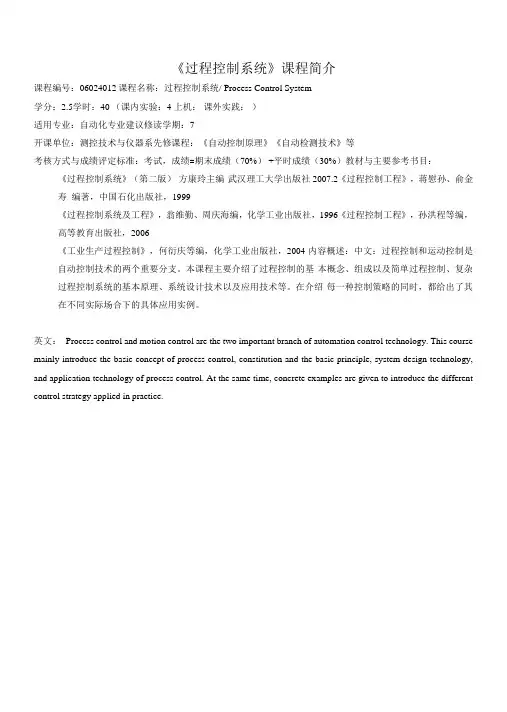

《过程控制系统》课程简介课程编号：06024012课程名称：过程控制系统/ Process Control System学分：2.5学时：40 （课内实验：4 上机：课外实践：）适用专业：自动化专业建议修读学期：7开课单位：测控技术与仪器系先修课程：《自动控制原理》《自动检测技术》等考核方式与成绩评定标准：考试，成绩=期末成绩（70%） +平时成绩（30%）教材与主要参考书目：《过程控制系统》（第二版）方康玲主编武汉理工大学出版社2007.2《过程控制工程》，蒋慰孙、俞金寿编著，中国石化出版社，1999《过程控制系统及工程》，翁维勤、周庆海编，化学工业出版社，1996《过程控制工程》，孙洪程等编，高等教育出版社，2006《工业生产过程控制》，何衍庆等编，化学工业出版社，2004内容概述：中文：过程控制和运动控制是自动控制技术的两个重要分支。
本课程主要介绍了过程控制的基本概念、组成以及简单过程控制、复杂过程控制系统的基本原理、系统设计技术以及应用技术等。
在介绍每一种控制策略的同时，都给出了其在不同实际场合下的具体应用实例。
英文：Process control and motion control are the two important branch of automation control technology. This course mainly introduce the basic concept of process control, constitution and the basic principle, system design technology, and application technology of process control. At the same time, concrete examples are given to introduce the different control strategy applied in practice.《过程控制系统》教学大纲课程编号：06024012课程名称：过程控制系统/ Process Control System学分：2.5学时：40 (课内实验：4 上机：课外实践： )适用专业：自动化专业建议修读学期：7一、课程性质、目的与任务本课程是自动化专业必修课。
第一章过程控制系统概述1.五大参量：温度、压力、流量、物位（液位）、成分2.过程控制系统的组成：控制器，执行器，被控过程和测量变送等组成；除被控对象外都是变送单元。
过程控制系统由两大部分组成:过程仪表和被控对象过程控制系统由三大部分组成:检测变送单元，控制器，被控对象。
系统中的名词术语：1）被控过程：生产过程中被控制的工艺设备或装置（即从被控参数检测点至调节阀之间的管道或设备）。
2）检测变送器：检测量转换为统一标准的电信号。
3）调节器（控制器）：实时地对被控系统施加控制用。
4）执行器：将控制信号进行放大以驱动调节阀。
5）被控参数：被控过程内要求保持稳定的工艺参数。
6）控制参数：使被控参数保持期望值的物料量或能量。
7）设定值：被控参数的预定值。
8）测量值：测量变送器输出的被控参数值。
9）偏差：设定值与测量值之差。
10）扰动作用：作用于被控对象并引起被控变量变化的作用。
11）控制作用：调节器的输出（控制调节阀的开度）。
控制器，执行器和检测变送环节称为过程仪表；过程控制系统由过程仪表和被控过程组成。
3.性能指标：包含了对控制系统的稳定性、准确性和快速性三方面的评价。
稳态误差ess：描述系统稳态特性的唯一指标（静态指标）。
衰减比n：n<1,表示过渡过程为发散振荡;n=1,表示过渡过程为等幅振荡;n>1,表示过渡过程为衰减振荡。
一般为4:1-10:1，4:1为理想指标，也是用来调试的。
前馈，反馈控制特点（1）反馈控制系统：根据系统被控参数与给定值的偏差进行工作；是按照偏差进行调节，达到减小或消除偏差的目的；偏差值是系统调节的依据；可以有多个反馈信号；属于闭环控制系统。
（2）前馈控制系统：根据扰动大小进行控制，扰动是控制的依据；控制及时；属于开环控制系统；实际生产中不采用第二章过程检测仪表控制器输出:1.电动仪表：4-20mA，DC（远距离）；1-5V，DC（短距离）气动仪表：20-100Kpa（100m）直流电流4-20mA，空气压力20-100Kpa为通用标准信号。
可编辑修改精选全文完整版教学大纲英文课程名称：Process Control课程编号：0201508总学时：48 （其中理论课学时：44 实验学时：4）总学分：3先修课程：微机原理与接口技术、自动控制理论Ⅰ、检测仪表及检测技术适用专业：自动化开课单位：电子信息与控制工程学院自动化教研室执笔人：张新荣审校人：刘星萍一、课程教学内容第一章绪论第一节过程控制系统的组成及其分类简单控制系统的组成；控制系统按照给定信号分类；按照控制结构分类。
第二节过程控制系统的特点第三节过程控制系统的质量指标第四节过程控制系统的发展概况自动化控制系统的几个发展时期的时间。
第二章被控过程的数学模型第一节概述建立被控过程数学模型的目的；被控过程数学模型的类型。
第二节解析法建立过程的数学模型单容水槽过程、双容水槽过程数学模型机理建模方法；液阻、液容的概念；阶跃响应曲线特点；有时延单容水槽过程、有时延双容水槽过程数学模型；多容过程数学模型。
第三节响应曲线辨识过程的数学模型由对象阶跃响应曲线用作图法及两点法确定对象的传递函数。
第三章变送单元第一节概述变送的基本概念。
各种差压变送器结构、原理、特点。
第三节温度变送器温度变送器组成、工作原理及线性化原理。
第七节微型化、数字化和智能化变送器变送器的发展趋势；各种微型化、数字化和智能化变送器的结构、原理。
第四章调节单元概述调节器基本概念；PID控制规律；各控制规律的特点；参数改变对控制质量的影响。
第一节 DDZ—Ⅲ型调节器DDZ-Ⅲ型调节器输入部分；PI部分；PD部分；硬手动；软手动电路；输出部分工作原理。
第二节改进型调节器抗积分饱和调节器；微分先行PID调节器；比例微分先行PID调节器。
第三节数字式调节器数字式调节器组成、特点、应用。
第五章执行单元第一节概述执行器的作用；执行器的分类。
第二节电动执行机构电动执行机构结构、工作原理。
第三节气动执行机构气动执行机构结构、工作原理、作用形式。
第四节气动薄膜调节阀调节阀的工作原理；调节阀的分类；调节阀的选择。
第一章过程控制系统概述1.五大参量：温度、压力、流量、物位（液位）、成分2.过程控制系统的组成：控制器，执行器，被控过程和测量变送等组成；除被控对象外都是变送单元。
过程控制系统由两大部分组成:过程仪表和被控对象过程控制系统由三大部分组成:检测变送单元，控制器，被控对象。
系统中的名词术语：1）被控过程：生产过程中被控制的工艺设备或装置（即从被控参数检测点至调节阀之间的管道或设备）。
2）检测变送器：检测量转换为统一标准的电信号。
3）调节器（控制器）：实时地对被控系统施加控制用。
4）执行器：将控制信号进行放大以驱动调节阀。
5）被控参数：被控过程内要求保持稳定的工艺参数。
6）控制参数：使被控参数保持期望值的物料量或能量。
7）设定值：被控参数的预定值。
8）测量值：测量变送器输出的被控参数值。
9）偏差：设定值与测量值之差。
10）扰动作用：作用于被控对象并引起被控变量变化的作用。
11）控制作用：调节器的输出（控制调节阀的开度）。
控制器，执行器和检测变送环节称为过程仪表；过程控制系统由过程仪表和被控过程组成。
3.性能指标：包含了对控制系统的稳定性、准确性和快速性三方面的评价。
稳态误差ess：描述系统稳态特性的唯一指标（静态指标）。
衰减比n：n<1,表示过渡过程为发散振荡;n=1,表示过渡过程为等幅振荡;n>1,表示过渡过程为衰减振荡。
一般为4:1-10:1，4:1为理想指标，也是用来调试的。
前馈，反馈控制特点（1）反馈控制系统：根据系统被控参数与给定值的偏差进行工作；是按照偏差进行调节，达到减小或消除偏差的目的；偏差值是系统调节的依据；可以有多个反馈信号；属于闭环控制系统。
（2）前馈控制系统：根据扰动大小进行控制，扰动是控制的依据；控制及时；属于开环控制系统；实际生产中不采用第二章过程检测仪表控制器输出:1.电动仪表：4-20mA，DC（远距离）；1-5V，DC（短距离）气动仪表：20-100Kpa（100m）直流电流4-20mA，空气压力20-100Kpa为通用标准信号。
