引风机基础施工方案施工作业指导书

  • 格式：doc
  • 大小：151.00 KB
  • 文档页数：16

一、 页脚内容0 发放编号： 文件编号： 伊犁新天年产20 亿立方米煤制天然气项目热电站土建安装工程 引风机基础

施工作业指导书

迪尔集团有限公司 2013年7月 一、 页脚内容1 伊犁新天年产20 亿立方米煤制天然气项目热电站土建安装工程引风机基础

施工作业指导书

编制：

审核：

批准：

批准日期： 年 月 日 一、

页脚内容0 目 录

1.适用范围 .......................................................................................................................... 1 2.编制依据 ......................................................................................................................... 1 3.作业项目概述 ................................................................................................................. 1 5.作业条件 ......................................................................................................................... 2 6.作业顺序 ......................................................................................................................... 2 7.作业方法 ......................................................................................................................... 3 8.工艺质量要求 ................................................................................................................. 5 9.质量记录 ......................................................................................................................... 6 10.计量工器具测量记录 .................................................................................................... 7 10.1埋件安装过程中所使用的计量器具，必须是校验合格，且在有效期内； ......... 7 10.2本项目作业主要测量工器具：50米钢卷尺、5米钢卷尺、水准仪、经纬仪、弹簧秤、框式水平仪等； ............................................................................................................ 7 10.3每日施工前，应对所使用的计量工器具进行详细的检查，确保工器具的完好性，使用过程要保护好各工器具。 ........................................................................................ 7 10.4测量人员必须熟悉各工器具的正确操作方法，关键数据测量时，需技术熟练人员进行专项测定和读数。 ........................................................................................................ 7 11.安全管理、文明施工及环境保护 ................................................................................ 7 一、

页脚内容1 1.适用范围 本作业指导书适用于伊犁新天年产20亿立方米煤制天然气项目热电站引风机房工程引风机基础施工作业。 2.编制依据 2.1、施工图纸图纸号: T09033I-201CC04-02、T09033I-201CC05-02 2.2、《火电施工质量验收评定标准（土建工程篇）》 2.3、《电力建设施工及验收技术规范（建筑工程篇）》 2.4、《电力建设安全工作规程》 2.5、《安全监理实施细则》 2.6、《建筑施工工艺手册》 2.7、《钢筋焊接及验收规程》JGJ18—2003 2.8、《建筑工程施工质量验收统一标准》（GB50300-2001） 2.9、《砼外加剂应用技术规范》GB50119－2003 2.10、《施工现场临时用电安全技术规范》JGJ46－88 2.11、《混凝土结构工程施工及验收规范》GB50204-2002 2.12、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2011 2.13、《工程测量规范》GB50026-93 3.作业项目概述

伊犁新天年产20亿立方米煤制天然气项目热电站引风机房工程引风机基础，该基础为钢筋砼独立基础，材料要求：钢筋HRB335级12，设备基础采用C35砼，垫层C20砼。引风机基础一共8个。

4.作业准备 一、 页脚内容2 4.1、施工前，地基须经有关部门检验后，方可进入下道工序。 4.2、施工前必须熟悉图纸，核对钢筋的规格、型号、数量是否与图纸相符。

4.3、施工中用的所有材料、机械及工器具已备齐待用。 4.4、主要施工机械及工器具的配备。 主要施工机具表 4.4、主要施人员的安排。 人员计划表 5.作业条件 5.1施工机械设备及工器具经检验合格，且在有效期内。 5.2引风机基础相关施工图纸及技术文件到位。 5.3测量器具检测合格，且在有效期内，并建立使用管理台账。 5.4施工道路畅通，场地平整。设备到场堆放整齐，方便清点，便于及时转运。 5.5认真对全体施工人员进行技术（安全、环境）交底，施工过程中要严格做好质量检验记录。 5.6配备施工电源，安装临时照明。 6.作业顺序

序号 名称 型号 数量

1 圆盘锯 1台

2 电焊机 BN-400 1台

3 水准仪 DS32 1台

4 钢卷尺 50m、5m 2把

5 插入式振捣棒 ZX70 5条

6 全站仪 RTS632 1台

7 切断机 QJ40-1 1台

8 弯曲机 GW40-3 1台

序号 工种 人数（人） 1 模板工 15 2 架子工 10 3 钢筋工 15 4 砼工 10 5 技术人员 6 6 管理人员 3 一、

页脚内容3 施工工序：熟悉图纸→定位放线→基坑清槽→基础垫层→钢筋绑扎→模板支设→基础砼。根据引风机基础施工图纸，引风机基础分三次施工。第一次垫层砼的施工。第二次基础砼浇筑的施工。第三次二次灌浆施工，二次灌浆需设备到货后在厂家及工艺专业的配合指导下进行。 7.作业方法 7.1 垫层模板 清槽后经有关部门验收后，根据图纸轴线说明支设垫层模板，支设时每边宽出基础边100mm。 支设完毕后，在垫层模板的周围抄测上平线，以控制砼的标高。 7.1.1垫层砼 根据图纸要求，垫层砼的强度为C20。浇筑前由技术人员对班组下发技术交底。浇筑时，先将垫层模板内基槽用水湿润，砼浇筑过程中及时检测砼的塌落度，砼入模后，用振捣棒及时振捣，根据垫层控制线用木搓板搓平，随后覆盖塑料薄膜。 7.1.2 垫层砼的养护 砼浇筑12小时后，及时洒水养护，砼上面覆盖一层塑料薄膜。连续养护不得小于7d。 7.2 基础施工 7.2.1 基础模板 支设模板前根据基础外形尺寸进行模板制作。要清理垫层表面杂物，由现场技术人员放出基础中心线、弹出基础边线、预埋件位置线。 基础外围搭设双排落地式脚手架，搭设形式参照脚手架施工方案，搭设高度5米。 基础模板采用支撑架和基础内穿直径为14的对拉螺杆加固。水平间距为600mm，竖向间距不大于600mm。要求扣件和螺栓必须撑紧，对拉螺杆必须上双螺帽。竖向间距以侧面模板底向上300mm为设置点，支撑体系必须牢固可靠，以保证基础外侧尺寸的正确。支设完模板后，清除模内尘土、石、杂物等，检查模板的轴线、标高及预留空洞的准确性。 预留孔模具：模具制作采用木模板钉制，表面涂刷隔离剂，上口比设计尺寸大10cm，底部采用钢筋支撑加固，上部采用钢管加固，保证位置及浇筑时不发生变形。 7.2.2 基础钢筋

合集下载

引风机作业指导书

引风机作业指导书

四川电建三公司作业指导书名称：#3锅炉引风机安装编号：批准：审核：校核：编制：目录1、编制依据〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃22、工程概况〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃23、施工准备〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃24、施工步骤及技术要求〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃45、质量保证措施〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃76、安全文明施工〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃87、附图〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃9一、编制依据成都电力机械厂《AN静叶可调轴流通风机使用说明书》《电力建设施工及验收技术规范》锅炉机组篇《火电施工质量检验及评定标准》锅炉篇《电力建设安全工作规程》（火力发电厂部分）二、工程概况：广安电厂二期工程#3炉配备2台AN静叶可调轴流通风机，AN静叶可调轴流通风机是根据脉动原理进行工作，叶轮上游和下游的静压力几乎相等，当流体通过叶轮时，传递给流体的能量主要是指在叶轮下游的以动能形式出现的有用的能量。

流体从叶轮流出的是涡流,可由安装在叶轮下游的后导叶直接流入相连接的扩压器,使全部动能转换成所需要的静压。

风机主要由：进气箱、进口集流器、进口导叶调节器、进口集流器、机壳及后导叶、转子（带滚动轴承）、扩压器组成；进气箱内设有导流板，以提高气流的均匀性；沿径向布臵的后导叶既可稳定和引导通过叶轮后的气流沿轴向流动，还可以连接外壳与芯筒，并使之同心对中。

叶轮为钢板压型焊接结构，由于其叶片具有比较理想的空气动力学特性，因而不仅有较高的气动效率，而且还具有很好的耐磨性。

引风机安装作业指导书

引风机安装作业指导书

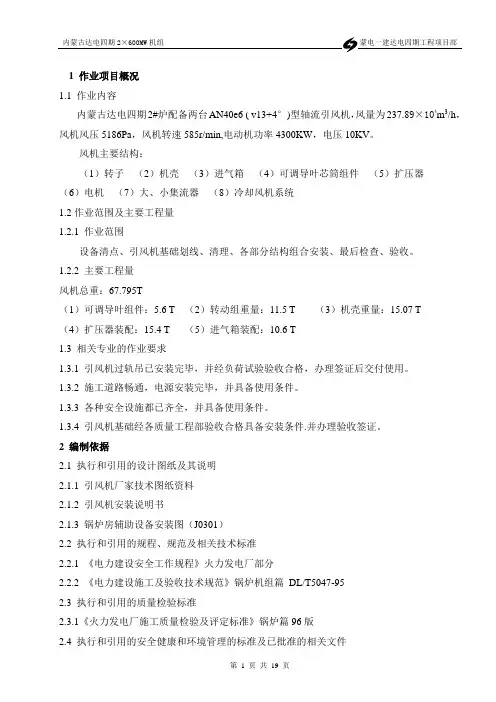

1 作业项目概况1.1 作业内容内蒙古达电四期2#炉配备两台AN40e6 ( v13+4°)型轴流引风机，风量为237.89×104m3/h，风机风压5186Pa，风机转速585r/min,电动机功率4300KW，电压10KV。
