深海立管姿态监测的分布式光纤传感技术任鹏申宇李轩周智*(大连理工大学土木工程学院辽宁大连116024)摘要：针对恶劣服役环境下深海立管水下姿态的不确定性与铺管过程中立管的大变形易损特性，提出基于分布式光纤应变传感的深海立管姿态在线监测方法。

本文采用空间曲线重构算法处理立管表面获取的光纤应变信息，构建了集传感技术、信息处理、可视化输出于一体的立管姿态监测系统，通过柔性模型立管对监测方法的有效性进行了验证。

结果表明，本方法能够有效跟踪模型立管的姿态变化，特别是针对模拟铺管过程的可视化效果良好；姿态监测数据与实际几何形态比较吻合，适合作为深海立管长期健康监测与完整性管理的潜在技术手段。

关键词：深海立管;姿态监测;分布式光纤传感;曲线重构算法;中图分类号:P752文献标识码:AA Distributed Fiber Optic Sensing Technology for Shape Monitoring of Deepwater riserREN Peng,LI Xuan,SHEN Yu,ZHOU Zhi*(School of Civil Engineering,Dalian University of Technology,Liaoning,Dalian,116024)Abstract:The shape of the deepwater riser is uncertain in a harsh environment,especially the large deformation characteristic during a pipe-laying process.This paper proposed a distributed fiber optic strain sensing based method for on-line shape monitoring of deepwater riser.A type of spatial curve reconstruction algorithm has been utilized to handle the fiber strain obtained on the surface of risers.Thus,an on-line shape monitoring system has been constructed by integrating sensing technology,data process and visualized output.The effectiveness of the method is verified by flexible model riser tests.The test results show that the change of the actual shape can be tracked by this method and the measured data agree well with the actual geometric one.The visualization plays a good role on simulating the pipe-laying process.This study meets the long-term monitoring and the integrity management for deepwater risers potentially.Keywords：Deepwater riser,Shape monitoring,distributed fiber optic sensing,spatial curve reconstruction algorithm引言随着我国南海油气资源的开发逐步拓展到3000米左右的深海，作为油气输送生命线的深海立管大量投入使用。

第38卷第2期2020年3月应用科学学报JOURNAL OF APPLIED SCIENCES—Electronics and Information EngineeringVol.38No.2Mar.2020DOI:10.3969/j.issn.0255-8297.2020.02.002•特邀论文•分布式光纤传感技术在煤矿地质监测中的应用李世念1,2，张旭苹1，宋宏2，陈健3，张益昕1，陆金波2，赵晓京21.南京大学智能光传感与调控教育部重点实验室，南京2100932.中国煤炭地质总局勘查研究总院，北京1000393.中国煤炭地质总局广东煤炭地质局，广州510170摘要：煤炭一直是中国的主体能源，煤矿地质监测是煤矿安全生产的重要保障.分布式光纤传感技术具有感测点连续、高精度、抗电磁干扰、耐腐蚀等优点，在煤矿地质监测中有重要的应用.该文介绍了布里渊光时域反射（Brillouin optical time domain reflectometry,BOTDR）技术在煤矿地质监测中的应用.重点介绍了采用分布式光纤传感技术进行采空区地层变形监测的方法和结果.结果表明，分布式光纤监测技术能够满足煤矿地质监测需求，具有良好的应用前景.关键词：光纤传感；布里渊光时域反射；煤矿地质监测；采空区稳定性；地层变形监测中图分类号：TD325文章编号：0255-8297(2020)02-0215-11Distributed Optical Fiber Sensing Technology and Its Application in Coal Mine Safety ProductionLI Shinian1,2,ZHANG Xuping1,SONG Hong2,CHEN Jian3,ZHANG Yixin1,LU Jinbo2,ZHAO Xiaojing21.Key Laboratory of Intelligent Optical Sensing and Manipulation,Ministry of Education,Nanjing University,Nanjing210093,China2.General Prospecting Institute,China National Administration of Coal Geology,Beijing100039,China3.Guangdong Coal Geology Bureau,China National Administration of Coal Geology,Guangzhou510170,ChinaAbstract:Coal is the main source of energy in China,and coal mine geological monitor-ing is an important guarantee for the safe production of coal mines.Distributed opticalfiber sensing technology has the advantages of sensing continuity,high precision,anti-electromagnetic interference and corrosion resistance,and has been applied in coal-mine收稿日期：2019-12-08基金项目：国家自然科学基金（No.61540017,No.61405090,No.61627816）；中国煤炭地质总局科技创新项目（No.ZMKJ-2018-04,No.ZMKJ-2019-J10）资助通信作者：张旭苹，教授，博导，研究方向为分布式光纤传感技术及其应用、光电信号探测与处理、光电集成传感等.E-mail:xpzhang@216应用科学学报第38卷geological monitoring in recent years.First,this paper introduces the principle of Bril-louin optical time-domain reflectometry(BOTDR)technology and its applications in thecoal-mine geological monitoring.Second,a practical application of BOTDR to monitor thedeformation of coal-mine goaf is demonstrated.It shows that the distributed optical fibermeasurement could sufficiently meet the requirements of coal-mine geological monitoringand has a good application prospect.Keywords:optical fiber sensing,Brillouin optical time domain reflectometry(BOTDR),coal-mine geological monitoring,goaf stability,formation deformation monitoring煤炭是中国重要的主体能源，在能源供给结构中处于重要战略和主导地位.中国煤炭资源储量丰富，预测地质储量超过4.5万亿吨.煤炭在一次能源生产和消费结构中常年占据60%以上，到2020年，国内一次能源消费总量控制约48亿吨标准煤，煤炭消费控制在62%以内[1].预计到2050年煤炭在一次能源生产中仍将占50%[2].以煤为主的能源结构在相当长的一个时期内不会改变，开发利用煤炭资源是能源禀赋、能源结构和经济社发展的必然选择.在煤矿开采生命周期中，实现煤炭的绿色开采和安全生产是关系煤炭工业持续健康发展的头等大事.因此，煤矿地质保障技术及装备作为煤矿高效、安全、绿色开发的关键技术之一，被列入高产高效矿井的五大保障体系.随着中国浅层煤炭资源储量的不断减少，煤炭的开采深度逐渐向深部发展[3].深部巷道处于高地应力、高地温、高渗透压的特殊地质条件下[4]，容易引发剧烈的巷道变形和采场矿压，进而导致发生岩爆与冲击地压事故、煤与瓦斯突出事故、突水事故的几率增加[5]，严重影响煤矿的安全生产.目前通常采用地质勘查、物探、钻探、化探等技术解决煤层结构、瓦斯赋存、水害防治等煤矿地质问题，保障煤矿的安全生产[6].上述技术在煤矿地质保障中发挥了重要作用，但也存在传感器使用寿命较短、电学传感器存在安全隐患、难以实时测量等方面的问题.分布式光纤传感技术具有感测点连续分布、抗电磁干扰、应变测量精度高、韧性好、抗变形、磨损能力强等适合工程应用的特点，非常符合地质和工程安全监测的应用需求[7-9].近年来，研究者利用分布式光纤传感技术，在油气管道安全监测[10]、岩土工程安全监测[11]、石油勘探[12]、输电线路安全监测[13]等领域中都开展了不同程度的研究和应用.本文介绍了目前煤矿地质监测中分布式光纤传感技术的一些应用，并给出了在煤矿采空区地层稳定性监测中的应用实例.1分布式光纤传感原理光波与光纤介质中的粒子相互作用产生散射.光纤中的散射光包括瑞利散射（Rayleigh scattering）、布里渊散射（Brillouin scattering）、拉曼散射（Raman scattering），如图1所示.图1散射光谱分布图Figure1Scattering spectrum distribution第2期李世念，等：分布式光纤传感技术在煤矿地质监测中的应用217布里渊散射是由光子和声学声子的相互作用产生的，由于存在多普勒效应，布里渊散射光相对于入射光存在一个布里渊频移νB.当探测脉冲光注入传感光纤后，其在光纤沿线各位置处产生的背向布里渊散光沿光纤原路返回到光纤入射端，且各位置处νB的数值与该位置处光纤的应变量之间呈现出良好的线性关系，可表示为v B(ε)=v B(0)+d v B(ε)dεε(1)式中，v B(ε)为实际测量出的布里渊频率的漂移量，v B(0)为当应变为0时的布里渊频率的漂移量，d v B(ε)dε为比例系数，在1550nm波长其取值约为493MHz/%.通过测量光纤中的背向布里渊散射光的频率漂移量v B就可以得到光纤沿线的应变分布信息，从而实现分布式光纤应变传感.在目前发展较成熟的基于布里渊散射的分布式光纤应变感测技术中，布里渊光时域反射（Brillouin optical time-domain reflectometry,BOTDR）技术基于光时域反射原理与自发布里渊散射，可以实现单端检测而不需要提供回路光纤，在岩土与地质工程中具有明显优势.目前商用的BOTDR仪器测试距离通常可达数十km，在空间分辨率为m量级的情况下，应变测试精度可保证在数十µε量级.2煤矿地质光纤监测技术介绍国内外研究者利用分布式光纤传感技术，在煤矿地质监测领域中开展了不同程度的试验和研究.本文主要介绍布里渊光时域反射光纤传感技术在煤矿安全高效生产监测中的应用. 2.1煤矿井筒变形监测技术作为煤矿生产的咽喉通道，矿山井筒是保证煤矿安全生产的一个重要环节.煤矿开采深度逐渐增加、复杂的地质条件、环境因素等使井壁的受力情况也复杂多变[14].煤矿采动、地应力变化、地下水位下降、井壁混凝土腐蚀等情况，导致井筒在服役过程中受到不均匀荷载作用和有害化学环境腐蚀等因素的多重破坏.从而诱发井筒内部结构的力学损伤和化学变化，使井壁结构承载力急剧下降而失效.严重威胁煤矿工人生命安全并给煤矿造成巨大的经济损失[15].因此，实时监测井壁的应力、应变状态对于保证煤矿的安全生产尤为重要[16].目前井筒变形的监测方法主要有利用精密水准仪、钢丝基准线法、激光垂准仪、GPS等直接测量技术和基于传感器（如测斜仪、压力计、应变计）的间接推演方法[17]，但这些方法难以实现对井筒变形进行长期、连续、实时、稳定的监测.同时，由于井壁所处的复杂地质条件和环境因素，传统电学传感器很容易受到井壁变形、水和化学腐蚀等恶劣环境的影响而失效.近年来，利用光纤传感技术对煤矿井筒变形进行监测引起研究者的极大关注.最初主要采用光纤光栅技术对井筒变形的监测和预警开展研究[18-19].与光纤光栅传感技术相比，分布式光纤传感技术具有分布式、不漏点的测量优势，在煤矿井筒变形监测中也取得了较好的应用效果.通常情况下，分布式光缆的布设方式如图2所示.文献[20]研究了不同的光纤传感器粘贴方式、粘接材料和施工工艺对监测效果的影响，为井筒变形的分布式光纤监测提供了经验和理论基础.文献[21]基于BOTDR光纤传感技术，研究传感光缆的布设方法和异常变形的检测方法，得出了灌浆引起的井筒变形的演化规律.文献[22]利用分布式光纤应变传感技术对治理井壁渗漏期间的井筒变形情况进行监测，获得了壁后注浆技术治理井壁渗漏过程中的井筒应变数据，进一步分析了注浆液的扩散情况.光纤传感技术已经在煤矿井筒变形监测中获得了一定程度的试验和应用，为煤矿井筒变形监测提供了一种新型、可靠、准确和实时的监测方法.218应用科学学报第38卷图2井筒变形监测分布式光纤布设示意图Figure2Schematic diagram of distributed optical fiber layout for wellbore deformation monitoring2.2巷道变形光纤监测技术深部巷道处于高地应力、高地温、高渗透压的特殊地质环境，各种煤矿安全事故的发生几率很高.特别是当巷道走向的岩体强度不均匀时（如巷道穿过软硬交替的岩层、含水断层或裂缝等），局部软弱部位的变形破坏带来的应力不均会进一步加剧巷道其他部位的失稳，进而破坏整段巷道[23].因此，实时监测巷道及其周围岩体的变形情况，针对变形严重的部位进行重点监测和治理，对确保深部煤炭资源安全、高效开采作用重大[24].近年来，国内外研究者利用分布式光纤应变监测技术，对煤矿开采过程中巷道表面及周围岩体的变形情况开展了一些试验和研究，并取得了一定的研究成果.文献[25]将分布式光缆安装在开挖面前方的钻孔中，利用BOTDR技术实时监测全断面岩石掘进机（tunnel boring machine,TBM）掘进巷道过程中围岩变形行为，解决了传统传感器只能安装于掘进面后方而无法监测掘进面前方的应变和变形的问题，为围岩变形控制工作提供了重要参考.文献[26-27]采用BOTDR光纤应变传感技术，针对巷道顶板变形监测场景下的光缆选取和布设工艺开展研究，并通过室内试验建立起顶板沉降变形与光纤应变之间的关系模型.文献[28-29]将分布式光缆植入巷道底部钻孔，在工作面回采过程中实时监测光缆的应变变化，进而分析巷道底板下方围岩的变形破坏范围和演化特征.分布式光纤传感技术的应用，为煤矿巷道及其围岩变形和破坏的演化特征研究提供了一种全新的技术手段.2.3煤矿采动覆岩变形光纤监测技术矿井开采过程中，覆岩变形是影响煤矿开采安全性的关键问题之一.地下开采导致上覆地层应力的重新分布，在重力等构造应力的作用下，工作面上覆岩层发生变形、分离、破裂和坍塌.上覆岩层的变形和垮塌会破坏巷道安全，进而引发突水事故、冲击地压、瓦斯突出等灾害，给煤矿安全生产带来重大隐患；同时也会引起地下水位下降、地表沉陷、环境破坏等多种生态环境问题.因此，实时、准确地监测覆岩变形的分布和破坏范围并分析其动力学特征和演化规律，可以为煤矿地质灾害的评价和预测提供可靠的数据支撑，同时对保障煤矿的安全生产具有十分重要的意义.目前，针对上覆岩层的变形和破坏常用的分析和测量方法有：经验公式[30]、相似材料模第2期李世念，等：分布式光纤传感技术在煤矿地质监测中的应用219拟试验[31]、数值模拟[32]、物探方法[33].这些方法提高了覆岩变形的计算或估算精度，为保障煤矿的安全、高效生产提供了支持.但在实际应用过程中，上述方法存在定量化水平不高，难以准确反映上覆岩层的变形、破坏和垮塌的全过程等问题.研究者们将光纤传感器或分布式光缆植入地表或煤巷的钻孔中，监测覆岩的变形和受力情况，并针对覆岩变形开展了研究.文献[34]将3种不同的变形感测光缆植入工作面上方的地表钻孔中，利用分布式的BOTDR技术监测煤炭地下采动过程中的覆岩变形情况，研究了开采下覆岩的变形和破坏过程.文献[35]在煤矿工作面斜上方的两个不同角度钻孔中植入分布式光缆，利用BOTDR光纤感测技术监测煤层开采过程上覆岩层的动态受力和变形的情况，并结合覆岩的岩性组合分析了垮落带和导水裂隙带的发育高度.文献[36-38]利用光纤光栅和分布式光纤传感技术，针对采场覆岩变形开展了一系列模拟试验，将光栅传感器或分布式光缆埋入岩土试验模型，研究了煤炭开采过程中光纤应变与采场覆岩垮落演化特征之间的关系.文献[39-40]利用分布式光纤传感技术开展针对煤矿采动过程中覆岩变形的试验模拟和现场研究，通过构建试验模型和地表钻孔中植入分布式光缆，研究了煤炭采动引起的覆岩变形的变形模式.与传统的监测方法相比，光纤传感技术为研究覆岩变形的提供了一种更准确的方法.通过在煤巷上覆岩层中布设光纤传感器或光缆，可以实时感测煤岩开采过程中覆岩的应变状态，分析覆岩变形和破裂的动力学过程.对预防煤矿灾害和地表生态保护具有重要意义.3采空区地层变形监测研究采空区是因开采作业引发的围岩变形、失稳而产生位移、开裂、破碎、垮落，甚至上覆岩土层整体弯曲、下沉所引起的地表变形和破坏的区域，是引起地面塌陷和地裂缝形成的原因之一.采空区上覆岩体的坍塌变形对地表形态、土地资源及农田、地面建筑、铁路公路、地下水、地表水等会造成较大的影响和破坏，严重影响采空区上覆及其周围环境内人们正常的生产和生活，进而带来一系列严重的经济和社会问题.随着城市化进程的不断加快，城市边界不断扩展，煤矿采空区土地成为城市发展的重要自然资源.建筑物下方采空区、铁路（地铁）下方采空区、公路下方采空区等问题成为城市发展进程中面临的重要问题[41].因此分析采空区的剩余变形量和评价采空区的稳定性，对于保障城市建设、维护公共安全具有重要意义.目前，采空区地层变形的监测主要以地面沉降监测技术为主，如合成孔径干涉雷达（interferometric synthetic aperture radar，InSAR）技术、遥感影像、GPS技术等.这些技术都是通过对地表变形情况进行测量来反演地层变化情况，但无法获得地层各层位的真实变形数据，对于地下各层位的沉降变形情况并没有有效的观测手段.分布式光纤感测技术具有分布式特点，可以感知测量感测光缆沿线每一点的应变变化.感测光缆本身纤细微小，易于施工植入到钻孔内，因此可以感知测量钻孔内全地层的变形情况，并实现全地层变形的精细化测量.本文选取某条经过煤矿采空区的地铁线路开展地层稳定性的分布式光纤监测技术研究，监测地铁施工过程中采空区上覆岩层的变形情况.综合地层变形布设和监测的要求，选择了直径为5mm的金属基应变感测光缆用于采空区覆岩地层整体变形的监测，其主要性能参数和光纤结构分别如表1和图3所示；选取了点距为5m的定点式应变感测光缆用于采空区局部地层变形的精细监测，其主要性能参数和光纤结构分别如表2和图4所示；选取温度感测光缆用于变形数据的温度补偿，其主要性能参数和光纤结构分别如表3和图5所示.以上3种光缆具有良好的抗拉和抗压强度、较高的应变传递性能，能够满足钻孔的布设和监测需求，光220应用科学学报第38卷缆布设方式如图6所示.监测设备采用南京法艾博光电科技有限公司自主研发的基于BOTDR原理的Ada-3032D 型分布式光纤应变/温度监测系统，该设备能够获取传感光纤上任意点处的布里渊散射光频谱信息并据此同步解算出沿传感光缆的应力场、温度场以及损耗分布，具有单端无损监测、监测精度高、传感距离长以及测量重复性好等优点.图3金属基应变感测光缆Figure3Metal-reinforced sensing optical cable图45m定点式应变感测光缆Figure45m interval fixed point sensing optical cable表1金属基光缆性能参数Table1Performance parameters of metal-reinforced sensing optical cable参数类型参数值光纤类型单模光缆类型金属基纤芯数量1光缆直径/mm 5.0光缆重量/(kg/km)38表25m定点光缆性能参数Table2Performance parameters of5m interval fixed point sensingoptical cable参数类型参数值光纤类型SM G.652b纤芯数量1光缆直径/mm 5.0,8.0定点点距/m5第2期李世念，等：分布式光纤传感技术在煤矿地质监测中的应用221图5温度感测光缆Figure5Temperature sensing cable表3温度感测光缆性能参数Table3Performance parameters of temperature sensing cable参数类型参数值光纤直径/mm3光缆强度/N长期200，短期400最小弯曲半径/mm动态20D，静态10D工作温度/◦C–20∼+85图6光缆布设示意图Figure6Schematic diagram of optical cable layout222应用科学学报第38卷埋入钻孔的光缆与地层稳定耦合之后，针对该处采空区的覆岩变形情况进行了多组测量，图7分别为5m定点光缆和金属基应变感测光缆的应变曲线.对比两种类型光缆的应变曲线可知，定点光缆具有良好的局部地层的应变感知能力且各定点之间的变形不会互相影响，使局部地层的应变测量更加精细；金属基应变感测光缆更能反映出地层的整体变化情况，不同地层之间的变形相互影响，共同作用于整个地层的变形曲线.该处地铁未开始施工，两组光缆观测到的多期应变结果并没有明显差异，表明该处采空区目前处于稳定状态.但在后期地铁线路的施工过程中，是否会对采空区地层变形产生影响，需要在工程开展后对光纤变形数据持续监测分析.图7地层应变曲线Figure7Formation strain curve4结语分布式光纤传感技术具有抗电磁干扰、无名火、本质安全、抗腐蚀等特点，近年来在煤矿地质监测领域逐渐受到重视并得到应用.本文介绍了分布式光纤传感技术在煤矿地质监测中的一些应用，重点介绍了采用分布式光纤传感技术对采空区地层变形进行监测的方法和结果.结果表明，分布式光纤传感技术能够适应煤矿复杂的地质环境，准确、实时、可靠地监测煤矿中不同地层或结构的变形情况，与传统方法相比具有明显的优势，应用前景良好.参考文献:[1]能源发展战略行动计划（2014-2020年）[J].中华人民共和国国务院公报，2014(33):9-16.Energy Development Strategy Action Plan(2014-2020)[J].The Bulletin of the State Council of the People’s Republic of China,2014(33):9-16.(in Chinese)[2]林柏泉.我国煤矿安全现状分析[J].能源技术与管理，2006,31(2):3.Lin B Q.Analysis of coal mine safety in China[J].Energy Technology and Management,2006, 31(2):3(in Chinese)[3]Zhou H,Qu C K,Hu D W,et al.In situ monitoring of tunnel deformation evolutions fromauxiliary tunnel in deep mine[J].Engineering Geology,2017,221:10-15.第2期李世念，等：分布式光纤传感技术在煤矿地质监测中的应用223 [4]Yang S Q,Chen M,Jing H W,et al.A case study on large deformation failure mechanism ofdeep soft rock roadway in Xin’an coal mine,China[J].Engineering Geology,2017,217:89-101.[5]谢和平，周宏伟，薛东杰，等.煤炭深部开采与极限开采深度的研究与思考[J].煤炭学报，2012,37(4):535-542.Xie H P,Zhou H W,Xue D J,et al.Research and consideration on deep coal mining and critical mining depth[J].Journal of China Coal Society,2012,37(4):535-542.(in Chinese) [6]张庆贺，杨科，袁亮，等.基于位移连续监测的采场两带变形垮落特性试验研究[J].工程科学与技术，2019,51(3):36-42.Zhang Q H,Yang K,Yuan L,et al.Experimental study on deformation and collapse char-acteristics of two stope belts based on continuous displacement monitoring[J].Advanced Engi-neering Sciences,2019,51(3):36-42.(in Chinese)[7]Ohno H,Naruse H,Kihara M,et al.Industrial applications of the BOTDR optical fiberstrain sensor[J].Optical Fiber Technology,2001,7(1):45-64.[8]Habel W R,Krebber K.Fiber-optic sensor applications in civil and geotechnical engineering[J].Photonic Sensors,2011,1(3):268-280.[9]Giallorenzi T G,Bucaro J A,Dandridge A,et al.Optical fiber sensor technology[J].IEEE Transactions on Microwave Theory and Techniques,1982,30(4):472-511.[10]Ren L,Jiang T,Jia Z G,et al.Pipeline corrosion and leakage monitoring based on thedistributed optical fiber sensing technology[J].Measurement,2018,122:57-65.[11]隋海波，施斌，张丹，等.地质和岩土工程光纤传感监测技术综述[J].工程地质学报，2008,16(1):135-143.Sui H B,Shi B,Zhang D,et al.Review on fiber optic sensor-based monitoring techniques for geological and geotechnical engineering[J].Journal of Engineering Geology,2008,16(1): 135-143.(in Chinese)[12]Yu G,Cai Z,Chen Y,et al.Borehole seismic survey using multimode optical fibers in a hybridwireline[J].Measurement,2018,125:694-703.[13]张旭苹，武剑灵，单媛媛，等.基于分布式光纤传感技术的智能电网输电线路在线监测[J].光电子技术，2017,37(4):221-229.Zhang X P,Wu J L,Shan Y Y,et al.On-line monitoring of power transmission lines in smart grid based on distributed optical fiber sensing technology[J].Optoelectronic Technology, 2017,37(4):221-229.(in Chinese)[14]宋许根，陈从新，夏开宗，等.竖井变形破坏机制与继续使用可行性探究[J].岩土力学，2017,38(A1):221-229.Song X G,Chen C X,Xia K Z.et al.Research on deformation mechanism and feasibility of continuous use of mine shaft[J].Rock and Soil Mechanics,2017,38(A1):221-229.(in Chinese) [15]刘娟红，卞立波，何伟，等.煤矿矿井混凝土井壁腐蚀的调查与破坏机理[J].煤炭学报，2015,40(3):528-533.Liu J H,Bian L B,He W,et al.Investigation and destruction mechanism on corrosion ofconcrete shaft in coal mine[J].Journal of China Coal Society,2015,40(3):528-533.(in Chinese)[16]Han T,Yang W H,Yang Z J,et al.Monitoring study of shaft lining concrete strain infreezing water-bearing soft rock during mine shaft construction period in west China[J].Procedia Engineering,2011,26:992-1000.[17]王坚，高井祥.井筒变形监测理论与方法[M].武汉：武汉大学出版社，2018.[18]朱磊，柴敬，陈娜.基于光纤光栅技术的井筒变形监测[J].煤矿安全，2017,48(3):140-143.Zhu L,Chai J,Chen N.Shaft deformation monitoring based on fiber Bragg grating[J].Safety in Coal Mines,2017,48(3):140-143.(in Chinese)[19]黄明利，吴彪，刘化宽，等.基于光纤光栅技术的井壁监测预警系统研究[J].土木工程学报，2015,48(A1):424-428.Huang M L,Wu B,Liu H K,et al.The development of shaft monitoring and early warning system based on the technology offiber Bragg grating[J].China Civil Engineering Journal,2015, 48(A1):424-428.(in Chinese)[20]Liu Z,Gao G,Xu F,et al.Optical fiber sensing technology in deformation monitoring shaftof Jinchuan Mine[J].Rock Mechanics:Achievents and Ambitions,2012:31-34.224应用科学学报第38卷[21]Piao C,Yuan J,Shi B,et al.Application of distributed optical fiber sensing technology inthe anomaly detection of shaft lining in grouting[J].Journal of Sensors,2015(2015):1-8. [22]郭建伟，涂兴彦，朱伟强，等.基于光纤应变测试技术的井筒壁后注浆井壁变形监测[J].煤矿安全，2015,46(3):153-159.Guo J W,Tu X Y,Zhu W Q,et al.Deformation monitoring of grouting behind the wellbore wall based on optical fiberstrain test technology[J].Safety in Coal Mines,2015,46(3):153-159.(in Chinese)[23]Wang H,Zheng P Q,Zhaow J,et al.Application of a combined supporting technology withU-shapedsteel support and anchor-grouting to surrounding soft rockreinforcement in roadway [J].Journal of Central South University,2018,25(5):1240-1250.[24]Zhao Z G,Zhang Y J,Li C,et al.Monitoring of coal mine roadway roof separation basedon fiber Bragg grating displacement sensors[J].International Journal of Rock Mechanics and Mining Sciences,2015,74:128-132.[25]Tang B,Cheng H.Application of distributed optical fiber sensing technology in surroundingrock deformation control of TBM-excavated coal mine roadway[J].Journal of Sensors,2018, 2018:1-10.[26]侯公羽，谢冰冰，江玉生，等.基于BOTDR的光纤应变与顶板沉降变形关系的模型构建与试验研究[J].岩土力学，2017,38(5):1298-1304.Hou G Y,Xie B B,Jiang Y S,et al.Theoretical and experimental study of the relationship between optical fiberstrain and settlement of roof based on BOTDR technology[J].Rock and Soil Mechanics,2017,38(5):1298-1304.(in Chinese)[27]侯公羽，谢冰冰，江玉生，等.用于巷道沉降变形监测的光纤锯齿状布设技术与原理[J].岩土力学，2017,38(A1):96-102.Hou G Y,Xie B B,Jiang Y S,et al.Sawtooth layout technology and principle of fiber used in deformation monitoring of roadway subsidence[J].Rock and Soil Mechanics,2017,38(A1) 96-102.(in Chinese)[28]孙斌杨，张平松，付茂如，等.采场底板岩层破坏规律光纤测试方法与效果[J].合肥工业大学学报(自然科学版)，2017,40(5):701-707.Su B Y,Zhang P S,Fu M R.et al.Fiber optic test and results of failure law of floors trata in coal mining sit[J].Journal of Hefei University of Technology(Natural Science),2017,40(5): 701-707.(in Chinese)[29]张平松，张丹，孙斌杨，等.巷道断面空间岩层变形与破坏演化特征光纤监测研究[J].工程地质学报，2019,27(2):260-270.Zhang P S,Zhang D,Su B Y,et al.Optical fiber monitoring technology of rock stratum deformation and failure in space of mining field[J].Journal of Engineering Geology,2019,27(2): 260-270.(in Chinese)[30]国家煤炭工业局制定.建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程[M].北京：煤炭工业出版社，2000.[31]柴敬，霍晓斌，钱云云，等.采场覆岩变形和来压判别的分布式光纤监测模型试验[J].煤炭学报，2018,43(S1):36-43.Chai J,Huo X B,Qian Y Y,et al.Model test for evaluating deformation and weighting of overlying strata by distributed optical fiber sensing[J].Journal of China Society,2018,43(S1): 36-43.(in Chinese)[32]缪协兴，陈荣华，浦海，等.采场覆岩厚关键层破断与冒落规律分析[J].岩石力学与工程学报，2005,24(8):1289-1295.Miao X X,Chen R H,Pu H.et al.Analysis of breakage and collapse of thick key strata around coal face[J].Chinese Journal of Rock Mechanics and Engineering,2005,24(8):1289-1295.(in Chinese)[33]张平松，胡雄武，吴荣新.岩层变形与破坏电法测试系统研究[J].岩土力学，2012,33(3):952-956.Zhang P S,Hu X W,Wu R X.Study of detection system of distortion and collapsing of toprock by resistivity method in working face[J].Rock and Soil Mechanics,2012,33(3):952-956.(in Chinese)[34]Liu Y,Li W,He J,et al.Application of Brillouin optical time domain reflectometry to dy-namic monitoring of overburden deformation and failure caused by underground mining[J].International Journal of Rock Mechanics and Mining Sciences,2018,106:133-143.。

《分布式光纤传感系统中的振动信号特征识别研究》一、引言随着科技的进步和智能化程度的提升，光纤传感技术在诸多领域得到广泛应用。

其中，分布式光纤传感系统以其独特的优势，如长距离监测、高灵敏度及实时性等，在安全监控、结构健康检测等领域发挥着重要作用。

振动信号作为分布式光纤传感系统中的关键信息，其特征识别对于系统性能的优化和提升具有重要价值。

本文旨在研究分布式光纤传感系统中的振动信号特征识别，为相关领域的研究和应用提供理论支持。

二、分布式光纤传感系统概述分布式光纤传感系统是一种基于光传输原理的传感器网络，通过在光纤中传输光信号并检测其变化，实现对目标区域的实时监测。

该系统具有高灵敏度、长距离监测能力以及良好的抗电磁干扰性能等优点。

在振动信号的检测中，分布式光纤传感系统能够实时捕捉并传输振动信息，为后续的特征识别和分析提供数据支持。

三、振动信号特征识别技术（一）信号采集与预处理振动信号的采集是特征识别的第一步。

通过分布式光纤传感系统，可以实时捕获到目标区域的振动信号。

为了减少噪声干扰和提高信号质量，需要对原始信号进行预处理，包括滤波、去噪等操作。

（二）特征提取特征提取是振动信号识别的关键步骤。

通过分析预处理后的信号，提取出能够反映振动特性的关键参数，如振幅、频率、相位等。

这些特征参数将用于后续的分类和识别。

（三）特征识别与分类根据提取的特征参数，结合机器学习、深度学习等算法，对振动信号进行识别和分类。

通过训练分类器，实现对不同类型振动信号的准确识别和分类。

四、振动信号特征识别的应用（一）结构健康监测在桥梁、大坝、高层建筑等大型结构的健康监测中，分布式光纤传感系统能够实时监测结构的振动情况。

通过对振动信号的特征识别，可以评估结构的稳定性和安全性，及时发现潜在的安全隐患。

（二）安全防范与监控在边坡、隧道、地铁等安全防范领域，通过分布式光纤传感系统对振动信号进行实时监测和特征识别，可以及时发现异常振动，预防安全事故的发生。

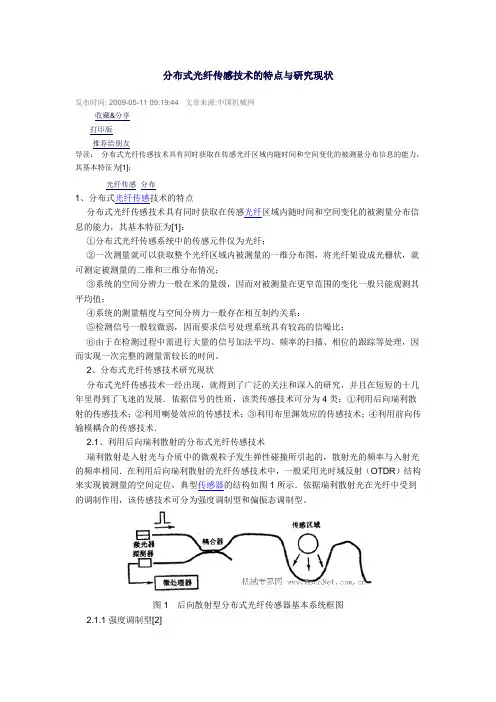

分布式光纤传感技术的特点与研究现状发布时间: 2009-05-11 09:19:44 文章来源:中国机械网收藏&分享打印版推荐给朋友导读：分布式光纤传感技术具有同时获取在传感光纤区域内随时间和空间变化的被测量分布信息的能力，其基本特征为[1]：光纤传感分布1、分布式光纤传感技术的特点分布式光纤传感技术具有同时获取在传感光纤区域内随时间和空间变化的被测量分布信息的能力，其基本特征为[1]：①分布式光纤传感系统中的传感元件仅为光纤；②一次测量就可以获取整个光纤区域内被测量的一维分布图，将光纤架设成光栅状，就可测定被测量的二维和三维分布情况；③系统的空间分辨力一般在米的量级，因而对被测量在更窄范围的变化一般只能观测其平均值；④系统的测量精度与空间分辨力一般存在相互制约关系；⑤检测信号一般较微弱，因而要求信号处理系统具有较高的信噪比；⑥由于在检测过程中需进行大量的信号加法平均、频率的扫描、相位的跟踪等处理，因而实现一次完整的测量需较长的时间。

2、分布式光纤传感技术研究现状分布式光纤传感技术一经出现，就得到了广泛的关注和深入的研究，并且在短短的十几年里得到了飞速的发展．依据信号的性质，该类传感技术可分为4类：①利用后向瑞利散射的传感技术；②利用喇曼效应的传感技术；③利用布里渊效应的传感技术；④利用前向传输模耦合的传感技术．2.1、利用后向瑞利散射的分布式光纤传感技术瑞利散射是入射光与介质中的微观粒子发生弹性碰撞所引起的，散射光的频率与入射光的频率相同．在利用后向瑞利散射的光纤传感技术中，一般采用光时域反射（OTDR）结构来实现被测量的空间定位，典型传感器的结构如图1所示．依据瑞利散射光在光纤中受到的调制作用，该传感技术可分为强度调制型和偏振态调制型。

图1后向散射型分布式光纤传感器基本系统框图2.1.1强度调制型[2]当一束脉冲光在光纤中传播时，由于光纤中存在折射率的微观不均匀性，会产生瑞利散射．如果外界物理量的变化能够引起光纤的吸收、损耗特性或瑞利散射系数的变化，那么通过检测后向散射光信号的强度就能够获得外界物理量的大小．目前基于对后向瑞利散射光进行强度调制的传感器有利用微弯损耗构成的分布式光纤力传感器、利用光纤材料在放射线照射下所引起光损耗构成的分布式辐射传感器，利用化学染料对光的吸收特性构成的分布式化学传感器，利用液芯光纤瑞利散射系数与温度的关系构成的分布式温度传感器。
