分布式光纤传感器系统测量原理

分布式光纤传感器原理一、分布式光纤传感器原理分布式光纤传感器（Distributed Optical Fiber Sensor，DOFS）是一种新型传感技术，它利用光纤原理监测、测量被测目标的参数。

传感器通过植入光纤改变或分析光纤内传播的光脉冲，根据数学模型和算法从光脉冲的改变中分析出被测参数，从而达到监测或测量的目的。

传统的光纤传感器主要分为单点检测和分布式传感两类。

单点检测只能检测光纤段的一点，而分布式传感则可以同时监测整个光纤段的参数，如压力、温度、振动等。

分布式光纤传感器主要有两种：光纤Brillouin散射传感器（Fiber Brillouin Scattering Sensor）和光纤Raman散射传感器（Fiber Raman Scattering Sensor）。

1. 光纤Brillouin散射传感器光纤Brillouin散射传感器是利用光纤内固有的acoustic-optic 效应（Brillouin散射）来测量光纤内部的物理参数，如压力、温度、拉力等。

光纤Brillouin散射是指一束光线入射至光纤材料或结构中，由于光纤材料的内部固有声子和光子的相互作用，使得光子的波长会发生微小的变化，即光子的波长会发生一个内部固有的 Brillouin 光谱线，里面包含着光纤的特征参数，例如压力、拉力、温度等。

2. 光纤Raman散射传感器光纤Raman散射传感器是基于光纤Raman散射原理，利用激光激发出的光纤中的能量状态的微小变化来测量物理参数，如温度、压力、拉力等。

光纤Raman散射（Fiber Raman Scattering）是指一束激光入射至光纤中，由于光子和光纤中的自由电子的相互作用，使得激光光子中的能量状态发生微小的变化，从而产生一条Raman光谱线。

里面包含着光纤的特征参数，如温度、压力、拉力等。

二、分布式光纤传感器的应用分布式光纤传感器在工程和科学研究中有着广泛的应用，如用于： 1. 架构监测：可为大型结构物提供细节的分布式监测，如桥梁、建筑物等；2. 海洋和河流监测：可以实现实时的海洋流速和河流溯源的监测；3. 地质监测：可以检测地表或地下的地质变化，如地震、地质构造变化等；4. 军事和安全监控：可以检测活动的物体，如坦克、舰船等；5. 工厂设备监控：可以实现机器的实时监控，如机床、发动机等。

分布式光纤传感技术的分类一分布式光纤传感监测系统原理光的传播有一种叫做闪射现象。

闪射：当光束通过不均匀媒质时，部分光束将偏离原来方向而分散传播，从侧向也可以看到光的现象，叫做光的散射。

然后光的散射可以分成弹性散射跟非弹性散射。

弹性闪射主要有瑞利散射和米氏散射；非弹性散射包括布里渊散射，拉曼散射，康普顿散射等。

而分布式光纤传感监测系统，是采用不同的散射实现的，有基于拉曼光谱（Raman spectra），布里渊散射，瑞利散射等。

二分布式光纤传感监测系统分类分布式光纤有几种类型，经常看到的有DTS分布式光纤测温、DVS分布式光纤、DAS分布式光纤声波监测系统。

1. DVS防区型是通过划分防区进行监测的，而且当某个位置入侵后不能准确定位到具体位置，只能知道在某个防区，所以划分防区就很重要。

我们一般建议是50m-200m 一个防区，总防区一般为16个以内。

这样就能快速的定位到入侵位置（因为距离比较短）。

主要用在一些建筑的周届安防上，而且安装比较复杂，不能应用于长距离传输，价格不贵，当长距离定位型的DVS 价格降下来后，防区型的DVS慢慢没有优势了。

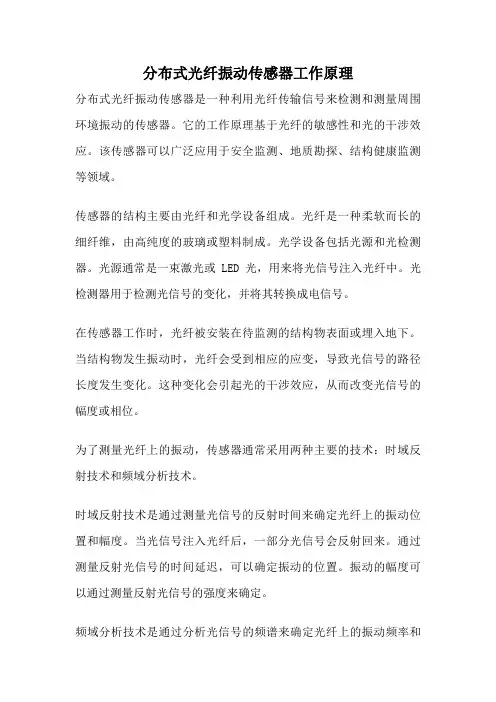

2. 分布式光纤振动传感系统（DVS）根据振动进行测量的，基于瑞利后向干涉；定位精度，跟监测距离长度是2个比较重要的指标；目前国内领先水平是40km左右,定位精度在5米这样，再高的距离到50KM,60KM，相比于防区型，DVS能够准确的定位出入侵位置，所以定位精度很重要。

目前该系统功能完善，可提供用户需要的功能。

可视化报警显示：提供形象的可视化显示界面，通过图形组态模块将光纤位置映射到图像上，一旦某点发生入侵事故，报警信息直接显示在图像上，形象直观。

振动曲线显示：系统可以实时显示整个光缆的振动信号分布曲线，当某处振动信号应变异常时，通过曲线可以显示该处实时信息分区/ 分级事件报警：提供多种灵活的报警方式，报警参数可以分级、分区域设置。

历史统计分析：提供历史振动数据统计分析功能，包括：a. 某时刻光缆不同位置的振动分布曲线b. 某时段光缆某点的振动变化曲线3. 分布式光纤声波监测系统（DAS）该系统检测声音，原理是基于振动测量；跟DVS的区别是DAS相位解调，能线性还原声音，DVS没有相位调解，无法还原声音；在能源，石油，燃气管道等等场景中开始使用。

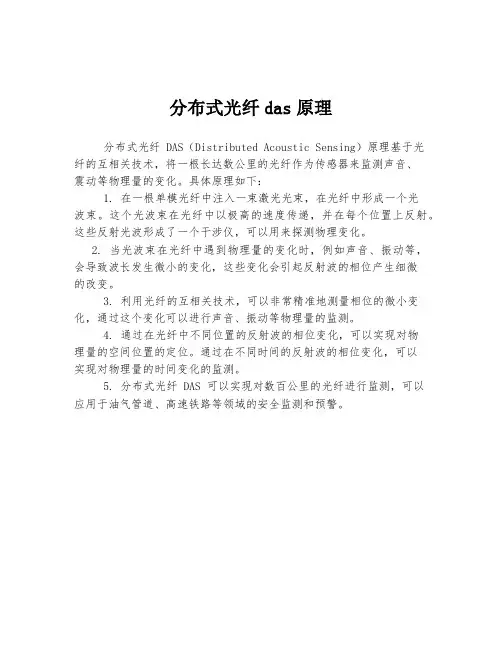

分布式光纤das原理
分布式光纤 DAS（Distributed Acoustic Sensing）原理基于光
纤的互相关技术，将一根长达数公里的光纤作为传感器来监测声音、
震动等物理量的变化。

具体原理如下：
1. 在一根单模光纤中注入一束激光光束，在光纤中形成一个光
波束。

这个光波束在光纤中以极高的速度传递，并在每个位置上反射。

这些反射光波形成了一个干涉仪，可以用来探测物理变化。

2. 当光波束在光纤中遇到物理量的变化时，例如声音、振动等，会导致波长发生微小的变化，这些变化会引起反射波的相位产生细微
的改变。

3. 利用光纤的互相关技术，可以非常精准地测量相位的微小变化，通过这个变化可以进行声音、振动等物理量的监测。

4. 通过在光纤中不同位置的反射波的相位变化，可以实现对物
理量的空间位置的定位。

通过在不同时间的反射波的相位变化，可以
实现对物理量的时间变化的监测。

5. 分布式光纤 DAS 可以实现对数百公里的光纤进行监测，可以
应用于油气管道、高速铁路等领域的安全监测和预警。

光纤的魔法：分布式光纤传感原理解析
光纤传感技术是一项基于光纤传输原理的新型传感技术，它将光
纤作为传感元件，利用光纤中光的传输特性来实现对环境参数的精准
监测和测量。

其中，分布式光纤传感技术是一种利用一根或多根光纤
对空间环境进行实时、无缝监测的新型技术。

该技术的原理基于光纤中的散射效应和光的互动作用，在光纤中
布置特定的传感器，通过对光信号的分析和处理，实现对环境物理量
的精确测量。

因此，在分布式光纤传感技术中，光纤本身就是传感器，将所测量物理量的影响转换为光信号，并通过对光信号的分析获得所
需测量结果。

与传统的点式传感技术相比，分布式光纤传感技术具有全覆盖、
实时性强、高灵敏度、高精度、抗干扰性强等优点，尤其适用于对管道、隧道、桥梁、堤坝、地铁、公路、油田等复杂环境进行实时、精
准监测和预警。

同时，分布式光纤传感技术也被广泛应用于医疗卫生、电力、交通、安防、煤矿等领域，为现代社会的可持续发展做出了巨
大贡献。

总之，分布式光纤传感技术是一项具有广阔应用前景和重要社会
意义的新型传感技术，随着技术的不断发展和完善，在未来还将展现
更为广泛的应用场景和更为优异的性能表现。

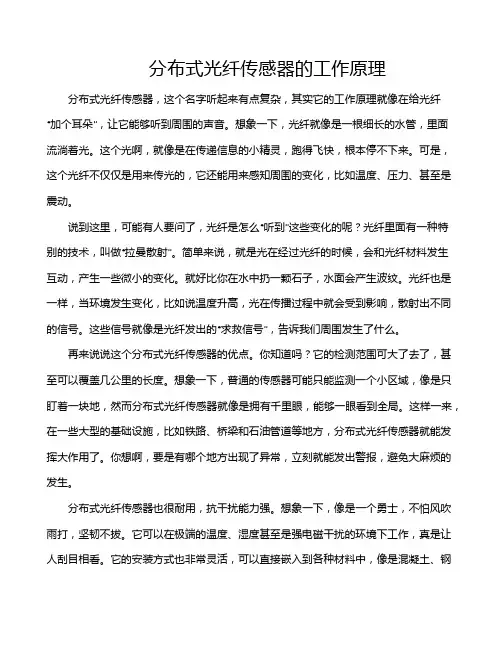

分布式光纤传感器的工作原理分布式光纤传感器，这个名字听起来有点复杂，其实它的工作原理就像在给光纤“加个耳朵”，让它能够听到周围的声音。

想象一下，光纤就像是一根细长的水管，里面流淌着光。

这个光啊，就像是在传递信息的小精灵，跑得飞快，根本停不下来。

可是，这个光纤不仅仅是用来传光的，它还能用来感知周围的变化，比如温度、压力、甚至是震动。

说到这里，可能有人要问了，光纤是怎么“听到”这些变化的呢？光纤里面有一种特别的技术，叫做“拉曼散射”。

简单来说，就是光在经过光纤的时候，会和光纤材料发生互动，产生一些微小的变化。

就好比你在水中扔一颗石子，水面会产生波纹。

光纤也是一样，当环境发生变化，比如说温度升高，光在传播过程中就会受到影响，散射出不同的信号。

这些信号就像是光纤发出的“求救信号”，告诉我们周围发生了什么。

再来说说这个分布式光纤传感器的优点。

你知道吗？它的检测范围可大了去了，甚至可以覆盖几公里的长度。

想象一下，普通的传感器可能只能监测一个小区域，像是只盯着一块地，然而分布式光纤传感器就像是拥有千里眼，能够一眼看到全局。

这样一来，在一些大型的基础设施，比如铁路、桥梁和石油管道等地方，分布式光纤传感器就能发挥大作用了。

你想啊，要是有哪个地方出现了异常，立刻就能发出警报，避免大麻烦的发生。

分布式光纤传感器也很耐用，抗干扰能力强。

想象一下，像是一个勇士，不怕风吹雨打，坚韧不拔。

它可以在极端的温度、湿度甚至是强电磁干扰的环境下工作，真是让人刮目相看。

它的安装方式也非常灵活，可以直接嵌入到各种材料中，像是混凝土、钢材等。

就好比你把这位勇士藏在了墙里，平时谁也看不见，但一旦有问题，它立刻就会发声，提醒大家注意。

应用场景也是五花八门，真是无所不包。

比如在城市的交通监测中，分布式光纤传感器可以用来监测道路的拥堵情况，帮助城市规划者及时做出调整。

在环境监测方面，它能够监测水质、土壤温度等指标，为保护环境贡献一份力量。

甚至在医疗领域，分布式光纤传感器也有身影，帮助医生监测患者的生理数据，确保治疗的有效性。

分布式光纤测温分布式光纤测温技术（Distributed Fiber Optic Temperature Sensing，DTS）是一种基于光纤传感技术的温度测量方法。

它利用光纤本身的特性，通过监测其光信号的变化来实现对环境温度的测量。

DTS技术具有无电磁干扰、大范围温度测量、实时监测等优点，在环境监测、工业生产、油气管道等领域具有广阔的应用前景。

分布式光纤测温技术的基本原理是利用光纤的热敏效应，将光纤作为传感器以实现温度检测。

当光纤受到温度变化时，光纤材料的折射率、损耗等参数会发生变化，从而改变光信号的传输特性。

通过反映光纤上的温度分布情况，可以实时监测环境温度的变化。

在分布式光纤测温技术中，通常采用拉曼散射光谱（Raman scattering）或布里渊散射光谱（Brillouin scattering）等光学现象来实现温度测量。

这些散射现象会导致光信号的频率发生变化，通过测量这些频率的变化，可以获取温度信息。

分布式光纤测温技术具有很高的空间分辨率和时间分辨率。

通过在光纤上不断发射激光光脉冲，并利用光纤本身的散射信号进行测量，可以实现对整个光纤长度上的温度分布进行实时监测。

这种分布式测温的特性使其在许多领域具有广泛的应用价值。

在环境监测方面，分布式光纤测温技术可以用于实时监测地下管道、河流、湖泊等水体的温度变化。

通过获取水体的温度分布情况，可以及时了解到水体的状态，并采取相应的措施进行环境保护。

在工业生产中，分布式光纤测温技术可以用于监测高温熔炼炉、输送带等设备的温度变化。

通过实时监测温度分布，可以预防设备过热引发事故，并优化生产工艺，提高生产效率。

在油气管道领域，分布式光纤测温技术可以用于实时监测管道沿线的温度情况。

通过获取温度分布数据，可以预测管道的热胀冷缩情况，避免管道的破裂和泄漏，并做好维护和修复工作。

从目前来看，分布式光纤测温技术在温度监测领域的应用已经取得了很大的进展，但仍存在一些挑战。

分布式光纤测温原理
分布式光纤测温原理是基于光纤的光学传感技术，利用光纤的吸收光谱特性进行温度的测量。

具体原理如下：
1. 光纤传感器：在光纤的传感区域内掺入有吸收光谱特性的材料，使得光纤在不同温度下具有不同的光谱响应。

这样，在光纤纵向的位置上就可以通过测量光纤的光谱变化来获得温度信息。

2. 光纤光谱分析：使用光谱分析仪测量经过传感区域的光纤的光谱。

光谱分析仪会将光纤透过的光信号分解成不同波长的光谱分量，并测量相应的光强度。

3. 温度计算：根据光纤传感区域的光谱响应与温度的关系，通过光谱分析仪测得的光强度数据可以反推出对应的温度数值。

这一过程一般通过光谱分析仪内置的算法来完成。

4. 空间分辨率：在分布式光纤测温中，整根光纤就是传感器，因此可以实现很高的空间分辨率。

通过测量光纤上不同位置的光谱，可以实时、连续地获得区域内不同位置的温度分布。

分布式光纤测温原理的优势在于其高精度、高灵敏度和大范围的温度测量能力。

同时，由于光纤本身具有很好的耐高温、耐腐蚀等特性，因此分布式光纤测温技术在一些特殊环境中具有广泛的应用前景，例如火灾预警、油井温度监测等。

分布式感温光缆
分布式感温光缆，也称为感温光纤测温系统，是一种实时、在线、连续的温度测量系统。

它由分布式光纤温度传感器、控制主机、信号处理单元、激光光源、光电探测器、波长检测器等部分构成。

这种光缆的原理是，主机的控制程序对多个光纤温度传感器进行扫描，各传感器都会产生一定能量的反向散射光，在光电探测器接收到反射光后，首先对反射光进行窄带扫描，被扫描的光波段被接收器接收后转换为光谱分布，该光谱分布实际上受到波长的调制。

将光谱分布转换为电流信号，该电流的大小可以直接表征光强的大小，但电流值通常是非常微弱的，还需要通过放大电路进行放大。

经过放大并整形的电流信号被转换成脉冲电压，该脉冲电压由信号处理单元进行接收并锁定其上升沿和下降沿，在此期间采用计时器进行计数，根据计时中断信号被触发时的计数值，即可得到传感器的标定曲线，从而计算出反射波的中心波长和波长变化量，并演算出环境温度的真实值。

这种光缆主要应用于电缆桥架、电缆隧道、电缆沟、高压电缆，公路隧道、地铁隧道、大坝，轨道交通、城市综合管廊，传输皮带、输煤栈桥、储煤场，储油罐、储气罐、输油管、输气管，军火库、危险品仓库，数据中心、智能仓储、工业4.0、智慧电网领域等领域，可实现防患于未然。

如需更多分布式感温光缆相关信息，建议访问生产厂家官网或咨询专业技术工程师。

北京分布式光纤线型在线测温系统的原理引言：随着科技的发展，温度的精确测量在许多领域中变得越来越重要。

北京分布式光纤线型在线测温系统作为一种先进的测温技术，可以实时监测和测量温度变化，广泛应用于能源、交通、化工、冶金等行业。

本文将介绍北京分布式光纤线型在线测温系统的原理。

一、基本原理北京分布式光纤线型在线测温系统基于拉曼散射原理进行温度测量。

光纤线型传感器将光纤作为传感器，在光纤中注入激光光源，通过光纤中传播的激光与温度相关的散射光进行相互作用，从而实现对温度的测量。

二、传感器工作原理1. 激光光源：系统中的激光光源产生一束高强度的激光光束，并通过光纤传输到检测点。

2. 光纤传输：光纤线型传感器由数百到数千根光纤组成，这些光纤可以覆盖数十到数百米的范围。

光纤的材料和结构决定了其在温度变化下的散射特性。

3. 温度测量：光纤中的激光与温度相关的散射光发生相互作用，散射光的频率和强度受温度影响。

通过测量散射光的强度和频率，可以计算出温度的变化。

三、系统组成北京分布式光纤线型在线测温系统由传感器、光源、检测设备和数据处理系统组成。

1. 传感器：光纤线型传感器负责将温度信号转换成光信号，并将其传输到检测设备。

2. 光源：激光光源产生高强度的激光光束，并通过光纤传输到检测点。

3. 检测设备：检测设备接收传感器传输的光信号，并将其转换成电信号进行处理。

4. 数据处理系统：数据处理系统对电信号进行处理和分析，得出温度变化的结果，并将其显示或存储。

四、优势和应用北京分布式光纤线型在线测温系统相比传统的温度测量方法有以下优势：1. 分布式测量：系统可以覆盖大范围的区域，并实时监测多个测点的温度变化。

2. 高精度：系统能够实现高精度的温度测量，误差范围在几个摄氏度以内。

3. 实时监测：系统可以实时监测温度变化，对温度异常进行预警和报警。

4. 免维护：光纤线型传感器具有较长的使用寿命，且免维护，减少了维护成本和工作风险。
