配线

灯具安装中的电线选购与配线要点灯具安装是家庭装修以及商业空间装修中必不可少的一项工作。

其中，电线选购与配线是灯具安装的重要环节。

正确选择电线并进行合理的配线，不仅能确保灯具能够正常运行，还能有效提高电器设备的安全性。

下面将就灯具安装中的电线选购与配线要点进行详细阐述。

一、电线选购要点1. 规格选择在灯具安装中，常用的电线规格有1.5平方毫米（mm²）和2.5mm²两种。

一般来说，1.5mm²电线适用于一灯一开关的情况，而2.5mm²电线适用于一灯多开关以及需要经过较长距离的线路。

在选择时应根据灯具的功率、线路的长度及开关的数量进行合理搭配。

2. 绝缘材质绝缘材质是电线的重要指标之一。

常见的绝缘材质有聚氯乙烯（PVC）和交联聚乙烯（XLPE）。

PVC电线价格相对较低，适用于家庭灯具安装；XLPE电线价格较高，适用于商业空间或高档家庭装修，具有良好的耐火性能和电绝缘性能。

3. 耐火等级耐火等级是电线的重要指标之一，用以衡量电线在火灾中的耐火能力。

根据国家标准，电线的耐火等级分为A、B、C三级。

为了提高安全性，灯具安装中应选用耐火等级为不低于B级的电线。

4. 品牌与质量保证在电线选购中，选择知名品牌的产品能够提高质量保证。

优质的电线具有优良的导电性能，耐高温、耐磨损等特点，能更好地满足灯具安装的需求。

二、配线要点1. 平衡负荷在灯具安装的配线过程中，应确保各个回路负荷均衡。

各个分支回路的灯具功率应均匀分布，以避免单独某一回路负荷过重，导致线路过热、短路等安全隐患。

2. 使用终端盒在灯具之间的连线过程中，应使用终端盒进行引线连接。

终端盒能够保护线路的接头，提高安全性，并且方便后期维护。

同时，终端盒的使用还便于排查故障，若出现问题，可以通过检查终端盒内部连接来找到故障点。

3. 路线布局在进行电线布线时，应遵循简洁、美观、实用的原则。

用线槽或管线将电线整齐地布置起来，并尽量避免交叉穿插，以减少安装节点，方便日后的维修与更换。

3、线槽配线
（1）金属线槽配线 特点及应用:金属线槽应可靠性接地或 接零,线槽所有非导电部位的铁件均应相 互连接,使线槽本身有良好的电气连续 性,但不作为设备的接地导体.适用于正 常环境室内干燥和不易受机械损伤的场 所明敷设
（2）电缆桥架配线 特点及应用:结构简单,安装快速灵活, 维护方便,在建筑中以广泛应用 （3）塑料线槽配线 特点及应用:结构简单,安装快速灵活, 维护方便,应用于干燥室内照明明配线 工程及预制墙板结构或无法暗配的工程.
绝缘电线主要有塑料电线和橡皮绝缘电线 2大类。
导线型号中的第一位字母“B”表示布置用导 ， 第二位字母表示导线导线材料铜芯不表示， 即BV，铝芯用“L” 表示，即BLV
绝缘电线
绝缘电线：塑料绝缘电线 和 橡皮绝缘电线
电缆按用途分
电力电缆 电气设备用电缆、 通信电缆 射频电缆
①电力电缆主要是输配电 能，特点是电压高、电流大。 ②电气设备用电缆主要是作为电。 设备内部或外部的连接线，也可用 于输送电能或传递各种电信号。
任务三 式
常用配线方
1、常用材料有哪些
2、常用导线敷设方式、部位标注有哪些 3、各种配线的特点 4、各种配线的应用场合
常用材料
绝缘电线
电缆
常用管材
塑料绝缘电线 绝缘电线 橡皮绝缘电线
导 线
电缆
电力电缆：电压高，电流大 电气设备用电缆：做设备连接线，输送 电能，传递信号 通信电缆：传递音频信息 射频电缆：用于有线电视系统等等
明敷设一般在生产厂房中出现的较多薄壁钢管电线管电线管多用于敷设在干燥场所的电线电缆的保护管可明敷金属波纹管主要用于设备上的配线保护管普利卡套管属于可挠性套管搬运方便施工容易用于各种场所的明暗敷设和现浇混凝土内的暗敷设2塑料管电线管建筑电气工程中常用的塑料管有硬质塑料管半硬质塑料管和软塑料管

配线施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!配线施工工艺流程：①施工准备：审查图纸，了解设计要求，备齐所需材料与工具，确保作业环境安全。

②定位划线：根据设计图纸在施工现场标记线路走向、设备安装位置及开关插座位置。

③支架安装：固定电气支架或吊架，为导线敷设提供支撑，确保安装牢固且横平竖直。

④导管敷设：暗敷时预埋或安装电线管，明敷则固定保护管，遵循线路规划路径。

⑤穿线作业：将电线穿入导管内，多股线需先进行束绞并加装线鼻子，确保线缆顺畅无损。

⑥导线连接：在接线盒或设备端子处进行电线连接，采用压接、焊接或专用端子，确保接触良好。

⑦线路测试：使用兆欧表检测线路绝缘电阻，验证电气连接的正确性和安全性。

⑧安装灯具、开关及插座：按照设计要求固定灯具、开关及插座，连接对应导线。

⑨自检与校验：施工团队自查施工质量，校验电气性能，确保所有连接无误，设备功能正常。

⑩送电调试：经监理或业主方验收合格后，逐步送电，进行系统调试，观察运行状态，完成施工。

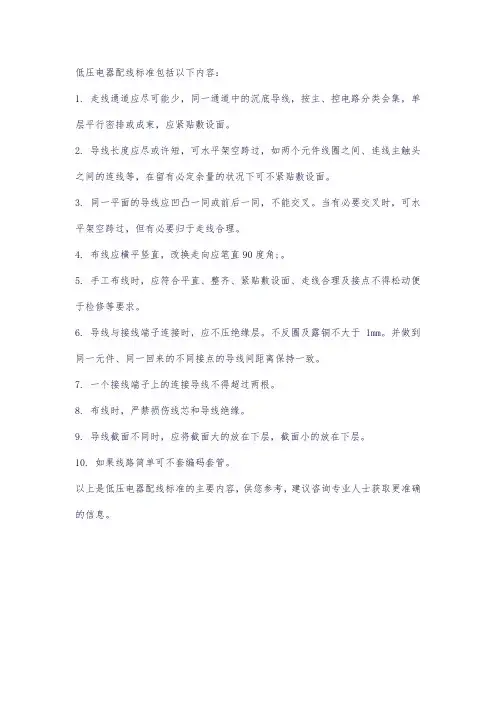

低压电器配线标准包括以下内容：
1. 走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类会集，单层平行密排或成束，应紧贴敷设面。

2. 导线长度应尽或许短，可水平架空跨过，如两个元件线圈之间、连线主触头之间的连线等，在留有必定余量的状况下可不紧贴敷设面。

3. 同一平面的导线应凹凸一同或前后一同，不能交叉。

当有必要交叉时，可水平架空跨过，但有必要归于走线合理。

4. 布线应横平竖直，改换走向应笔直90度角;。

5. 手工布线时，应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。

6. 导线与接线端子连接时，应不压绝缘层。

不反圈及露铜不大于1mm。

并做到同一元件、同一回来的不同接点的导线间距离保持一致。

7. 一个接线端子上的连接导线不得超过两根。

8. 布线时，严禁损伤线芯和导线绝缘。

9. 导线截面不同时，应将截面大的放在下层，截面小的放在下层。

10. 如果线路简单可不套编码套管。

以上是低压电器配线标准的主要内容，供您参考，建议咨询专业人士获取更准确的信息。
