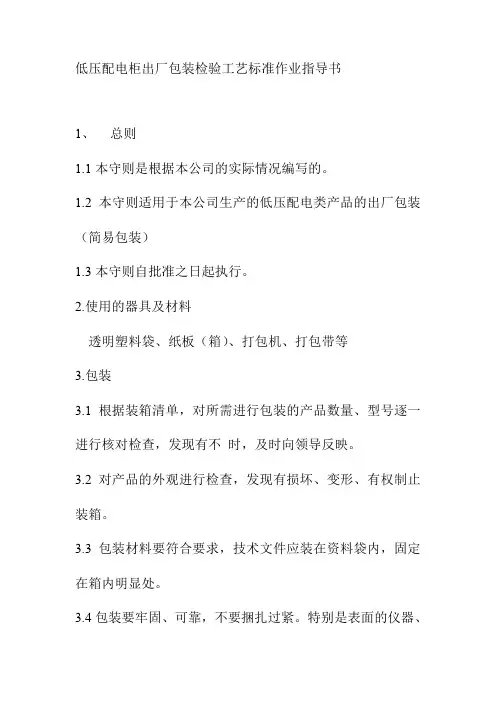

低压配电柜作业指导书

低压配电柜出厂包装检验工艺标准作业指导书
1、总则
1.1本守则是根据本公司的实际情况编写的。

1.2本守则适用于本公司生产的低压配电类产品的出厂包装（简易包装）
1.3本守则自批准之日起执行。

2.使用的器具及材料
透明塑料袋、纸板（箱）、打包机、打包带等
3.包装
3.1根据装箱清单，对所需进行包装的产品数量、型号逐一进行核对检查，发现有不时，及时向领导反映。

3.2对产品的外观进行检查，发现有损坏、变形、有权制止装箱。

3.3包装材料要符合要求，技术文件应装在资料袋内，固定在箱内明显处。

3.4包装要牢固、可靠，不要捆扎过紧。

特别是表面的仪器、
仪表不至于受外力（包装时的捆扎力）而损坏。

3.5包装完毕后，在包装外面明显处挂上相应的标识。

深圳煜欣电气 GGD型配电柜作业指导书一、总则本指导书适用于GGD型配电柜，作为生产装配过程中的工艺指导。

二、引用标准《主回路（一次回路）配线工艺守则》 Q/ON-OFF-GY-01《辅助回路（二次回路）配线工艺守则》 Q/ON-OFF-GY-021.元件安装GGD型配电柜结构架用相离孔距1.1分工一次配线工负责安装主回路元件、配电柜内辅助回路元件，二次配线工负责安装仪表门上的辅助回路元件。

1.2元件安装1.2.1元件安装时有元件布置图的依据元件布置图进行安装。

1.2.2元件安装时，如果没有元件布置图，依据电气原理图布件时，要综合考虑柜体的安装方式，用户的进出线要求，空开、接触器的飞弧距离，一次配线所需要的空间，确定 N、PE排的安装位置等。

在方便配线的同时，要保证用户的进出线空间、空开、接触器的飞弧距离，电器间隙及爬电距离。

进线刀开关及主空开进出线方式---根据技术图纸要求确定进出线电缆方式。

1.2.3一次回路元件安装A. HD13BX和HS13BX型旋转操作式刀开关安装：柜背面调整刀开关：开关操作杆进行旋转，调整连杆螺母，开关接点分合到位。

图2 框架开关安装C.塑壳开关：注：当主回路元件容量较小，数量较多，控制回路元件，采用导线制作可以考虑线槽布件。

图5 柜内接线端子安装图8 柜门标签粘贴3一次线配制3.1一次线配制前期工作：根据图纸及元件容量及进出线，确定铜母线和导线截面、母线走向、联接；依据连接和进、出线确定铜母线支撑。

标准GGD柜汇流母线柜顶为三相相线，柜后低部安装N、PE排。

配电柜内部，母线夹安装----竖母线架及支撑间距见下表：7片，压接时用专用压线钳压接两道，压接的顺序-先压导线端，压接后涮锡，涮锡的质量保证锡从接线片的开口处进入接线片内。

接线片涮锡后套热缩管，热缩管要剪成直角，同一排导线的热缩管成型后，应保持高度一致。

3.3铜排加工与安装3.3.1铜排截面的选择：根据公司《低压配电成套装置选线表》选用特别注意第7条选用截面的要求，另外需要注意：电装技术说明中对铜排有要求时，依据该说明选用铜排,但横封铜排不得小于20mm。

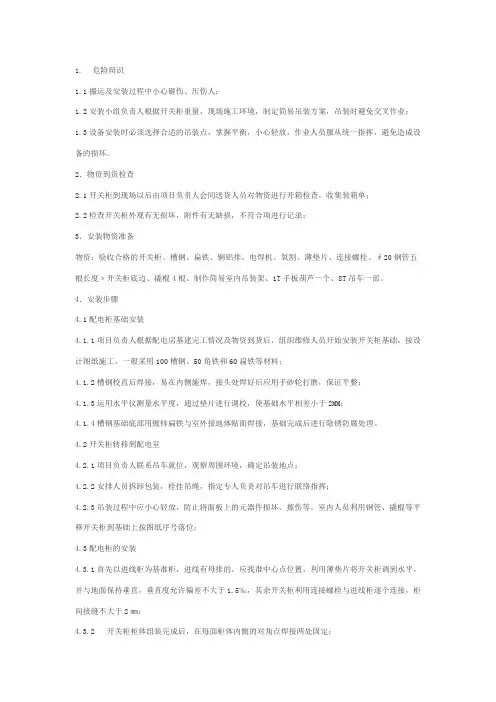

1. 危险辩识1.1搬运及安装过程中小心砸伤、压伤人；1.2安装小组负责人根据开关柜重量，现场施工环境，制定简易吊装方案，吊装时避免交叉作业；1.3设备安装时必须选择合适的吊装点，掌握平衡，小心轻放，作业人员服从统一指挥，避免造成设备的损坏。

2．物资到货检查2.1开关柜到现场以后由项目负责人会同送货人员对物资进行开箱检查，收集装箱单；2.2检查开关柜外观有无损坏，附件有无缺损，不符合项进行记录；3．安装物资准备物资：验收合格的开关柜、槽钢、扁铁、铜铝排、电焊机、氧割、薄垫片、连接螺栓、∮20钢管五根长度﹥开关柜底边、撬棍4根、制作简易室内吊装架、1T手板葫芦一个、8T吊车一部。

4．安装步骤4.1配电柜基础安装4.1.1项目负责人根据配电房基建完工情况及物资到货后，组织维修人员开始安装开关柜基础，按设计图纸施工，一般采用100槽钢、50角铁和60扁铁等材料；4.1.2槽钢校直后焊接，易在内侧施焊，接头处焊好后应用手砂轮打磨，保证平整；4.1.3运用水平仪测量水平度，通过垫片进行调校，使基础水平相差小于2MM；4.1.4槽钢基础底部用镀锌扁铁与室外接地体贴面焊接，基础完成后进行除锈防腐处理。

4.2开关柜转移到配电室4.2.1项目负责人联系吊车就位，观察周围环境，确定吊装地点；4.2.2安排人员拆卸包装，栓挂吊绳，指定专人负责对吊车进行联络指挥；4.2.3吊装过程中应小心轻放，防止将面板上的元器件损坏，擦伤等，室内人员利用钢管、撬棍等平移开关柜到基础上按图纸序号落位；4.3配电柜的安装4.3.1首先以进线柜为基准柜，进线有母排的，应找准中心点位置，利用薄垫片将开关柜调到水平，并与地面保持垂直，垂直度允许偏差不大于1.5‰，其余开关柜利用连接螺栓与进线柜逐个连接，柜间接缝不大于2㎜；4.3.2 开关柜柜体组装完成后，在每面柜体内侧的对角点焊接两处固定；4.3.3 项目负责人组织安装人员安装主母线铜排、铝排，同一配电室内母线相色排列一致，主母线、分支母线与设备间的连接应可靠，连接表面涂上导电膏，坚固螺栓采用镀锌产品，均带有两个平垫及一个弹垫，拧紧后至少露出2-3圈丝扣，连接螺栓不超出30㎜，10KV高压柜的相间及对地保证大于150㎜的安全距离；4.3.4母线安装完成，装母线夹时应考虑涡流的影响，凡能形成涡流的连接部分采用绝缘处理，对于穿墙套管及其安装固定板应采用非铁磁材料或开缝防涡流处理；4.3.5低压柜零母线用80×8铜母线与变压器地排可靠连接。

低压开关柜运行维护及检修作业指导书低压开关柜运行维护及检修作业指导书目录：1.引言2.安全要求2.1 个人安全要求2.2 设备安全要求3.运行维护3.1 运行要求3.2 运行操作步骤3.3 巡检及记录4.维护作业4.1 维护计划4.2 维护操作步骤4.3 维护记录5.检修作业5.1 检修计划5.2 检修操作步骤5.3 检修记录6.附件1.引言本文档为低压开关柜运行维护及检修作业指导书，旨在为操作人员提供详细指导。

操作人员应仔细阅读并遵循本指导书的要求，确保工作安全，保证低压开关柜的正常运行。

2.安全要求2.1 个人安全要求- 操作人员应具备相关的资格和培训，熟悉低压开关柜的操作规程和安全要求；- 操作人员应全程穿戴符合安全要求的个人防护装备；- 在操作前，必须对相关设备进行仔细检查，确保设备安全可靠；- 操作过程中要尽量避免单食或单人作业，严禁操作上长时间无人监控；- 发生事故或异常情况时，应立即停止作业并报告相关人员。

2.2 设备安全要求- 低压开关柜运行期间，保持良好的通风和散热；- 切勿将外界物体放入低压开关柜内，以防堵塞；- 确保低压开关柜周围无其他危险物品，保持通道畅通；- 定期检查低压开关柜的接地情况，确保安全接地良好；- 在进行维护和检修作业前，必须切断电源并进行有效的解体措施；- 严禁擅自对低压开关柜进行改动或修理，如需更换零部件，必须使用合格的替换件。

3.运行维护3.1 运行要求- 手动操作低压开关柜时，要轻拿轻放，操作平稳；- 运行过程中要注意观察运行情况，如发现运行异常应立即停止运行；- 严禁超负荷使用低压开关柜；- 运行结束后，要清理低压开关柜周围环境。

3.2 运行操作步骤1.确保低压开关柜处于断电状态；2.操作人员穿戴好个人防护装备；3.打开低压开关柜门，检查开关柜内部是否有异物或损坏情况；4.开启电源，进行运行操作；5.监控低压开关柜运行情况，及时发现运行异常并停止运行；6.运行结束后，切断电源，关闭低压开关柜门。
