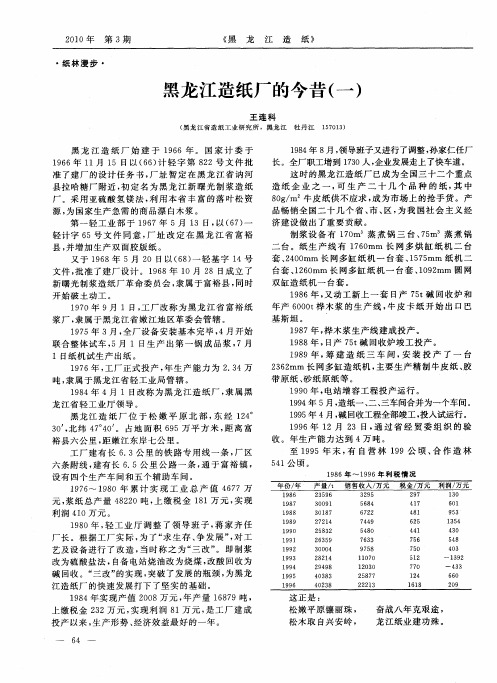

黑龙江造纸厂的今昔(一)
这时 的黑龙 江造 纸厂 已成 为全 国三 十二个 重点 造 纸 企 业 之 一 ，可 生 产 二 十 几 个 品 种 的纸 ，其 中 ８０ｇ／ｍ。牛皮 纸供 不应求 ，成 为市 场上 的抢手 货 。产 品畅销 全 国二 十几 个 省 、市 、区 ，为我 国社 会 主义 经 济建设 做 出 了重 要 贡献 。
开 始破土 动工 。 １９７０年 ９月 １日，工厂 改称 为 黑龙 江 省 富 裕纸
浆 厂 ，隶属 于黑 龙江 省嫩 江地 区革委 会管 辖 。 １９７５年 ３月 ，全厂 设备 安装基 本完 毕 ，４月 开始
联合 整体试 车 ，５月 １日生 产 出第 一 锅 成 品 浆 ，７月 １日纸 机 试 生 产 出 纸 。
制浆设 备 有 １７０ｍ。蒸 煮 锅 三 台、７５ｍ。蒸 煮 锅 二 台。纸 生 产 线 有 １７６０ｍｍ 长 网多 烘 缸 纸 机 二 台 套 、２４００ｒ ａｍ 长 网多缸 纸 机一 台套 、１５７５ｍｍ 纸 机 二 台套 、１２６０ｍｍ 长 网多缸 纸 机 一 台套 、１０９２ｍｍ 圆网 双缸造 纸 机一 台套 。
２０１０年 第 ３期
《黑 龙 江 造 纸 》
· 纸 林 漫 步 ·
黑 龙 江 造 纸厂 的今 昔 （一 ）
王 连 科
（黑 龙 江 省 造 纸 工 业 研 究所 ，黑龙 江 牡 丹 江 １５７０１３）
黑龙 江 造 纸 厂 始 建 于 １９６６年 。 国 家 计 委 于 １９６６年 １１月 １５日以 （６６）计 轻 字 第 ８２２号 文 件批 准 了建厂 的设 计任 务 书 ，厂 址 暂 定在 黑 龙 江 省 讷 河 县 拉哈糖 厂 附近 ，初 定 名 为 黑 龙 江新 曙光 制 浆 造 纸 厂 。采用 亚硫 酸氢 镁 法 ，利 用本 省 丰 富 的落 叶 松 资 源 ，为 国家生产 急需 的商 品漂 白木浆 。
开 始破土 动工 。 １９７０年 ９月 １日，工厂 改称 为 黑龙 江 省 富 裕纸
浆 厂 ，隶属 于黑 龙江 省嫩 江地 区革委 会管 辖 。 １９７５年 ３月 ，全厂 设备 安装基 本完 毕 ，４月 开始
联合 整体试 车 ，５月 １日生 产 出第 一 锅 成 品 浆 ，７月 １日纸 机 试 生 产 出 纸 。
制浆设 备 有 １７０ｍ。蒸 煮 锅 三 台、７５ｍ。蒸 煮 锅 二 台。纸 生 产 线 有 １７６０ｍｍ 长 网多 烘 缸 纸 机 二 台 套 、２４００ｒ ａｍ 长 网多缸 纸 机一 台套 、１５７５ｍｍ 纸 机 二 台套 、１２６０ｍｍ 长 网多缸 纸 机 一 台套 、１０９２ｍｍ 圆网 双缸造 纸 机一 台套 。
２０１０年 第 ３期
《黑 龙 江 造 纸 》
· 纸 林 漫 步 ·
黑 龙 江 造 纸厂 的今 昔 （一 ）
王 连 科
（黑 龙 江 省 造 纸 工 业 研 究所 ，黑龙 江 牡 丹 江 １５７０１３）
黑龙 江 造 纸 厂 始 建 于 １９６６年 。 国 家 计 委 于 １９６６年 １１月 １５日以 （６６）计 轻 字 第 ８２２号 文 件批 准 了建厂 的设 计任 务 书 ，厂 址 暂 定在 黑 龙 江 省 讷 河 县 拉哈糖 厂 附近 ，初 定 名 为 黑 龙 江新 曙光 制 浆 造 纸 厂 。采用 亚硫 酸氢 镁 法 ，利 用本 省 丰 富 的落 叶 松 资 源 ，为 国家生产 急需 的商 品漂 白木浆 。
2880牛皮纸造纸机方案
2880长网多缸牛皮纸机技术参数：
抄造品种：牛皮纸；
抄造定量：30-80g/m2；
净纸幅宽：3000mm；
轨距：4000 mm；
工作车速：250m/min；
动平衡车速：400 m/min；
传动车速：350 m/min；
设计产量：500T/D；
传动方式：交流变频调速分步传动；
主要设备结构：
一、流浆箱：选用敞开式流浆箱，由方锥管、阶梯扩散器、匀浆辊、箱体等组成，阶梯扩散孔板布浆器为三级扩散，由有机玻璃制成上下唇板由不锈钢制成，上唇板可作全副和局部调节。
二、长网部：网案长15000mm，网案台架除抽出座为铝合金外，全部型钢焊接，外包1.5mm不锈钢，网部主要有胸辊、成型板，刮水板、湿吸箱、真空吸水箱、真空伏辊，驱网辊、电动紧网器、气动校正器、恒张力紧网器、切割水针、翘边装置等组成。
三、压榨部：一道真空压榨直径800左右和三道正压榨直径800左右组成。
（可选一道反压）
四、干燥部：配有φ1500mm烘缸22只，排列型式：4+6+6+施胶机+8，采用封闭齿轮箱传动，稀油润滑。
五、传动及控制部：采用交流变频调速分部传动，变频电机，硬齿面减速箱，万向联轴节联接，采用全数字闭环控制系统。
六、卷纸：采用软压光和水平卷纸机。
造纸烘缸的型号标准规格
造纸烘缸的型号标准规格
造纸烘缸的型号、标准和规格会根据具体的造纸设备和生产要求而有所不同。以下是一些 常见的造纸烘缸的型号标准规格：
1. 尺寸：造纸烘缸的尺寸通常根据生产设备的规格和产能来确定，常见的尺寸有直径（一 般为3-6米）和长度（一般为10-30米）。
2. 材质：造纸烘缸通常采用高强度、耐腐蚀的不锈钢材质，以确保其在高温高压环境下的 稳定性和耐久性。
造纸烘缸的型号标准规格
3. 温度和压力：造纸烘缸的温度和压力根据不同的造纸工艺和产品要求而定，一般可达到 150-250摄氏度的高温和0.6-1.2兆帕的高压。
4. 加热方式：造纸烘缸的加热方式可以是蒸汽加热、电加热或燃气加热，具体选择根据工 艺和设备的要求来确定。
5. 结构和布局：造纸烘缸的结构和布局通常包括烘缸筒体、进料端和出料端，以及进料管 道、出料管道、蒸汽管道、排污管道等配套设施。
造纸烘缸的型号标准规格
需要注意的是，以上仅为一般的造纸烘缸型号标准规格，具体的型号和规格还需要根据实 际的生产需求和设备要求来确定。在选择和购买造纸烘缸时，建议与专业的造纸设备制造商 或供应商进行详细的沟通和咨询，以确保选择合适的型
造纸烘缸的型号、标准和规格会根据具体的造纸设备和生产要求而有所不同。以下是一些 常见的造纸烘缸的型号标准规格：
1. 尺寸：造纸烘缸的尺寸通常根据生产设备的规格和产能来确定，常见的尺寸有直径（一 般为3-6米）和长度（一般为10-30米）。
2. 材质：造纸烘缸通常采用高强度、耐腐蚀的不锈钢材质，以确保其在高温高压环境下的 稳定性和耐久性。
造纸烘缸的型号标准规格
3. 温度和压力：造纸烘缸的温度和压力根据不同的造纸工艺和产品要求而定，一般可达到 150-250摄氏度的高温和0.6-1.2兆帕的高压。
4. 加热方式：造纸烘缸的加热方式可以是蒸汽加热、电加热或燃气加热，具体选择根据工 艺和设备的要求来确定。
5. 结构和布局：造纸烘缸的结构和布局通常包括烘缸筒体、进料端和出料端，以及进料管 道、出料管道、蒸汽管道、排污管道等配套设施。
造纸烘缸的型号标准规格
需要注意的是，以上仅为一般的造纸烘缸型号标准规格，具体的型号和规格还需要根据实 际的生产需求和设备要求来确定。在选择和购买造纸烘缸时，建议与专业的造纸设备制造商 或供应商进行详细的沟通和咨询，以确保选择合适的型
1760mm长网多缸文化纸机抄90g
1760mm长网多缸文化纸机抄90g/m2双胶纸（1）纤维配比：亚硫酸盐漂白针叶浆40%、漂白阔叶木浆（芬兰桦木浆或国产BK国产浆）20%、漂白麦草浆40%。
（2）打浆工艺：采用木浆、草浆配合生产双胶纸是，要求草浆蒸煮硬度控制在14～16。
硬度过低，纸张变形大；硬度过高，纸张表面除草且强度低，并要加强洗涤、筛选。
草浆打浆浓度控制在3.0%～3.5%，以轻刀疏解为主，打浆度应适%，可采用圆柱精浆机或盘磨机串联打浆。
（3）成浆质量：木浆打浆度28～29°SR、湿重5.0～5.5g，草浆打浆度50～60°SR、湿重1～2g。
（4）供浆系统及流送系统：经过打浆和调料的纸料，一般还不能直接用来抄纸。
要抄出匀度良好的纸页，一般都需要把纸料稀释成很稀的纤维悬浮液，以保证充分良好的分散，经网部滤水后才能形成均匀的纸页。
同时，纸料中还含有一些杂质，这些杂质对成纸的质量、铜网及设备的保养，以及纸机的操作都有影响。
因此要求纸料在上网以前必须做相应处理。
由于生产原料是针叶木浆和阔叶木浆、麦草浆，还包含一部分损纸浆组成的。
因此在通过流送系统把已制备好的浆料送往造纸机前，必须按正确的比例做好不同纸浆的配浆和混合。
同时，在配浆池中加入少量调色剂，可以有效的提高纸的白度。
在浆料浓度为3.5%时，一般要求成浆池容量能维持纸机连续生产的时间是：高速纸机为30～60min，中低速纸机为2～4h。
对于要求较高的纸种，贮存池的容积应增大一点，这样有利于减少各种配浆、浓度和打浆度的波动，以免影响纸机生产和成纸质量。
所以根据间歇配浆的特点，采用2个成浆池。
成浆池用卧式浆池，它比直立式浆池更能使浆料混合均匀。
稀释浆料可将浓浆料和稀释水都送到混合箱的一个隔槽中。
浆料通过一些溢流堰和挡板上下流动，进行有效地混合。
采用锥形除渣器除渣，为了达到一定的质量指标，采用一级三段除渣。
另外，相对密度大而体积小的杂质大多比较坚硬，对设备有所磨损，所以把净化放在筛选前面，以延长筛板寿命。
2880长网多烘缸造纸机
2880长网多烘缸造纸机技术方案技术方案书目录一、纸机用途二、纸机技术参数三、纸机工艺流程四、结构简介及供货范围五、附机2880长网多烘缸造纸机主要技术方案一、概述：本机主要由长网部、压榨部、烘干部、卷纸机、传动部、基础部、电、汽控制系统等组成。
网部采用15米长网、方锥管布浆、阶梯孔板扩散、敞开式流浆箱。
压榨部采用一道真空压榨、一道大辊盲孔压榨。
烘干部采用φ1500烘缸22只。
机架为HT150方箱结构。
传动部采用分部传动，交流变频调速，共10个传动点，各转动部件采用油脂润滑。
二、纸机技术参数1、生产品种：高强瓦楞纸2、净纸宽度：2880mm3、抄造定量：80-110g/m24、工作车速：110-180m/min5、设计车速: 200m/min6、纸机轨距：长网部3700mm压榨部3800mm烘干部3700㎜7、传动方式：分部传动、变频调速8、布置形式：一层布置，右手机9、纸页干度：出真空伏辊：19-21 %出压榨部：40-46%成纸：93%10、烘缸使用蒸汽压力：0.3MPa11、本设备对电、气、水的要求：11.1、电力源要求：高压：AC10000V或6300V±5%低压：AC380/220V±5%频率：50HZ±1%11.2、压缩空气源要求：介质压力：0.6-0.8MPa最高温度：35℃油含量：约0.1g/m3工作压力：0.6MPa11.3、水源要求：纯净、无色、除砂、PH值：6-8压力：0.4MPa三、工艺流程：浆池——长网部(15000mm)——真空压榨(1套) ——大辊盲孔压榨(1套)———φ1500烘缸（14只）——施胶机——φ1500烘缸（8只）——水平汽动卷纸机(1台)。
四、结构简介：1.网部由流浆箱及长网部组成1.1流浆箱：1套采用敞开式流浆箱唇口宽度3150mm，流浆箱体为平底式，浆料接触的表面均为优质不锈钢精细抛光。
主要由方锥管有机玻璃阶梯孔扩散、双匀浆辊、上下唇板及唇板调节装置等组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2880长网多烘缸造纸机技术方案技术方案书目录一、纸机用途二、纸机技术参数三、纸机工艺流程四、结构简介及供货范围五、附机2880长网多烘缸造纸机主要技术方案一、概述：本机主要由长网部、压榨部、烘干部、卷纸机、传动部、基础部、电、汽控制系统等组成。
网部采用15米长网、方锥管布浆、阶梯孔板扩散、敞开式流浆箱。
压榨部采用一道真空压榨、一道大辊盲孔压榨。
烘干部采用φ1500烘缸22只。
机架为HT150方箱结构。
传动部采用分部传动，交流变频调速，共10个传动点，各转动部件采用油脂润滑。
二、纸机技术参数1、生产品种：高强瓦楞纸2、净纸宽度：2880mm3、抄造定量：80-110g/m24、工作车速：110-180m/min5、设计车速: 200m/min6、纸机轨距：长网部3700mm压榨部3800mm烘干部3700㎜7、传动方式：分部传动、变频调速8、布置形式：一层布置，右手机9、纸页干度：出真空伏辊：19-21 %出压榨部：40-46%成纸：93%10、烘缸使用蒸汽压力：0.3MPa11、本设备对电、气、水的要求：11.1、电力源要求：高压：AC10000V或6300V±5%低压：AC380/220V±5%频率：50HZ±1%11.2、压缩空气源要求：介质压力：0.6-0.8MPa最高温度：35℃油含量：约0.1g/m3工作压力：0.6MPa11.3、水源要求：纯净、无色、除砂、PH值：6-8压力：0.4MPa三、工艺流程：浆池——长网部(15000mm)——真空压榨(1套) ——大辊盲孔压榨(1套)———φ1500烘缸（14只）——施胶机——φ1500烘缸（8只）——水平汽动卷纸机(1台)。
四、结构简介：1.网部由流浆箱及长网部组成1.1流浆箱：1套采用敞开式流浆箱唇口宽度3150mm，流浆箱体为平底式，浆料接触的表面均为优质不锈钢精细抛光。
主要由方锥管有机玻璃阶梯孔扩散、双匀浆辊、上下唇板及唇板调节装置等组成。
上唇板横幅方向均设置精密的蜗轮幅百分表指示的微调机构，可精确补偿全幅喷浆的不均匀性。
1.1.1 方锥管装置进浆总管采用方锥管形式，小端设有回流口，回流量为进浆总量的10—15%，管体采用304板材焊制，内壁打磨抛光，矩形法兰上装有绞链，开启方锥管，设有清洗开口，可以对方锥管和阶梯扩散孔板进行清洗。
1.1.2阶梯扩散孔板布浆装置流浆箱采用阶梯扩散孔板布浆，孔经由实际浆料布孔率而定，棋盘排孔。
阶梯扩散孔板用有机玻璃制成。
阶梯扩散孔板固定在框架上，分别与方锥管和箱体相联。
1.1.3匀浆辊装置流浆箱堰池内设二套匀浆辊直径219mm,匀浆辊采用304材料制成，喉辊和唇口匀浆辊的开孔率分别为39%和50%（以生产厂家的车速和克重计算为准），转速为40rpm。
1.1.4 蜗轮减速箱（变频调速）蜗轮减速箱由蜗轮、蜗杆、箱体、电机等组成。
电机功率为1.1kw，750rpm。
蜗轮减速箱的减速比为1:34。
1.1.5 上唇板调节装置上唇板调节装置包括上唇板粗调节装置和微调节装置、转动手轮装置可使上唇板整体向上或向下移动，以达到抄造工艺要求的开度。
转动微调手轮可局部调节唇口的横向开度。
上唇板带有直立唇沿和百分表显示的横幅微调装置，使纸面的横向定量差得到调整，单点调节量不大于25μm1.1.6 箱体流浆箱的箱体与浆料接触面为不锈钢板打磨抛光。
上唇板和下唇板均由304制做，表面打磨抛光，流浆箱由支架支承，箱体内设有前墙溢流通道，溢流量5%。
1.1.7 喷雾管流浆箱堰池上方设有喷雾管以消除浆面泡沫，供喷雾管使用的清水必须过滤。
1.1.8 走台为便于对上唇板调节，在流浆箱的前上方设有纵向、横向走台，栏杆，梯子。
1.1.9.紧固件为不锈钢1.2长网部长网部由网案台架、辊及脱水元件等组成。
1.2.1网案台架1套。
网部台架采用悬臂式换网结构，由胸辊起落摇臂、支架，抽出座及底座等组成。
纵横大梁均为Q235 A钢板焊制。
真空伏辊下方的悬梁内腔兼作真空伏辊的排水管路。
每根悬臂梁在传动侧的悬臂端用螺杆与基础板固定。
大梁上采用镀铬T型槽板用于固定脱水元件，另可根据工艺需要适当调整脱水元件的相对位置。
1.2.2 网案走台为便于操作与观察网部的运行情况，在网部的操作侧和传动侧均配有用型钢制做的走台。
1.2.3 网部紧固件均为不锈钢材料1.2.4 胸辊装置 1 套（驱网辊1 套）直径650mm，面宽3400mm,辊体用钢板卷制，辊面包胶，胸辊橡胶硬度为肖氏“A”98±2 °,驱网辊橡胶硬度为p&15°，驱网辊带传动输出轴。
胸辊配用轴承113528，驱网辊配用轴承113536.。
1.2.5 真空伏辊φ800X3500mm，辊体材料为304，厚35mm，双层真空吸口，双螺旋线布孔。
整个真空辊由辊体、真空箱，操作侧和传动侧轴承座，喷水管、气垫管、胶轮以及真空调节阀等组成。
钻孔面宽3100mm，钻孔直径8mm，扩孔直径13.5mm，开孔率67%，低真空室口宽135mm，高真空室口宽为95mm，最大吸口宽3200mm，最小吸口宽2800mm，带传动轴。
1.2.6 导网辊φ245X3400mm，厚16mm,辊体无缝钢管车制，表面包耐磨橡胶，胶厚13mm，胶面硬度“A”95±2，两端采用铸铁闷头，轴头45#钢车制，校平衡，不平衡量在辊面上超过自重的0.0005，配310、311轴承。
1.2.7.张紧器2套电动螺杆张紧器，螺杆材料304（防水电机）1.2.8 低喷水管3套驱网辊冲边供水压力为 1.2-1.4Mpa，其余喷水管供水压力为0.5-0.8Mpa1.2.9 高压移动喷水管2套1.2.10刮刀装置2套刮刀体使用Q235A钢焊接，刀片为高密度EP板1.2.11 纸边切割水针1套喷嘴3个，其中1 个为引纸水针1.2.12 白水盘白水盘用δ2mm，304材料制做。
1.2.13 伏辊损纸池1套铸钢叶片，配置传动及电机，叶片为4片式。
1.2.14成型板 1 套面宽620X3400mm，（1+3），304箱体，镶陶瓷面板。
1.2.15 3片式刮水板4组面宽500X3400mm, 304箱体，陶瓷面板。
1.2.16 5片式刮水板1组面宽700X3400mm，304箱体，陶瓷面板。
1.2.17 7片式低真空箱2组面宽500X3400mm，304箱体，陶瓷面板。
1.2.18 高真空吸水箱6组面宽350X3400mm，304箱体，陶瓷面板。
1.2.19 水腿箱2组面宽700X3400mm，304箱体，陶瓷面板。
1.2.20 汽动校正器 1 套由校正器本体、信号机构（传感器）和控制系统三部分组成。
校正器由导辊轴承座、气胎支架滑板，固定底座，可移动丝杆等组成，为手、气动两用。
信号机构由信号阀，挡板，支承架组成。
控制系统由汽水过滤器、调节阀、系统阀压力表等组成。
其他按图配齐。
2、压榨部：压榨部由一道真空压榨、一道大辊盲孔压榨组成。
采用气动加压提升机构，毛毯配有单、双缝吸水箱，高低压喷水洗涤及汽动校正和电动张紧装置。
2.1压榨上辊Φ800×3400㎜，辊体材料铸铁，包覆橡胶，橡胶硬度95±2 “A”，盲孔，双螺旋线排孔，孔径2.6㎜，开孔率22%，配用轴承113636。
2.2真空压榨下辊Φ800×3400㎜，辊体材料不锈钢，包覆橡胶，橡胶硬度92±2 “A”，辊体表面钻孔直径4㎜，双螺旋线排列，开孔率15%，单真空室，室宽90㎜，最大吸区宽3100㎜。
2.3大辊经压榨辊2套φ1300X3200mm，铸铁辊体（铸铁辊体铸铁厚度不低于100mm），包覆耐高线压合成橡胶，胶面硬度93±2“A”，包胶层厚20mm。
盲孔孔直径2.6mm，孔深7、9交错。
双螺旋线排列，开孔率22%，辊内通水冷却。
配旋转接头。
配用23264K/w33轴承.2.4双缝吸水箱4套箱体为304型钢焊接，，面板为超高分子聚乙稀全陶瓷面板。
2.5单缝吸水箱4套箱体为304型钢焊接，，面板为超高分子聚乙稀全陶瓷面板。
2.6导辊（按图配齐)φ245X3400mm，厚16mm,辊体无缝钢管车制，表面包耐磨橡胶，胶厚13mm，胶面硬度“A”95±2，两端采用铸铁闷头，轴头45#钢车制，校平衡，不平衡量在辊面上超过自重的0.0005，配310、311轴承。
2.7汽动校正器4套（同网部）2.68电动张紧器4套电动紧毯，手、电动两用.2.7高、低压移动喷水管（各4套）喷水管用防水电机移动，高压为针形喷头、喷嘴孔直径1，低压为不锈钢扇形喷头。
2.8 引纸辊2套φ156X4250mm，辊体用20#无缝钢管，净壁厚12mm，外表面镀铬，配211UCP轴承。
2.9舒展辊4套φ247X3400mm，辊体用δ16钢管车制后包胶14mm，车螺旋凸纹，橡胶硬度“A”95±2,配轴承310、311，校平衡。
2.10机架机架为门型机架，机架、横梁、加压臂为Q235A钢板焊接。
设走台和栏干。
2.11压榨加压：(4套)压榨采用上辊气动加压，加压臂为Q235A材料焊接件。
3、烘干部：采用6+8+施胶机+8排列，开式齿轮传动，滚动轴承支承。
3.1烘缸规格：φ1500mm×3200mm 烘缸缸体、缸盖均采用合金铸铁，材质HT200加工前时效处理，以消除内应力，缸体壁厚25mm，内壁车制，外表面磨光，在操作侧缸盖上设有人孔，使用工作压力0.3MPa，试验压力0.6MPa，前2只烘缸硬度HB≥220，其余烘缸硬度HB190—240，烘缸表面糙度为0.4，轴承采用退卸套安装，带旋转汽头和虹吸管及113536轴承、轴承座、大齿轮，齿轮材质：HT200，汽头采用滕州产旋转接头。
3.2烘缸刮刀：(22套)采用手动抬刀，刮刀片采用EP板。
前2只烘缸用电动移动刮刀。
3.3 导辊：(按图配齐)规格：φ216mmx3300mm，无缝钢管与铸铁闷头过盈配合装配，车制后表面抛光，辊体壁厚16 mm，带滚动轴承310、311及轴承座。
3.4引纸辊：(2套)规格：φ191mmX3400mm 为无缝钢管车制，表面镀铬，带UCP211滚动轴承及轴承座。
3.5电动张紧器：由电机驱动张紧干毯，干毯张力6KN/M3.6校正器：由校正器体，信号机构和控制箱三部分组成，本设计能使毛毯自动校正，更利于操作。
3.7 走台（1套）包括操作侧及横向走台。
走台板由型钢焊制，踏板采用花纹钢板，防护栏杆为普通钢管。
4、施胶机1台主要结构：双辊斜列式，两辊均带传动，施胶机主要由机架，上下施胶辊，供胶装置，挡胶装置，刮刀，加压系统等组成。
设计线压： 60KN/m，最高线压：50KN/m，中高设计线压：40KN/m加压方式：采用波纹气胎加压固定辊：φ800X3200mm,铸铁辊芯，表面包人造石，胶厚20mm,橡胶硬度p＆J0°,配轴承113536.活动辊：φ800X3200mm,铸铁辊芯，表面包胶，胶厚20mm,耐磨，耐热合成橡胶，橡胶硬度90±2°“A”，汽胎加压，轴承113536.配有不锈钢2根喷胶管和挡胶板，接胶盘，喷嘴间距400mm，喷嘴直径1/2寸不锈钢管，活动式挡板，保证不漏胶。
