平面镜成像作图题

1、光学类例1 （浦东新区2006）根据平面镜成像特点，在图5－1中画出物体AB在平面镜MN中的像A'B'。

解析：平面镜类的作图要注意：

①成像特点：物成虚像很好看，关于镜面对称站，作图虚实要分清，箭头别忘加其中。

②物点是所有入射光线的“发光点”；像点看作是所有反射光线的“收光点”（因所有反射光线反向延长都

经过像点）。

例2 （06河北） 如图5－2所示，是一条经水面反射后的光线。请在图中画出其入射光线及与人射光线对应

的折射光线的大致方向。

解析：作光的反（折）射光路图应明确：

①法线是反（折）射光线和入射光线之间的分界线；它还是入（反或折）射角确定的唯一标准。

②光的折射特点：直射不变斜射变，空气入水靠法线；光路可逆真奇妙，水进空气好知道；折角随着入角

变，千万别忘作法线。

例3 （乐山市2006）在图5－3中完成透镜的光路图．

解析：透镜类的作图要了解：平行于主光轴的光线经凸透镜后会聚，过异侧的焦点；经凹透镜后发散，反向延长过同侧的焦点。利用光路的可逆性分析上述光线得出：从焦点发出的光线过凸透镜后平行于主光轴；射

向凹透镜另一侧焦点的光线（也可看作过焦点）过凹透镜后与主光轴平行。不管是凸透镜还是凹透镜，过光

心的光线，方向都不变。

可记作：凸镜会聚凹镜散，特别记住三条线；平行主轴过焦点，凸镜异侧凹镜反；光路可逆别忘掉，过焦光线能知道；光心个性真算靓，光线穿过不变向。

2、电学类

例4 （2006临沂市）图5－4韩宇同学想利用爸爸汽车上换下来的蓄电池制作一个小照明灯，手头上有3．8V

的小灯泡和三只不同阻值的电阻(其阻值分别为A．2Ω；B．8Ω；C．16Ω)、开关及部分导线，他又从学校实

验室借来了电压表和一只最大阻值为20Ω的滑动变阻器，测量得知蓄电池的电压为6V。

(1)请你帮助韩宇同学设计一个能够使小灯泡正常发光的电路，并用电压表测量灯泡两端的电压，将所设计

的电路图画在框内。

(2)用笔画线代替导线，连接实物图。

(3)韩宇同学接通电路并调节滑动变阻器的阻值，发现小灯泡正常发光时滑动变阻器的电阻丝接入电路的部

八年级物理初二上册光的反射和平面镜成像作图专题练习

1.画出图1中物体AB在白纸板上影子A´B´的位置

图1 白纸板 图2 半透明纸 2.在图2中画出蜡烛AB经小孔在半透明纸上所成的像A´B´

3.根据反射定律完成下列光路图

①标出入射角

②标出反射角 ③标出反射角

图3 图4 图5

4.在图6和图7中确定光源S和像S´的位置并完成光路图。

图6 图7 图8 图9

5.在图8中画出平面镜的位置

6.如图9所示，S´是点光源S在平面镜中的像，E是眼睛的位置，画出从S发出经平面镜反射后过E点的反射光线。

7．光线与镜面成30°角射在平面镜上(如图1)，试画出反射光线，并标出入射角和反射角的度数．

8、有一光源放在平面镜前，经平面镜得到两条反射光线，如图3所示，根据平面镜成像特点，确定光源S的位置并完成光路图。

9．如图4所示，作出点光源S发出的光，经平面镜反射后，经过A点的光路

10．如图5（右图）所示，平面镜M前有一个发光点S（图中未标出），S1是它在镜中所成的像，当平面镜转动一个角度后，像的位置为S2，试作出平面镜的新位置．

11.在图10中画出物体ABC在平面镜中所成的像A´B´C´

12.要使反射光线竖直照射到矿井中，在图11中画出平面镜的位置并标出平面

镜与水平面的夹角。

图10 图11 O A

B O

C A

B 30º · ·

S´

·

S ·

E · S

B A

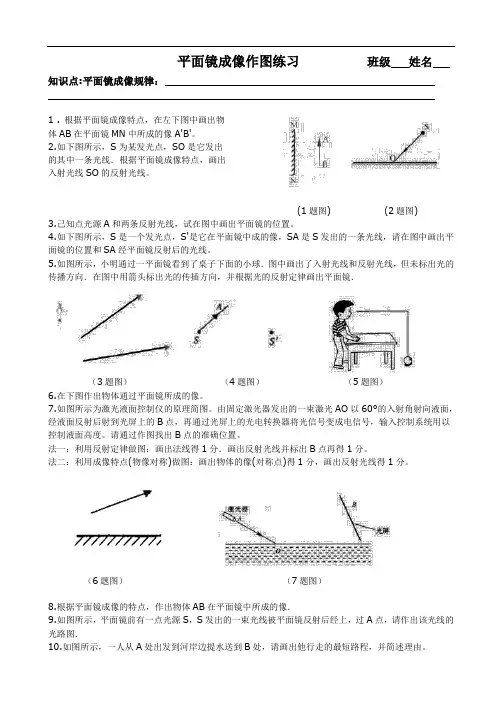

平面镜成像作图练习

班级 姓名

知识点:平面镜成像规律：

_____________________________________________

1 . 根据平面镜成像特点，在左下图中画出物体AB在平面镜MN中所成的像A'B'。

2.如下图所示，S为某发光点，SO是它发出的其中一条光线．根据平面镜成像特点，画出入射光线SO的反射光线。

(1题图) (2题图)

3.己知点光源A和两条反射光线，试在图中画出平面镜的位置。

4.如下图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。

5.如图所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．

（3题图） （4题图） （5题图）

6.在下图作出物体通过平面镜所成的像。

7.如图所示为激光液面控制仪的原理简图。由固定激光器发出的一束激光AO以60°的入射角射向液面，经液面反射后射到光屏上的B点，再通过光屏上的光电转换器将光信号变成电信号，输入控制系统用以控制液面高度。请通过作图找出B点的准确位置。

法一：利用反射定律做图：画出法线得1分．画出反射光线并标出B点再得1分。

法二：利用成像特点(物像对称)做图：画出物体的像(对称点)得1分，画出反射光线得1分。

（6题图） （7题图）

8.根据平面镜成像的特点，作出物体AB在平面镜中所成的像．

初中科学八年级下册第二单元光学

作图题专练

一、反射规律与平面镜成像

1．如图所示，a，b是光源S经平面镜MN反射后的两条反射光线，请用平面镜成像特点确定光源S的位置并完成光路。

2．

（1）如图所示，A′B′为物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜。

（2）如图所示，竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。

3．

（1）如图所示，OB是反射光线，ON是法线，请作出它的入射光线AO。

（2）如图所示，两块平面镜成90°放置，画出图示光线经两次反射的光路图(保留作图痕迹)。

二、折射规律与凸透镜成像

4．如图所示，两个透镜共一根主光轴放置且两透镜的焦点正好重合，请依次画出经过凸透镜和凹透镜折射后的折射光线。

5．根据近视眼成因及矫正方法，在如图所示虚线框内画出矫正近视眼所需的透镜并完成光路图。

6．如图所示，凸透镜的右焦点恰好同凹透镜的右虚焦点重合，试作出入射光线AB经两透镜折射的光路图。

7．我国古代的“千里眼”是富有想象力的神话，随着科学技术的飞速发展，望远镜已将神话变成现实，图中的望远镜是由两个透镜组成的，请完成两条入射光线经过两个透镜的光路(其中F1是透镜L1的焦点，F2是透镜L2的焦点)。

8．如图，已知入射光线或折射光线，画出对应的入射光线或折射光线。

9．周末，小明跟随爸爸学习钓鱼。如图所示，小明的眼睛位于N处，浮标位于水面的O处，鱼饵灯位于水下M处，此时小明发现鱼饵灯刚好被浮标挡住。已知N、O、M在同一竖直面内，请画出小明看到鱼饵灯光的光路图。

三、反射规律与折射规律综合

10．如图所示，凹透镜的主光轴处于水平位置，F是其焦点，平面镜与水平方向成45°，请画出竖直激光束AO经平面镜反射，再经凹透镜折射的光路图。
