北京第三十九中学物理电与磁易错题（Word版含答案）一、三物理电与磁易错压轴题（难）1．两个电磁铁A和B都用粗细相同的漆包线绕制而成，其外形及所用的铁芯都相同，但线圈面数不同(外观上看不出)要比较哪个电磁铁的线匝数多，小明用相同的恒压电源、滑动变阻器、导线、开关，并提供足够多的大头针，连接电路进行了图两个实验。
(1)关于小明的实验：①磁性较强的电磁铁是______ (选填“A”或“B”)。
依据是_____ ；②该实验，无法比较哪个电磁铁的线圆匝数更多，原因是______；(2)利用上述器材设计实验，要求能比较哪个电磁铁的线圈匝数更多(可增加一个器材，或不增加器材)：①步骤(可用文字或画图表述)______；②结论分析：______。
【答案】A 吸引大头针的数量较多不能确保流过两个电磁铁的电流相同见解析吸引大头针数量较多的电磁铁，线圈匝数较多【解析】【分析】【详解】(1)[1][2]由图可知电磁铁A吸引的的大头针数量比电磁铁B多，可判断电磁铁A的磁性较强。
[3]影响电磁铁磁性强弱的因素有线圈匝数、电流大小，该实验中无法通过电磁铁磁性强弱来判断谁的线圈匝数多，谁的少，原因在于无法确保流过两个电磁铁的电流相同。
(2)[4]步骤：将电磁铁A、B串联在一个电路中，通过它们的电流相等，是电磁铁A、B上的线圈匝数不同。
[5]结论分析：在电磁铁通过电流相同时，线圈匝数较多的电磁铁，吸引大头针数量较多；线圈匝数较少的吸引大头针数量较少；可判断：吸引大头针数量较多的电磁铁，线圈匝数较多。
2．在安装直流电动机模型的实验中，小明将组装好的电动机模型、滑动变阻器、电源、开关串联起来如图甲所示：(1)小明闭合开关，发现线圈不转，他用手轻轻转了一下线圈，电动机模型开始正常转动。
线圈原来不转的原因是_______；(2)若要电动机转速加快，小明应将滑动变阻器的滑片向_______移动；(3)接下来，小明把永磁铁换成图乙所示的电磁铁，并将电磁铁线圈的两个接线柱M、N分别与电刷A、B相连，使电磁铁线圈与电动机模型线圈并联后，合用一个电源。
当对调接在电源正、负极上的导线时，电动机线圈转动的方向会不会改变？答：_______，理由是_______；(4)完成以上实验后，小明取下图甲中的电源换上小灯泡，在模型的转轴上绕上细线，如图丙所示，然后快速拉动细线，使线圈转动起来，结果小灯泡发光，此时这模型就相当于_______机。
【答案】线圈刚好处在平衡位置左不会电流方向和磁场方向同时改变发电【解析】【分析】【详解】(1)[1]线圈不转，用手轻轻转了一下线圈，电动机模型开始正常转动，说明线圈原先刚好处在平衡位置。
(2)[2]要使电动机转速变快，就要增大电流，所以滑动变阻器电阻应变小，即滑片要向左移动。
(3)[3][4]电磁铁和线圈共用一个电源，当对调电源正负极时，电磁铁的磁场方向改变，线圈中的电流方向也发生改变，所以电动机的转向不变。
(4)[5]拉动细线，线圈转动，切割磁感线，产生感应电流，所以是发电机的模型。

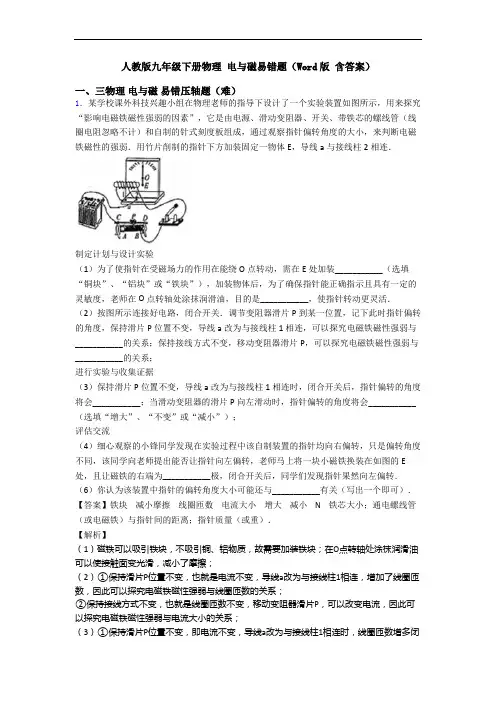

3．某学校课外科技兴趣小组在物理老师的指导下设计了一个实验装置如图所示，用来探究“影响电磁铁磁性强弱的因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．制定计划与设计实验（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装___________（选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是___________，使指针转动更灵活．（2）按图所示连接好电路，闭合开关．调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与___________的关系；进行实验与收集证据（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会___________；当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”、“不变”或“减小”）；评估交流（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图的E 处，且让磁铁的右端为___________极，闭合开关后，同学们发现指针果然向左偏转．（6）你认为该装置中指针的偏转角度大小可能还与___________有关（写出一个即可）．【答案】铁块减小摩擦线圈匝数电流大小增大减小 N 铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．【解析】（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质量，这样摆动起来更轻松．4．如图所示是课本上“通电导线在磁场中受力”的实验示意图。
小谦同学实际探究时，在下表记录了实验情况。
实验序号磁场方向ab中电流方向ab运动方向1向下无电流静止不动2向下由a向b向左运动3向上由a向b向右运动4向下由b向a向右运动（1）比较实验2和3，说明通电导线在磁场中受力方向与________有关；比较实验__________和____________，说明通电导线在磁场中受力方向与电流方向有关。
（2）小谦通过观察导线运动方向，来判断导线在磁场中受力方向，用到的物理学方法是____________（选填下列选项对应的符号）。
A．类比法 B．控制变量法 C．转换法（3）小谦想在这个实验的基础上进行改造，来探究“哪些因素影响感应电流的方向”。
为了观察到明显的实验现象，他应把图中的电源换成很灵敏的___________（选填“电流表”或者“电压表”）。
【答案】磁场方向24C电流表【解析】【详解】(1)比较实验2和3，电流方相相同，磁场方向不同，导体运动的方向不同，说明通电导线在磁场中受力方向与磁场方向有关；比较实验2、4，磁场方向相同，电流方向不同，导体运动方向不同，说明通电导线在磁场中受力方向与电流方向有关。
(2)实验中通过观察导线运动方向，来判断导线在磁场中受力方向，用到的科学方法是转换法；(3)探究影响感应电流方向的因素，为了观察到明显的实验现象，需要用灵敏电流表代替电源来显示产生感应电流的方向。
5．磁体具有吸引铁、钴、镍等物质的性质。
小蕊和小昌同学想探究磁体对回形针的吸引力的大小与放入它们之间物体的哪些因素有关,请你参与探究并解决一些问题。
（1）如图a,保持磁体和纸片间的距离一定,在纸片上放入不同的物体时,通过比较纸片下面能吸附的回形针数量,显示磁体对回形针吸引力的大小。
回形针的放置有图b中的甲、乙两种方法,依据_______的原理,回形针在磁场中某点受到的吸引力等于它的重力,应选择图中____的方法。
(a) (b)（2）选择正确的方法后,他们在纸片上分别放入形状、面积和厚度相同、材料不同的铁板、铝板等,观查能吸引的回形针个数,多次实验后将数据记录在下表中。
①分析数据,可以得出:在其他条件相同时,放入铁板或镍板,吸引回形针的数量____,说明铁板和镍板对吸引力的影响____,即对磁性屏蔽效果明显。
②铁、镍、铝都是导体,而铝对磁性屏蔽效果不明显,原因可能是____。
③铝是导体,陶瓷、玻璃和塑料是绝缘体,从表中数据知道,它们对吸引力影响效果相同。
据此,你提出一个值得探究的问题:______________________。
（3）他们在纸片上分别放入形状和____相同、面积不同的铁板,发现铁板面积越大,吸住的回形针数量越少。
（4）日常生活中,磁卡常受外界磁场影响出现消磁现象。
请你根据含有铁、镍的物体对磁性屏蔽效果明显的性质,写出一种保护磁卡磁性的方法:_________________。
【答案】二力平衡乙较少(或明显减少) 较大(或明显) 铝不能被磁体吸引(或铝不能被磁化) 磁性屏蔽的效果与物体的哪些因素有关厚度磁卡放人铁盒中(或放入含有铁、镍丝的网状包里)【解析】【详解】（1）回形针受到两个力的作用：重力和磁体的吸引力，处于静止状态，所以这两个力是一对平衡力。
故应用的原理是二力平衡；甲乙两图比较，通过乙图中下方能够吸引的回形针数量，可以比较吸引力的大小，能达到实验目的，而甲图，在纸片下方吸引回形针数量不能比较出吸引力的大小，不能达到实验目的。
因此选择乙图；（2）①分析数据可以得出，在其它条件相同时，放入铁板或镍板，吸引回形针的数量较少，说明铁板和镍板对吸引力的影响较大，即对磁性屏蔽效果明显；②铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是铝不是磁性物质，不能被磁化；③铝是导体，陶瓷、玻璃和塑料是绝缘体，从表中数据知道，它们对吸引力影响效果相同。
铁、镍、铝都是导体，它们对吸引力影响效果却不同。
因此提出的问题是：磁体屏蔽的效果与哪些因素有关；（3）根据控制变量法的思路，要研究屏蔽效果与铁板面积的关系，必须保持铁板的形状、厚度一定，改变面积大小，观察回形针被吸起的数目多少；（4）由于含有铁、镍的物体对磁性屏蔽效果明显，所以可以将磁卡放在铁盒中，磁性就能长时间保持了，磁卡不易受到外界磁场的影响。
【点睛】注意理解体会实验采用了控制变量法和转换法，两种方法都是初中物理常用的研究方法，要熟悉两种实验方法在初中物理实验中的应用。
6．东东和辰辰在学习“探究电动机为什么会转动”后，来到实验室又经历了一些科学探究过程．（1）验证磁场对电流的作用（如图甲所示）：将一白炽灯接通电源后，东东用一条形磁体靠近灯泡的玻璃罩，仔细观察灯丝，东东发现___________，该现象说明_____________。
