TCL LCD电视工厂菜单中英文对照表

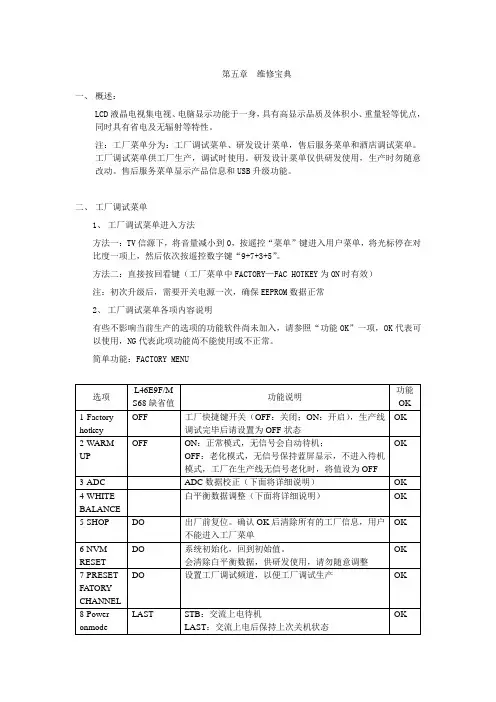

第五章维修宝典一、概述：LCD液晶电视集电视、电脑显示功能于一身，具有高显示品质及体积小、重量轻等优点，同时具有省电及无辐射等特性。

注：工厂菜单分为：工厂调试菜单、研发设计菜单，售后服务菜单和酒店调试菜单。

工厂调试菜单供工厂生产，调试时使用。

研发设计菜单仅供研发使用，生产时勿随意改动。

售后服务菜单显示产品信息和USB升级功能。

二、工厂调试菜单1、工厂调试菜单进入方法方法一：TV信源下，将音量减小到0，按遥控“菜单”键进入用户菜单，将光标停在对比度一项上，然后依次按遥控数字键“9+7+3+5”。

方法二：直接按回看键（工厂菜单中FACTORY—FAC HOTKEY为ON时有效）注：初次升级后，需要开关电源一次，确保EEPROM数据正常2、工厂调试菜单各项内容说明有些不影响当前生产的选项的功能软件尚未加入，请参照“功能OK”一项，OK代表可以使用，NG代表此项功能尚不能使用或不正常。

简单功能：FACTORY MENU在上述表格的最底端显示液晶屏信息、电源信息、软件虚拟编码和相应更新日期时间。

复杂功能三、研发设计菜单1、进入方法方法一：TV信源下，将音量减少到0，按遥控“菜单”键进入用户菜单，将光标停在对比度一项上，然后依次按遥控数字键“1+9+5+0”。

方法二：直接按回看键（设置菜单中DESIGN MENU—DESIGN KEY为ON时有效）。

方法三：在工厂调试菜单（FACTORY MENU）下，按菜单键返回上一菜单（即研发设计菜单DESIGN MENU）四、售后服务菜单1、售后菜单的进入方法开机状态，将音量减小到0或静音状态下，按遥控“菜单”键进入用户菜单，将光标停在对比度一项上，然后依次按遥控数字键“9+7+0+5”，进入售后模式，屏幕显示售后主菜单。

菜单内容说明五、DEBUG板简介工厂生产时会使用到DEBUG板做ISP（在线烧写程序）白平衡调整等。

DEBUG板的主要原理是做TTL电平与232电平之间的转换。

电视中常用英语、英文缩写的英汉对照表ABL automatic bright limiting 自动亮度限制ACC automatic chrominance control 自动色度控制ACK automatic colour killer 自动消色器ADC automatic degaussing circuit 自动消磁电路AFT automatic frequency tuning 自动频率调谐AGC automatic gain contiol 自动增益控制AMP amplifier 放大器ANC automatic noise canceller 自动噪声抑制ANT antenna 天线ARC automatic resolutron control 自动清晰度控制BURST 色同步信号B-Y DEMO demodulator B-Y解调器CHROMA色度CHROMA FILTER 色度滤波器CMOS complementary metal-oxide-semicondoctor 互补形金属-氧化物-半导体COLORKILLER 消色器COLORTONE 色调CONT 对比度CRT cathode-ray-tub 阴极射线管DET detector 检波DEMODULA TOR 解调器DGC degaussing coil 消磁线圈DL delay line 延时线DY deflection yoke 偏转线圈ERROR AMP 误差放大器E-W CORRECTION east-west correction 东西校正（枕形校正）FBT fly back transformer 逆程变压器H．BLK horizontal blanking 行消影H．DY horizontal deflection yoke 行偏转线圈OSC oscillator 振荡器PAL phase alternate line-by-line 逐行倒相正交平衡调幅制NTSC national television standards committee 正交平衡调幅制SECAM sequential couleur avec memoire 逐行轮换调频制PHASE DET（PD）phase detcctor 鉴相器POWER DRIVE 功率激励RF radio frequency 射频SCREEN 帘栅极（加速极）SOUND TRAP 伴音陷波器SYNC synchronization 同步TP test point 测试点VERT TRIGG vertical trigger 场触发VTR video tape recorder 磁带录象机X cerystal 石英晶体谐振器HDTV high definition television 高清晰度电视SDTV standard definition television 标准清晰度电视DVB-S digital video broadcasting-satellite 卫星数字视频广播DVB-C digital video broadcasting-cable 有线数字视频广播DVB-T digital video broadcasting-terrestrial 地面数字视频广播DAB digital audio broadcasting 数字音频广播Teletext 图文电视RPTV rear-projection TV 背投电视LCD liquid crystal display 液晶显示器LCOS Liquid Crystal On Silicon 硅基液晶PDP plasma display panel 等离子体显示器FPD flat panel display 平板显示器VGA video graphics array 视频图象阵列SVGA super video graphics array 超级视频图象阵列LED light emitting diode 发光二极管TFT thin film transistor 薄膜晶体管DVI digital visual interface 数字显示接口DSP digital signal processing 数字信号处理RCA revealed comparative advantage 莲花插头OSD on screen display 屏显STB set-top box 机顶盒ISDN integrated services digital network 综合业务数字网DST digital satellite television 数字卫星电视卡EPG electric program guide 电子节目指南VOD video on demand 视频点播PPV poly-phenylene vinylene 按次付费观看ADSL asymmetric digital subscriber line 非对称数字用户线Level 级（图象格式）Profile 型（压缩处理方法）Block 像块Macroblock 宏块Slice 像条Picture 图象Group of Pictures 图象组Video Sequence 视频序列MC motion compensation 运动补偿ME motion estimation 运动估计MV motion vector 运动矢量MVP mulitiview profile 多视点型ES elementary stream 基本数据流PS program stream 节目码流TS transport stream 传输码流PES packetized elementary stream 打包基本码流通信常用英语、英文缩写的英汉对照表SDH synchronous digital hierarchy 光同步数字系列DLP digital light processor 数字光处理器IPTV interactive personal TV 交互式网络电视PVR personal video recorder 个人视频录像机IP internet protocol互联网协议WLAN wireless local area network 无线局域网CI common interface 通用接口PCM pulse code modulation 脉冲编码调制PAM pulse amplitude modulation 脉冲幅度调制SBC sub-band coding 子带编码QAM quadrature amplitude modulation 正交幅度调制OFDM orthogonal frequency division multiplexing 正交频分复用技术ASK amplitude shift keying 幅度键控FSK frequence shift keying 频移键控PSK phase shift keying 相移键控TDD time division duplex 时分双工TDMA time division multiple access 时分多址FDMA frequence division multiple access 频分多址CDMA code division multiple access 码分码址TD-SCDMA time division-synchronization code division multiple access时分同步码分多址接入技术NRZ non-return to zero 不归零HDB3 high density bipolar of order3 3级高密度双极性码PLMN public land mobile network 陆地移动通信网PSTN public switch telephone network 公共交换电话网MSC mobile switching center 移动交换中心BS Base Station 基站MS Mobile Station 移动台GSM Global system for mobile communications 全球移动通信系统IMT-2000 international mobile telecommunication-2000 国际移动通信系统（第3代）HTTP hyper text transfer protocol 超文本传输DTMF dual tone multi-frequency 双音多频HFC hybrid fiber coax 混合光纤/同轴电缆3G 3rd Generation 第三代数字通信其它常用英语、英文缩写的英汉对照表3C china compulsory certification 中国强制认证CIQ china inspection and quarantine 中国检验检疫局EMC Electro magnetic Compliance 电磁兼容MPEG moving picture experts group 活动图象专家组DBEG digital broadcasting experts group 数字广播专家组A TSC advanced television system committee 先进电视制式委员会WHO World Health Organization 世界卫生组织WTO World Trade Organization 世界贸易组织ISO International Standards Organization 国际标准化组织ITU International Telecommunication Union 国际电信联盟IEC international Electrotechnical Commission 国际电工委员会JTC joint technical committee 联合技术委员会GPS global positioning system 全球定位系统CPLD Complex Programable Logic Device 复杂可编程逻辑器件FPGA Field Programmable Gata Array 现场可编程门阵列IGBT Insulated Gate Bipolar Transistor 绝缘栅双极晶体管IGBT(Insulated Gate Bipolar Transistor)，绝缘栅极型功率管，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式电力电子器件。

常用中英文及缩写对照表（TV电视）A 天线，安培A．ADJ 自动调整ABC 自动亮度控制ABL 自动亮度限制AC 交流ACC 自动色度控制ACK 自动消色AC OFF 交流关机ADD 地址ADJ 调节，调整AERIAL 天线AF AMP 音频放大器AFC 自动频率控制AFT 自动频率调整，手动频率微调AGC 自动增益控制AM 调幅AMP 放大器AMPLITUDE 幅度APC 自动相位控制，自动相位比较AND 与，与门ATT 衰减，衰减器ATTENUATOR 衰减器AUDIO 音频AUTO 自动AUTO-SELECT 自动选择AV 音频和视频AV IN 音频和视输入AVR 自动电压调整B 蓝色BAND 波段BASE 基极BASEBAND 基带BASS 低音BASSAY 加重低音BBD 斗链（电荷耦合）延迟器件BD 反向二极管BDV 击穿电压BEAM 束，电子束流流BERT 差拍COIN 符合，一致性COLLECTOR 集电极COL 彩色COLOR 彩色COLOR DEM 彩色解调，色度解调COMPENSATE 补偿CON 对比度CONT 控制CONTRAST 对比度CONTROL 控制CONTROLLED 被控，受控CONVERTER 变换器COR 校正CORRECTION 校正COUNT DOWN 分频器CPU 中央处理器CRT 阴极射线管，显像管CTV 彩色电视机OUT OFF 截止，切断，关机CVBS 复合全电视信号DAC 数模变换DAGC 延迟式自动增益控制DAMPING 阻尼DARK 黑暗的，暗的DATA 数据，资料dB 分贝DC 直流，直接耦合DECODE（R）解码，解码器，译码器DEFECT 失效，无输出DEFL 偏转DEGAUSSER 消磁器DELAY 延迟DEMOD 解调器DEMONSTRATE 演示，表演DEMODULATOR 解调器DET 检波，检测DETECTOR 检波器DEVIDER 除法器DG 微分增益DIFF 微分，差动DIEFER AMP 差动放大器DIP 双列直插塑料封装DIS 放电DISCR 鉴频器DISCRIMINATOR 鉴频器D.L 延迟线GND 地，接地端GP 门控脉冲，闸门脉冲GREEN 绿色H 行，水平HALF TONE 半色调控制HAR 谐波H BLK 行消隐H COIN 行符合，行同步一致性H DRIVE 行激励，行推动HEATER 灯丝，加热器HF 高频HFA 高频放大器HF AMP 高频放大器HFC 高频扼流图HFO 高频振荡器HI-Q 高品质因数H-LOCK 行锁定，行同步HOLD 同步，保持HOLD-IN 同步HOR 行，水平的H COUNT DOWN 行分频器HOR DRIVER 行推动器，行驱动器HOR OSC 行振荡器HOT 热HOUR 小时HP 高通，大功率H PARABOLA 行抛物波HPF 高通滤波器HTR 灯丝HUE 色，色彩，色调HVPS 调压电源HW 半波Hz 赫兹I SIGNAL 彩色电视中（NTSC）的一路色度信号与Q信号成正交IAGC 瞬时动作的自动增益控制IAVC 瞬时动作的自动音量控制IC 集成电路I2C BUS I2C总线ID 识别，鉴别IDENT 识别，鉴别IF 中频IF AMP 中频放大器IFT 中频变压器IMMR 安装，修改，维护与修理IMPULSE 脉冲IN 入，英寸LOCK IN 锁住，同步LOOP 环路LOPPER 斩波器LOW 低，弱的LPF 低通滤波器LSO 行稳定振荡器LSP 行同步脉冲MAIN 主板MAINT 维修，保养MANUAL 手动，说明书MARK 符号，标志MASK 屏蔽掩膜MATCH 匹配MATRIX 矩阵MATRIXER 矩阵变换电路MAX 最大MBF 调制器带通滤波器M-D 调制-解调MEMORY 记忆，存储器MHz 兆赫兹MIC 麦克风，话筒MIX 混频，混合MIXER 混频器MODE 状态，方式，模式MODULATOR 调制器MODULE 模块，组件MONITOR 监视器MONOCHROME 单色的，黑白的MONOSTABLE 单稳态MOS 金属-氧化物-半导体MOSFET 金属氧化物半导体场效应管MOST 金属氧化物半导体场晶体管MP 维修点MPL 维修部件清单MPO 最大功率输出MRR 维护修理和更换MSB 最高位MULTI STANDARD 多制式MULTI SYSTEM 多制式MULTI-TAP 多抽头的，多插头的MUSIC 音乐MUTE 静音MVB 多谐振荡器MVC 手动音量调节MVS 最小视频信号MAND 与非门OUT-OF-PHASE 反相，不同相OV 过压OVERLOAD 过载，超载，过荷OVERSHOOT 过冲量，尖峰OWF 最佳工作频率P 功率，脉冲PA 功率放大器，脉冲放大器PB 脉冲宽度PACKAGE 封装，包装PAL PAL制PAL-SW PAL开关PAR 并联的，平行的PARAPHASE 侄相PART 部件，零件PASS 通道，通过，通路PASS-BAND 通频带PASSIVE 无源的PAUSE 暂停，中止PCB 印制电路板PCM 脉冲编码调制PD 电位器，电位差PEAK 峰值PP 峰值PEAKED AMP 峰值放大器PEAK-DET 峰值检波器PEM 脉冲编码调制PERVIOUS 透光的PF 皮法拉（10-12法拉）PHASE 相位PHASE DET 相位检波PHASE CONTROL 相位控制PHASE SHIFTER 移相器，相移器PHASOR 彩色信息矢量PHILIPS 飞利浦公司PHONIC 声音的，有声的PHOTOMETER 光度计PIF 图像中频PIN 脚，引出脚，管脚PICTURE 图像，画面PIP 画中画PLAY 播放，重放PLD 相位锁定检波PLL 锁相环路PLO 锁相振荡器PLUG 插头，插塞PM 相位调制，调相QAVC 无噪声自动音量控制Q-BAND Q波段QTY 数量QUA 质量，品质QUASI 准，拟QUASI-SYNC 准同步QUASI-SYNC-DET 准同步检波R（CH）右、右声道RADIO 无线电，收音机RADIO TELEVISION 无线电视RAM 随机存取存储器RAMP 斜坡，锯齿波RAY 射线R-C 电阻-电容R/C 遥控RCC 阻容耦合RCC AMP 阻容耦合放大器RECALL 呼叫，重复呼叫，当前频道与前一频道切换RECEIVE 接收RECEIVER 接收机RED 红色REF 参考REGULATOR 稳压器RELAY 继电器REMOTE CONTROL 遥控RESIODE 变容二极管RES 电阻RESET 复位RESOLUTION 分辩率，清晰度RESTORE 恢复RETRACE 回扫RF 射频RF AGC 射频自动增益控制RF AMP 射频放大器RFC 射频扼流圈RFCS 射频载波漂移RFF 复位触发器RFI 射频干扰RFT 射频变压器RGB MATRIX RGB（基色）矩阵RLY 继电器ROW 行，一行BP 分辩率RT 无线电与电视s 秒S/A 维修服务SNOW 雪花，雪花状干扰SNR 信噪比SOKET 插座，插口，管座SOFT 软的，（轮廓）模糊的SOUND 声音，音响，伴音，音频SOURCE 源，信号源SP 扬声器，喇叭SPERKER 扬声器，喇叭SPKR 扬声器，喇叭SPOT 光点，污点SPST 单刀单掷开关STAGE 级，步骤STALO 稳定本地振荡器STAND-BY 待机，等待START 起动，开始STAT 静电的，静态的STATION 电台，电视台STEREO 立体声STEREO AMP 立体声放大器STOP 停，停止STORE 存储，记忆STR 直线，直的STROPE 选通，闸门脉冲SUB 副SUBCARRIER 副载波SUPPLY 电源，供电S-VHS S端子，Y/C分离（输入）SW 开关SWEEP 扫描SWITCH 转换，开关SYNC 同步SYNC SEP 同步分离SYNC HROGUIDE 水平扫描同步电路SYNC HROLOCK 同步锁定电路SYS 系统，制式SYSTEM 系统，制式T 温度，时间TANK COIL 槽路线圈，谐振线圈TELEVISION 电视机TELETEXT 图文电视TEMP 温度TERMINAL 终端，端头TIMER 定时器，计时器TINT 色调TM 测试记忆TMTR 热敏电阻，发射器XTAL或T-TAL 晶体XTALO 晶体振荡器YOKE 偏转线圈DVB-C 数字接收机EMC 电磁兼容。

各个品牌的电视工厂菜单打开方法不一样，你买的什么牌子的电视，我以前是卖电视的，工厂菜单不需要密码三星工程模式方法:待机状态，“ 显示键”、“项目键”、“静音键”、“电源键”，即进入工程模式。

第一项就是电视的使用时间。

关闭电源就可以退出索尼工程模式方法:“待机”“屏显”“5”“音量调节+”或“音量调节减”“开机”备注：“ETI”就是该电视的累计使用时间；“SELF CHECK”,其中最后一行就是使用时间。

松下工程模式方法：按住不放“-/V”出现下面画面右上边有OPTICN1,OPTICN2,OPTICN3等字样，按下遥控器“2 ” 键，出现如下画面左上边有SRV-TOOL,右上边有DYNAMIC的字样，按下遥控器“确定”键，画面显示如下：左上边有SRV-TOOL的字样,右下边是空白的表格，再用方向键，移动白色选择框到右下角空白的表格里，按住遥控器“静音”键保持3秒钟，关机退出工程菜单模式！东芝工程模式方法：开机状态下，按一次遥控器的Mute，然后按住遥控器的Mute，同时按电视机的Menu键，按遥控器的9键，看Self Check菜单第2行Time就是电视机的使用时间（十进制）备注：按遥控器的信号源选择键（每按一次变一种颜色），可在黑、白、红、黄、蓝、绿等全屏纯色画面上查看坏点情况。

工程菜单只要关机就可自然退出。

飞利浦工程模式方法：开机，按遥控062596+屏显，不必理会选台画面，任意一数字键，进入工程菜单，遥控关机即可，飞利浦液晶电视7321系列的使用时间查看方法：电视机在开机的情况下,连续按269586 +MEMU,第一行的5个数字,就是开机时间。

夏普工程模式方法：所有操作都可以不用遥控器，只用屏幕顶上的按键。

打开液晶电视(非待机状态)，然后直接按屏幕上方的电源键关掉。

同时按住和“Volume -”键和“TV/VIDIO”，然后按电源键打开，“Volume -”键和“TV/VIDIO”，一直不能松手，直到屏幕左上方出现“K”字样松手，再同时按“Volume -”和“CH -”按钮，然后放开，工程菜单出现。
