CKSC-9-10-6串联电抗器型号说明

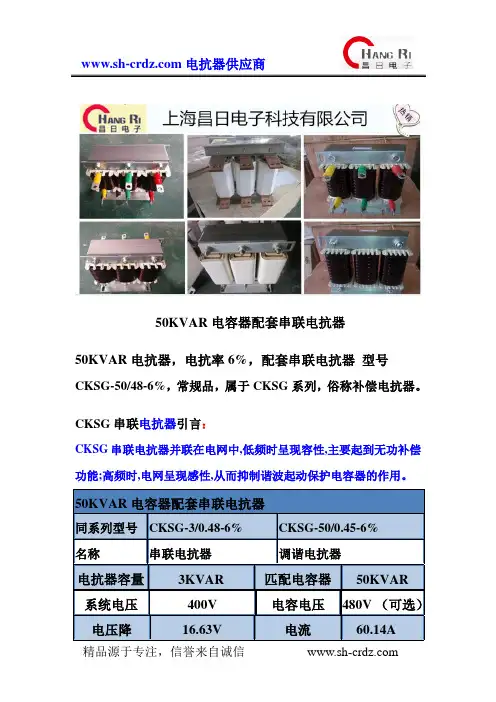

50KVAR电容器配套串联电抗器50KVAR电抗器，电抗率6%，配套串联电抗器型号CKSG-50/48-6%，常规品，属于CKSG系列，俗称补偿电抗器。

CKSG串联电抗器引言：CKSG串联电抗器并联在电网中,低频时呈现容性,主要起到无功补偿功能;高频时,电网呈现感性,从而抑制谐波起动保护电容器的作用。

50KVAR电容器配套串联电抗器同系列型号CKSG-3/0.48-6% CKSG-50/0.45-6%名称串联电抗器调谐电抗器电抗器容量3KVAR 匹配电容器50KVAR系统电压400V 电容电压480V （可选）电压降16.63V 电流60.14A电感0.74MH 电抗率6%频率50HZ 品牌昌日冷却方式AN 防护等级Ip00串联电抗器适用于无功补偿系统中的电容器前端，抑制电网中的谐波，保护电容器的正常使用上海昌日电子科技有限公司是一家设计、制造、销售电抗器的企业，产品涵盖各种型号的进/出线电抗器、高/低压串/并联电抗器、滤波电抗器、平波电抗器、启动电抗器等；电压等级0.30KV,0.4KV,0.69KV ，10KV等，绝缘等级包括B 级、F级、H级，可充分满足用户的不同需求。

300%订单式生产方式，满足客户实际需求。

产品系列有：JXL系列输入电抗器CXL系列输出电抗器CKSG系列串联电抗器CKSC系列高压串联电抗器一、50KVAR电容器配套串联电抗器作用接入串联电抗器，电容器电压升高系数- K=1 d 1如K= 6% 1.06 30.06 1≈-d =即运行电压升高6%，工作电流也随之大约6%。

运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系的。

二, 50KVAR电容器配套串联电抗器型号说明三、50KVAR电容器配套串联电抗器性能参数1.可用于400V、660V系统。

2.电抗率的种类：1%、6%、12%3.额定绝缘水平3kV/min。

CKSC-30/10-5高压串联电器HV-Series Reactors CKSC-30/10-5型号说明CK:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分电抗器的功能，这里的CK代表串联电抗器，BK并联电抗器QK 启动电抗器LK滤波电抗器XK代表限流电抗器S:代表相数，这里的S表示三相电抗器，用于补偿柜共补。

,还有D 代表单相电抗器，用于补偿柜分补。

C: 代表C代表环氧浇筑系列G代表干式绕制30: 代表电抗器的容量，容量选择范围3-400KVAR，如果对电抗器容量不了解，可致电详询。

10:指的是电容器电压，这里的单位是KV，电压等级分为3KV，6KV，10KV，12KV电抗器称高压电抗器，也有被称为高压串联电抗器。

5:指的是电抗率5%，常用的电抗率有5%，6%，7%，12%，14% CKSC-30/10-5是上海昌日电子科技有限公司生产的CKSC 系列高压串联电抗器与并联电容器相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，CKSC-30/10-5高压串联电抗器适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所变频器周边输入电抗器，输出电抗器，直流电抗器低压补偿柜CKSG串联电抗器，高压补偿柜CKSC串联电抗器CKSC-30/10-5 HV-Series Reactors型号代表意义CK S C- 30/ 10-5额定电抗率系统额定电压10KV额定容量30KV AR环氧浇铸型三相串联电抗器（HV-Series Reactors) CKSC-30/10-5 全称是10KV三相高压环氧浇铸电抗器电抗器容量是30KVAR ,电抗率5%1，CKSC-30/10-5串联电抗器参数表串联电抗器型号CKSC-30/10-5型式Type 串联电抗器电抗率Reactor5%容量Rated power 30Kvar 联结Connection -电压Se. V ol10kV 电流Se. Cur 31.5A相数Number of phases 三相频率Frequency 50Hz冷却方式Cooling Type 自冷品牌昌日配套电容器容量600KV AR 电容电压11/√3KV 质保期一年三包维护终身免费维护2，CKSC-30/10-5串联电抗器性能与技术参数电抗器执行标准：JB5346-1998 串联电抗器标准GB10229-88 电抗器JB3837-2010 型号编制依据JB9644-1999 半导体电气传动用电抗器1 系统电压6kV、10kV、10.5kV、11kV。

电抗器目录一．电抗器1．什么是电抗器2．电抗器的种类3．电抗器形式二．并联电抗器三．串联电抗器（阻尼电抗器）四．滤波电抗器五．平波电抗器六．平衡电抗器（平衡电抗器、调谐电抗器）七．启动电抗器。

八．消弧线圈九．接地变压器十．国内生产电抗器企业简介一．电抗器1．什么是电抗器电抗器其实就是一个电感元件，由于它是电感而被电力系统应用的电器称为电抗器。

当在具有电感值L的电抗器线圈中通以交流电流I L时，他就呈现电抗X L(X L=ωL)，并在电抗两端产生电抗压降I L X L。

在一般情况下，电抗器的电感值L与其结构尺寸有如下关系：L=W2 ΛW---线圈匝数Λ---磁路的磁导在电力系统中一般电抗器作为一个无功元件，是吸收无功功率的。

它可以起到通直隔交的作用。

2．电抗器的种类电抗器根据其在电力系统上的作用，大致分为以下几种：并联电抗器、串联电抗器、阻尼电抗器、限流电抗器、滤波电抗器、平波电抗器、平衡电抗器（进线电抗器）。

饱和电抗器、启动电抗器、消弧线圈、接地变压器（中性点耦合器）3．电抗器的用途十分广泛，主要作用为以下几种：1）限制系统的短路电流；（限流电抗器）2）补偿系统的电容电流(无功功率补偿)；（并联电抗器、串联电抗器）3) 与电容器相结合组成LC滤波系统；（滤波电抗器）4）抑制谐波（平衡电抗器）。

5）变流系统平波作用（平波电抗器）。

4．电抗器广泛应用于电力、石化、电气化铁路、钢铁等行业的电网中。

二．并联电抗器(目前可生产10kV及以下，容量在6000kV ar及以下油浸式并抗，或3000kV ar及以下干式)1. 用途：并联电抗器并联于电网上，用于吸收无功功率，即补偿线路的电容性充电电流，限制系统工频电压的升高和操作过电压，保护系统的绝缘水平，保证线路的可靠运行。

随着我国城市规模的不断扩大及城市电网的改造，架空线路输电逐渐被地下电缆输电所替代，使得输电网络的对地电容性充电电流急剧增大，为了降低系统工频电压的升高和系统的绝缘水平，保证系统的安全可靠运行和城市的电网供电质量，原来在高压及超高压、远距离输电系统中广泛应用的并联电抗器在城市配电电网中得到较普遍的应用2. 类型：并联电抗器主要有以下几种类型：1）油浸式铁心并联电抗器、2）空心式并联电抗器（含环氧包封式、开放式、半铁芯式等）3）环氧浇注干式铁心式并联电抗器。

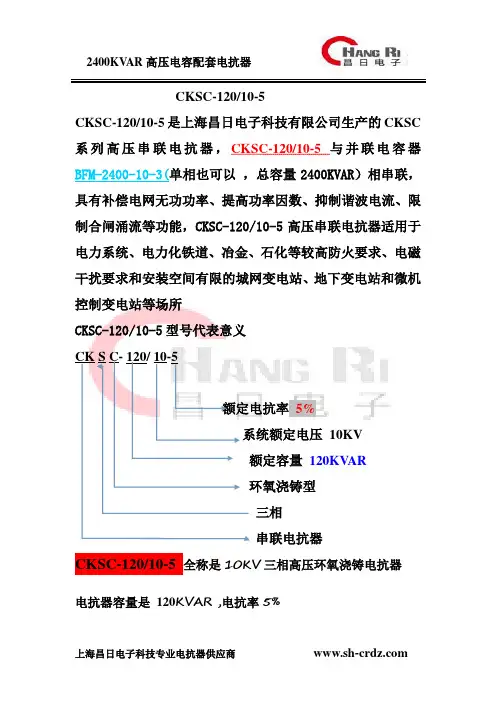

CKSC-120/10-5CKSC-120/10-5是上海昌日电子科技有限公司生产的CKSC 系列高压串联电抗器，CKSC-120/10-5与并联电容器BFM-2400-10-3(单相也可以，总容量2400KVAR）相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，CKSC-120/10-5高压串联电抗器适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所CKSC-120/10-5型号代表意义CK S C- 120/ 10-5额定电抗率5%系统额定电压10KV额定容量120KV AR环氧浇铸型三相串联电抗器CKSC-120/10-5 全称是10KV三相高压环氧浇铸电抗器电抗器容量是120KVAR ,电抗率5%1，CKSC-120/10-5串联电抗器参数表串联电抗器型号CKSC-120/10-5型式Type 串联电抗器电抗率Reactor5%容量Rated power 120Kvar 联结Connection -电压Se. V ol10kV 电流Se. Cur 126A相数Number of phases 三相频率Frequency 50Hz冷却方式Cooling Type 自冷品牌昌日配套电容器容量2400KV AR 电容电压11/√3KV 质保期一年三包维护终身免费维护2，CKSC-120/10-5串联电抗器性能与技术参数电抗器执行标准：JB5346-1998 串联电抗器标准GB10229-88 电抗器JB3837-2010 型号编制依据JB9644-1999 半导体电气传动用电抗1 系统电压6kV、10kV、10.5kV、11kV。

2 电抗率选择1%、4.5%、5%、6%、7%、12%、14%3 绝缘等级F级实验耐压42000V4 电抗器噪音电抗器噪声：≤45dB5 过载能力≤1.35倍下连续运行6 三相不平衡度电抗器相与相之间不平横度不大于±3%，7 电感量误差控制在+3%以内8 海拔高度不超过2000米。
