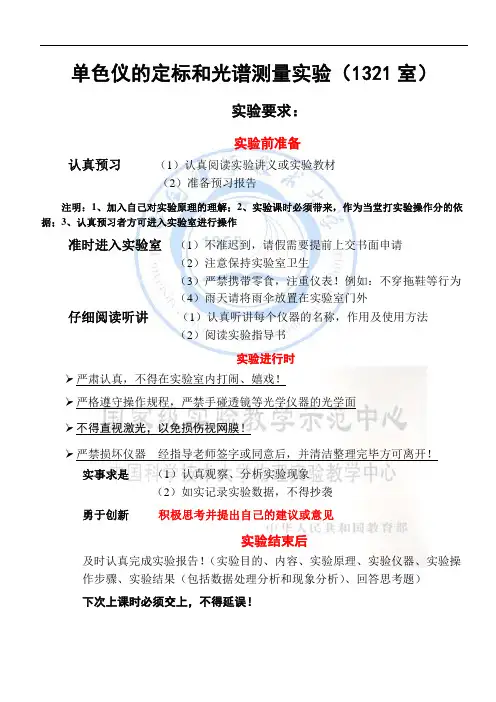

单色仪的定标和光谱测量实验（1321室）实验要求：实验前准备认真预习（1）认真阅读实验讲义或实验教材（2）准备预习报告注明：1、加入自己对实验原理的理解；2、实验课时必须带来，作为当堂打实验操作分的依据；3、认真预习者方可进入实验室进行操作准时进入实验室（1）不准迟到，请假需要提前上交书面申请（2）注意保持实验室卫生（3）严禁携带零食，注重仪表！例如：不穿拖鞋等行为（4）雨天请将雨伞放置在实验室门外仔细阅读听讲（1）认真听讲每个仪器的名称，作用及使用方法（2）阅读实验指导书实验进行时严肃认真，不得在实验室内打闹、嬉戏！严格遵守操作规程，严禁手碰透镜等光学仪器的光学面不得直视激光，以免损伤视网膜！严禁损坏仪器经指导老师签字或同意后，并清洁整理完毕方可离开！实事求是（1）认真观察、分析实验现象（2）如实记录实验数据，不得抄袭勇于创新积极思考并提出自己的建议或意见实验结束后及时认真完成实验报告！（实验目的、内容、实验原理、实验仪器、实验操作步骤、实验结果（包括数据处理分析和现象分析）、回答思考题）下次上课时必须交上，不得延误！单色仪的定标和光谱测量实验（1321室）实验目的：（1）：了解光栅单色仪的结构以及工作原理并熟练掌握其使用方法；（2）：掌握调节光路准直的基本方法和技巧，利用钠灯等标准光源对单色仪进行定标；（3）：测量红宝石、稀土化合物的吸收和发射光谱，加深对物质发光光谱特性的了解；（4）：测量滤波片和溶液的吸收曲线，掌握测量其吸收曲线或透射曲线的原理和方法。
实验简介单色仪（monochromator）是指从一束电磁辐射中分离出波长范围极窄单色光的仪器。
按照色散元件的不同可分为两大类：以棱镜为色散元件的棱镜单色仪和以光栅为色散元件的光栅单色仪。
单色仪的构思萌芽可以追述到1666年，牛顿在研究三棱镜时发现将太阳光通过三棱镜时被分解成七色光的彩色光光谱，牛顿首先将此分解现象称为色散。
1814年夫琅和费设计了包括狭缝、棱镜和视窗的光学系统并研究发现了太阳光谱中的吸收谱线（夫琅和费谱线）。

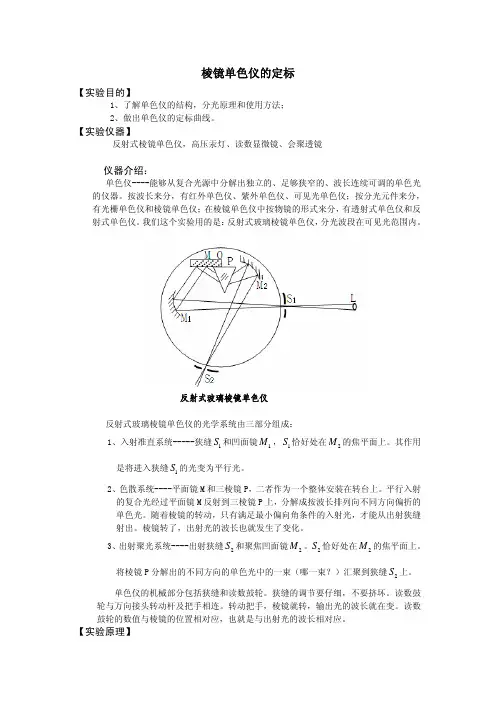

棱镜单色仪的定标【实验目的】1、了解单色仪的结构，分光原理和使用方法；2、做出单色仪的定标曲线。
【实验仪器】反射式棱镜单色仪，高压汞灯、读数显微镜、会聚透镜仪器介绍：单色仪----能够从复合光源中分解出独立的、足够狭窄的、波长连续可调的单色光的仪器。
按波长来分，有红外单色仪、紫外单色仪、可见光单色仪；按分光元件来分，有光栅单色仪和棱镜单色仪；在棱镜单色仪中按物镜的形式来分，有透射式单色仪和反射式单色仪。
我们这个实验用的是：反射式玻璃棱镜单色仪，分光波段在可见光范围内。
反射式玻璃棱镜单色仪反射式玻璃棱镜单色仪的光学系统由三部分组成：1、入射准直系统-----狭缝和凹面镜1S 1M ，恰好处在1S 2M 的焦平面上。
其作用是将进入狭缝的光变为平行光。
1S 2、色散系统----平面镜M 和三棱镜P，二者作为一个整体安装在转台上。
平行入射的复合光经过平面镜M 反射到三棱镜P 上，分解成按波长排列向不同方向偏折的单色光。
随着棱镜的转动，只有满足最小偏向角条件的入射光，才能从出射狭缝射出。
棱镜转了，出射光的波长也就发生了变化。
3、出射聚光系统----出射狭缝和聚焦凹面镜2S 2M 。
恰好处在2S 2M 的焦平面上。
将棱镜P 分解出的不同方向的单色光中的一束（哪一束？）汇聚到狭缝上。
2S 单色仪的机械部分包括狭缝和读数鼓轮。
狭缝的调节要仔细，不要挤坏。
读数鼓轮与万向接头转动杆及把手相连。
转动把手，棱镜就转，输出光的波长就在变。
读数鼓轮的数值与棱镜的位置相对应，也就是与出射光的波长相对应。
【实验原理】三色仪不是直接用波长分度定标而是用鼓轮读数来表示，因在使用单色仪之前要定 标：利用已知波长的光谱线标定鼓轮的读数，做出鼓轮读数与波长之间的关系曲线。
这 个过程称之为单色仪的定标。
单色仪的定标要借助于已知波长的线光谱光源来进行。
本实验选用的光源为高压汞灯。
在可见光波段内，用读数显微镜可以观察到30多条谱线。
其相对强度和波长参考 P323和P324。
数据处理
∴以光谱线波长λ为横坐标, 滚轮读数L 为纵坐标画曲线, 即能得到单色仪的定标曲线
单色仪的定标和分光计的应用
实验要求: 如何用分光计和三棱镜来实现单色仪的全部功能。
设计具体操作步骤, 例如三棱镜应该如何摆放。
写出操作指南, 别人按照指南可重复你的结果, 同时利用定标后的分光计可测量任意光源的波长（要求: 当仪器调好, 用望远镜观察时, 除了水平转动远镜外, 不可以进行其它调节）
三棱镜摆放：在调节好平台和望远镜后, 将三棱镜放上小平台。
在望远镜中观察到光线后, 将光线向右调节, 找到第一条黄线的最小偏向角, 在这个临界位置开始读数。
实验数据记录
转化为小数后计算其根据该公式计算其夹角
所以根据其波长和角度进行定标
()()()
1211
22ϕϕϕϕϕϕϕII I II I ⎡⎤
''=+=-+-⎢⎥⎣
⎦。

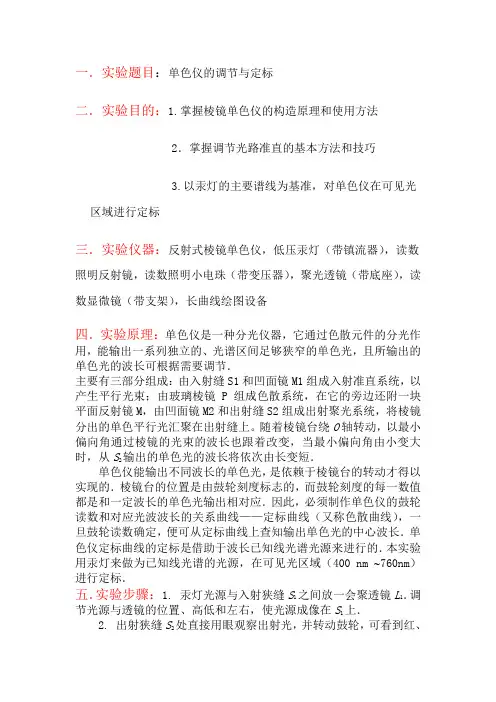

一．实验题目：单色仪的调节与定标二．实验目的：1.掌握棱镜单色仪的构造原理和使用方法2．掌握调节光路准直的基本方法和技巧3.以汞灯的主要谱线为基准，对单色仪在可见光区域进行定标三．实验仪器：反射式棱镜单色仪，低压汞灯（带镇流器），读数照明反射镜，读数照明小电珠（带变压器），聚光透镜（带底座），读数显微镜（带支架），长曲线绘图设备四．实验原理：单色仪是一种分光仪器，它通过色散元件的分光作用，能输出一系列独立的、光谱区间足够狭窄的单色光，且所输出的单色光的波长可根据需要调节．主要有三部分组成：由入射缝S1和凹面镜M1组成入射准直系统，以产生平行光束；由玻璃棱镜 P组成色散系统，在它的旁边还附一块平面反射镜M，由凹面镜M2和出射缝S2组成出射聚光系统，将棱镜分出的单色平行光汇聚在出射缝上。
随着棱镜台绕O轴转动，以最小偏向角通过棱镜的光束的波长也跟着改变，当最小偏向角由小变大时，从S2输出的单色光的波长将依次由长变短．单色仪能输出不同波长的单色光，是依赖于棱镜台的转动才得以实现的．棱镜台的位置是由鼓轮刻度标志的，而鼓轮刻度的每一数值都是和一定波长的单色光输出相对应．因此，必须制作单色仪的鼓轮读数和对应光波波长的关系曲线——定标曲线（又称色散曲线），一旦鼓轮读数确定，便可从定标曲线上查知输出单色光的中心波长．单色仪定标曲线的定标是借助于波长已知线光谱光源来进行的．本实验用汞灯来做为已知线光谱的光源，在可见光区域（400 nm 760nm）进行定标．五．实验步骤：1. 汞灯光源与入射狭缝S1之间放一会聚透镜L1．调节光源与透镜的位置、高低和左右，使光源成像在S1上．2. 出射狭缝S2处直接用眼观察出射光，并转动鼓轮，可看到红、黄、蓝、紫色光依次通过．调节光源的高低、左右，使出射光位于S2的中央．3. 置显微镜于出射狭缝S2处，调节显微镜的高低、左右和前后位置，对出射狭缝S2聚焦，先清楚地看到出射狭缝S2，然后转动鼓轮再细调到出现细锐的光谱线，调显微镜中十字叉丝的竖丝位于S2缝中心．4.在正式测定校准曲线前，应先定性地观察全过程，以便认准谱线，即转动鼓轮，从红光到紫光再从紫光到红光，观察汞灯所有的谱线，认准谱线，然后再定量测量．5.测定校准曲线，以显微镜的竖丝为标准，缓慢转动鼓轮，使汞灯的各条谱线依次通过，记下鼓轮的读数R与其对应的波长λ．在坐标纸上作出单色仪的R－λ曲线．检验方法：1.光路调整∙用水平仪调整单色仪水平。
